| Параметр | Ковш ЭКЛ-175 | Ковш ЭКЛ-300 | Ковш ЭКЛ-500 |
|---|---|---|---|
| Совместимая серия элеватора | ЭКЛ-175 | ЭКЛ-300 | ЭКЛ-500 |
| Условный типоразмер | 175 | 300 | 500 |
| Комплектация креплением | Да | ||
| Установка | На норийную ленту | ||
| Основная функция | Захват, подъём и разгрузка материала | ||
| Геометрические размеры | По чертежу изготовителя | ||
| Шаг установки на ленте | По расчёту нории | ||
| Единица поставки | Штука с креплением | ||

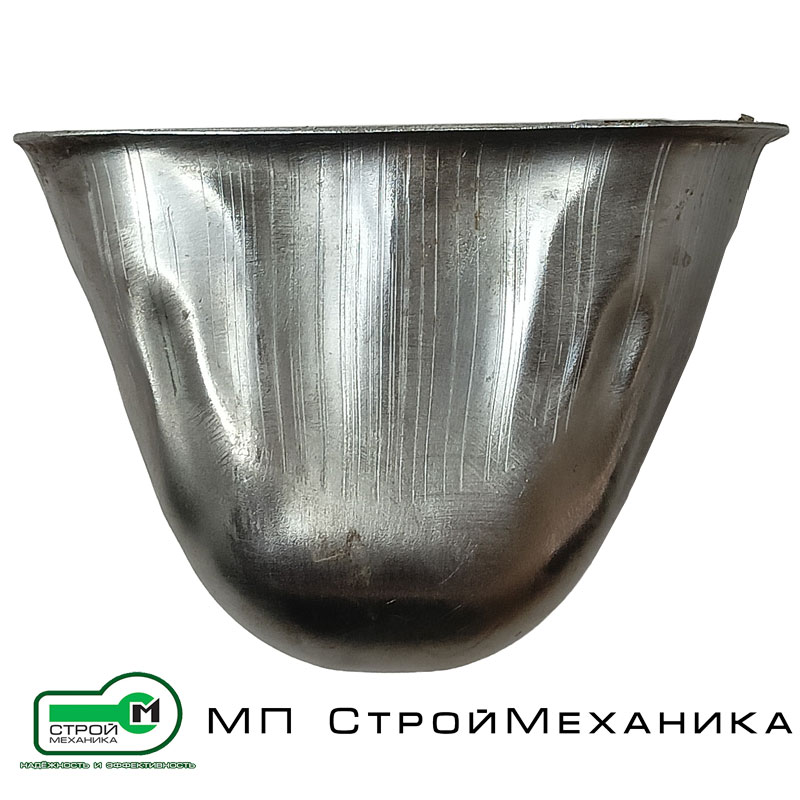

Норийный ковш является рабочим грузонесущим элементом ковшового элеватора. Ковши с заданным шагом закрепляются на тяговой ленте и образуют непрерывный поток ёмкостей, последовательно проходящих через загрузочный башмак, вертикальный корпус и приводную головку нории. Представлены исполнения для ЭКЛ-175, ЭКЛ-300 и ЭКЛ-500, каждое из которых поставляется с креплением.
Форма ковша определяет характер заполнения, удержание продукта при подъёме и условия разгрузки. При подборе учитываются ширина по задней монтажной стенке, вылет от поверхности ленты, глубина, полезная вместимость, шаг установки и расположение крепёжных отверстий. Для цемента и минеральных порошков обычно важны абразивная стойкость и жёсткость конструкции; для зерновых продуктов — малая масса, щадящее обращение с зерном и соответствие санитарным требованиям. Окончательное исполнение подбирается по свойствам продукта и условиям объекта.

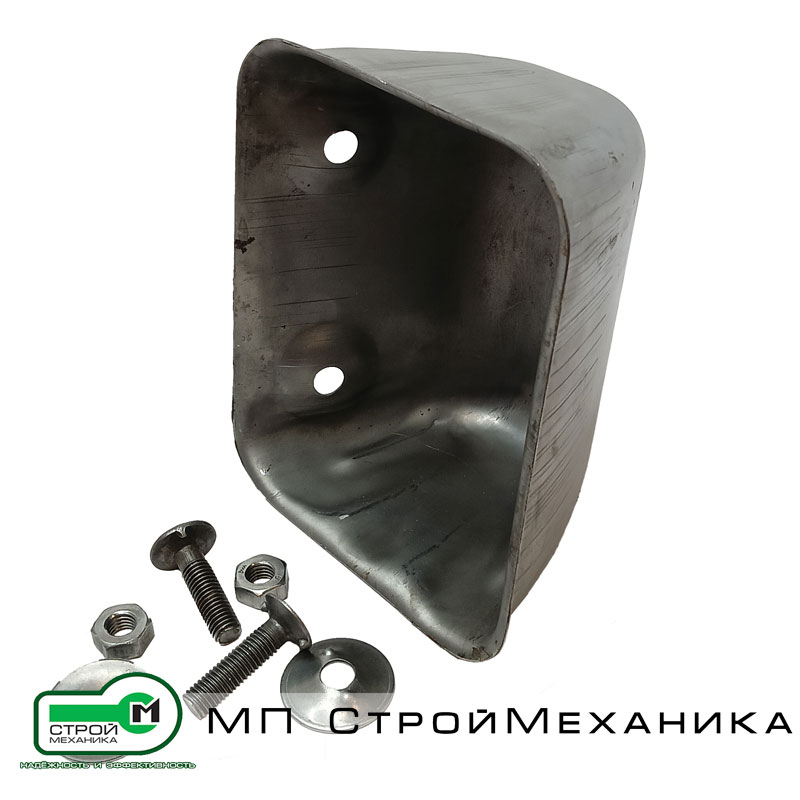

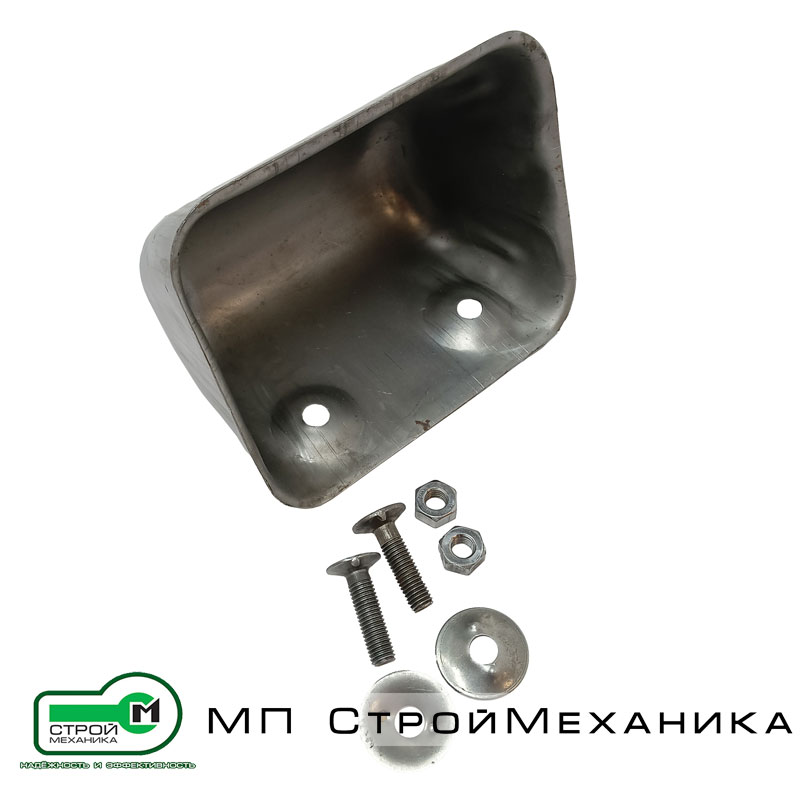

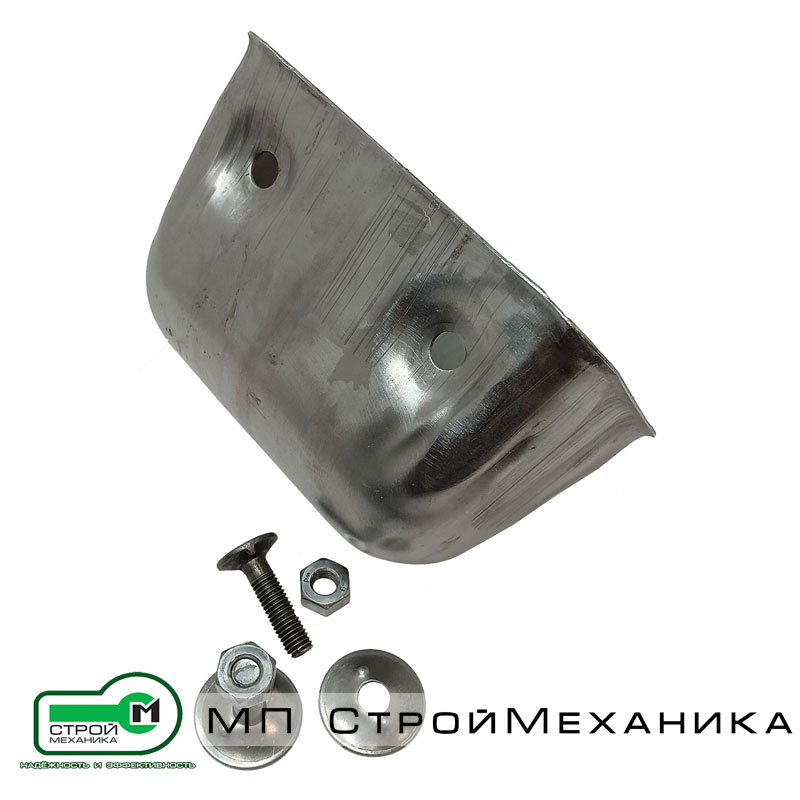

Комплектное крепление упрощает замену изношенных элементов, однако болты должны соответствовать диаметру отверстий, толщине ленты и нагрузке на соединение. Головки крепёжных болтов со стороны барабана должны прилегать к ленте без выступающих кромок. Неправильная длина болта или недостаточная площадь прижимной шайбы может привести к повреждению тканевых прокладок и срыву ковша.
В нижней части нории ковш проходит через поток поступающего материала и заполняется зачерпыванием либо принимает продукт направленной загрузкой. Далее тяговая лента перемещает заполненный ковш вверх внутри корпуса.
При огибании приводного барабана направление движения ковша изменяется. Материал покидает ковш под действием силы тяжести и центробежной составляющей, после чего направляется в разгрузочный патрубок. Характер разгрузки зависит от скорости ленты, диаметра приводного барабана, шага ковшей и геометрии их передней кромки.
После разгрузки пустой ковш движется вниз по обратной ветви. Равномерный шаг и одинаковая масса ковшей помогают снизить динамические нагрузки и вибрацию тягового органа.
Ковши применяются для подъёма зерна, семян, комбикормов, муки, цемента, гипса, извести, минеральных порошков, гранулятов и компонентов сухих строительных смесей. Для липких, влажных, горячих, пищевых или высокоабразивных продуктов материал и форма ковша должны согласовываться отдельно.
