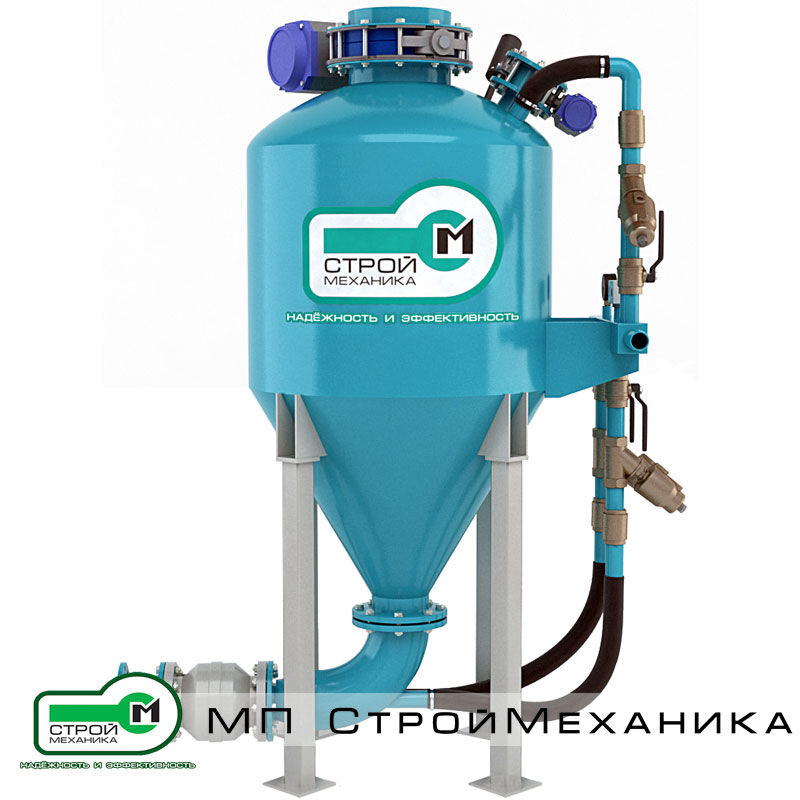

Пневмокамерные насосы низкого давления ПОСЕЙДОН ПКН-Н

Скачать опросный лист
Цена от 367 500 руб. до 418 000 руб.
Наименование Цена
Пневмокамерный насос низкого давления ПОСЕЙДОН ПКН 20Н
367 500 руб. Заказать сейчас
Пневмокамерный насос низкого давления ПОСЕЙДОН ПКН 30Н
418 000 руб. Заказать сейчас
Получить конкурентный счет
  • Описание
  • Видео
  • Чертежи
ПКН-20НПКН-30Н
Производительность, куб.м/чдо 10*до 30*
Дальность подачи, мдо 40*до 200*
Высота подачи, мдо 15*до 30*
Объем емкости, л150500
Диаметр условного прохода выгрузного патрубка, мм75-100***100
Диаметр условного прохода загрузочного патрубка, мм250250
Требования к компрессору для системы пневмоподачи, МПа (куб.м/мин)от 0,1 до 0,3 (до 7)**от 0,1 до 0,3 (до 15)**
Требования к компрессору для управления пневмоустройствами, МПа (куб.м/мин)0,6 (до 0,2)от 0,4 до 0,6 (до 0,2)
Габаритные размеры (ДxШxВ), мм1049x897x14801480x1135x2027
Масса изделия, до200450
Электрическое питание, В/Гц380/50380/50

* - параметры технологические расчетные, приведены для схемы транспортирования материала в "плотном слое", определяются расчетом в каждом конкретном случае для пневмотранспортной установки; в целом зависят от выбранной схемы пневмотранспортирования, давления воздуха, концентрации материала и длины трассы; на практике в каждом конкретном случае устанавливаются опытным путем;
** - параметры варьируются в заданных пределах в зависимости от концентрации материала, диаметра транспортной магистрали, схемы трассы транспортирования, высоты подъема и дальности подачи;
*** - диаметр условного прохода выгрузного патрубка выбирается покупателем при заказе изделия.

Пневмокамерные насосы низкого давления ПКН-Н производства машиностроительного предприятия "СтройМеханика" предназначены для пневматического транспортирования сыпучих материалов влажностью до 6%, фракцией от 0,01 до 4,5 мм, плотностью до 980 кг/м³ до 4500 кг/м³. К таким материалам относятся цемент, шлак, гипс, алебастр, доломитовая мука, железорудный концентрат и др. сыпучие материалы.

Пневмокамерный насос является пневматическим разгрузчиком нагнетательного действия с забором сыпучего материала из бункеров различного типа (силос, вагон-хоппер, станция растаривания мягких контейнеров типа биг-бэг и т.п.) для транспортировки на сравнительно большие расстояния с дальнейшей выдачей в силоса, цементовозы, выдачи цемента из силосов на бетоносмесительные установки РБУ, для внутренних складских перекачек и т.д.

Пневмокамерный насос ПКН-Н состоит из одной камеры, имеющей загрузочный люк и разгрузочное устройство для ввода транспортируемого материала в трубопровод. Разгрузочное устройство представляет собой нижний горизонтальный вывод для подключения к транспортному трубопроводу через фланец. Данная конструкция позволяет подавать трудноаэрируемые сыпучие материалы. Сжатый воздух подается от централизованной магистрали или компрессора по пневмоприводу с электромагнитным клапаном в камеру насоса. Контроль за заполнением и разгрузкой камеры осуществляется датчиками верхнего уровня и регулятором давления.

Устройство пневмокамерного насоса ПКН-Н


1 – нагнетательная магистраль; 2 – строповочные петли; 3 – патрубок подачи воздуха; 4 – воздушный коллектор; 5 – опорные стойки; 6 – инжекционная камера; 7 – камера пневмопродувки; 8 – сигнализатор нижнего уровня заполнения; 9 – опорные площадки; 10 – затвор загрузочного патрубка; 11 – сигнализатор верхнего уровня заполнения; 12 – затвор системы аспирации; 13 – клапан обратный; 14 – клапан отсечной пневмоуправляемый; 15 – приемная камера; 16 – манометр; 17 – кран шаровый ручной; 21 – магистраль пневмопродувки; 22 – инжекционная магистраль

Конкурентные преимущества пневмокамерного насоса:

  • экономичность, простота конструкции и высокая надежность в работе;
  • большая дальность транспортирования при низких удельных затратах;
  • использование надежных комплектующих импортного и отечественного производства:
      - пневмораспределителей и фитингов компании CAMOZZI (Италия),
      - запорной пневмоуправляемой арматуры GSR Ventiltechnik (Германия), VALBIA (Италия), VALPRES (Италия), WAMGROUP (Италия),
      - сигнализатора уровня заполнения СКАТ фирмы Промприбор (Россия,
      - шкафа автоматизированного управления производства машиностроительного предприятия "СтройМеханика" на базе логического модуля фирмы "Теко".

По желанию заказчика допускается изготовление насоса с другими техническими характеристиками.

Пульт управления

Шкаф системы автоматизированного управления насосом реализован на базе контроллера TECO и предназначен для размещения коммутирующих и соединительных устройств. Шкаф представляет собой сварную прямоугольную пространственную конструкцию. На открывающейся дверце размещена панель управления насосом.

Пульт управления обеспечивает работу пневмокамерного насоса в автоматическом и ручном режимах.

В автоматическом и ручном режимах контроллер обрабатывает сигналы с информирующих устройств (датчиков, кнопок) и, в определенный момент, выдает питание на электроуправляющие элементы пневмораспределителей.

Также в системе предусмотрено управление электровибратором. Эта функция позволяет ускорить процесс подачи сыпучего материала из станции растаривания или бункеров в приемную камеру насоса. Оператор может в любой момент времени включить вибратор с панели управления.

На панели управления установлены:

  • лампа сигнальная "Сеть", сигнализирующая о наличии напряжения в электросети;
  • кнопка "Пуск" насоса в автоматическом режиме;
  • кнопка включения электровибратора;
  • кнопка открытия/закрытия поворотных затворов (подключены параллельно);
  • кнопка открытия/закрытия крана подачи сжатого воздуха в приемную камеру насоса;
  • лампа сигнальная "Уровень", сигнализирующая о заполнении камеры насоса;
  • кнопка аварийного отключения - кнопка "Аварийный стоп", обеспечивающая отключение насоса;
  • селекторный переключатель работы насоса в ручном или автоматическом режимах.

C лицевой панели осуществляется контроль и управление:

  • работой затворов дисковых поворотных (загрузочного патрубка и системы аспирации);
  • работой крана шарового с пневмоприводом (подачи сжатого воздуха в приемную камеру);
  • работой электромехнического вибратора;
  • режимом работы насоса.
ПКН-20Н.pdf
PDF,
0.33 Мб
ПКН-30Н.pdf
PDF,
0.28 Мб
