Производительность, м³/ч | до 30* |
Дальность подачи, м | до 200* |
Высота подачи, м | до 30* |
Объем емкости, л | 500 |
Диаметр условного прохода выгрузного патрубка, мм | 100 |
Диаметр условного прохода загрузочного патрубка, мм | 150 |
Требования к внешнему источнику сжатого воздуха (компрессору) для системы пневмоподачи, МПа (м³/мин) | от 0,1 до 0,3 (до 15)** |
Требования к внешнему источнику сжатого воздуха (компрессору) для управления пневмоустройствами, МПа (м³/мин) | от 0,4 до 0,6 (до 0,2) |

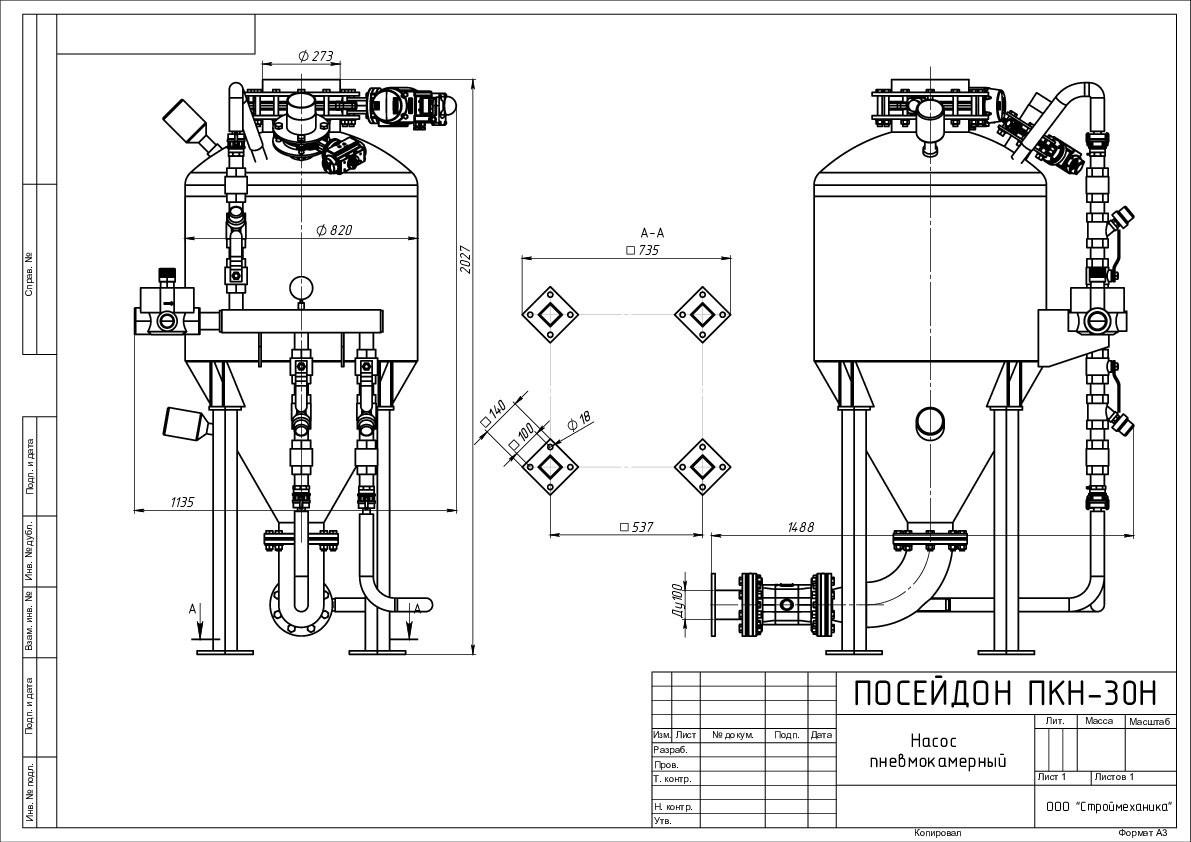

Габаритные размеры (Д×Ш×В), мм | 1480×1135×2027 |
Масса изделия, кг | до 450 |

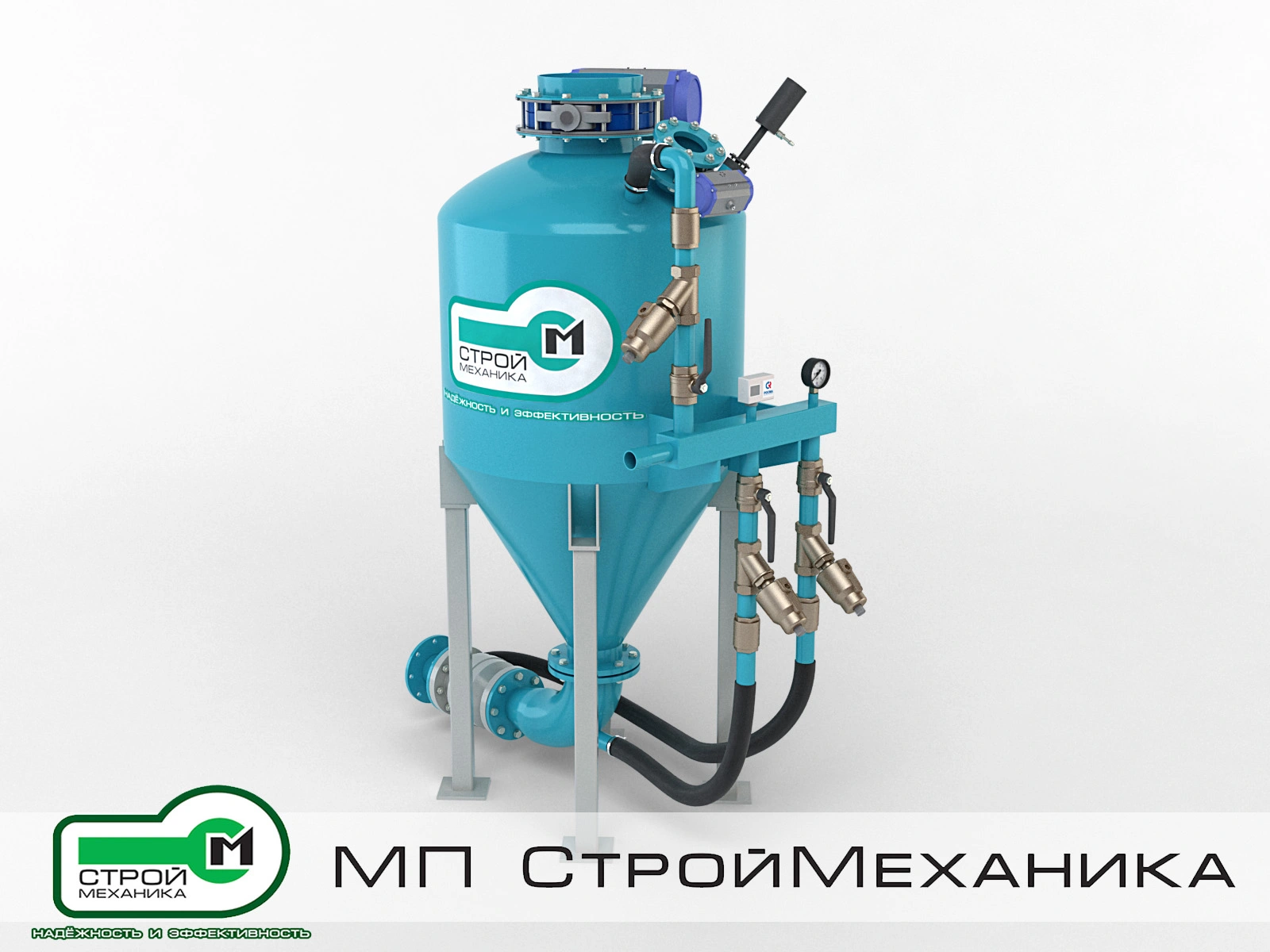

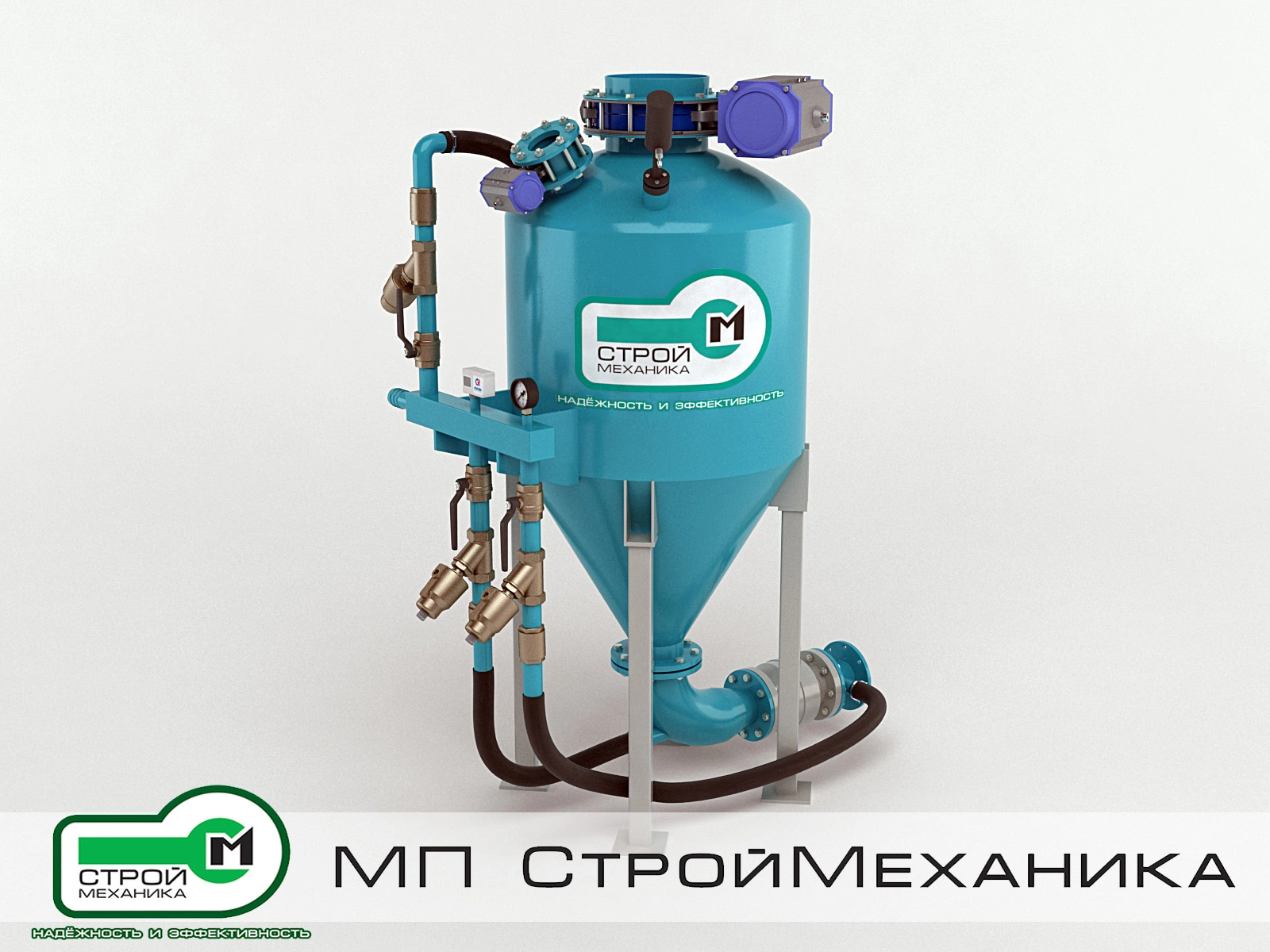

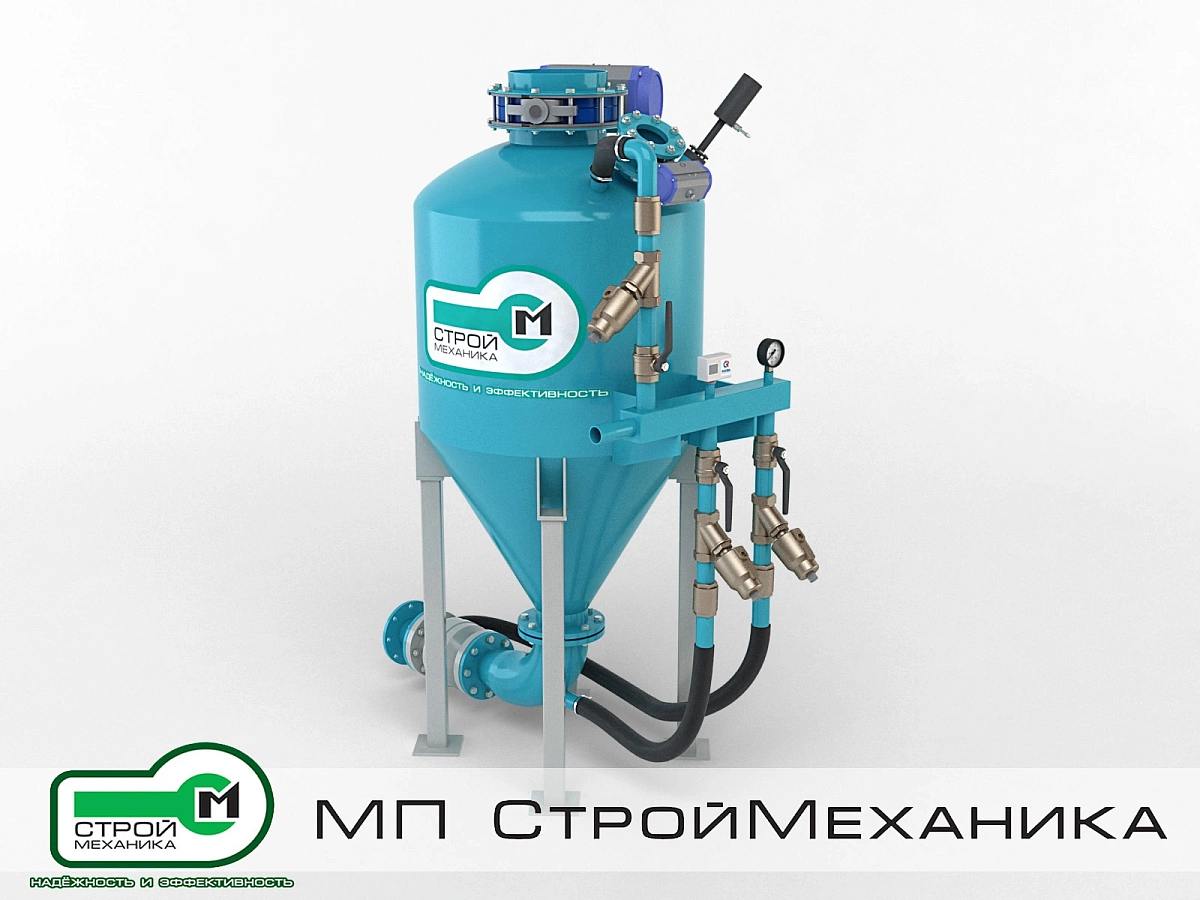

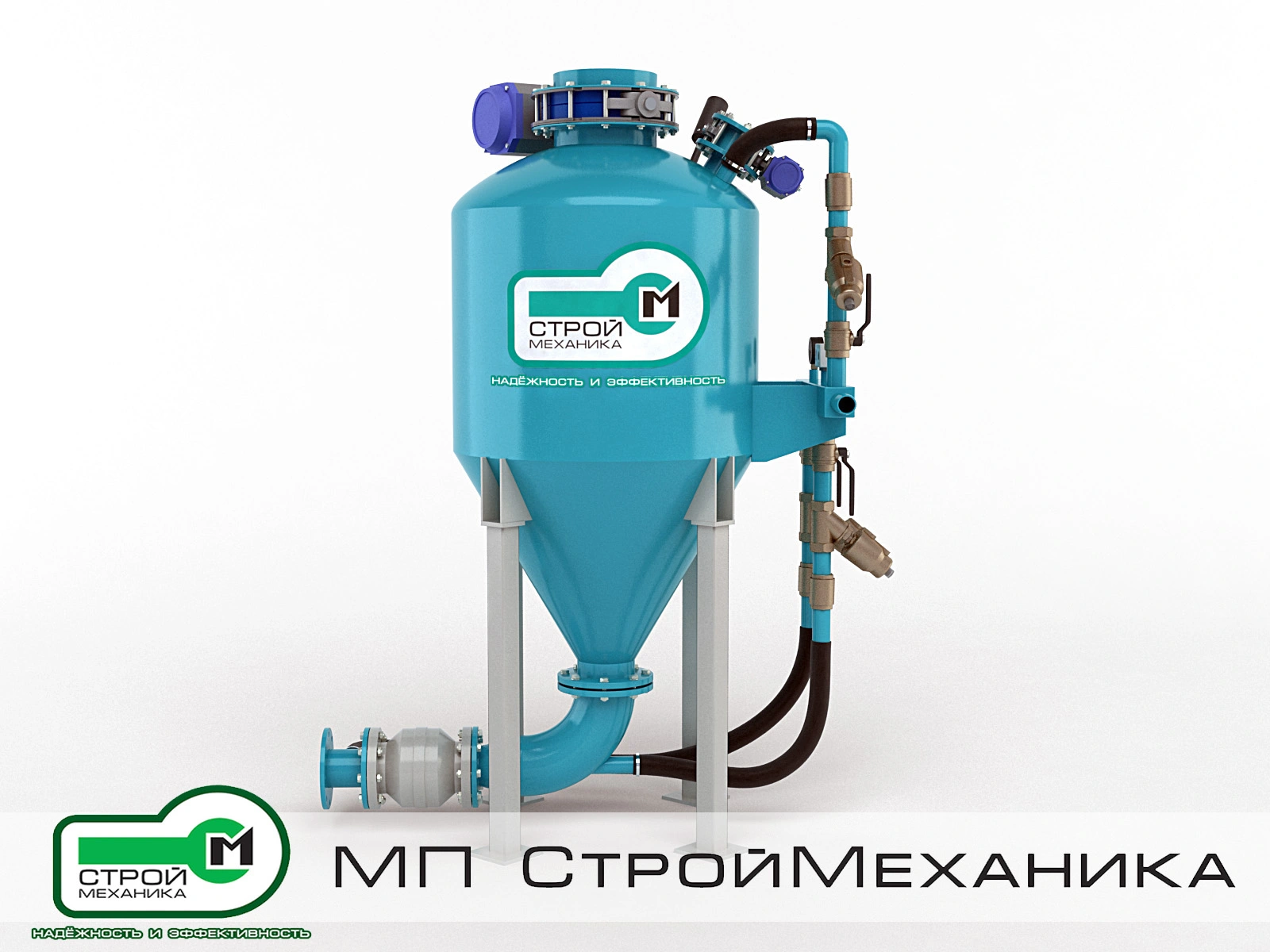

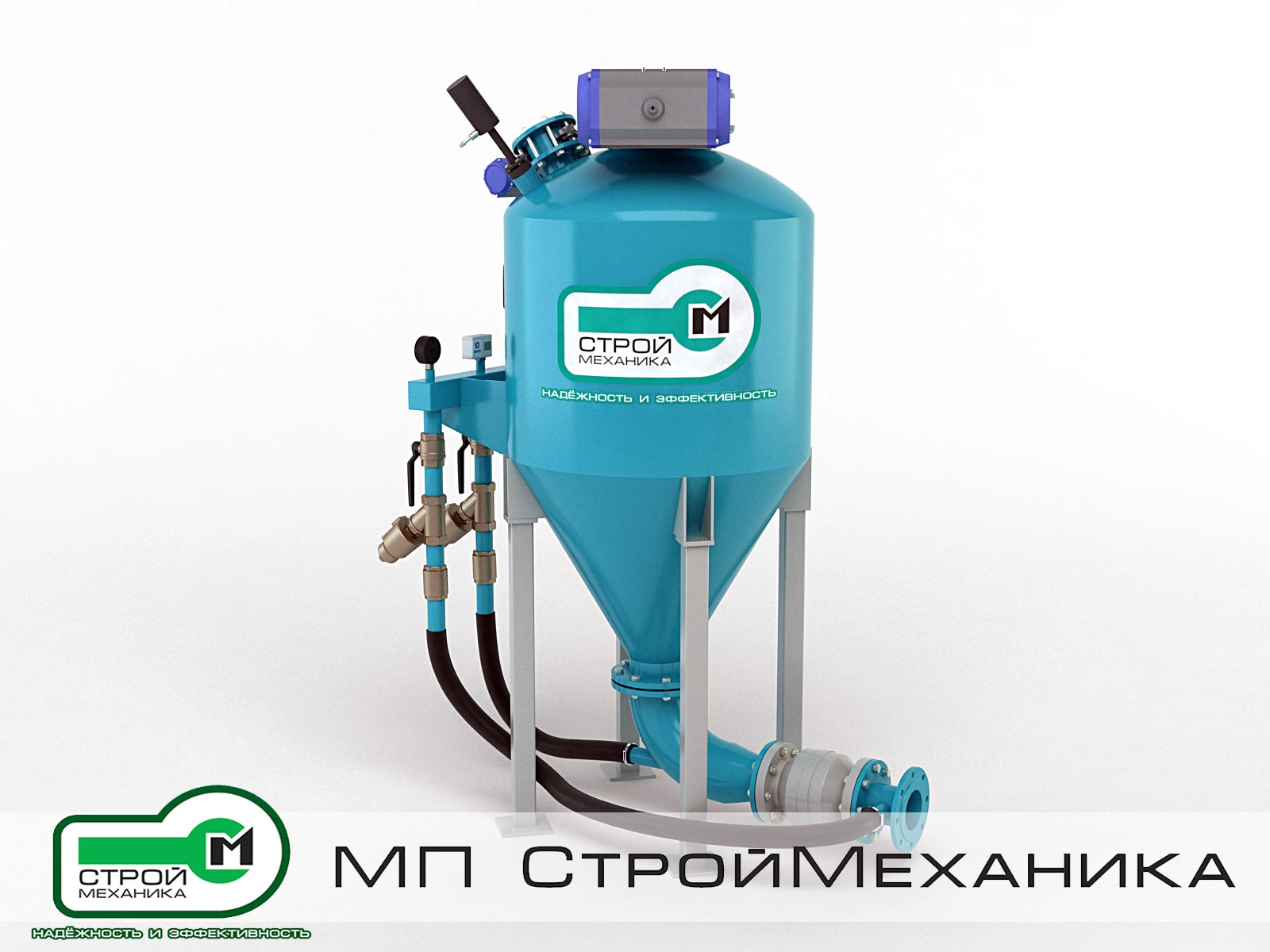

Пневмокамерные насосы (монжусы) серии ПОСЕЙДОН ПКН 30Н производства машиностроительного предприятия "СтройМеханика" предназначены для пневматического транспортирования сыпучих материалов влажностью до 1%, фракцией от 0,01 до 4,5 мм, плотностью до 980 кг/м³ до 4500 кг/м³. К таким материалам относятся цемент, шлак, гипс, алебастр, доломитовая мука, железорудный концентрат и др. сыпучие материалы.
Пневмокамерный насос является пневматическим разгрузчиком нагнетательного действия с забором сыпучего материала из бункеров различного типа (силос, вагон-хоппер, станция растаривания мягких контейнеров типа биг-бэг и т.п.) для транспортировки на сравнительно большие расстояния с дальнейшей выдачей в силоса, цементовозы, выдачи цемента из силосов на бетоносмесительные установки РБУ, для внутренних складских перекачек и т.д.
Насос представляет собой специальную установку для пневматического транспортирования сыпучих материалов, и подачи их в горизонтальном и вертикальном направлениях по трубопроводу к месту приемки.
Основной принцип работы насоса заключается в аэрировании и подаче сыпучих материалов пневмотранспортным способом под воздействием избыточного давления, создаваемого в магистралях системы пневмоподачи и приемной камере, нагнетаемого через воздушный коллектор от внешнего источника сжатого воздуха (компрессора).

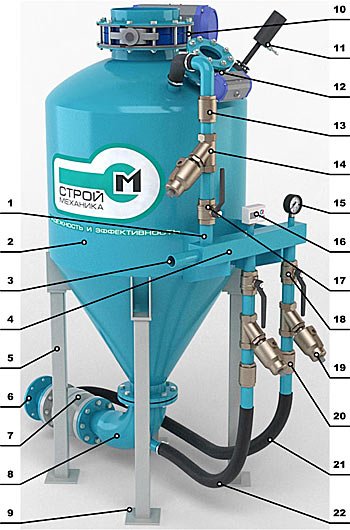

Устройство пневмокамерного насоса ПОСЕЙДОН ПКН 30Н
1 – нагнетательная магистраль; 2 – строповочные петли; 3 – патрубок подачи воздуха; 4 – воздушный коллектор; 5 – опорные стойки; 6 – инжекционная камера; 7 – камера пневмопродувки; 8 – сигнализатор нижнего уровня заполнения; 9 – опорные площадки; 10 – затвор загрузочного патрубка; 11 – сигнализатор верхнего уровня заполнения; 12 – затвор системы аспирации; 13 – клапан обратный; 14 – клапан отсечной пневмоуправляемый; 15 – приемная камера; 16 – манометр; 17 – кран шаровый ручной; 21 – магистраль пневмопродувки; 22 – инжекционная магистраль
Конкурентные преимущества пневмокамерного насоса:
Работа и контроль всех исполнительных механизмов и сигнальных устройств насоса должны осуществляться посредством контроллера системы управления в цикличном режиме по определенному алгоритму, описанному ниже.
Пульт управления
Шкаф системы автоматизированного управления насосом реализован на базе контроллера TECO и предназначен для размещения коммутирующих и соединительных устройств. Шкаф представляет собой сварную прямоугольную пространственную конструкцию. На открывающейся дверце размещена панель управления насосом.
Пульт управления обеспечивает работу пневмокамерного насоса в автоматическом и ручном режимах.
В автоматическом и ручном режимах контроллер обрабатывает сигналы с информирующих устройств (датчиков, кнопок) и, в определенный момент, выдает питание на электроуправляющие элементы пневмораспределителей.
Также в системе предусмотрено управление электровибратором. Эта функция позволяет ускорить процесс подачи сыпучего материала из станции растаривания или бункеров в приемную камеру насоса. Оператор может в любой момент времени включить вибратор с панели управления.
