Износостойкие угловые соединения с камерой для систем пневмотрансорта DN100 / DN150

Угловые соединения для систем пневмотрансорта — это специализированные элементы трубопровода пневмотранспорта, предназначенные для изменения направления потока сыпучего материала и транспортирующего воздуха без резкого «ударного» поворота по стенке обычного отвода. В составе линии плотной или разреженной фазы именно поворотные участки дают повышенные местные сопротивления и напрямую влияют на стабильность режима (перепад давления, склонность к зависаниям/пробкам и пульсациям подачи).

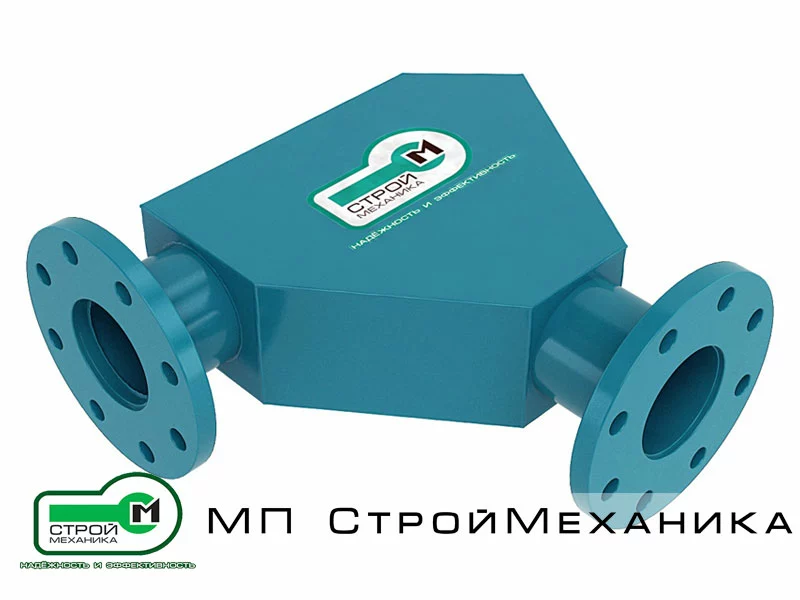

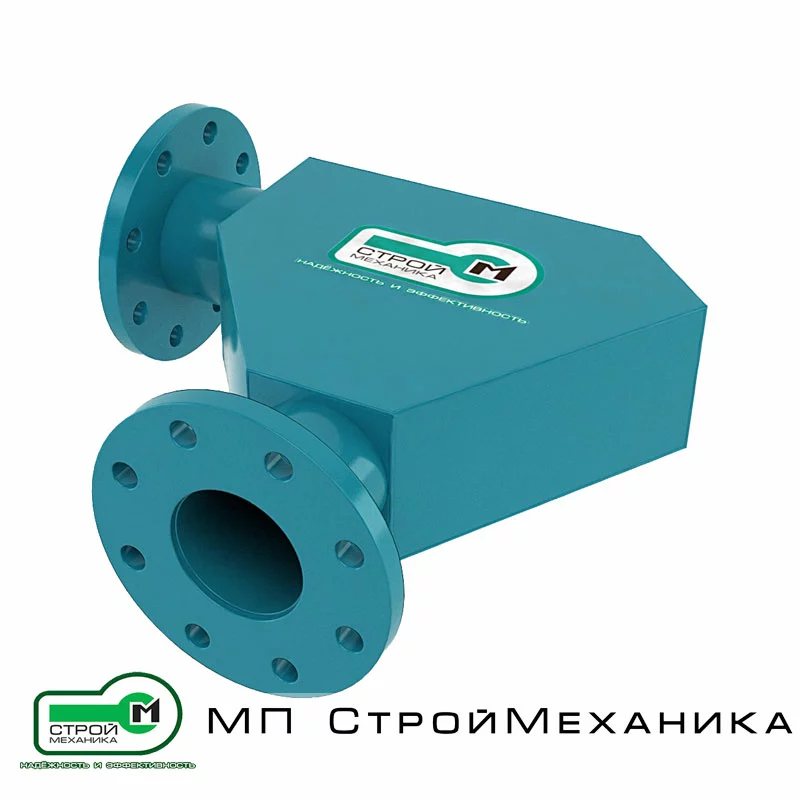

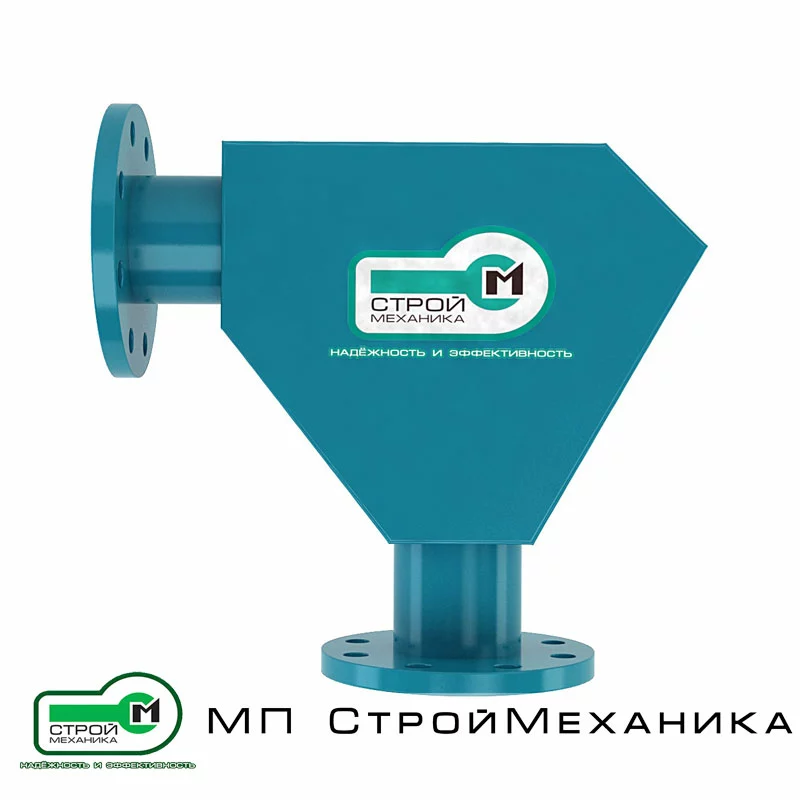

Конструктивно изделие выполнено как угловой узел с фланцевыми присоединениями и расширенной внутренней камерой. Такая компоновка применяется в пневмотранспорте для того, чтобы снизить интенсивность износа на повороте и стабилизировать прохождение продукта на участке смены направления.

С практической точки зрения угловое соединение выполняет сразу две функции: (1) формирует требуемую трассировку трубопровода (обход конструкций, переход между уровнями, компоновка обвязки насоса) и (2) защищает наиболее нагруженную «точку» — поворот — от ускоренного истирания при транспортировании абразивных порошков и гранул. Для пневмоподачи цемента, золы, извести, сухих смесей, микродобавок и иных абразивных продуктов это критично, потому что в коленах износ максимален, а геометрия поворота и тип «колена» определяют и ресурс, и потери давления.

Преимущества

• Снижение износа на повороте за счёт объёмной камеры изменения направления потока.
• Стабильность транспортирования: правильно выбранная геометрия поворотного узла влияет на потери давления и устойчивость режима, особенно в плотной фазе.
• Фланцевое обслуживание: узел удобно демонтировать для ревизии, замены футеровки или очистки линии.
• Снижение рисков утечек и «пробок» при корректной соосности и герметизации стыков: качество соединений и согласованность трубопровода критичны для плотной фазы.
• Гибкая адаптация под продукт: возможность подобрать материал корпуса и износозащиту (керамика, базальтовая футеровка, вкладыши) под абразивность и требуемый ресурс.

Область применения

• Системы пневмотранспорта сыпучих материалов на цементных терминалах, БСУ/РБУ, линиях сухих строительных смесей, в золоудалении и пылеулавливании, химической и горнодобывающей промышленности (порошки, микродобавки, гранулят).
• Обвязка пневмокамерных насосов (узлы поворота на напорной/транспортной линии), где требуется компактная компоновка трассы и повышенная стойкость поворотного участка.
• Участки с повышенной абразивностью продукта или высокой концентрацией твёрдой фазы, где стандартные отводы быстро вырабатывают ресурс и становятся причиной незапланированных остановок.
