Услуги по лазерному 3D-сканированию промышленных объектов для реконструкции и модернизации

При реконструкции и модернизации заводов часто возникает одна и та же проблема: фактическое состояние объекта не совпадает со старыми чертежами. За годы эксплуатации меняют трассы трубопроводов, добавляют оборудование, переносит площадки обслуживания, дорабатывают металлоконструкции «по месту». В результате при проектировании новой линии или замене узлов появляются риски: оборудование не встаёт по месту, выявляются коллизии, приходится переделывать монтажные решения, увеличиваются сроки остановки и стоимость работ.

Лазерное 3D-сканирование позволяет быстро и точно зафиксировать реальную геометрию действующего объекта и получить достоверную основу для проектирования. На основании результатов сканирования можно выпускать обмерные чертежи, строить трёхмерную модель и заранее проверять, как будет размещаться новое оборудование, где потребуются изменения опор, проходов и коммуникаций.

Что такое лазерное 3D-сканирование простыми словами

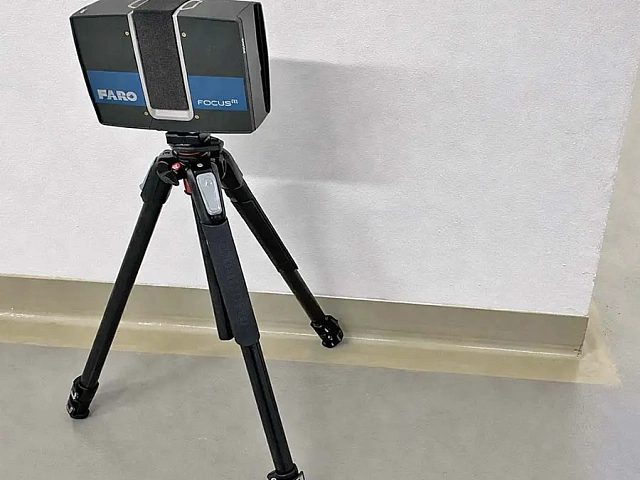

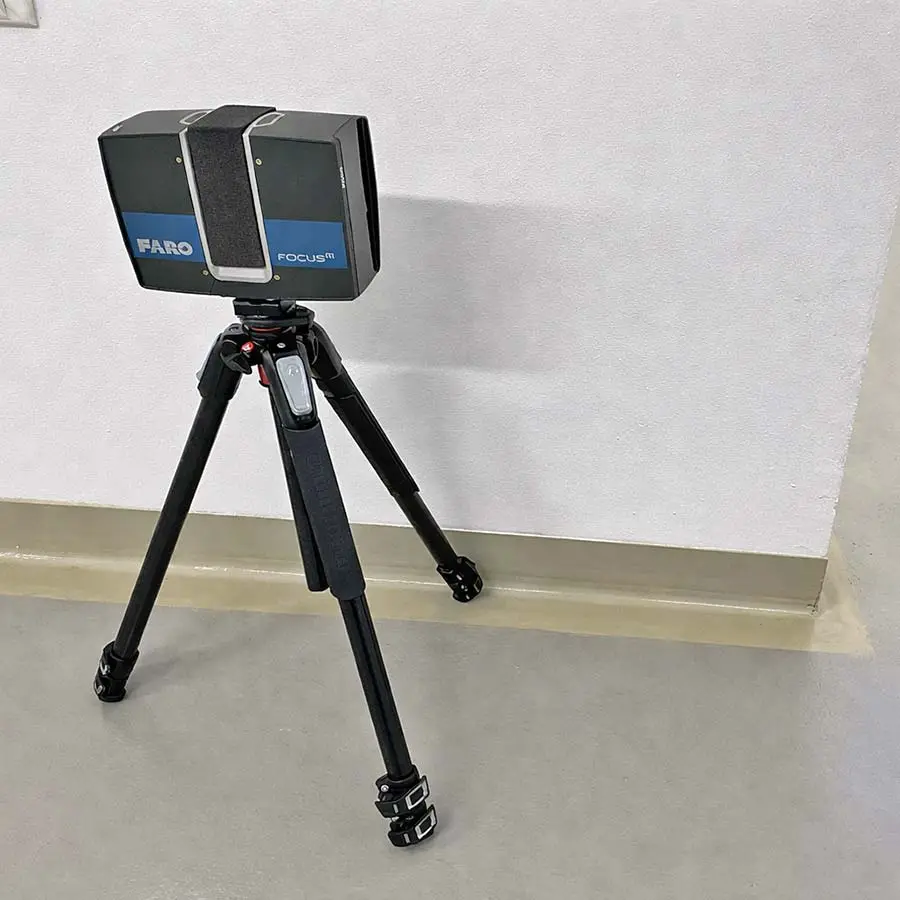

Лазерный сканер выполняет множество измерений расстояния до окружающих поверхностей и формирует «облако точек» — трёхмерный цифровой слепок объекта. Такое облако точек содержит миллионы измерений и показывает действительные положения стен, колонн, площадок, трубопроводов, бункеров, оборудования, лестниц, ограждений и других элементов.

Далее эти данные обрабатываются и превращаются в удобные для проектирования материалы: планы, разрезы, сечения, а при необходимости — в полноценную 3D-модель объекта.

Что получает заказчик (результаты работ)

По согласованному техническому заданию мы можем подготовить один или несколько видов результатов:

Облако точек (цифровая основа объекта)

Это исходные данные, которые можно использовать при проектировании и согласовании компоновки.

Обмерные чертежи по фактическому состоянию

Планы, разрезы, фасады, сечения, отметки высот, габариты, расстояния до конструкций и оборудования. Такой комплект используется как «факт» для выпуска проектной и рабочей документации.

Трёхмерная модель объекта по факту (3D-модель)

По облаку точек выполняется 3D-модель, которая позволяет проектировщикам удобно размещать новое оборудование, трассы, площадки, опоры, а также проверять стыковки и зазоры.

Сравнение «проект — факт» (при наличии старых чертежей)

При необходимости можно определить отклонения по высотам, смещения осей, расхождения в отметках, наклоны, деформации и прочие несоответствия, которые критичны при модернизации.

Какие объекты мы сканируем

Услуга особенно полезна для площадок с высокой плотностью оборудования и коммуникаций:

• бетонные заводы, растворобетонные узлы, силосные и бункерные хозяйства;
• заводы сухих строительных смесей: дозирование, смешение, транспорт, фасовка;
• заводы железобетонных изделий и смежные производственные корпуса;
• технологические этажерки, эстакады, галереи, площадки обслуживания;
• участки аспирации и пылеулавливания, фильтры, циклоны, трубопроводы;
• производственные здания и инженерные сети внутри цехов.

Когда 3D-сканирование особенно нужно

• перед установкой новой линии или модернизацией существующей;
• перед врезкой оборудования в действующую трассу;
• при переносе или расширении участка производства;
• когда нет актуальных чертежей или они сильно устарели;
• при подготовке остановочных работ, когда важно заранее исключить сюрпризы на монтаже.

Как выполняются работы

1) Подготовка и согласование задания

Мы уточняем:

• цель работ (что именно вы модернизируете);
• границы зоны сканирования (какой участок/цех/галерея);
• какие материалы нужно выдать (облако точек, чертежи, 3D-модель);
• требуемую точность, систему координат, перечень элементов, которые нужно обязательно отразить.

2) Сканирование на объекте

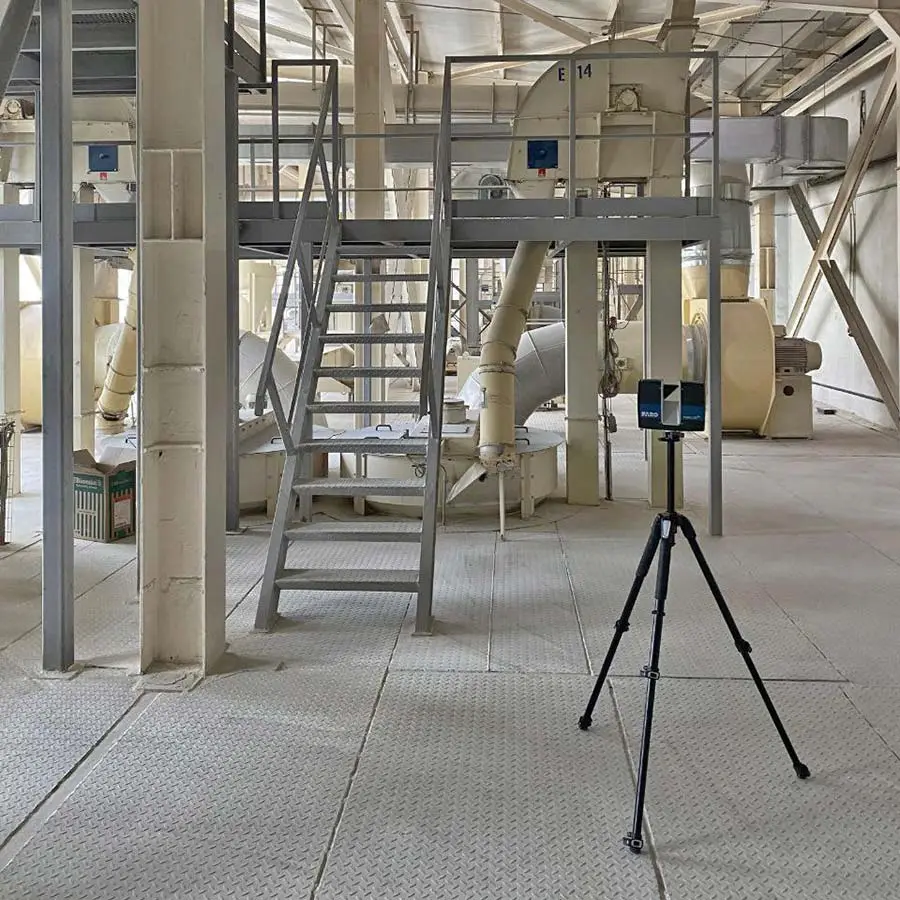

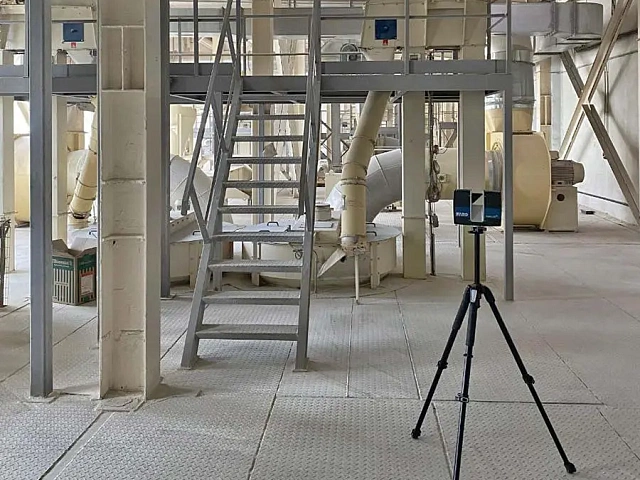

Выполняем съёмку в согласованных зонах с учётом требований безопасности действующего производства. Для качественного результата обеспечивается достаточное количество позиций сканирования, чтобы закрыть все ключевые элементы и минимизировать «мертвые зоны».

3) Обработка результатов

Проводится объединение результатов сканирования в единый массив данных, очистка от лишних шумов, проверка полноты покрытия и качества.

4) Подготовка итоговых материалов

В соответствии с заданием выдаём:

• облако точек,
• обмерные чертежи,
• 3D-модель,
• дополнительные сечения и узлы по запросу проектировщиков.

Что влияет на стоимость

Стоимость зависит от:

• размеров объекта и объёма зон, которые нужно снять;
• сложности площадки (плотность труб и оборудования, высоты, труднодоступные зоны);
• условий допуска и требований охраны труда и промышленной безопасности;
• состава итоговых материалов (только данные сканирования или ещё чертежи/3D-модель);
• необходимой степени детализации (насколько подробно моделировать объект).

Что нужно от заказчика для расчёта

Для подготовки предложения достаточно:

• адрес и краткое описание объекта;
• цель модернизации;
• границы зоны сканирования;
• какие итоговые материалы нужны;
• требования по допускам и безопасности на площадке.

Итог для проекта модернизации

Лазерное 3D-сканирование даёт точную «фактическую» основу объекта. Это позволяет:

• проектировать новые решения на реальной геометрии, а не на устаревших чертежах;
• заранее выявлять коллизии и исключать переделки на монтаже;
• ускорять выпуск проектной документации;
• снижать сроки остановки и риски при реконструкции действующего производства.
