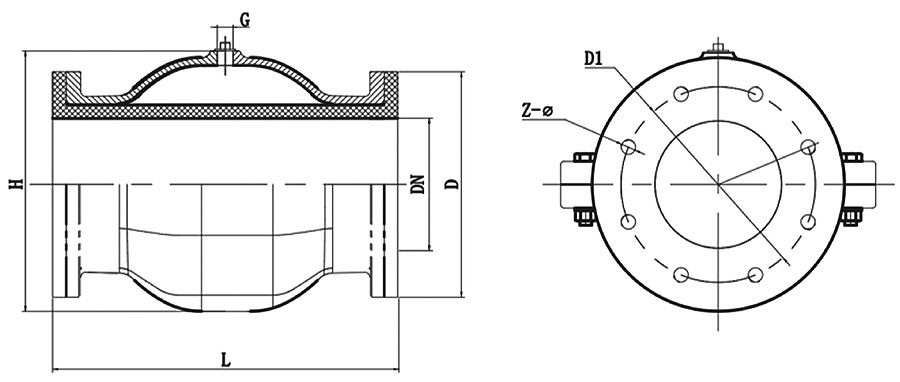

| L | H | DN | D1 | D | Z-Ø | G |
VFF 40 | 195 | 100 | 40 | 110 | 150 | 4-18 | 1/4 |
VFF 50 | 195 | 120 | 50 | 125 | 165 | 4-18 | 1/4 |
VFF 65 | 230 | 150 | 65 | 145 | 185 | 4-18 | 1/4 |
VFF 80 | 280 | 180 | 80 | 160 | 200 | 8-18 | 1/4 |
VFF 100 | 360 | 210 | 100 | 180 | 220 | 8-18 | 1/4 |
VFF 125 | 445 | 260 | 125 | 210 | 250 | 8-18 | 1/4 |
VFF 150 | 500 | 310 | 150 | 240 | 285 | 8-22 | 1/4 |
VFF 200 | 560 | 400 | 200 | 295 | 340 | 8-22 | 3/8 |
VFF 250 | 630 | 520 | 250 | 350 | 395 | 12-22 | 1/2 |
VFF 300 | 730 | 620 | 300 | 400 | 445 | 12-22 | 1/2 |
Материал корпуса клапана | чугун, литой алюминий |
Материал вставки | натуральный каучук, бутилкаучук, EPDM и т.д. |
Управляющая среда | воздух, вода |
Рабочая температура | -40...+150°C |
Номинальное давление | 0-0,6 МПа |
Размерный ряд | DN25-DN300 |

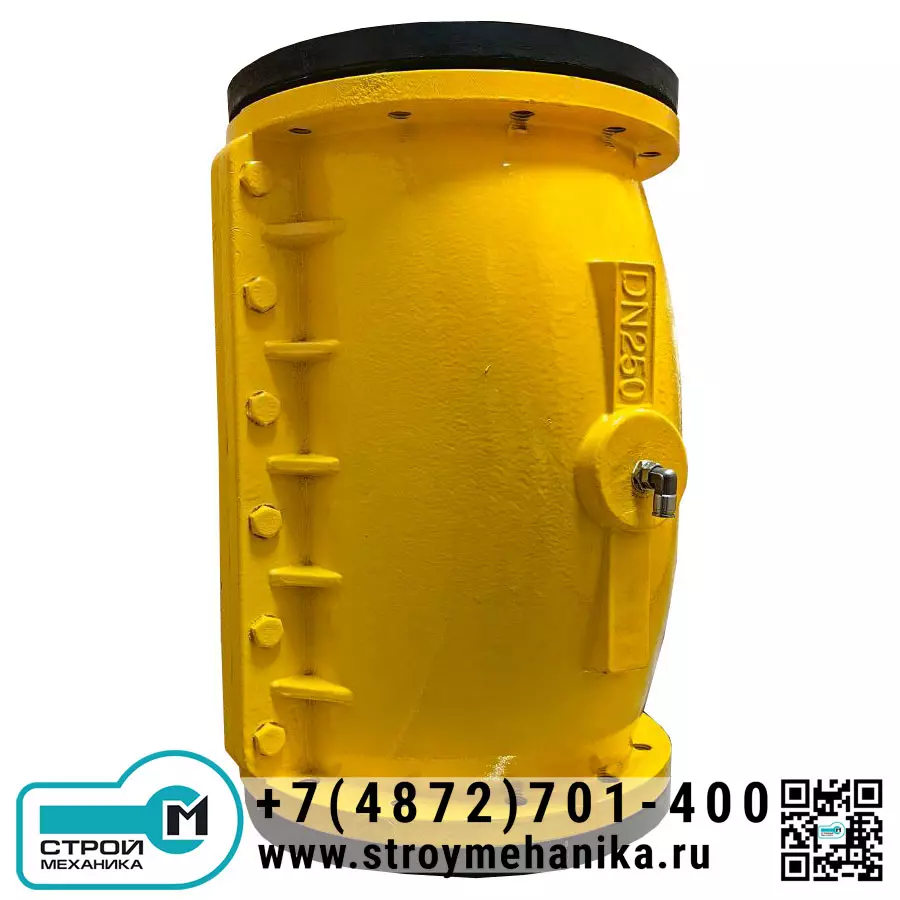

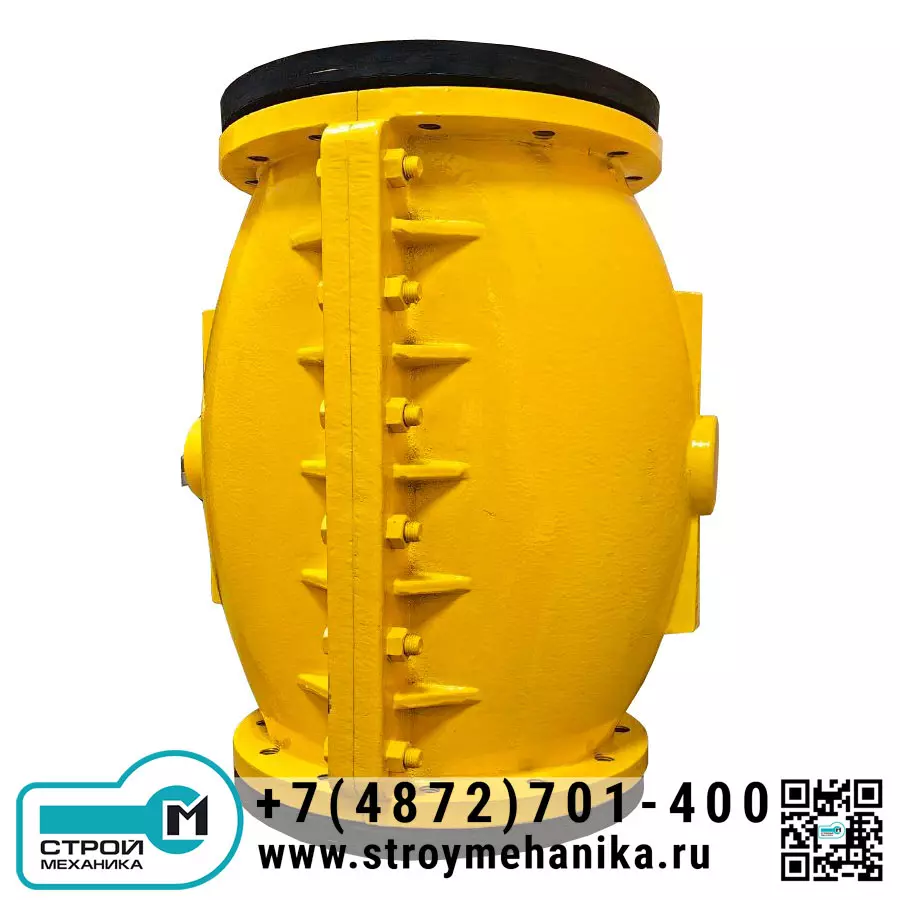

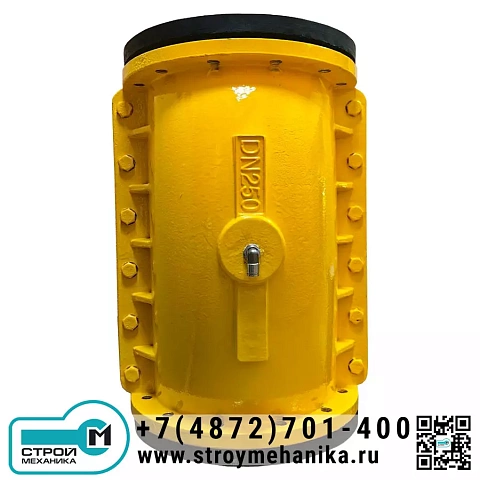

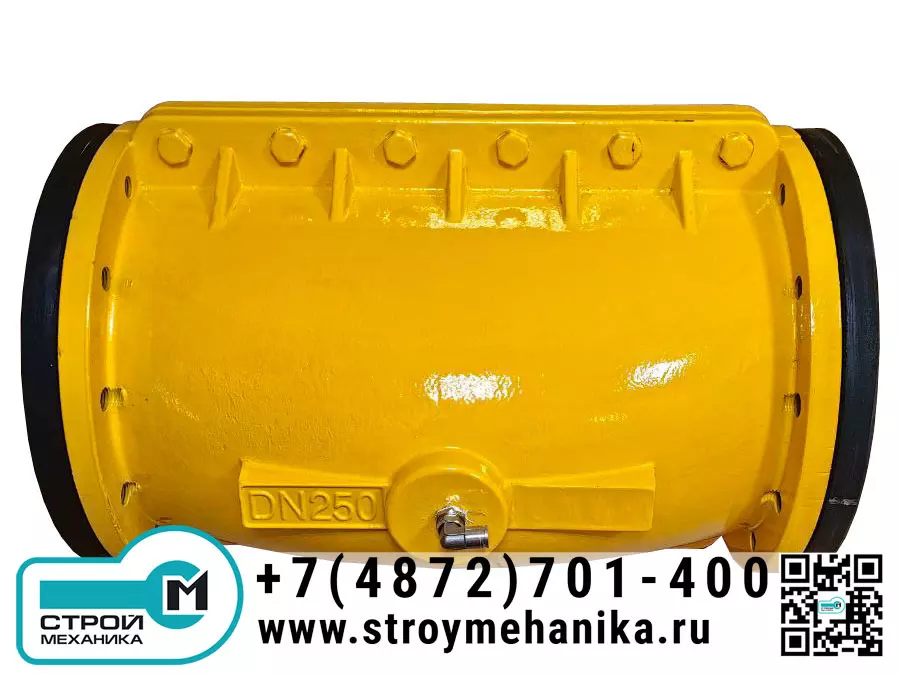

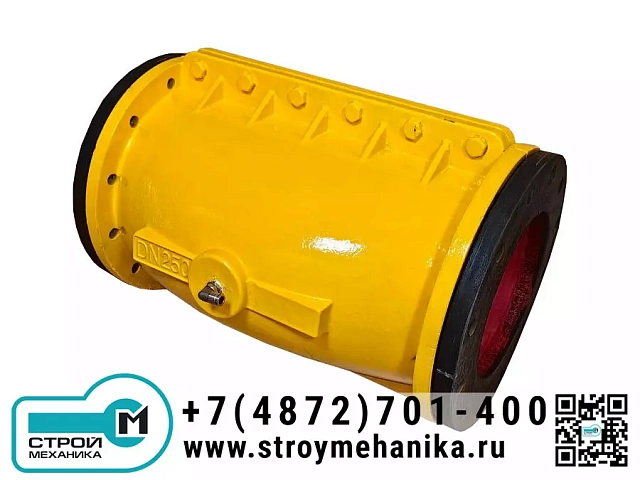

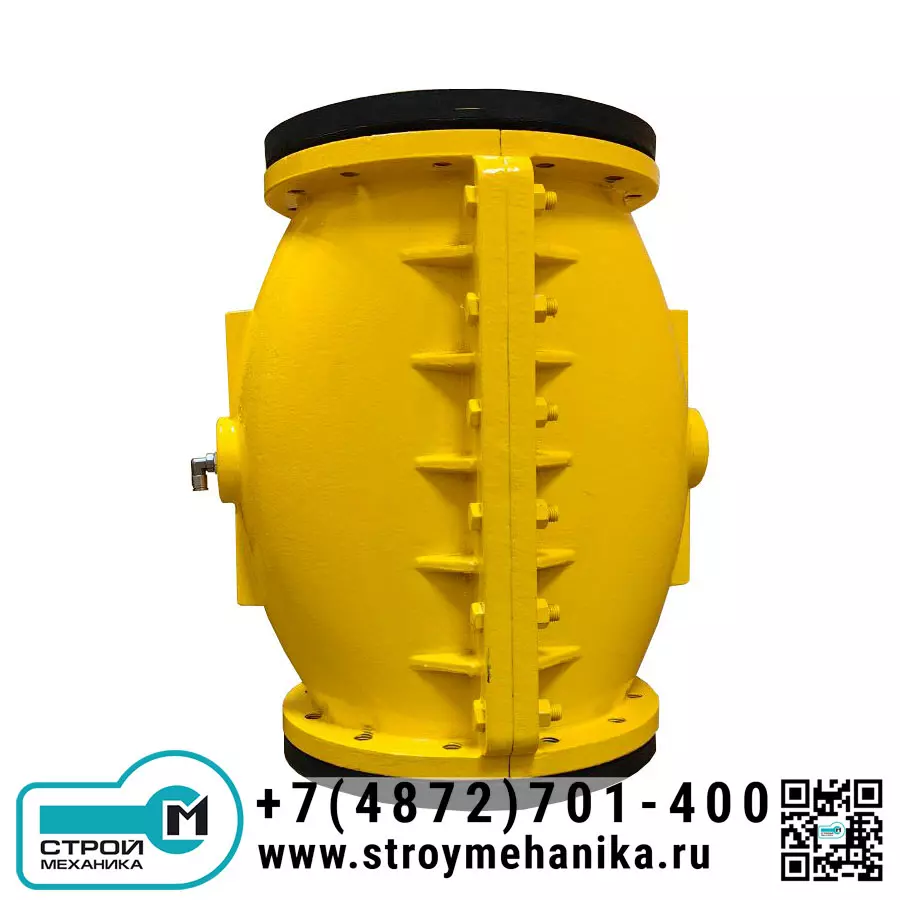

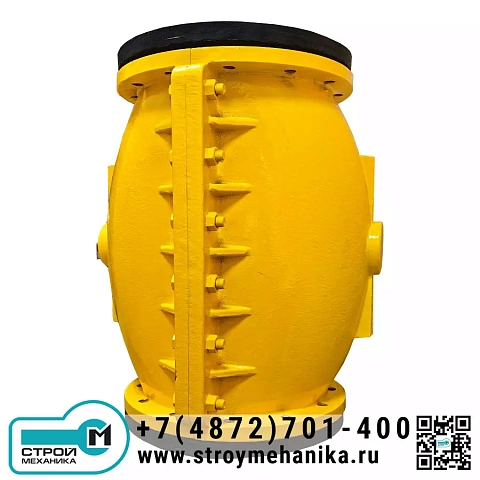

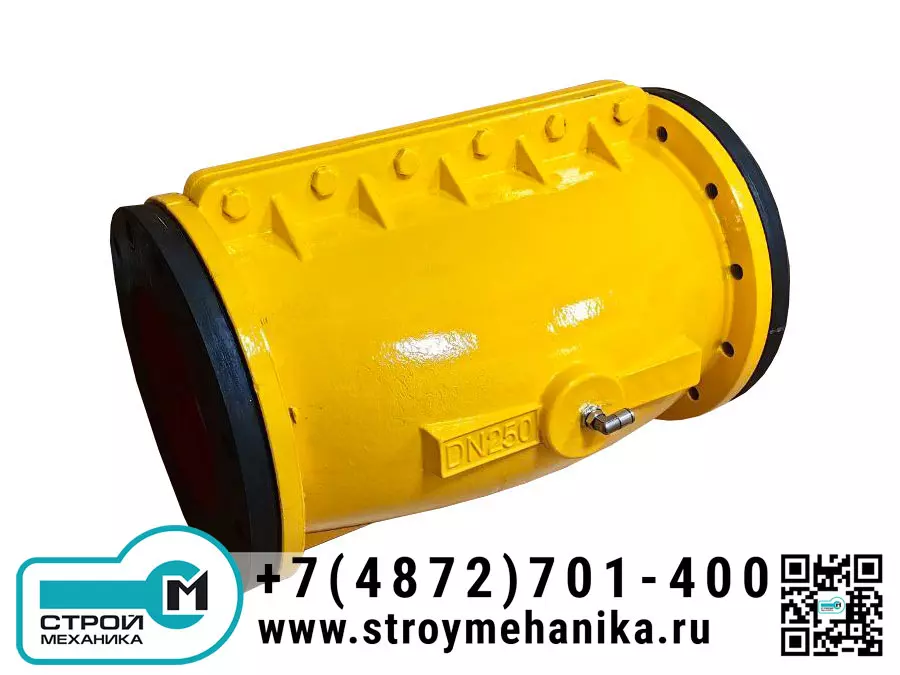

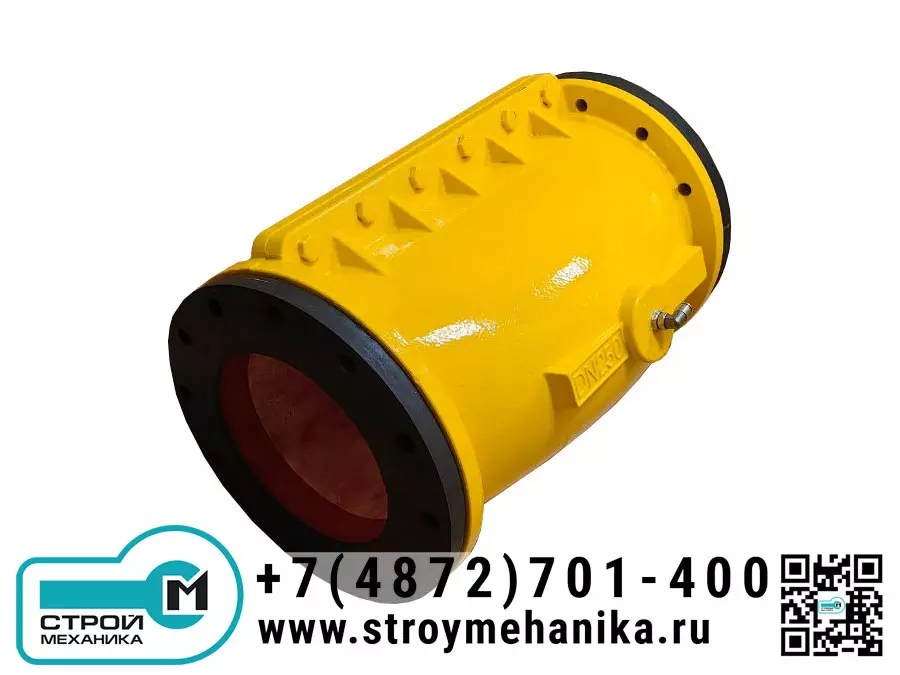

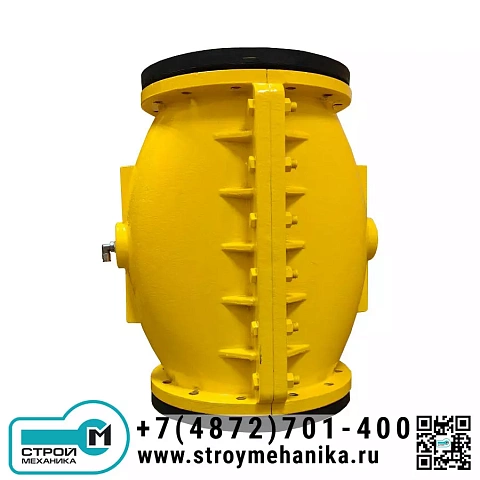

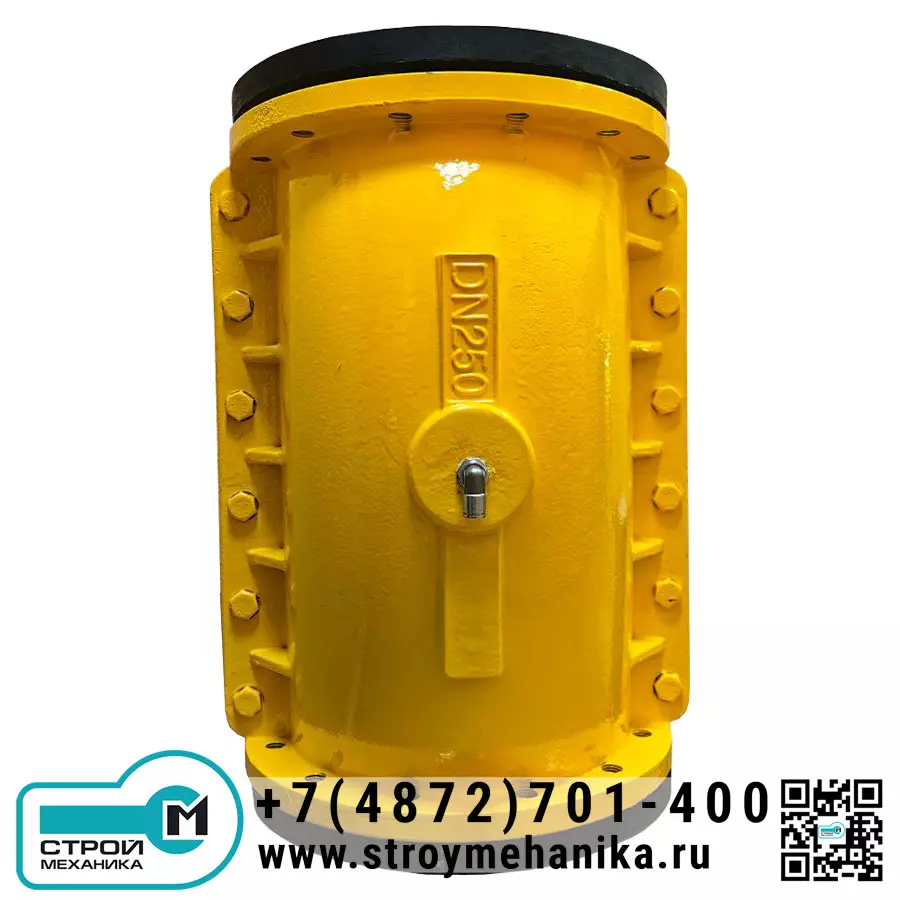

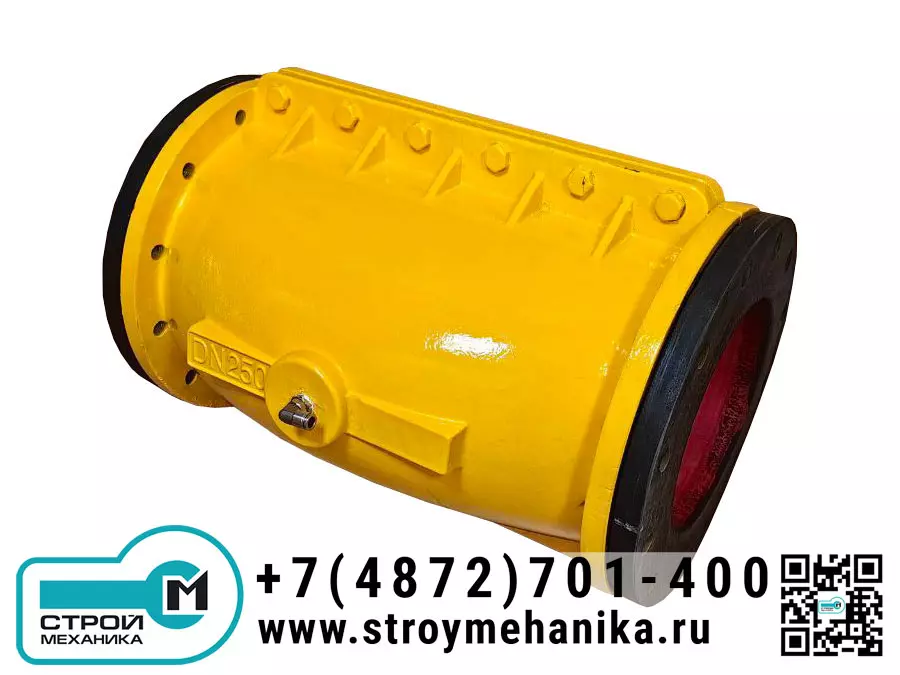

В данном изделии в качестве управляющей среды используется воздух или вода. Для управления открытием и закрытием клапана используется фланцевое соединение. Сам корпус клапана обладает высокой герметичностью, поскольку не имеет уплотняющих точек, что предотвращает утечку. Кроме того, он устойчив к коррозии частицами, что означает, что он не засорится при транспортировке жидкости, содержащей волокна.
