Корпус | Погодостойкий IP67 / NEMA4 и 4X (стандартный) |
Конструкция | Твердая и компактная |
Кабельные вводы | Двойные кабельные вводы: 2х1/2 NPT (стандартный) М20, PG13.5, PF1/2” |
Клеммные колодки | 8 точек (0,08-2,5 мм²) |
Крепежные болты | В комплекте |
Монтажный кронштейн | В комплекте |
Каждый из блока концевых выключателей имеет механизм независимой регулировки положения. Это позволяет осуществлять тонкую настройку положения срабатывания концевых выключателей. Блок концевых выключателей APL имеет в своём составе прецизионный кулачковый механизм, для работы с ним не требуется применение каких-либо инструментов. Кулачки снабжены подпружиненными фиксаторами, поэтому их положение всегда остаётся стабильным при допустимых вибраций оборудования.
Блок концевых выключателей серии APL в стандартном исполнении имеют два отверстия для монтажа элементов кабельного ввода, они имеют резьбу M20×1.5

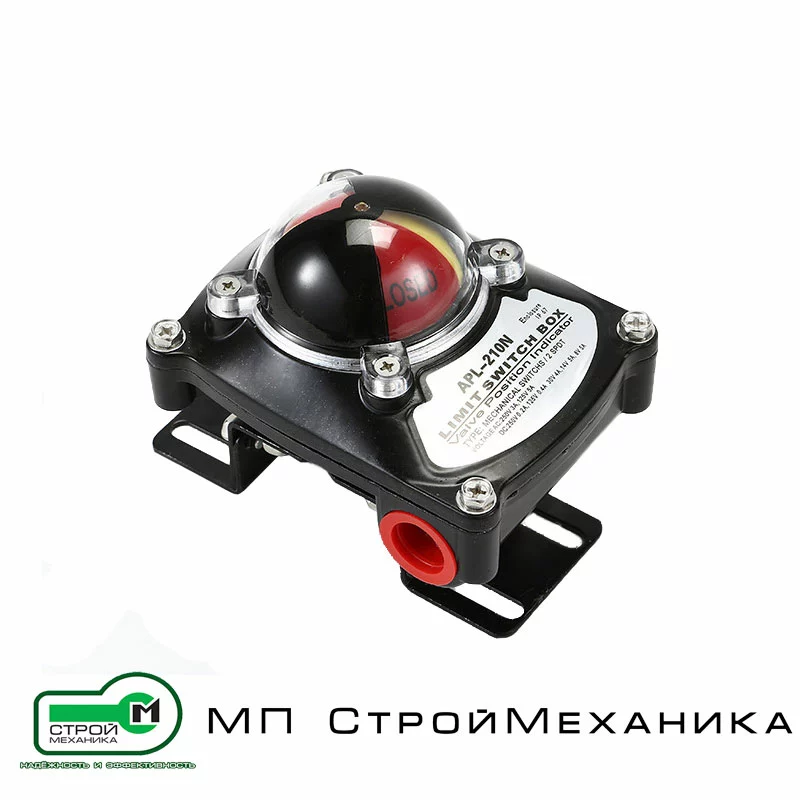

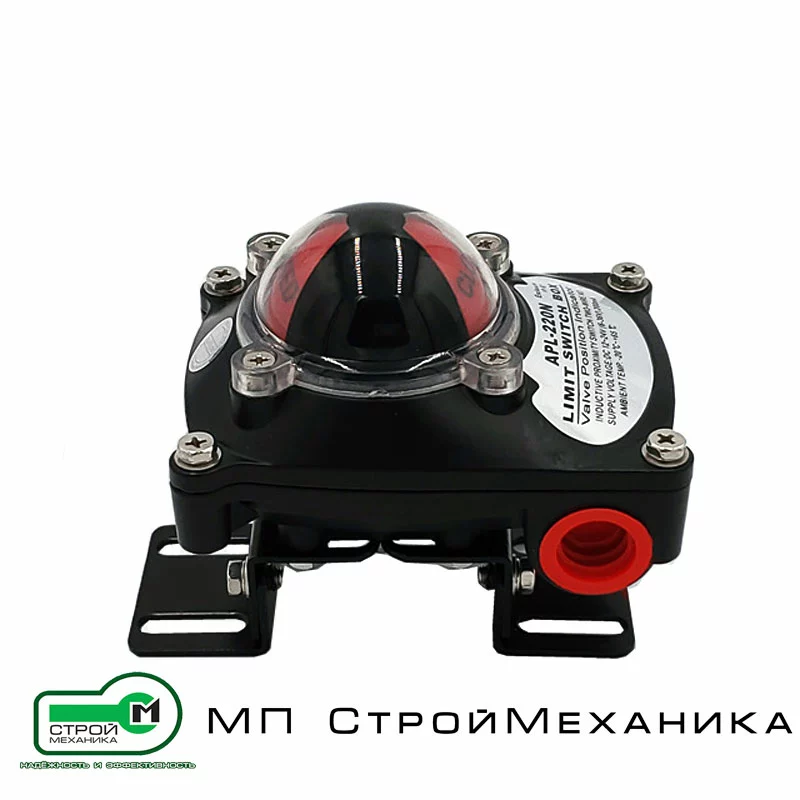

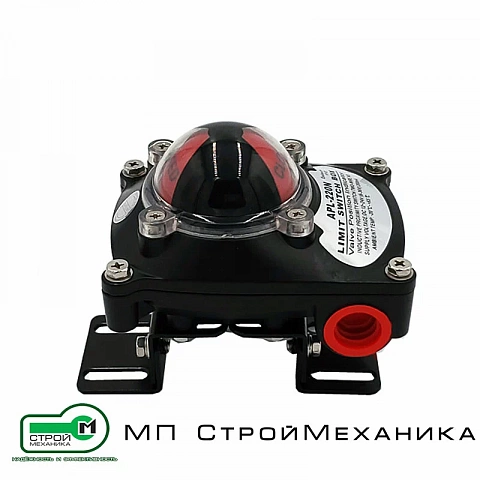

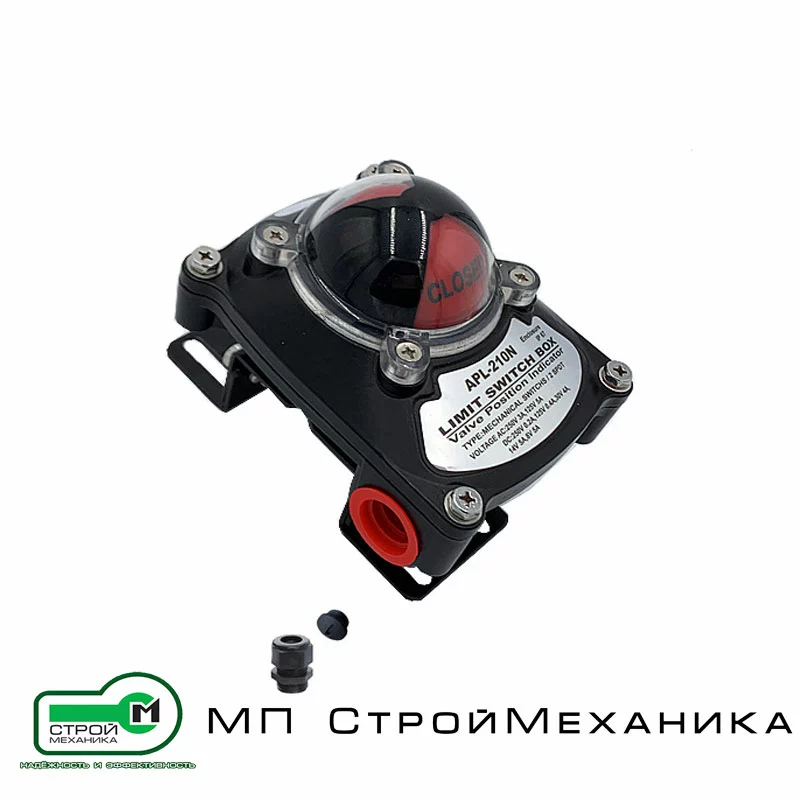

Блоки концевых выключателей серии APL в стандартном исполнении имеют индикатор положения затворного элемента (ОТКРЫТ/ЗАКРЫТ). Конструкция индикатора обеспечивает улучшенную читаемость его показаний.

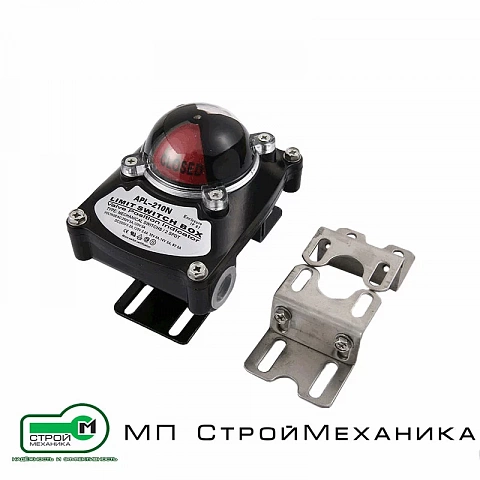

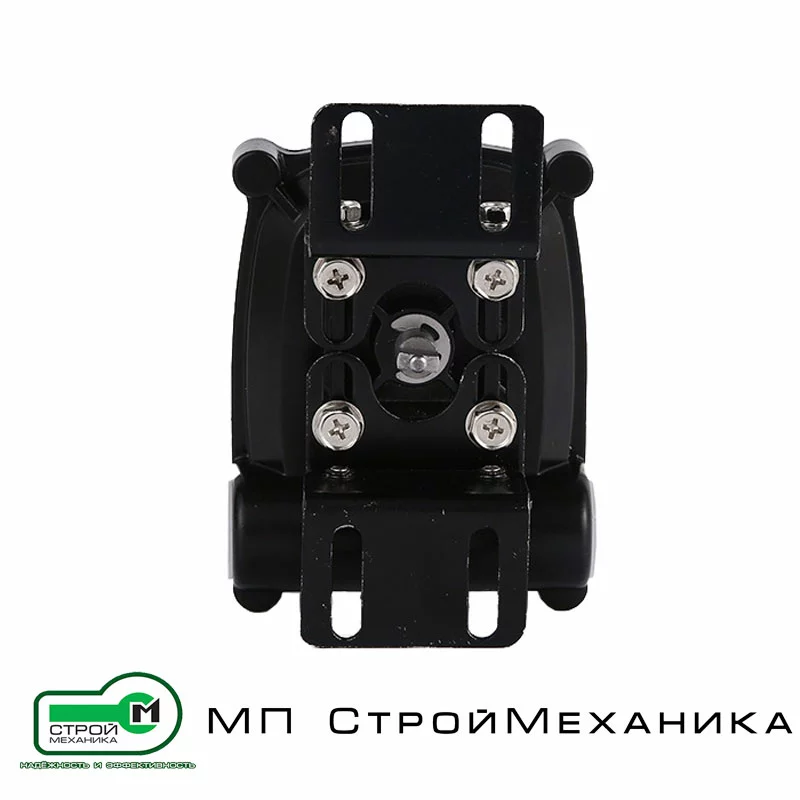

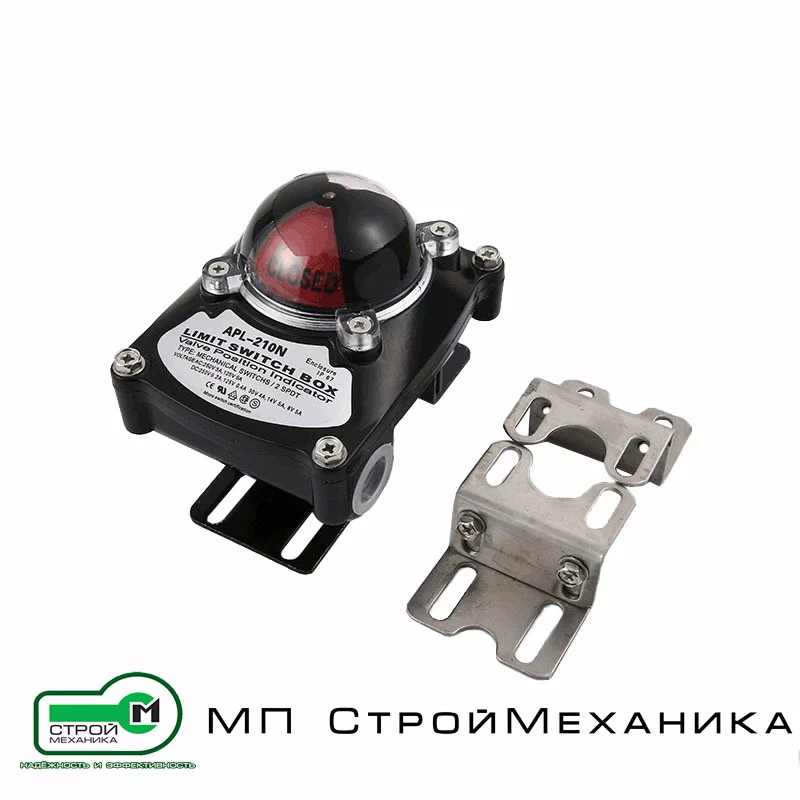

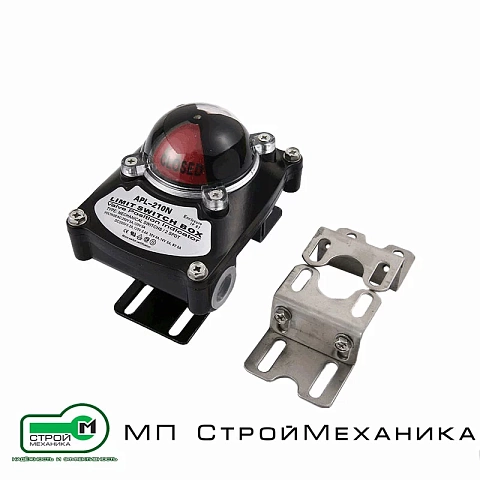

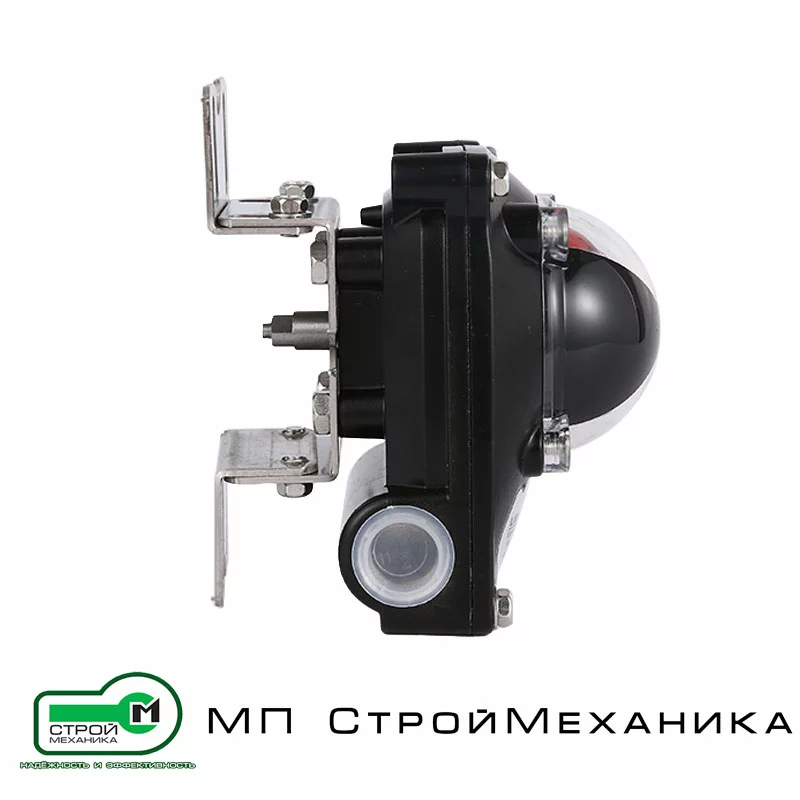

Модуль концевых выключателей поставляется с монтажным кронштейном, соответствующим требованиям спецификаций стандарта NAMUR (80 мм×30 мм при высоте H = 30 мм). Кронштейн обеспечивает надёжное крепление модуля на корпусе привода.
