Переключатель потока ДП 02 / ДП 03 для пневмотранспорта сыпучих материалов DN100 / DN150

Переключатель потока (делитель потока) для систем пневмотранспорта — это распределительный узел пневмотрассы, который перенаправляет транспортируемый материал и транспортирующий воздух в выбранное направление. Иными словами, в каждый момент времени подача идёт в один из каналов магистрали, а выбор направления выполняется переключением запорной/переключающей арматуры (устанавливаемой на ветвях или в составе узла). Такое решение применяется, когда нужно подавать один и тот же продукт поочерёдно в разные точки приёма: например, последовательно загружать несколько силосов одной установкой или переключать подачу между разными участками технологической линии.

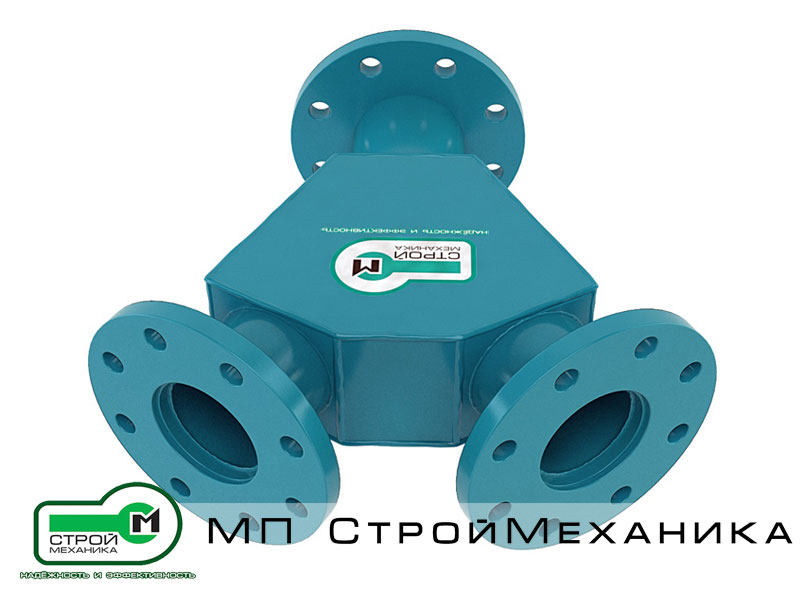

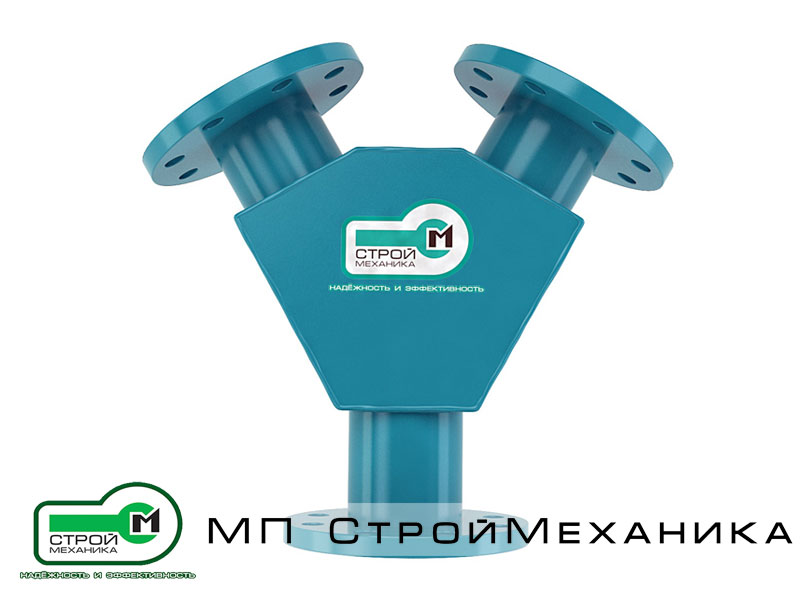

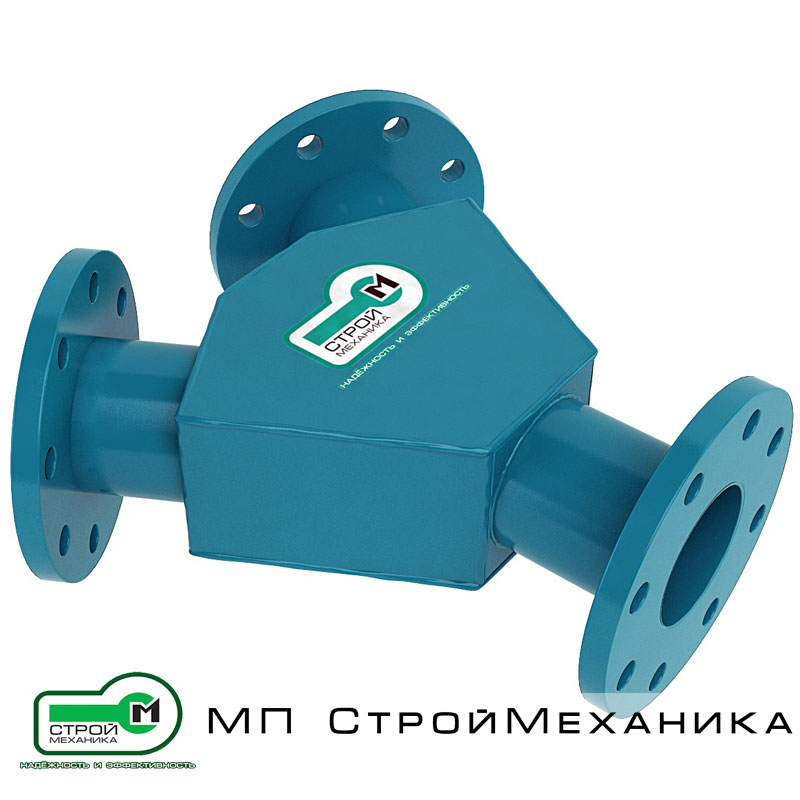

По конструкции ДП 02 и ДП 03 представляют собой корпус с входным патрубком и двумя/тремя выходами (для ДП 02 — два выхода, для ДП 03 — три выхода), образующий компактный распределительный объём. Узел служит «развязкой» трассы: поток из магистрали поступает во внутреннюю полость и далее направляется в тот выход, который открыт соответствующей запорной арматурой, в то время как остальные ветви остаются перекрыты.

При проектировании и подборе переключателя направления учитывают режим пневмотранспорта (разреженная или плотная фаза), потому что при разреженной фазе рабочие скорости выше и возрастает износ в местах изменения направления, а при плотной фазе повышаются требования к устойчивости потока, герметичности и отсутствию «карманов», где возможны зависания и пробки. Поэтому узел выбирают по условному проходу DN100/DN150, компоновке трассы и свойствам продукта (абразивность, грансостав, склонность к слёживанию), а также заранее предусматривают тип и расположение запорной/переключающей арматуры на ветвях, чтобы переключение было технологически корректным.

Конструктивно узел выполняется как сварной корпус с фланцевыми присоединениями, рассчитанный на работу с газо-материальной смесью. В эксплуатации ключевыми требованиями являются герметичность, стойкость к истиранию и стабильное переключение без выбросов материала и подсоса воздуха.

Принцип работы

1. Поступление потока во входной патрубок. Газо-материальная смесь от пневмокамерного насоса входит в корпус переключателя и попадает в распределительную полость.
2. Выбор активной ветви запорной арматурой. На выходных направлениях устанавливается запорная/переключающая арматура (например, отсечные клапаны/задвижки/перекидные устройства — по проекту). Открыта только одна ветвь, остальные находятся в закрытом положении.
3. Перенаправление потока в выбранный выход. Поток проходит из распределительной полости в открытый выходной патрубок и далее движется по соответствующей ветви магистрали к точке приёма.
4. Переключение направления. Для смены точки разгрузки закрывают действующую ветвь и открывают другую (или третью — для ДП 03). Переключение выполняют по технологическому регламенту: с учётом режима транспортирования, предотвращения обратного выброса и минимизации остаточного материала в полости и закрытой ветви.

Преимущества

• Коммутация направления подачи без установки отдельного насоса на каждую точку разгрузки.
• Упорядоченная разводка пневмотрассы.
• Фланцевое присоединение упрощает монтаж и обслуживание.
• Унификация DN100/DN150 для типовых линий пневмотранспорта.
• Снижение потерь продукта и риска подсоса воздуха.
• Гибкость эксплуатации и поочерёдная загрузка нескольких силосов.
• Ресурс под абразивные материалы за счёт выбора материалов и защиты.
• Стабильность режима при корректном переключении.

Область применения

• Поочерёдная загрузка нескольких силосов одной установкой пневмоподачи.
• Переключение подачи между разными участками производственной линии.
• Пневмотранспорт цемента, золы, извести, гипса, минеральных порошков и сухих строительных смесей.
