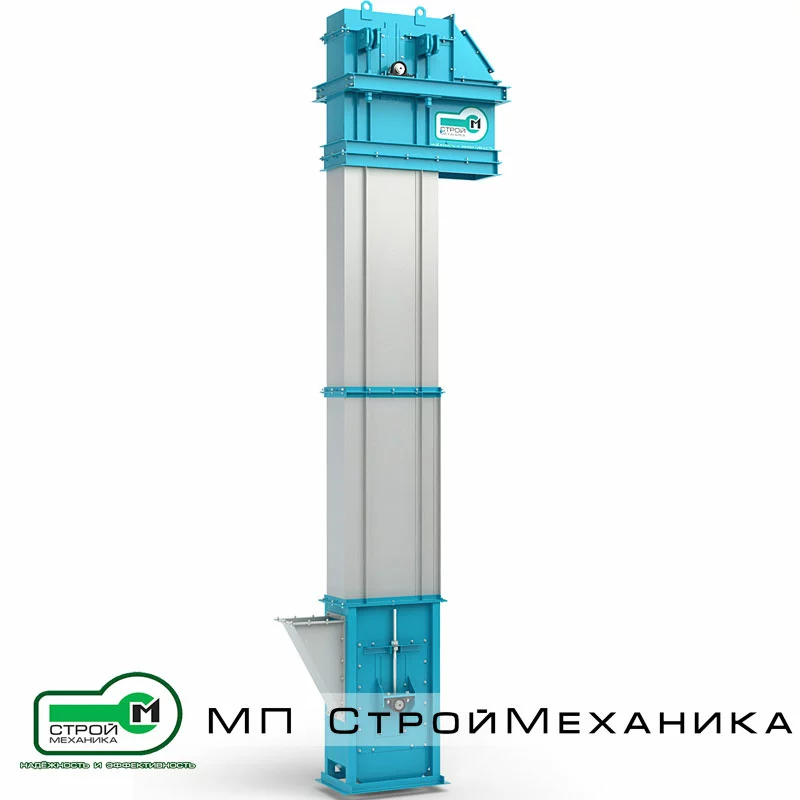

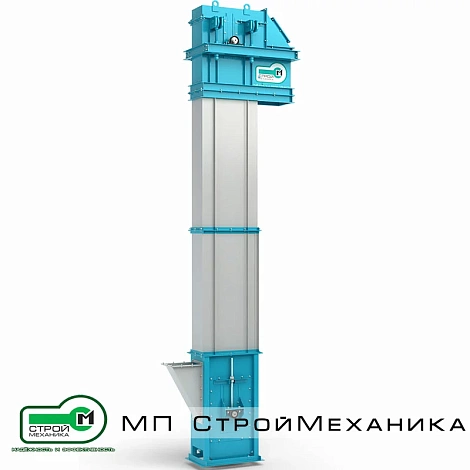

Нория ленточная ковшовая ЭКЛ-300 (вертикальный ковшовый элеватор для сыпучих материалов)

Нория ленточная ковшовая ЭКЛ-300 — вертикальный транспортёр непрерывного действия для подъёма сыпучих материалов (песок, гравий, щебень, торф, шлак, уголь и др.) с насыпной плотностью до 3500 кг/м³. Оборудование применяется там, где требуется компактная и «чистая» транспортная схема по высоте: подача материала на верхние отметки, загрузка бункеров/силосов, подача в дозирование, грохочение, смешивание или на участок фасовки. Конструктивно нория рассчитана на работу «из точки А в точку Б» — без промежуточных разгрузок и загрузок по трассе шахты.

Типовая компоновка ЭКЛ-300 включает приводную станцию (верхний башмак), натяжную станцию (нижний башмак), секции шахты (короба), тяговый орган (лента) с закреплёнными ковшами, загрузочный и разгрузочный патрубки, а также стальной кожух, который одновременно выполняет роль несущей части и защищает материал/узлы от внешних воздействий. Привод реализован через мотор-редуктор; для удобства компоновки в линии возможны варианты с левым/правым расположением привода относительно загрузочного патрубка.

Важный эксплуатационный момент для норий ковшового типа — равномерная дозированная подача в нижний башмак. При перегрузке повышается риск подпора/заклинивания в зоне натяжного барабана и нештатной остановки. Поэтому в реальных линиях ЭКЛ-300 обычно работает в связке с питателем (ленточным/шнековым/вибрационным) или с расходным бункером, обеспечивающим стабилизацию расхода.

По материалам и режимам: в базовой комплектации применяется лента общего назначения для материалов температурой не выше 60 °C; при необходимости нория комплектуется теплостойкой лентой до 200 °C. Это позволяет адаптировать элеватор под горячие фракции (например, после сушильного/термического участка) при корректном подборе ковшей, скорости и узлов башмаков.

Принцип работы

Материал через загрузочный патрубок поступает в нижний башмак, где ковши, закреплённые на ленте, подхватывают продукт и поднимают его вертикально вверх.

В верхней части, при огибании приводного барабана, выгрузка выполняется по центробежному принципу: материал вылетает из ковша и направляется в разгрузочный патрубок.

После разгрузки ковши в перевёрнутом положении возвращаются вниз — цикл повторяется непрерывно.

Преимущества

• Компактная вертикальная транспортировка: нория занимает минимальную площадь и упрощает компоновку технологических линий по высоте.
• Надёжная механика и понятная эксплуатация: типовая конструкция «башмаки + шахта + лента с ковшами» удобна для регламентного обслуживания через смотровые люки.
• Гибкая адаптация под материал: возможен выбор ковшей (металл/износостойкий полимер), применение футеровки днища загрузочного башмака для снижения трения и энергозатрат, подбор ленты по температуре продукта.
• Безопасная остановка и удержание: предусмотрены решения для предотвращения самопроизвольного обратного хода рабочего органа при остановке.
• Широкий диапазон исполнений по высоте и мощности: линейка ЭКЛ-300 масштабируется под требуемую высоту подъёма и нагрузку по приводу.

Область применения

Нории ЭКЛ-300 применяются в производстве строительных материалов и на предприятиях, где требуется подъём сыпучих продуктов на высоту: бетонные и растворные узлы, дробильно-сортировочные комплексы, склады инертных, участки дозирования и смешивания, узлы загрузки силосов/бункеров, а также химические, металлургические, машиностроительные производства и смежные отрасли.
