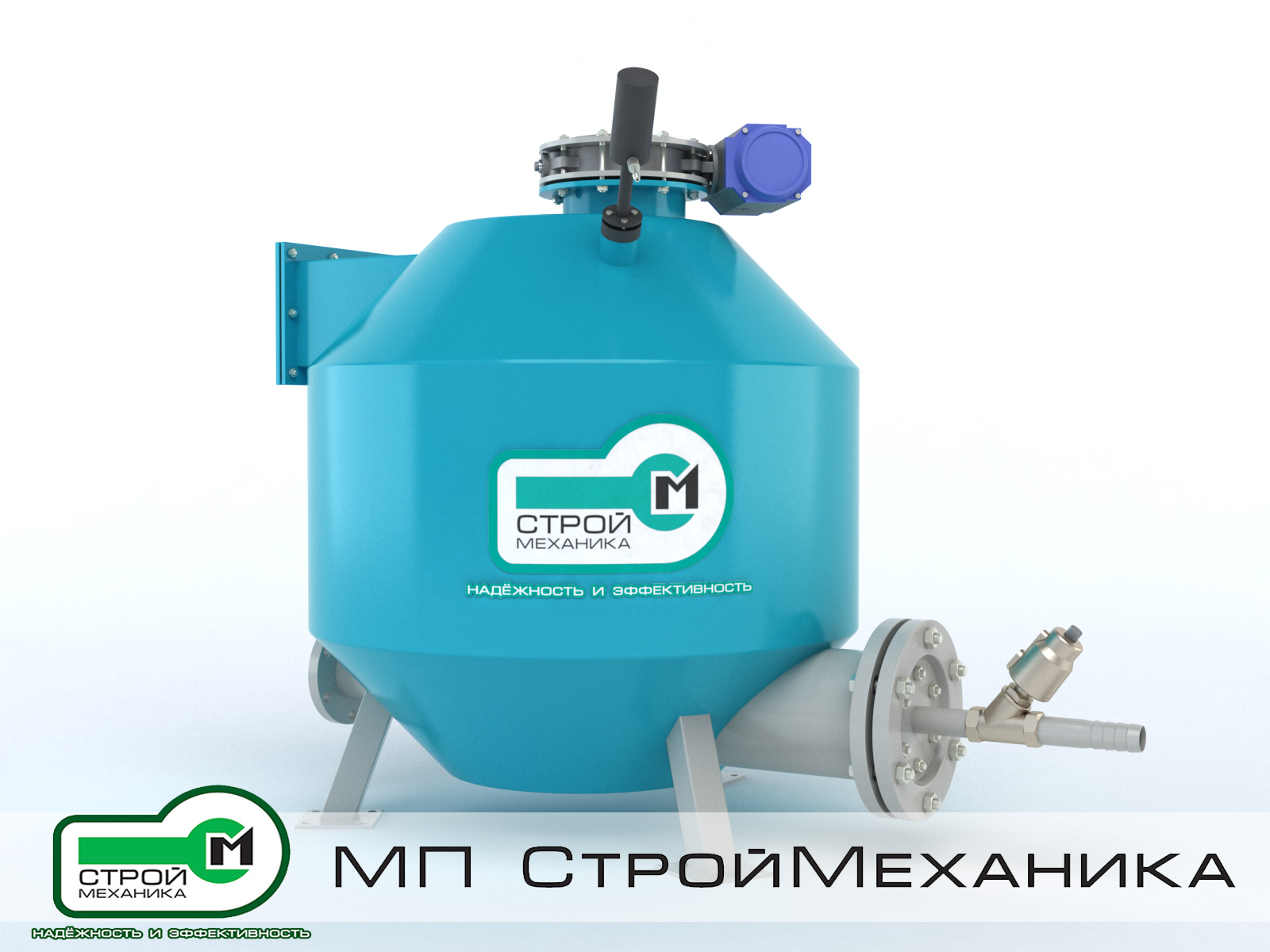

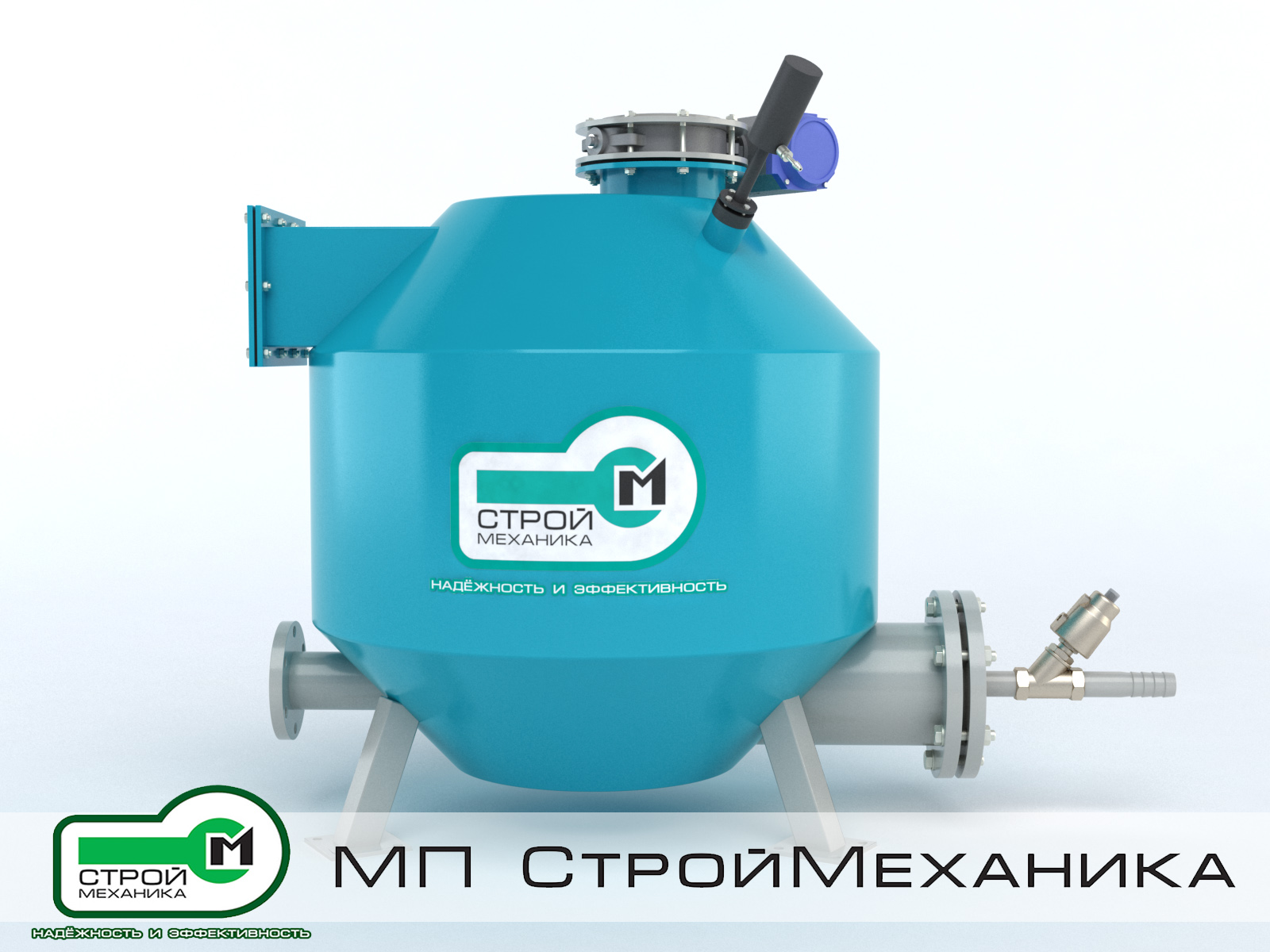

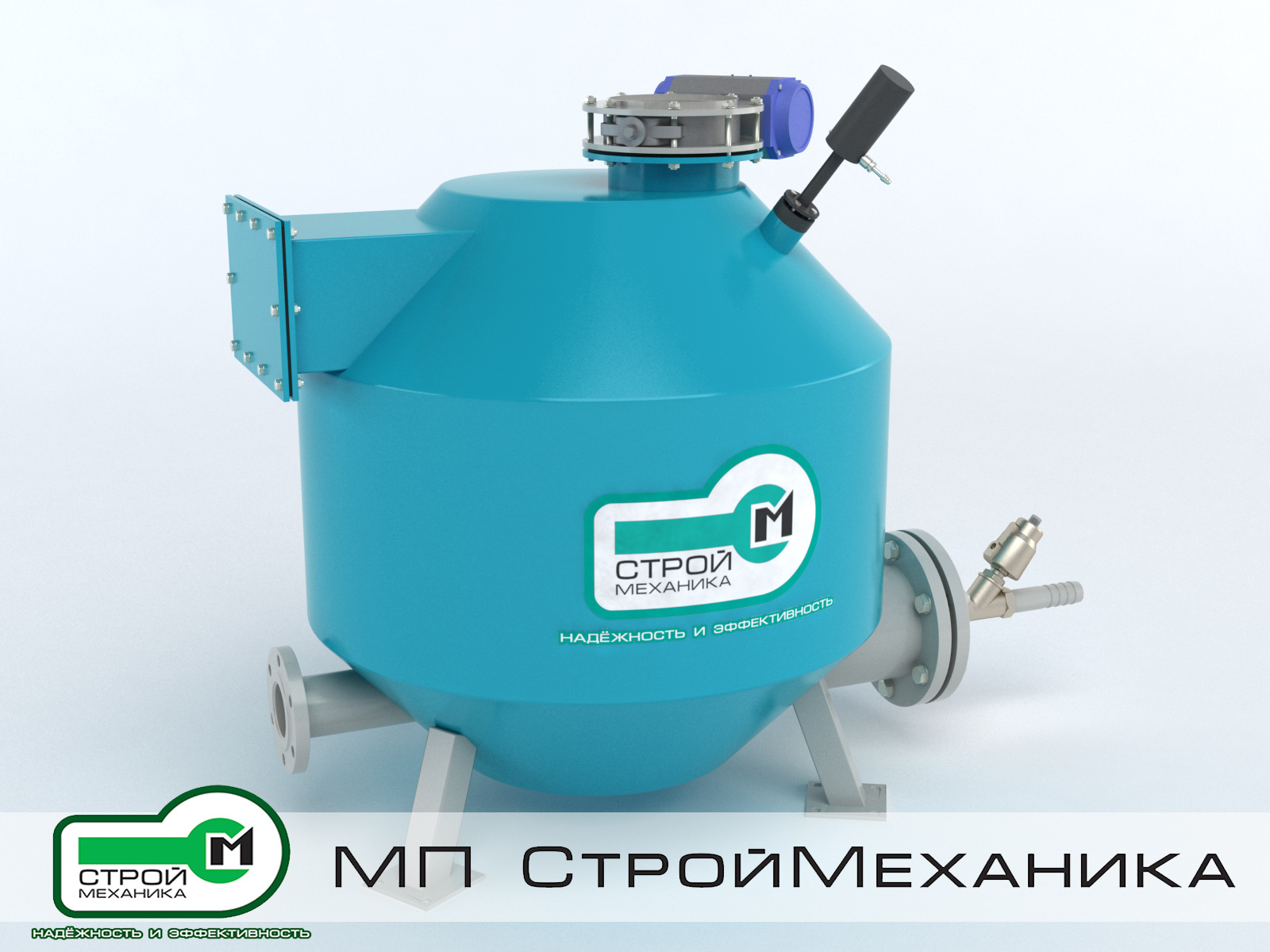

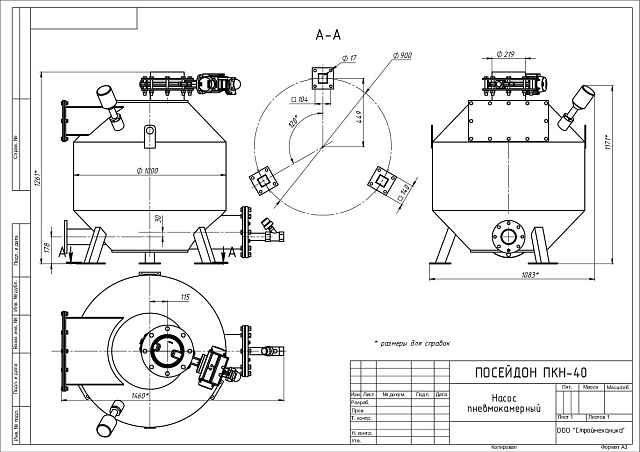

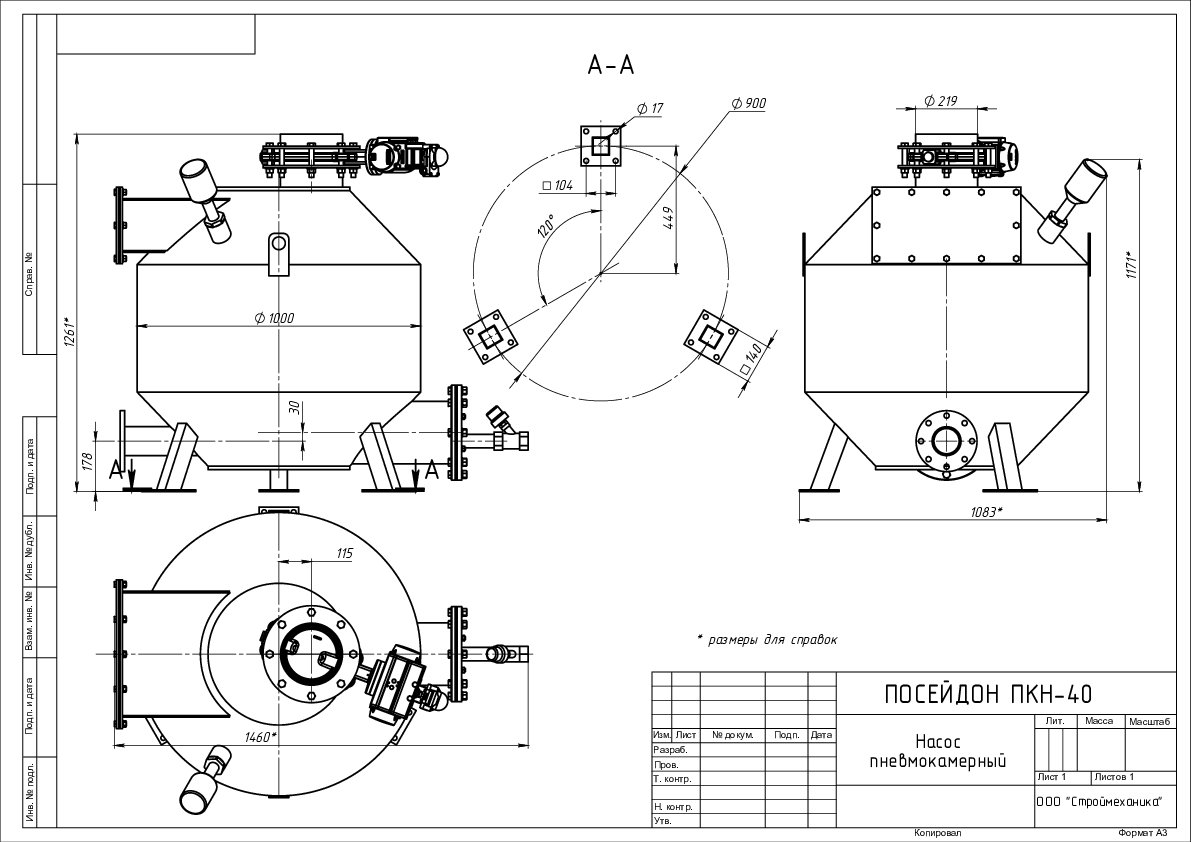

Пневмокамерный насос ПОСЕЙДОН ПКН 40

Пневмокамерные насосы (монжусы) серии ПКН производства машиностроительного предприятия «СтройМеханика» предназначены для пневматического транспортирования сыпучих материалов влажностью до 1%, фракцией от 0,01 до 4,5 мм, плотностью до 2500 кг/м³. К таким материалам относятся цемент, шлак, гипс, алебастр, доломитовая мука, железорудный концентрат и др. сыпучие материалы.

Пневмокамерный насос является пневматическим разгрузчиком нагнетательного действия с забором сыпучего материала через загрузочный люк из бункеров различного типа (силоса, вагон-хоппер, станция растаривания мягких контейнеров типа биг-бэг и т.п.) для транспортировки на сравнительно большие расстояния с дальнейшей выдачей в силоса, цементовозы, выдачи цемента из силосов на бетоносмесительные установки РБУ, для внутренних складских перекачек и т.д.

Пневмокамерные насосы серии ПКН отличают неоспоримые достоинства - простота конструкции и высокая надежность в работе, отсутствие в составе агрегатов быстроизнашивающихся в процессе эксплуатации деталей и механизмов, большая дальность транспортирования при низких удельных затратах.

Для возможности определения веса перекачиваемого продукта пневмокамерные насосы могут быть оснащены тензометрической системой взвешивания, состоящей из тензодатчиков, и весового терминала, интегрированного в шкаф управления пневмокамерным насосом (дополнительная опция).

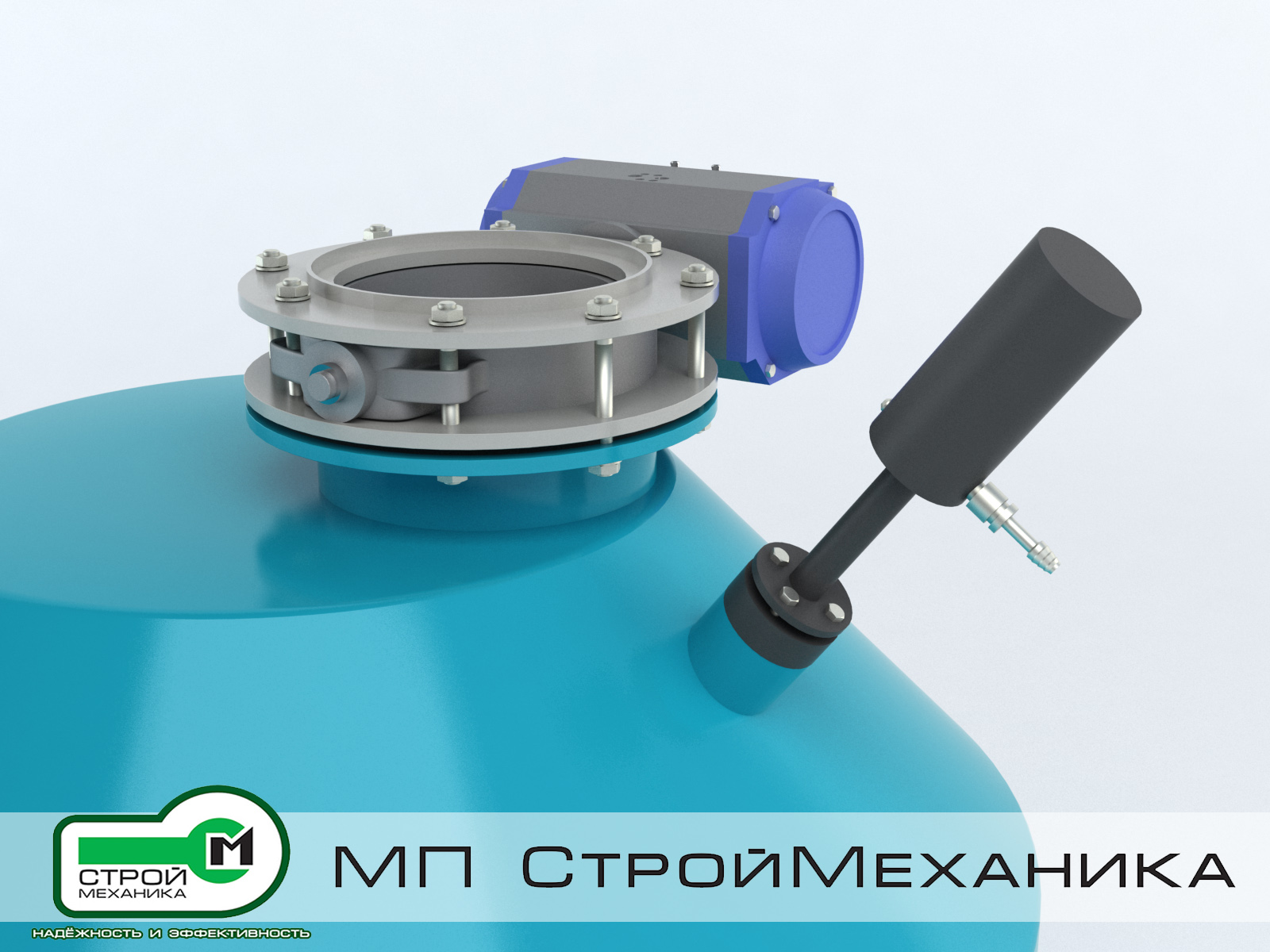

Особенностью конструкции пневмокамерных насосов ПОСЕЙДОН ПКН-40 является наличие в их составе затвора с пневмоприводом и дополнительной пневмомагистрали для управления его работой.

Состав и принцип работы пневмокамерного насоса серии ПКН.

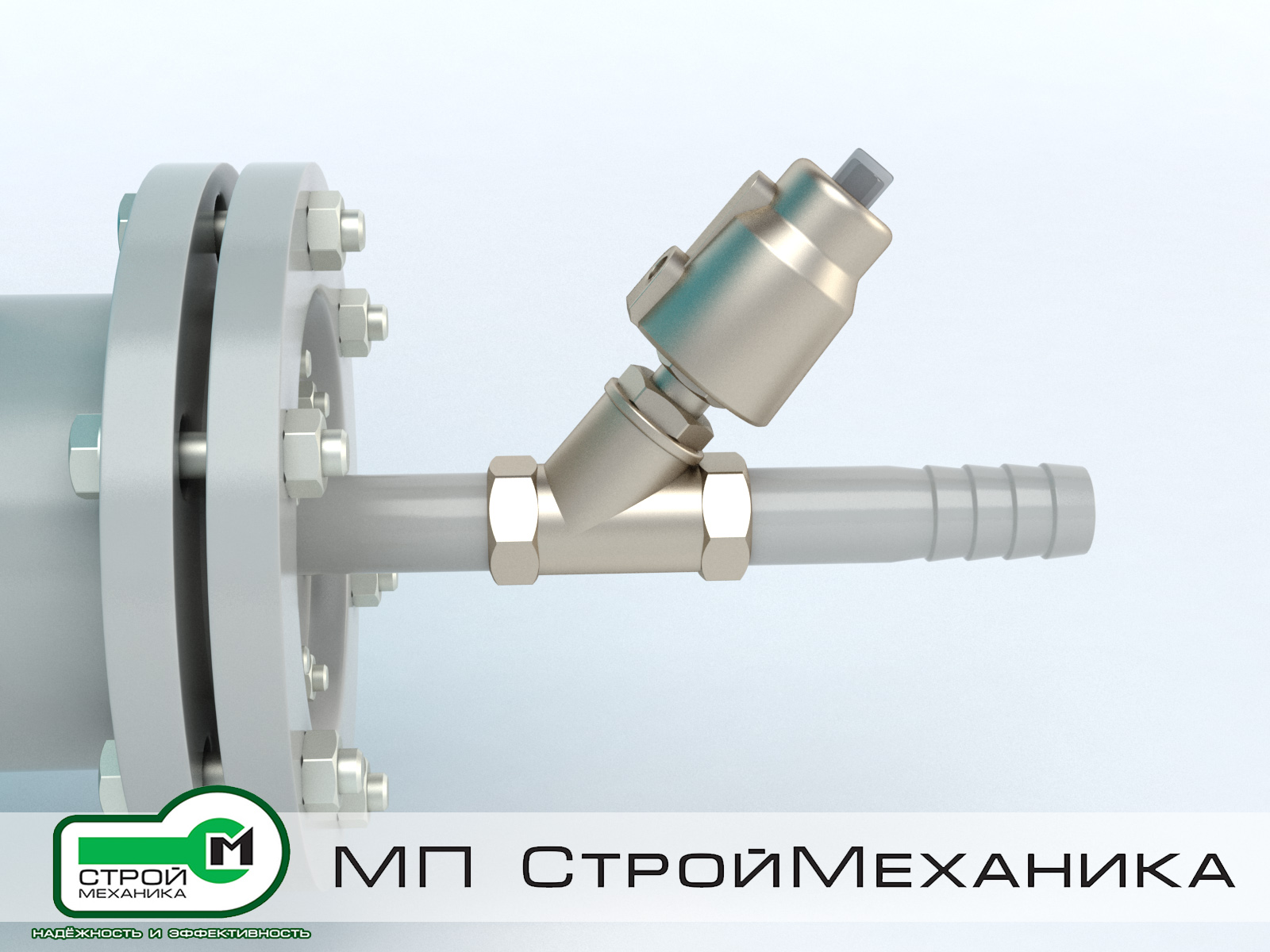

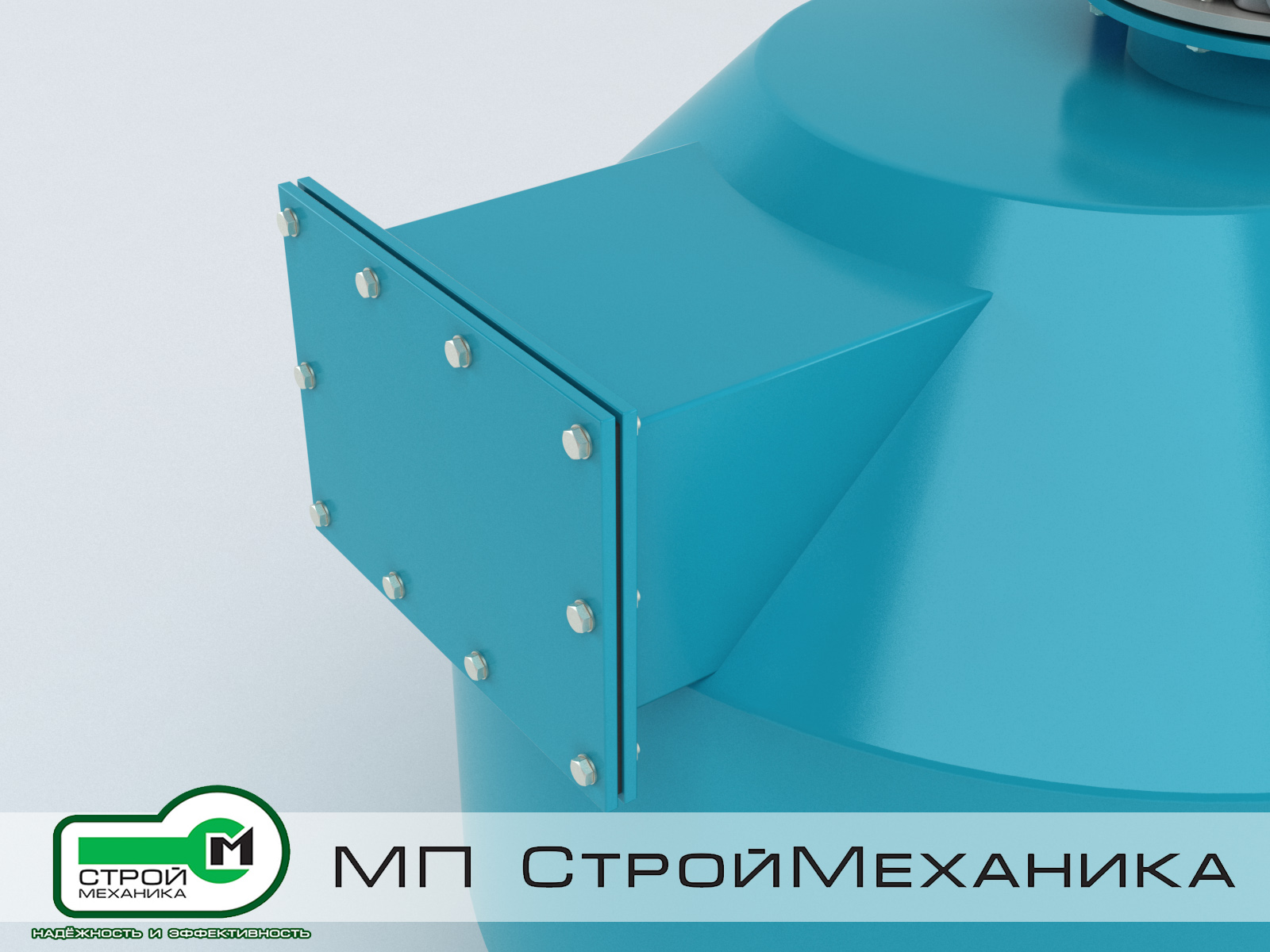

Пневмокамерный насос серии ПКН состоит из одной камеры, имеющей загрузочный люк и разгрузочное устройство для ввода транспортируемого материала в трубопровод. Разгрузочное устройство представляет собой нижний горизонтальный вывод для подключения к транспортному трубопроводу через фланец. Данная конструкция позволяет подавать трудноаэрируемые сыпучие материалы. Сжатый воздух подается от централизованной магистрали или компрессора по пневмопроводу с электромагнитным клапаном в камеру насоса. Контроль за заполнением и разгрузкой камеры осуществляется датчиками верхнего уровня и регулятором давления.

Принцип работы:
Сыпучий материал самотеком из бункера или силоса через дисковую заслонку или загрузочный люк поступает в приемную емкость пневмокамерного насоса. По мере наполнения камеры насоса управляющий импульс с датчика верхнего уровня через шкаф управления поступает на электромагнитный клапан пневмопровода, открывая его. Сжатый воздух по трубопроводу поступает в камеру насоса. Происходит насыщение сыпучего материала воздухом, полученная аэрированная смесь под действием избыточного давления попадает в трубопровод и поступает в заданном направлении. В конечной точке транспортирования, оборудованной приемной емкостью, имеющей большее поперечное сечение, материал под воздействием силы тяжести и вследствие потери скорости осаждается в нижней части емкости, а запыленный воздух через фильтры попадает в атмосферу. По мере опустошения емкости пневмонасоса, до момента срабатывания регулятора давления управляющий импульс через шкаф управления поступает на электромагнитный клапан пневмопровода, тем самым закрывая воздушную магистраль. Цикл повторяется.

Особенности работы пневмокамерного насоса ПОСЕЙДОН ПКН-40:

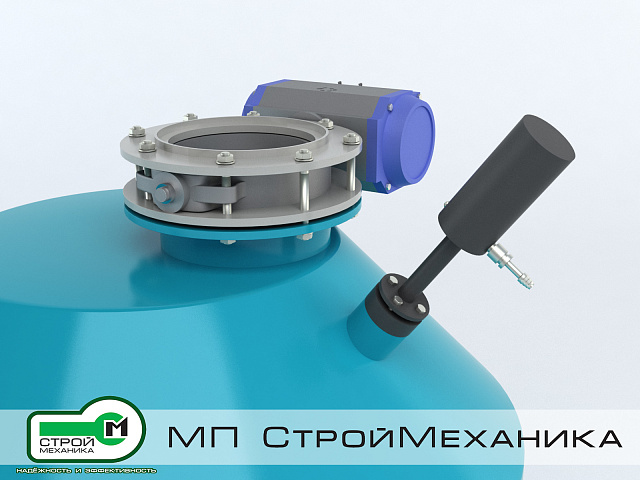

При нажатии соответствующей кнопки на шкафу управления сжатый воздух поступает по пневмомагистрали в первую полость цилиндра привода шиберного затвора затвор открывается. Сыпучий материал поступает в емкость пневмокамерного насоса. По мере наполнения емкости управляющий сигнал с датчика верхнего уровня через шкаф управления поступает на электромагнитный клапан управления пневмоприводом цилиндра шиберного затвора. Сжатый воздух поступает во вторую полость цилиндра затвора. Затвор закрывается.

Пневмокамерный насос в стандартном исполнении комплектуется шкафом управления, изготовленным с применением только качественных и надежных комплектующих. Шкаф управления пневмокамерным насосом (монжусом) серии ПКН предназначен для управления процессом загрузки и разгрузки сыпучего материала. Шкаф обеспечивает работу пневмокамерного насоса в автоматическом и ручном режимах. Обрабатывает сигналы с датчика уровня, регулятора давления, а так же внешние сигналы управления и выдает питание на электромагнитный клапан пневмосистемы. Также при замедлении процесса подачи цемента из силоса в емкость насоса, оператор может управлять вибратором или системой аэрации с лицевой панели шкафа управления (опция).

С лицевой панели шкафа управления осуществляется контроль и управление:

• индикацией уровня материала в расходном бункере или силосе;
• работой электромагнитного клапана (подача сжатого воздуха в приемную камеру насоса) (модель ПОСЕЙДОН ПКН-20);
• работой дисковой заслонки;
• работой электромеханического вибратора, установленного на расходном бункере, силосе или станции растаривания серии «СР»;
• взвешиванием материала проходящего через емкость пневмокамерного насоса (опция).

Конкурентные преимущества пневмокамерного насоса:

• Низкие массагабаритные размеры.
• Низкое энергопотребление.
• Простота и надежность конструкции.
• Наличие в стандартной комплектации.
• Наличие шкафа управления агрегатом.
• Использование надежных комплектующих импортного производства:

В комплект поставки входит: пневмокамерный насос в комплекте с предохранительными устройствами и запорной арматурой, шкаф управления насосом, руководство по эксплуатации, паспорт.
