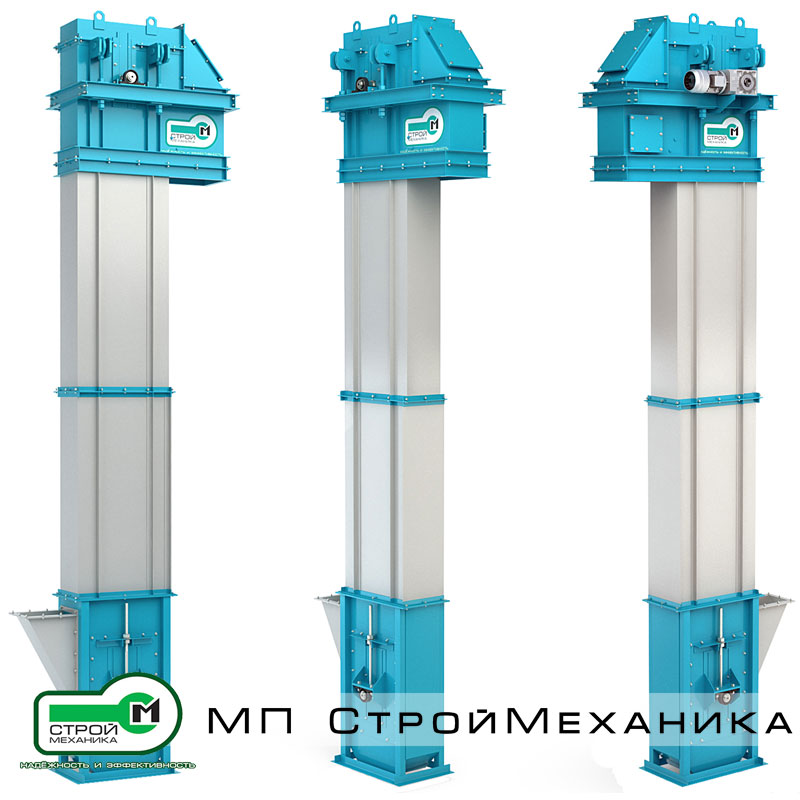

Нория ленточная ковшовая ЭКЛ-500 для вертикального транспортирования сыпучих материалов

Нория ленточная ковшовая ЭКЛ-500 — это вертикальный непрерывный транспортер для подъёма и подачи сыпучих материалов на заданную высоту в компактной технологической схеме. Оборудование предназначено для работы с материалами объёмной массой до 3500 кг/м³ (включительно), в том числе песком, гравием, щебнем, торфом, шлаком, углём и аналогичными продуктами, когда требуется надёжная и стабильная подача “снизу вверх” на бункера, силоса, грохоты, дозаторы и технологические узлы.

Конструктивно ЭКЛ-500 выполнена как закрытая шахта (кожух) с нижней загрузочной частью и верхней разгрузочной частью, внутри которой движется тяговый орган (лента) с жёстко закреплёнными ковшами. В составе предусмотрены приводной и натяжной узлы, загрузочный и разгрузочный “башмаки” с патрубками, а также несущий стальной кожух, который одновременно защищает транспортируемый материал от внешних воздействий и снижает пыление. Привод реализуется мотор-редуктором; компоновка допускает левое или правое расположение привода, что упрощает интеграцию в существующие линии.

Нория используется как подъёмное транспортное средство от начальной до конечной точки, без промежуточных загрузок и выгрузок. Такой принцип особенно удобен для построения компактных трасс при дефиците площади: вертикальный подъём заменяет громоздкие наклонные конвейеры и сокращает длину транспортных коммуникаций.

При проектировании и эксплуатации норий в промышленности критичны управляемая подача и контроль состояния движущихся узлов: производительность определяется скоростью ленты, шагом и объёмом ковшей, а стабильность работы — корректным натяжением, соосностью, отсутствием пробуксовки и перегруза. В практике вертикального транспортирования широко применяют системы контроля скорости/проскальзывания, схода ленты, температуры подшипников и подпора материала — как элементы повышения надёжности и промышленной безопасности.

Принцип работы

Материал через загрузочный патрубок поступает в нижнюю часть (загрузочный башмак) и заполняет ковши.

Движущаяся лента поднимает ковши вертикально к верхней части, где при огибании приводного барабана материал разгружается через верхний разгрузочный патрубок в приёмную ёмкость/технологический узел.

Пустые ковши возвращаются вниз по обратной ветви, цикл повторяется.

Для предотвращения обратного хода рабочего органа в конструкции предусматривается тормоз/останов.

Преимущества

• Простая и надёжная компоновка вертикального подъёма для непрерывной подачи материала.
• Наличие смотровых люков для обслуживания и контроля состояния узлов.
• Возможность футеровки днища загрузочного башмака для снижения трения и, как следствие, снижения энергозатрат на транспортирование абразивных материалов.
• Применение металлических и износостойких полимерных ковшей (подбор под абразивность и требования к ресурсу).
• Температурная адаптация под продукт: базовая лента до 60 °C, теплостойкая до 200 °C.
• Инженерные опции для повышения надёжности (по задаче).

Область применения

• Производство строительных материалов: песок, щебень, гравий, минеральные заполнители, шлаки и аналогичные сыпучие продукты.
• Химическая, металлургическая, машиностроительная промышленность — вертикальная подача сырья/продуктов в бункера и технологические аппараты.
• Углеобогатительные фабрики и другие отрасли, где требуется непрерывный вертикальный транспорт с ограничением по площади размещения оборудования.
