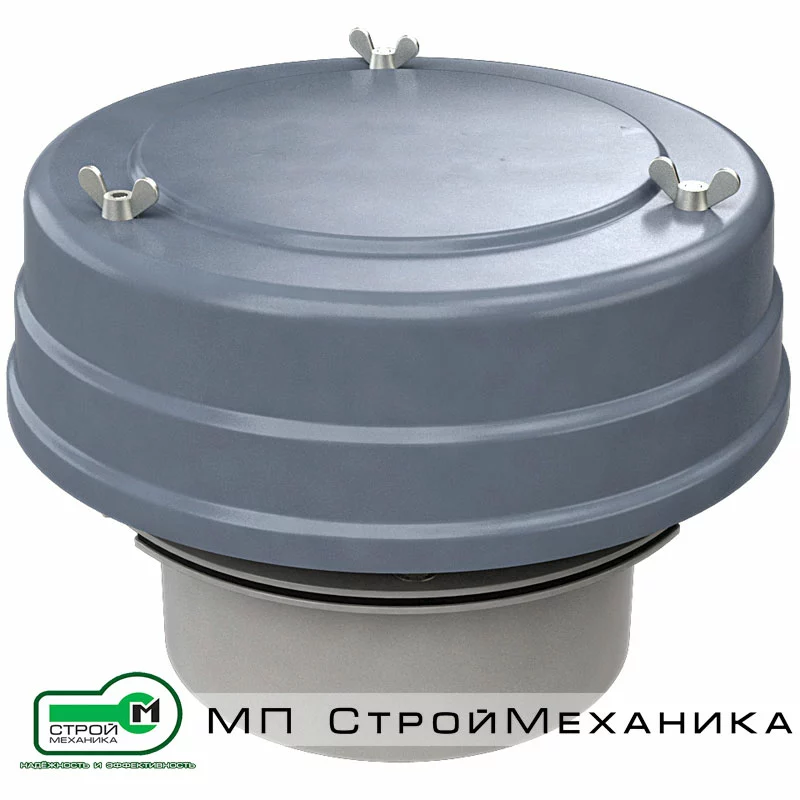

Предохранительный клапан SVS 273

Предохранительный клапан SVS 273 предназначен для сброса воздуха в атмосферу при возникновении избыточного давления внутри емкости (силоса) и забора воздуха из окружающей среды при создании разрежения. Клапаны сброса давления SVS 273 являются предохранительным устройством и срабатывают только тогда, когда давление внутри резервуаров переходит безопасные границы. Как правило, предохранительные клапаны используют в комплекте с воздушными фильтрами.

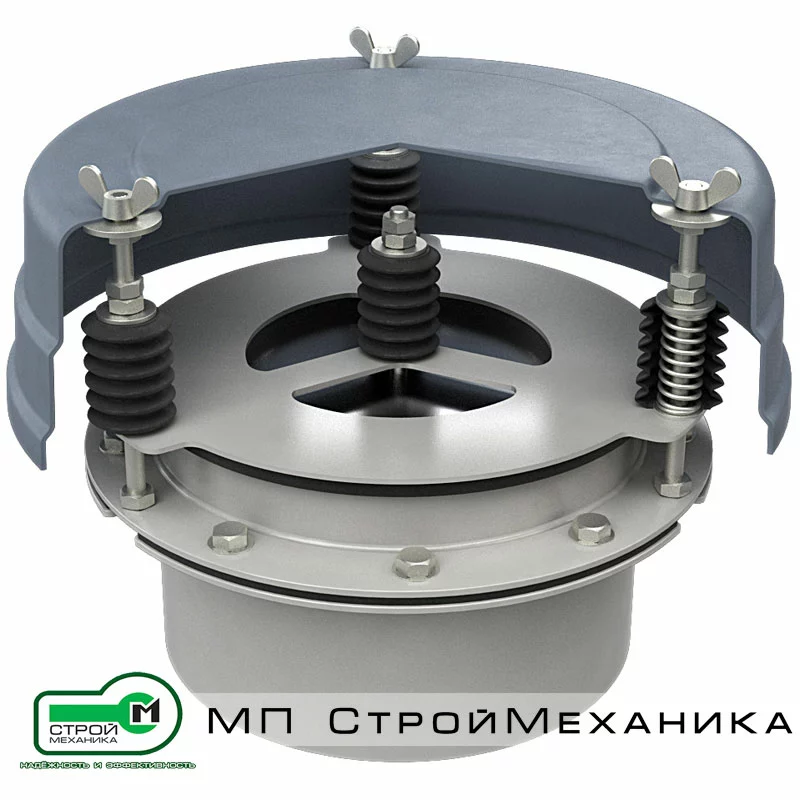

Предохранительный клапан силоса SVS 273 состоит из:
- цилиндрического корпуса, оборудованного зажимом для соединения с крышкой резервуара;
- крышки для защиты от пониженного давления в форме диска, крышка удерживается на месте центрально расположенным стержнем на пружине;
- кольца для защиты от избыточного давления, фиксируемого на месте тремя стержнями на пружинах;
- защитной крышки.

Пока давление в резервуаре не превышает установленные нормы, винтовые пружины удерживают крышки в закрытом положении. Когда давление превысит силу, которую генерируют пружины, кольцо откроется под напором воздуха. Крышка для защиты от пониженного давления в форме диска закрывает отверстие снизу в центре клапана. Она прижимается к внешней крышке нормальным давлением, существующим внутри резервуара. В случае понижения давления, пружина центрального удерживающего стержня сжимается и отпускает крышку. Воздух, попадающий в резервуар снаружи, быстро уравновешивает давление, толкая крышку обратно в положение «закрыто».

Особенности эксплуатации и технологические преимущества:

• пропускная способность до 13000 м³/час;
• предустановленное давление для начала работы клапана – от -0,005 Атм до +0,05 Атм, с возможностью индивидуальной регулировки отрицательного давления до -0,001 Атм, и избыточного давления в диапазоне от +0,03 Атм до +0,08 Атм;
• корпус клапана изготовлен из углеродистой стали;
• применяется для работы с любыми типами сыпучих материалов;
• простая и надежная конструкция;
• возможна установка датчиков (сенсоров), что позволяет использовать клапан в составе автоматических систем.
