Воздушный фильтр силоса SILOJET R03/24

Воздушный фильтр силоса SILOJET R03/24 — профессиональный пылеулавливающий узел для установки на крышу силоса или бункера, предназначенный для эффективной вентиляции и очистки выбросного воздуха при пневматической загрузке сыпучих материалов. Фильтр работает как вентиляционный элемент ёмкости: при подаче цемента, золы, минерального порошка или другого мелкодисперсного продукта в силос поступает значительный объём воздуха, который должен быть организованно выведен наружу.

SILOJET R03/24 обеспечивает контролируемый выход воздуха, при этом пыль и частицы продукта удерживаются внутри фильтра и возвращаются обратно в силос. Это снижает потери материала, поддерживает чистоту рабочей зоны и помогает соблюдать нормативы по запылённости.

Конструкция и исполнение

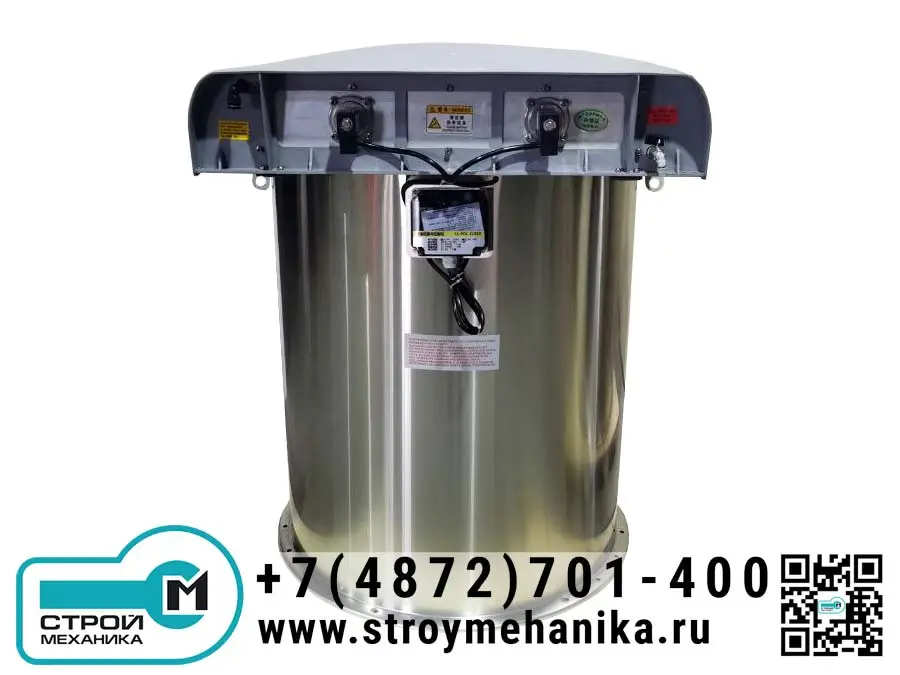

Корпус фильтра выполнен в цилиндрическом исполнении из нержавеющей стали, что обеспечивает высокую стойкость к коррозии, абразивному воздействию пыли и перепадам температур при эксплуатации на открытых площадках. Конструкция рассчитана на длительную работу в условиях РБУ/БСУ, цементных складов и узлов пневмотранспорта.

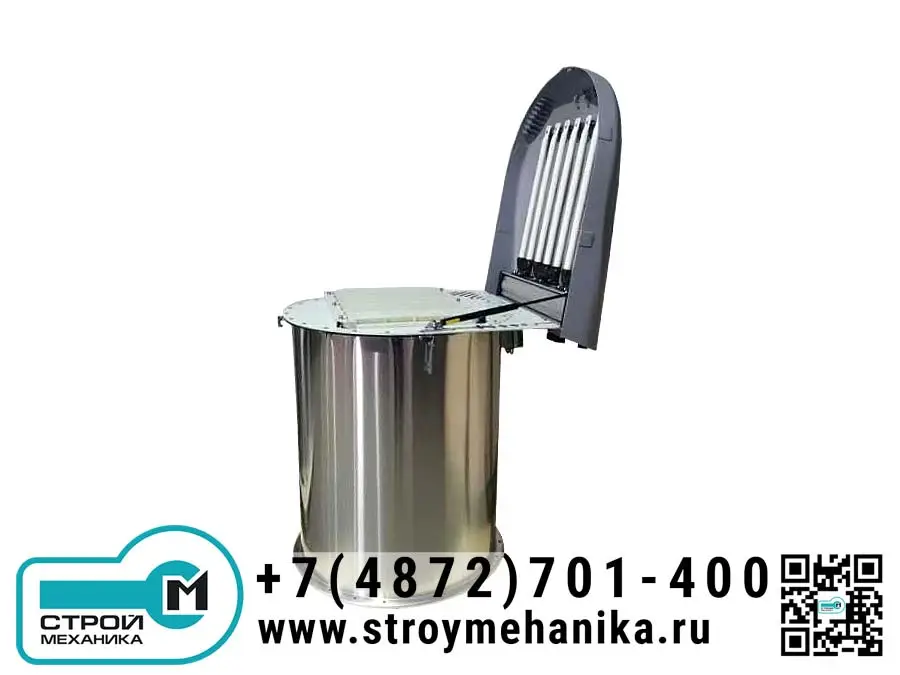

Верхняя часть корпуса выполнена в виде откидной защитной крышки, которая одновременно защищает фильтр от осадков и обеспечивает удобный доступ для регламентного обслуживания.

Фильтрующие элементы

Внутри корпуса размещены вертикально установленные складчатые картриджные фильтроэлементы из полипропиленового материала (PP). Большая суммарная фильтрующая поверхность 24 м² обеспечивает высокую пропускную способность по воздуху при компактных габаритах и стабильную эффективность улавливания пыли даже при интенсивной загрузке силоса.

Складчатая структура фильтроэлементов увеличивает площадь фильтрации на единицу объёма и способствует равномерному распределению воздушного потока, что положительно влияет на ресурс элементов.

Импульсная регенерация

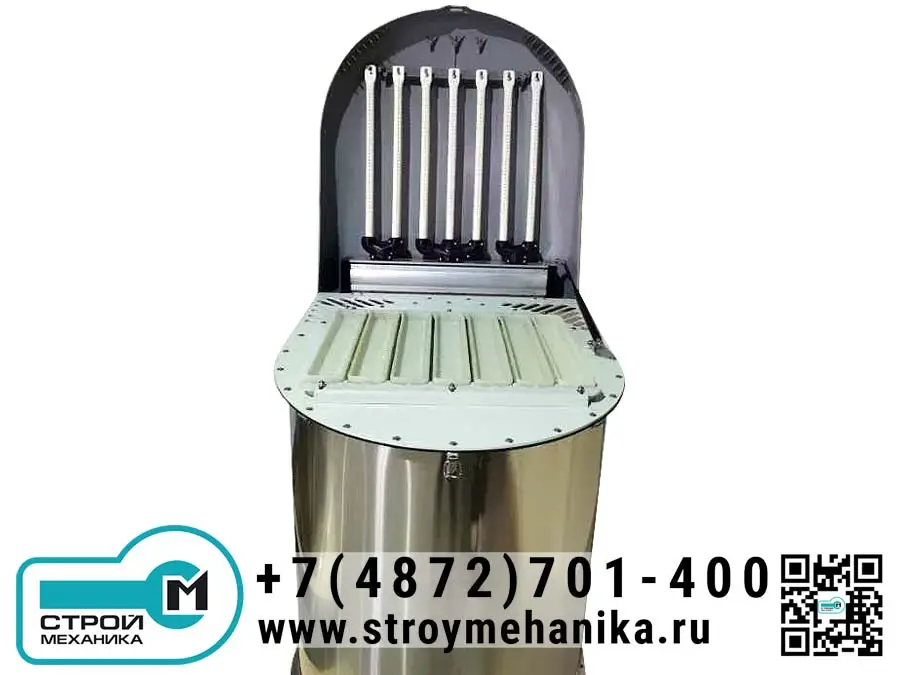

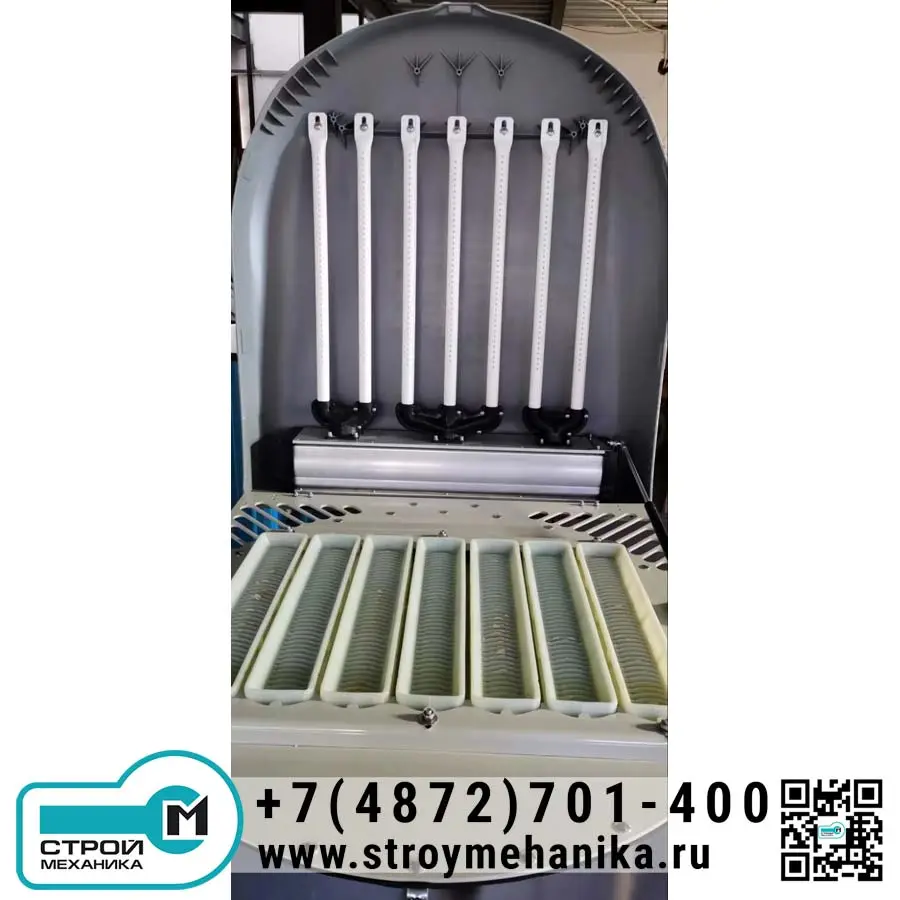

Ключевая особенность фильтра SILOJET R03/24 — встроенная система импульсной пневмоочистки. В верхней части корпуса расположены продувочные трубки с соплами, подающие кратковременные импульсы сжатого воздуха на фильтрующие элементы.

Обратный ударный поток эффективно стряхивает слой пыли с поверхности картриджей. Отделившаяся пыль осыпается обратно в силос — без внешних мешков, без накопления отходов и без потерь продукта.

Принцип работы

1. Фаза фильтрации. При пневматической загрузке силоса воздух, вытесняемый поступающим продуктом и насыщенный взвешенными частицами, поднимается в верхнюю часть емкости и поступает в корпус фильтра R03. Здесь воздушный поток проходит изнутри наружу через вертикальные фильтрующие картриджи. Твердые частицы (пыль) задерживаются на внутренней поверхности фильтровального материала, а очищенный воздух выходит в атмосферу через защитный кожух.
2. Фаза регенерации (импульсная продувка). Для предотвращения забивания фильтров и роста сопротивления встроенная система автоматической очистки периодически активируется. Управляемые соленоидными клапанами, короткие мощные импульсы сжатого воздуха, подаваемые через эллиптические сопла высокоэффективных продувочных труб, направляются в диффузоры Вентури каждого картриджа. Это создает обратную ударную волну, которая эффективно стряхивает слой пыли с фильтрующей поверхности.
3. Возврат продукта. Отделенная от фильтров пыль под действием силы тяжести осыпается вниз и возвращается обратно в силос, не теряя продукт. Процесс регенерации происходит без остановки процесса загрузки силоса, обеспечивая непрерывную и эффективную работу системы вентиляции.

Обслуживание и монтаж

Сервисная часть фильтра рассчитана на промышленную эксплуатацию. Откидная крышка с газовой пружиной обеспечивает безопасный и удобный доступ к фильтрующим элементам и узлам продувки. Замена картриджей выполняется без сложной разборки корпуса, что снижает простой оборудования.

Основание фильтра выполнено во фланцевом исполнении, что обеспечивает жёсткую установку на крыше силоса и герметичность при работе с переменными перепадами давления, характерными для пневмотранспорта.

Преимущества

• Высокая эффективность улавливания пыли за счёт фильтрующей поверхности 24 м².
• Нержавеющий корпус — высокая коррозионная стойкость и долговечность.
• Встроенная импульсная самоочистка — фильтр не забивается, пыль возвращается в силос.
• Быстрое и удобное обслуживание благодаря откидной крышке.
• Повышенная безопасность обслуживания за счёт газовой пружины.
• Стабильная производительность и простая эксплуатация.
• Фланцевый монтаж — надёжная и герметичная установка.

Область применения

• цемент, минеральный порошок, известь, гипс;
• зола-унос, микрокремнезём и другие мелкодисперсные материалы;
• сухие химические порошки и грануляты.

Типовые места установки

• силосы цемента и золы на РБУ/БСУ;
• силосы минерального порошка на асфальтобетонных заводах;
• бункеры и силосы с пневмотранспортом на линиях дозирования и фасовки;
• узлы приёмки сыпучих материалов из цементовозов.
