Лопастной датчик уровня ILTD0 220В

Универсальный лопастной датчик-сигнализатор уровня для контроля предельного заполнения или опустошения емкостей с сыпучими материалами. Исполнение с питанием 220В переменного тока обеспечивает простое подключение к стандартной промышленной сети, надежность и экономичность в эксплуатации.

Лопастной датчик уровня ILTD0 220В представляет собой сигнализатор предельного уровня, предназначенный для надежного и безотказного контроля наличия или отсутствия сыпучих материалов в технологических емкостях. Данное устройство является классическим и широко востребованным решением для автоматизации процессов хранения, транспортировки и дозирования порошкообразных, гранулированных и мелкокусковых продуктов в различных отраслях промышленности.

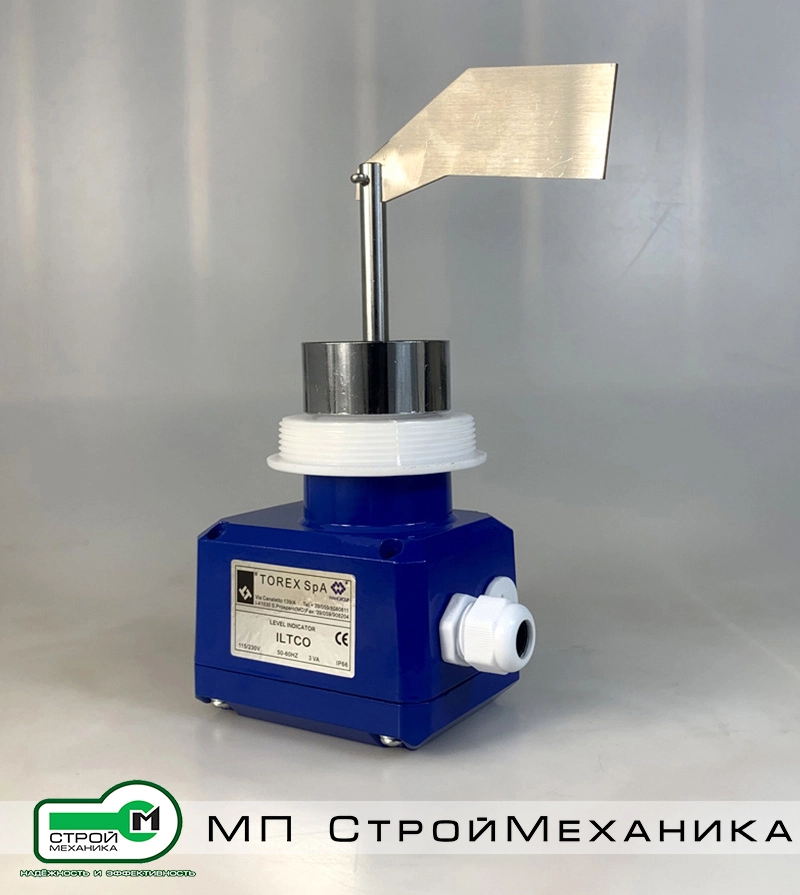

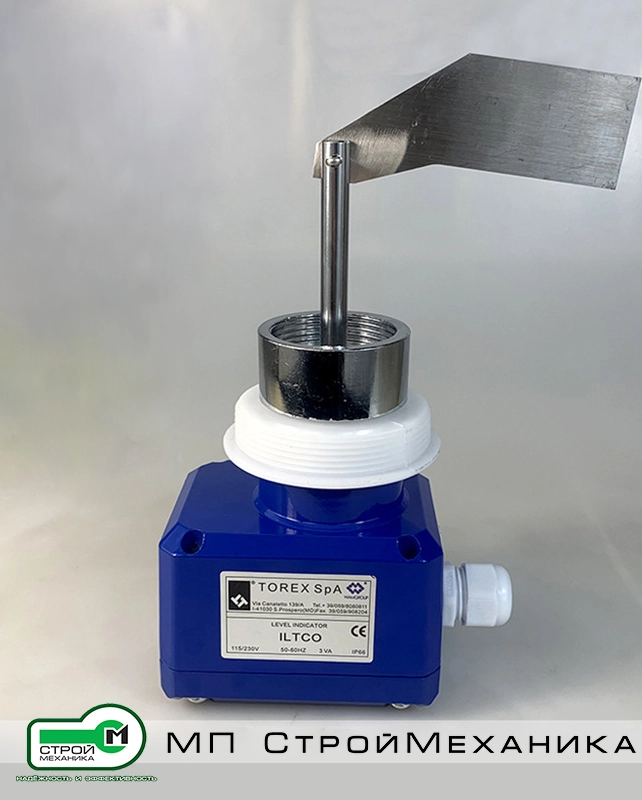

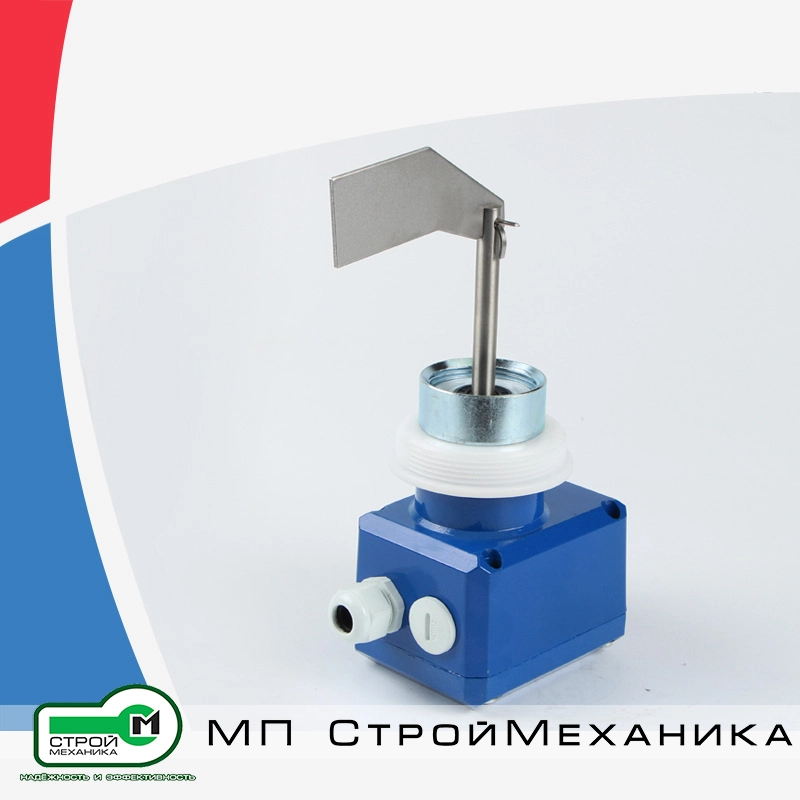

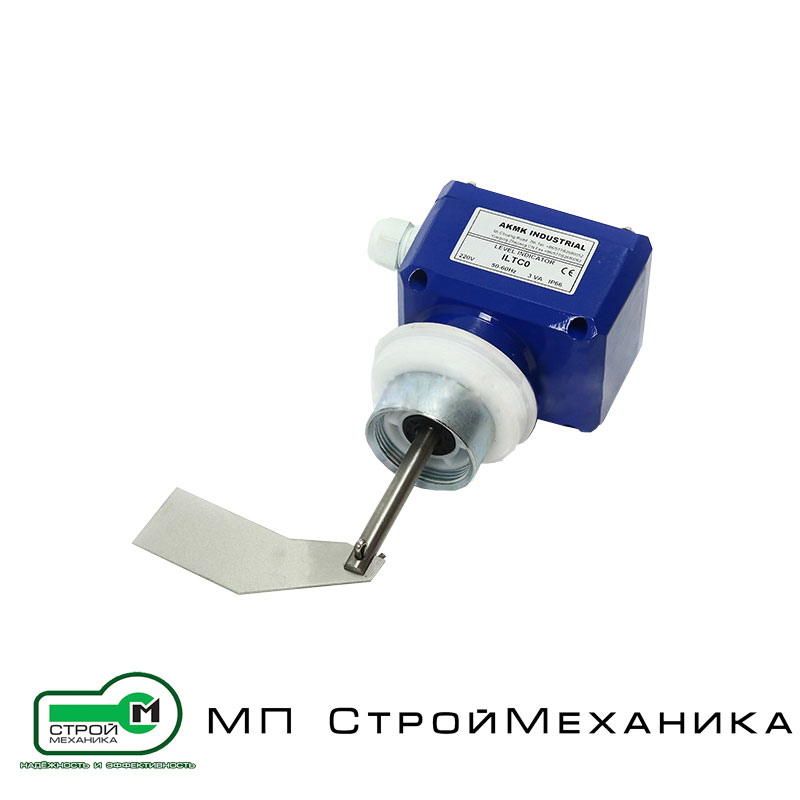

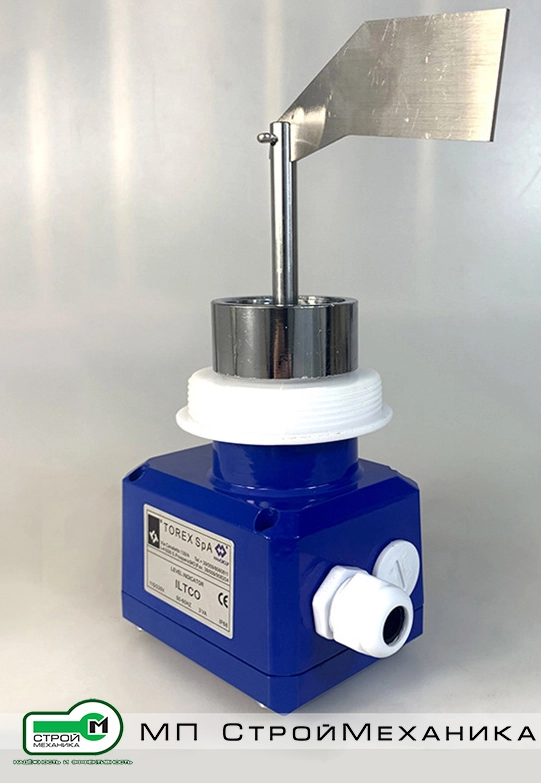

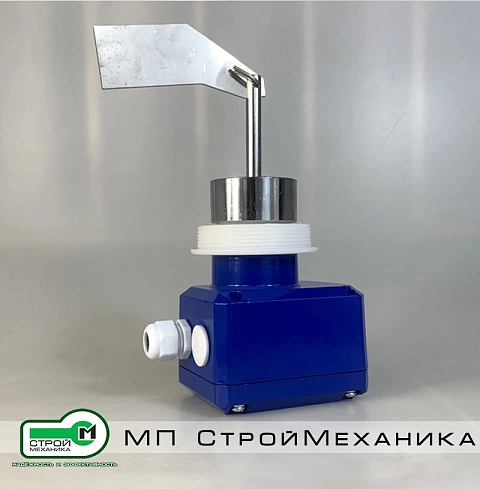

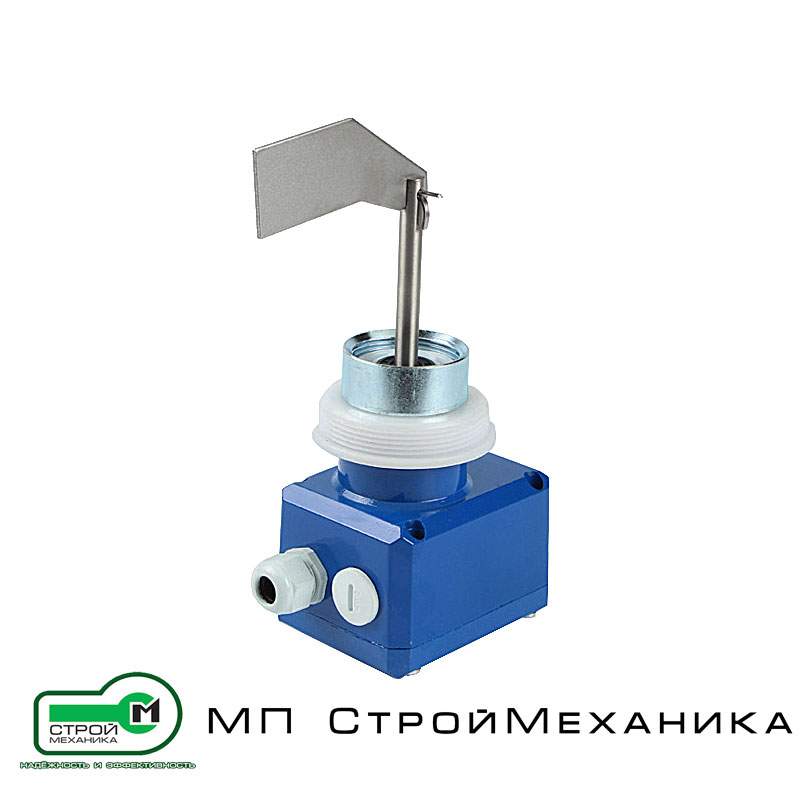

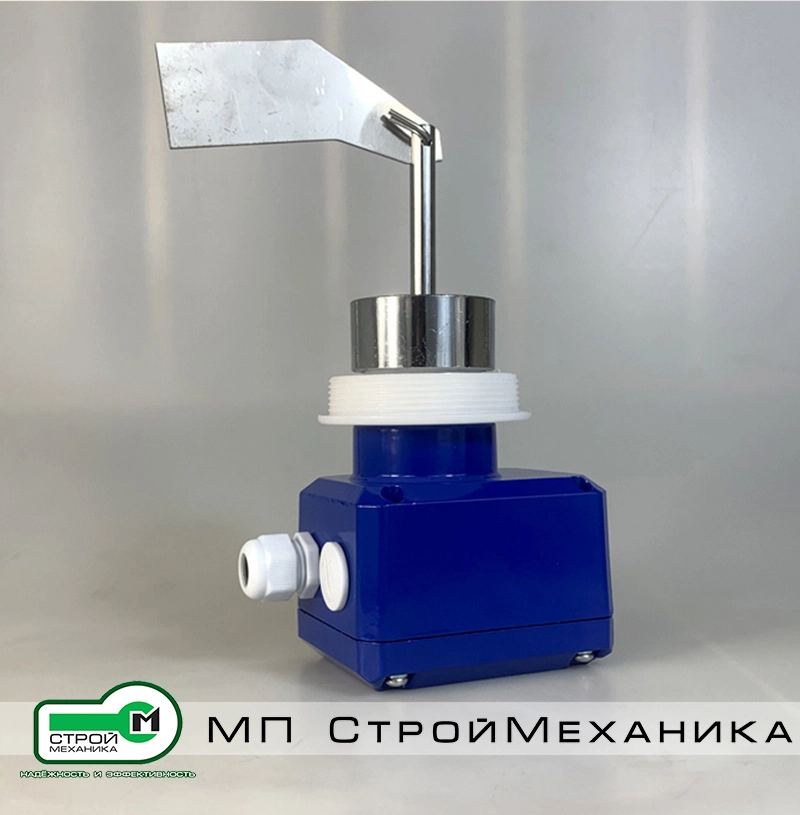

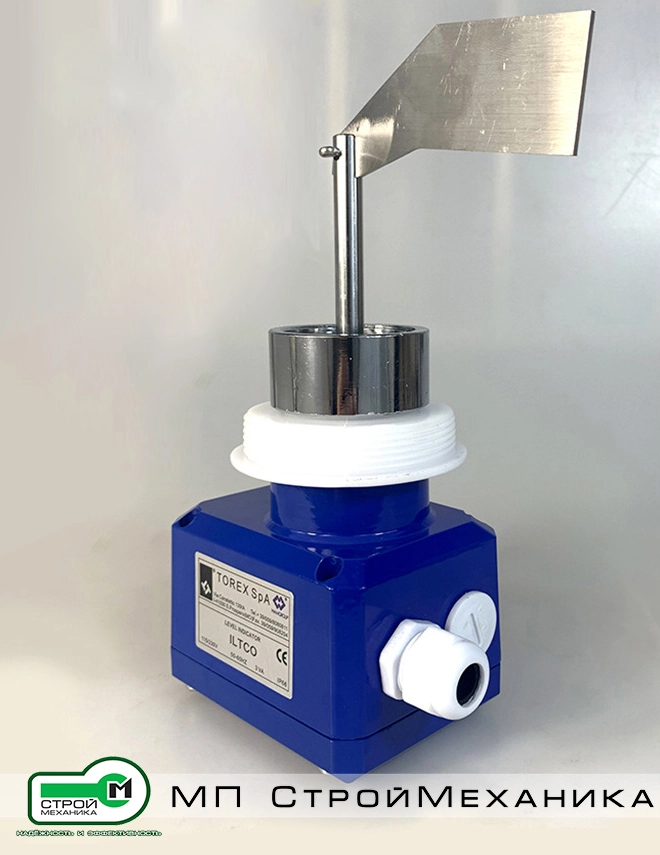

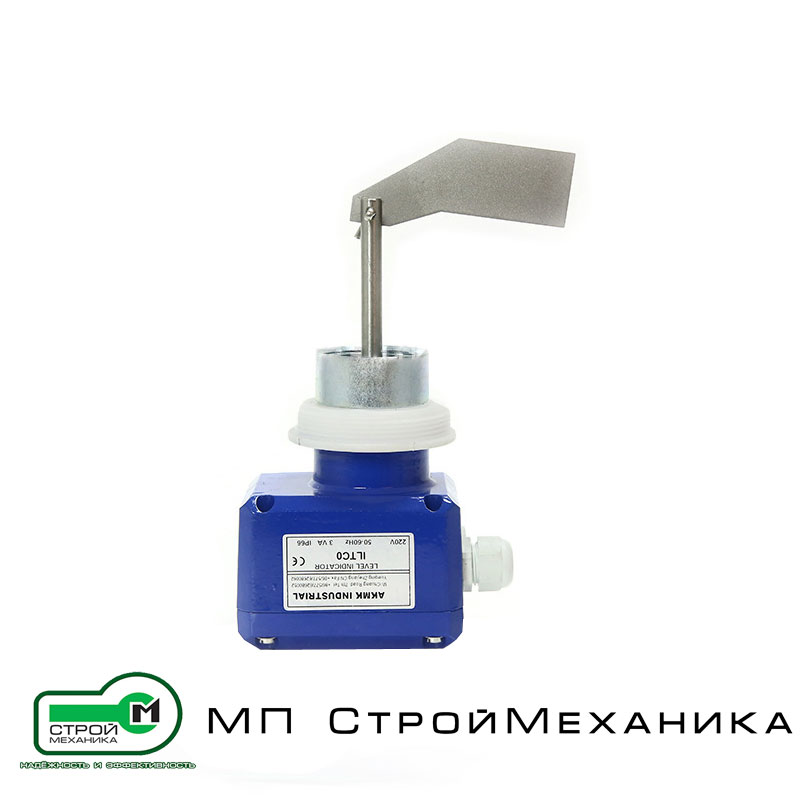

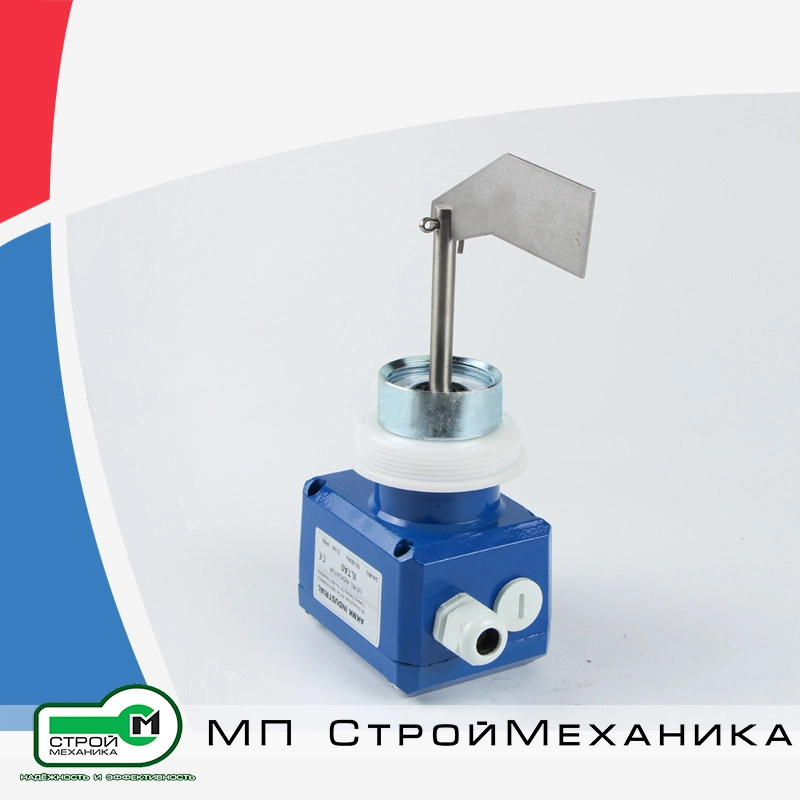

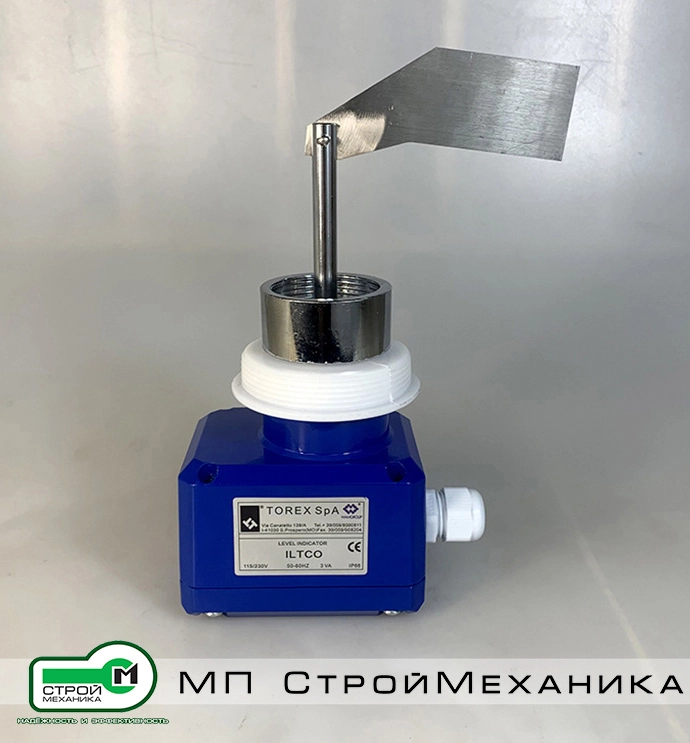

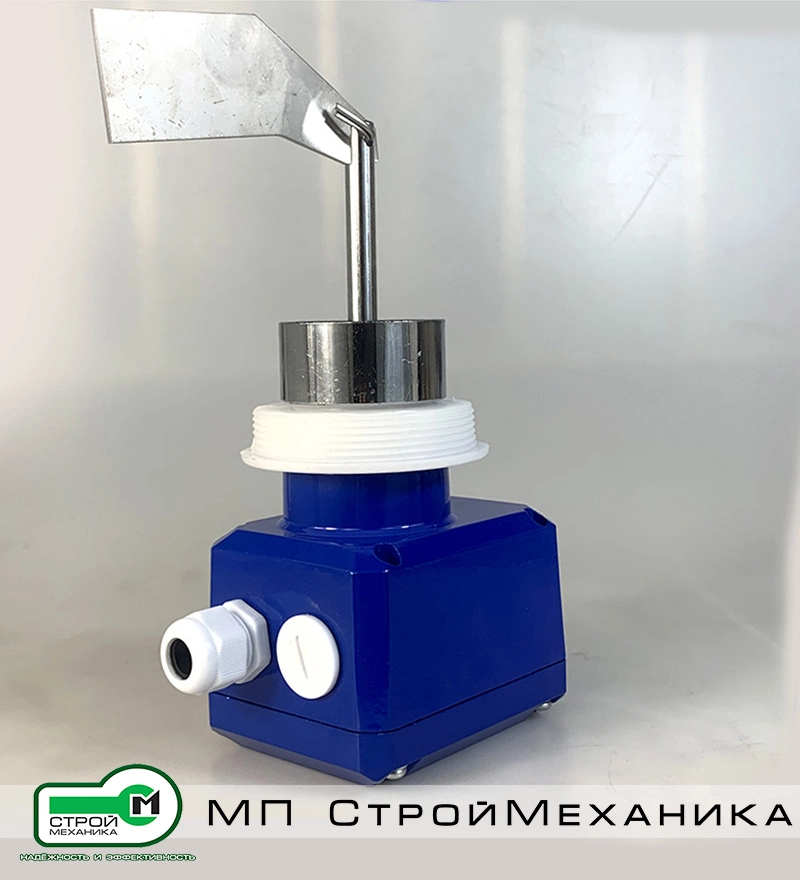

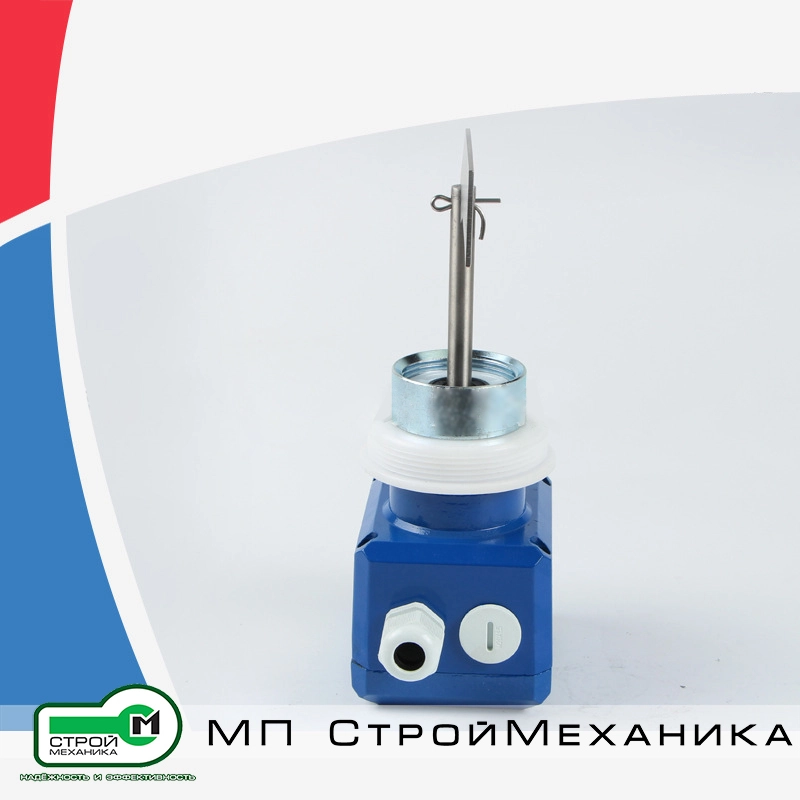

Прибор состоит из корпуса из алюминиевого сплава, внутрь которого встроен синхронный электродвигатель с редуктором и механизмом обратной связи. Основным рабочим органом является измерительная лопасть (щуп), которая через вал выводится в зону контроля. Принцип действия основан на механическом воздействии материала на вращающуюся лопасть. Прочная конструкция с опорным подшипником качения вала обеспечивает высокую стойкость к механическим нагрузкам и вибрациям, характерным для процессов выгрузки из силосов, что значительно продлевает срок службы прибора.

Ключевой особенностью модели ILTD0 220В является питание напряжением 220-240 В переменного тока (AC), что позволяет напрямую подключать его к стандартной промышленной электросети без необходимости использования дополнительных блоков питания или преобразователей. Это упрощает проектирование, снижает общую стоимость системы и минимизирует точки потенциального отказа. Датчик выполняет простую, но критически важную функцию: он выдает дискретный сигнал (через микровыключатель) при достижении материалом заданного уровня, что позволяет автоматике остановить подающий конвейер, включить аварию или запустить следующий технологический этап. Раздельное исполнение элемента крепления (фланца) и корпуса прибора повышает универсальность монтажа и облегчает обслуживание.

Принцип работы

1. Исходное состояние и запуск: После подачи питающего напряжения 220В, 50 Гц на датчик, встроенный синхронный двигатель через редуктор начинает медленно вращать измерительную лопасть (с частотой, как правило, около 1 об/мин). Вращение происходит свободно, пока лопасть находится в воздухе или в разрыхленном материале.
2. Обнаружение материала и формирование сигнала: Когда уровень сыпучего продукта в емкости достигает зоны установки датчика, лопасть встречает сопротивление материала, что приводит к ее остановке. Механическая система (приводной вал с подшипником и спиральной пружиной) фиксирует это торможение. Возникающий реактивный момент воздействует на микровыключатель внутри корпуса.
3. Срабатывание выхода и возврат: Внутренний микровыключатель изменяет состояние выходного сигнала датчика (например, замыкает или размыкает контакты). Этот сигнал поступает на контроллер АСУ ТП или в цепь управления, информируя систему о том, что уровень достиг точки срабатывания. Когда материал опускается ниже лопасти (например, после выгрузки), механическое сопротивление исчезает. Возвратная пружина освобождает вал, и двигатель снова запускает вращение лопасти, возвращая выходной сигнал в исходное состояние.

Преимущества

• Простота интеграции в промышленные сети. Питание 220В AC позволяет напрямую подключать датчик к стандартной трехфазной или однофазной сети на предприятии, что упрощает монтаж и снижает затраты на дополнительное оборудование.
• Высокая надежность и механическая прочность. Простая и проверенная механическая конструкция без сложной электроники обеспечивает бесперебойную работу в условиях высокой запыленности, влажности и вибрации. Опорный подшипник качения вала гарантирует долговечность даже при высоких боковых нагрузках.
• Экономичность и рентабельность. Является одним из самых недорогих решений для задач сигнализации предельного уровня по сравнению с более сложными радарными или емкостными датчиками, предлагая оптимальное соотношение цены и надежности.
• Универсальность монтажа и применения. Подходит для контроля уровня широкого спектра сыпучих материалов с плотностью от 100 г/л и размером частиц до 50 мм. Раздельный крепежный элемент и выбор резьбы (G 1½" или G 2½") обеспечивают гибкость установки на различные типы емкостей.
• Взрывозащищенное исполнение (опционально). Прибор может поставляться с сертификатами взрывозащиты ATEX и FM, что позволяет его безопасную эксплуатацию во взрывоопасных зонах (зоны 20, 21, 22 по ATEX), где присутствует горючая пыль.

Область применения

• Строительная индустрия: контроль уровня цемента, песка, гипса, сухих строительных смесей, керамзита в силосах и бункерах АБЗ, РБУ и заводов ЖБИ.
• Пластическая и химическая промышленность: мониторинг уровня полимерных гранул (ПВХ, ПЭТ, полипропилен), порошкообразных химикатов, минеральных удобрений.
• Пищевая и комбикормовая промышленность: сигнализация уровня муки, сахара, зерна, солода, сухого молока, гранулированных кормов в технологических емкостях.
• Производство бытовой химии: контроль наполнения бункеров с моющими средствами, стиральными порошками в виде гранул.
• Деревообрабатывающая промышленность: контроль уровня щепы, опилок, древесной муки.
