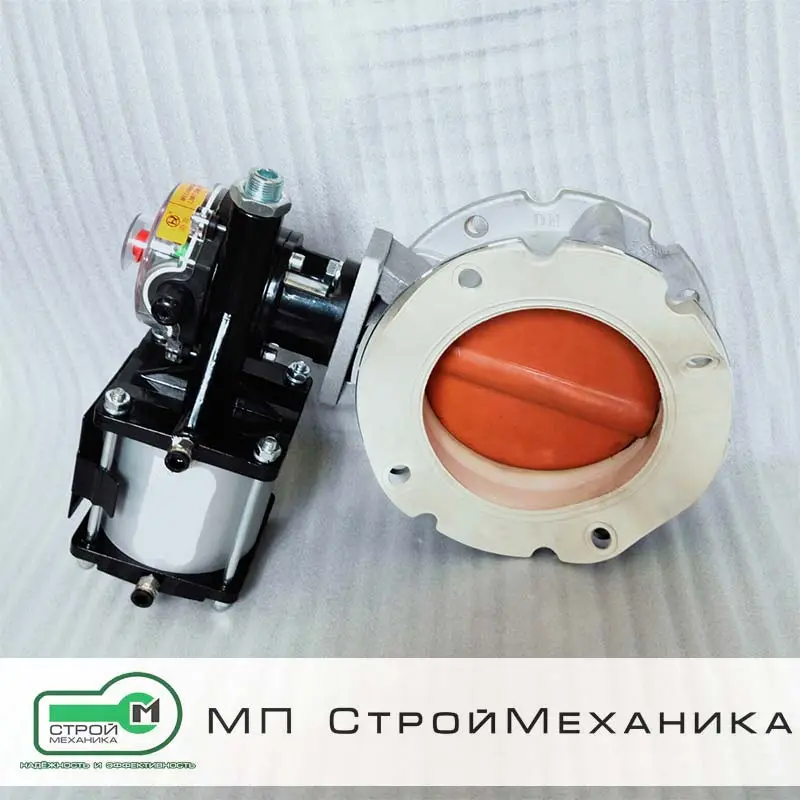

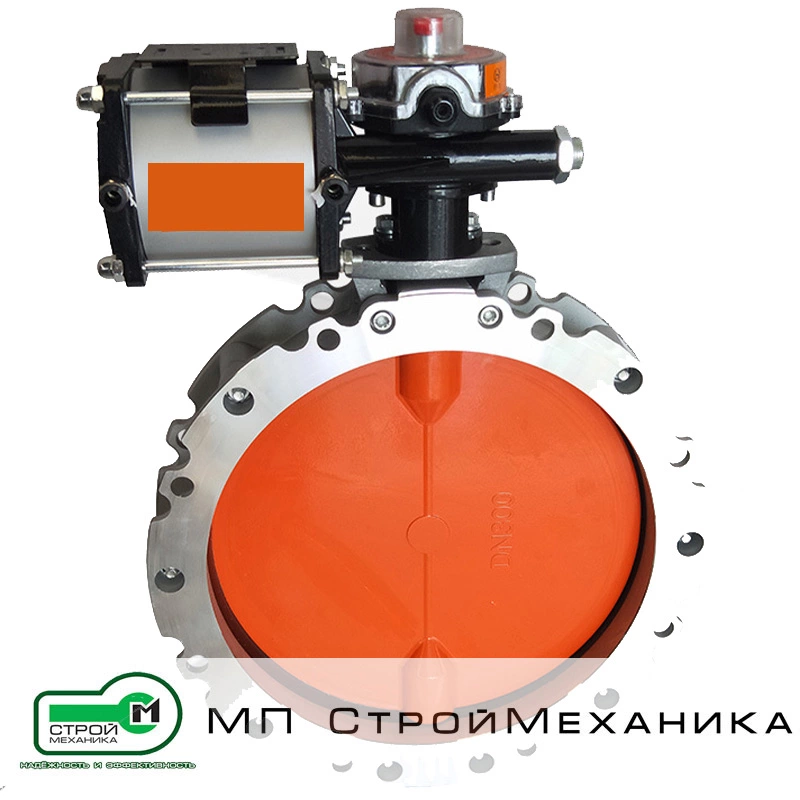

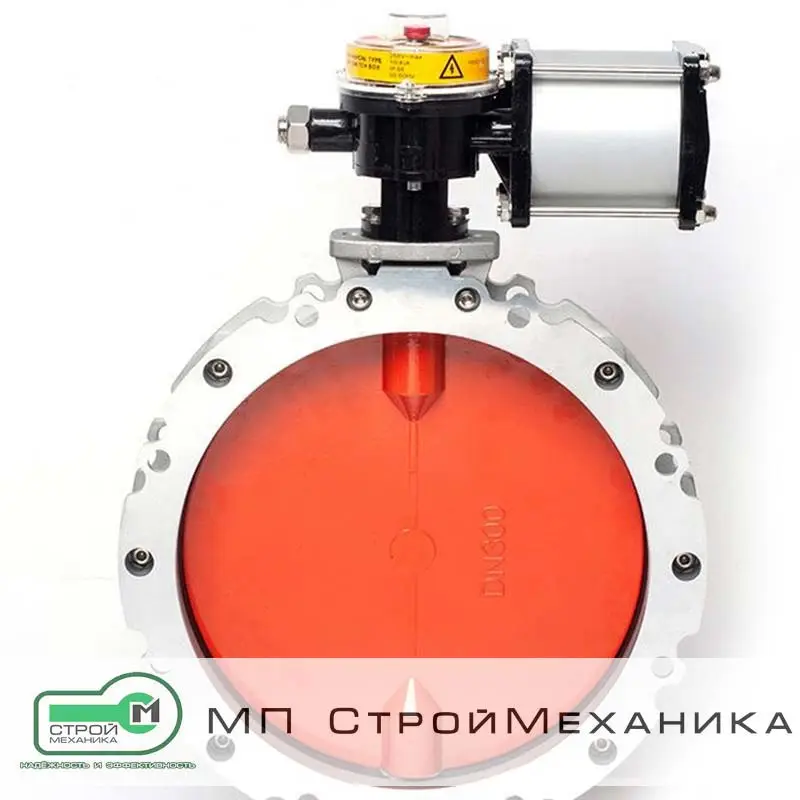

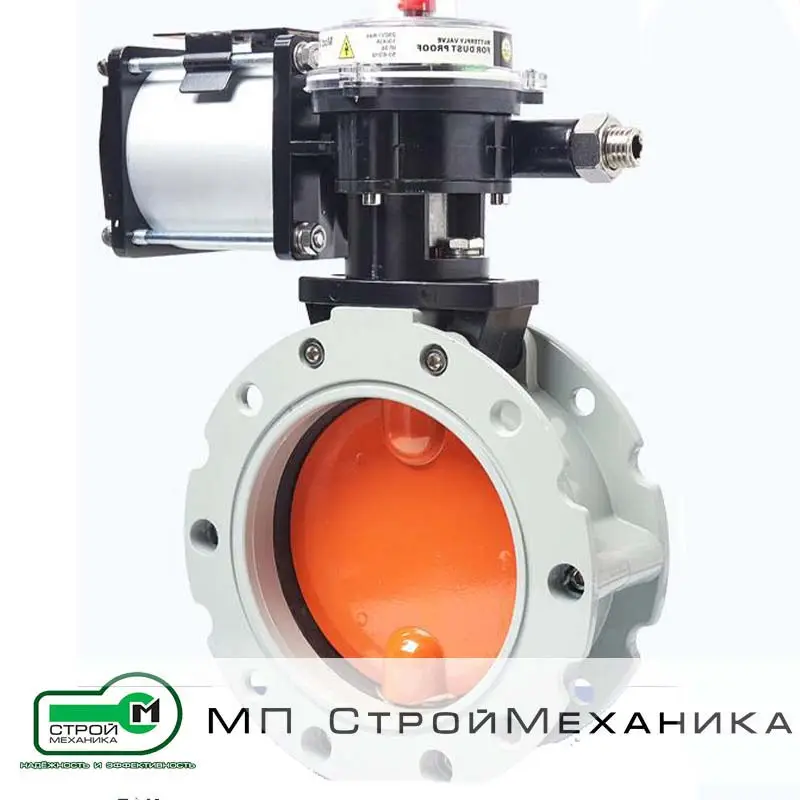

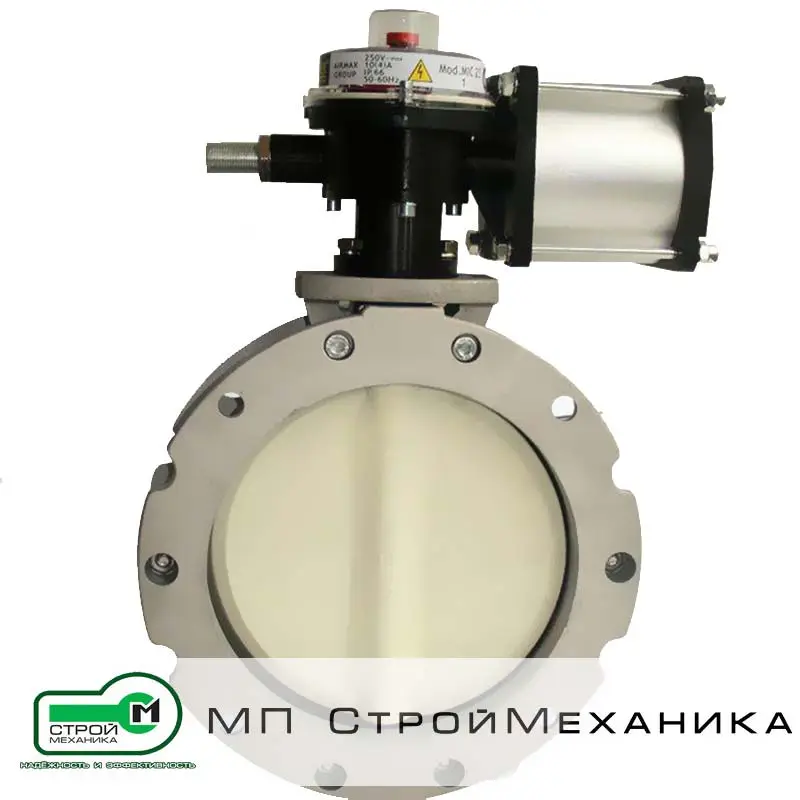

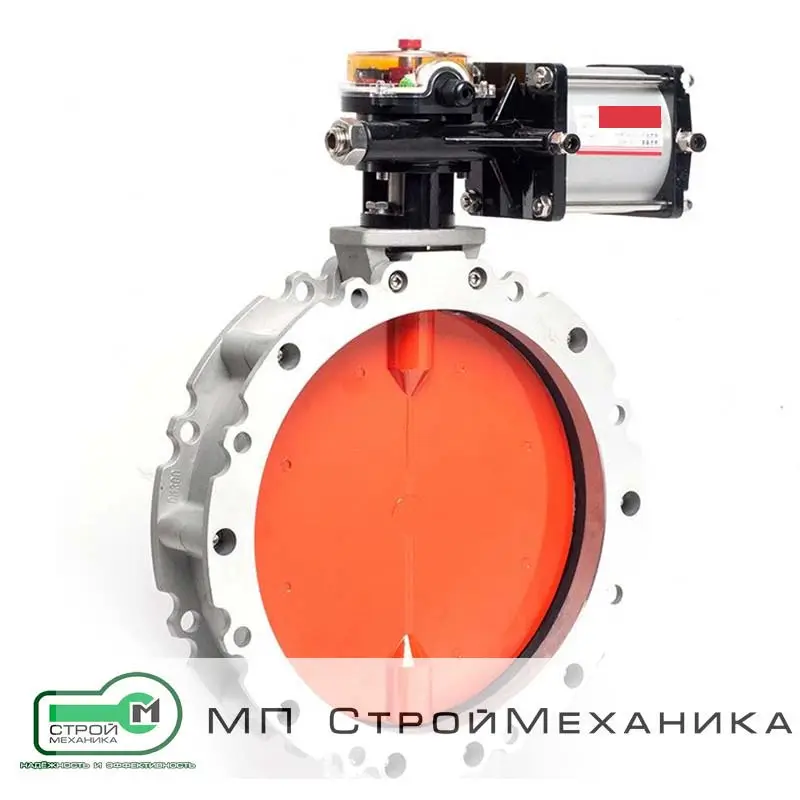

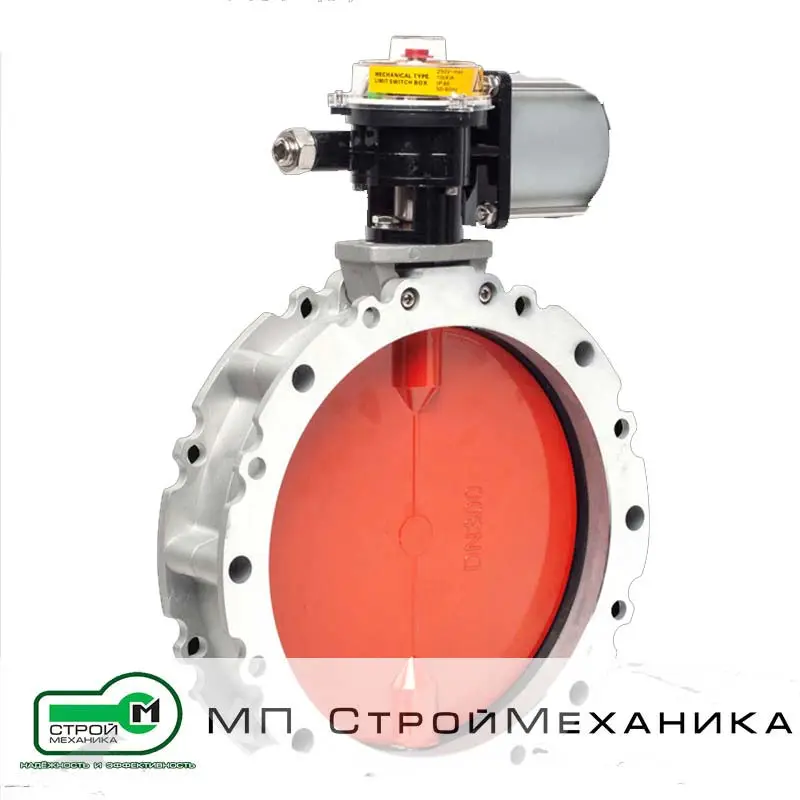

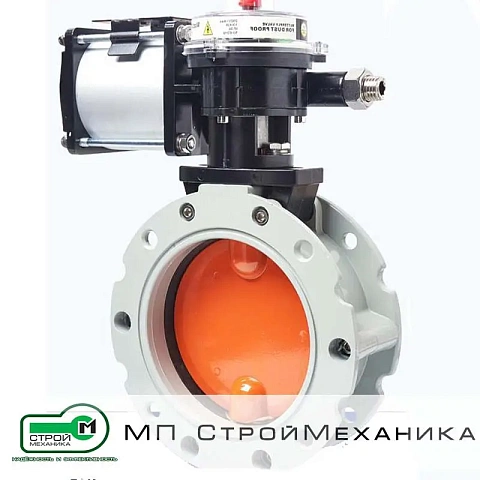

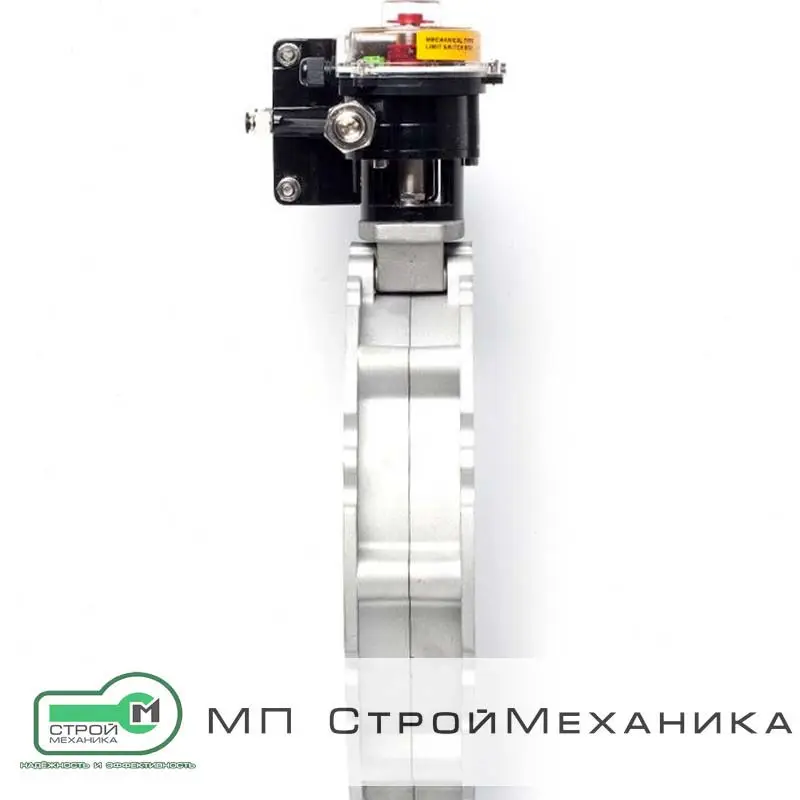

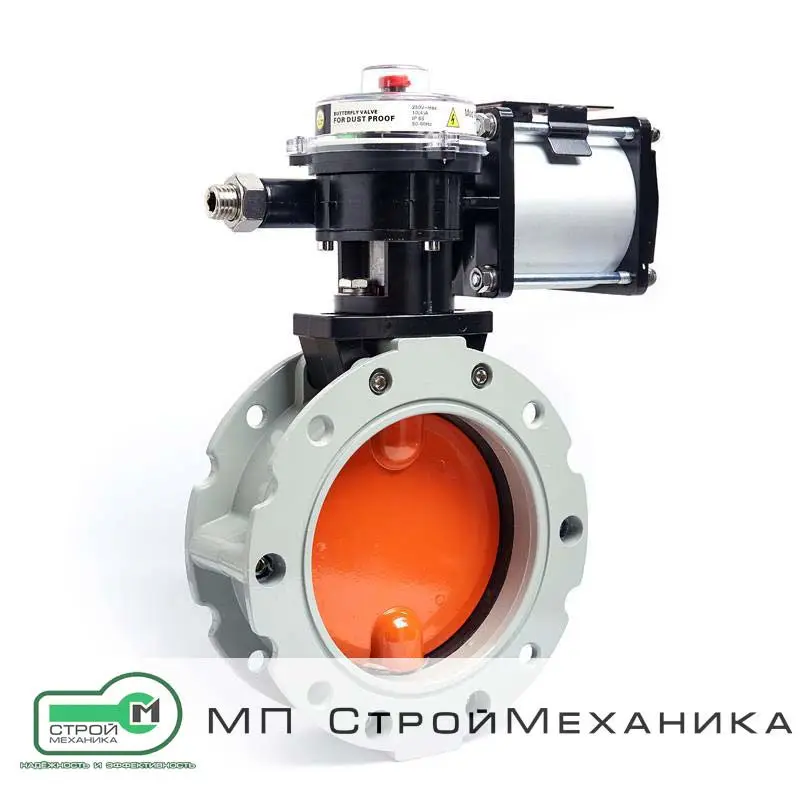

Затворы дисковые поворотные V2FS в комплекте с пневмоприводом CP 101 и датчиком положения MIC23

Дисковый затвор серии V2FS — промышленная запорно-регулирующая арматура четвертьоборотного типа для сыпучих порошкообразных и гранулированных материалов. Исполнение двухфланцевое (для установки в разрыв трубопровода/патрубка или под бункер/силос), в данном варианте поставляется в комплекте с пневмоприводом CP 101 и датчиком положения (концевым блоком) MIC23 для выдачи сигналов «Открыто/Закрыто» и интеграции в АСУ ТП.

Двухфланцевые дисковые затворы V2FS предназначены для надежного перекрытия или дозированного пропуска потока сухих материалов, перемещаемых самотеком либо пневмотранспортом. Узел затвора выполнен по классической четвертьоборотной схеме: поворотный диск вращается в корпусе и при закрытии формирует плотное прилегание к эластомерному уплотнению, обеспечивая пылезащиту и стабильную повторяемость закрытия в циклическом режиме.

Корпус затвора в промышленной практике данного класса выполняют как двухсоставной, из литого алюминиевого сплава, что уменьшает массу, упрощает монтаж и обслуживание, а также обеспечивает стабильную геометрию посадочных поверхностей. Для работы с различными материалами применяются диски из чугуна, стали с защитным полимерным покрытием либо нержавеющей стали (пищевые/коррозионные среды).

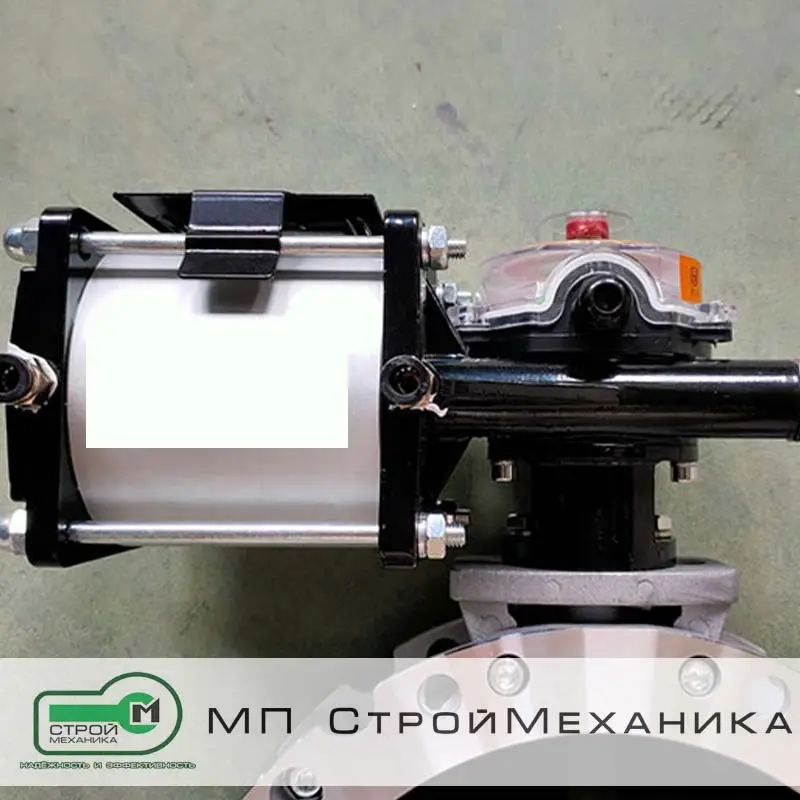

Поставляемый комплект автоматизации включает пневмопривод CP 101 (привод для операций «Открыть/Закрыть») и датчик положения MIC23. Пневмопривод обеспечивает быстрое и повторяемое переключение затвора, снижая зависимость от человеческого фактора, а датчик MIC23 дает дискретные сигналы положения для шкафов управления/контроллеров. Для подобных клапанов типовая допустимая разность давлений (для «пылеплотного» исполнения на сухих средах) указывается на уровне до 0,2 бар, что соответствует применению под бункерами/силосами.

Принцип работы

1. Работа затвора
   • В положении «Открыто» диск развернут параллельно направлению потока, материал проходит через проходное сечение.
   • При закрытии диск поворачивается на 90° и перекрывает проход.
   • В финальной фазе закрытия диск прижимается к эластомерному уплотнению, формируя пылезащитный контур (важно при сухих и мелкодисперсных материалах).
2. Работа пневмопривода CP 101
   • Привод выполняет четвертьоборотное перемещение (90°) для открытия/закрытия затвора. CP-серия предназначена именно для 90-градусного управления дисковыми затворами.
   • Типовые условия работы по рынку для CP.101: рабочее давление воздуха 2–8 бар, температура окружающей среды/привода −20…+80 °C.
   • Сопряжение привода с валом затвора выполняется через типовое шлицевое/соединительное решение.
3. Сигнализация положения MIC23
   • MIC23 работает как концевой блок/микропереключатель для дисковых затворов: формирует сигналы «Открыто/Закрыто».
   • Типовая степень защиты: IP65, электрические параметры контактов: 0–10 A / 400 V и 0–16 A / 250 V (в зависимости от цепи).

Преимущества

• Двухфланцевое исполнение — удобная интеграция в разрыв линии, под бункер/силос, на участки пневмотранспорта; меньше требований к переходным патрубкам по сравнению с однофланцевыми решениями.
• Легкий корпус на основе алюминиевого литья — снижение массы узла и нагрузки на патрубки/опоры, упрощение монтажа и сервиса.
• Выбор материала диска под среду: чугун для абразивных материалов, сталь с защитным покрытием для универсальных задач, нержавеющая сталь для коррозионных/пищевых сред.
• Небольшое число обслуживаемых элементов и удобство замены изнашиваемых компонентов (уплотнение/диск) — характерная особенность затворов данного класса.
• Автоматизация “из коробки”: пневмопривод CP 101 обеспечивает стабильное переключение, MIC23 дает обратную связь для АСУ ТП.
• Пылезащитное перекрытие для сухих материалов, применимое в задачах с невысоким перепадом давления.

Область применения

• силосы и бункера цемента, золы-уноса, извести, микрокальцита, гипса, минеральных порошков;
• участки разгрузки/пересыпки в дозаторах, шнеках, ленточных и цепных конвейерах;
• системы пневмотранспорта сухих материалов (перекрытие/отсечение/разграничение потоков);
• предприятия строительных смесей, бетонные узлы, переработка инертных и минеральных компонентов, зерновые и комбикормовые линии.
