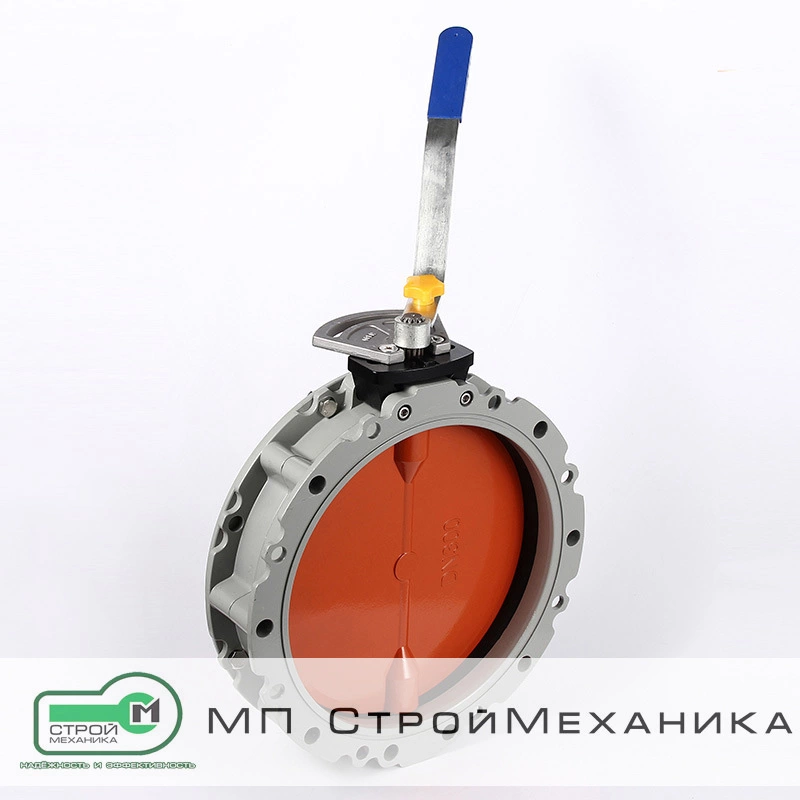

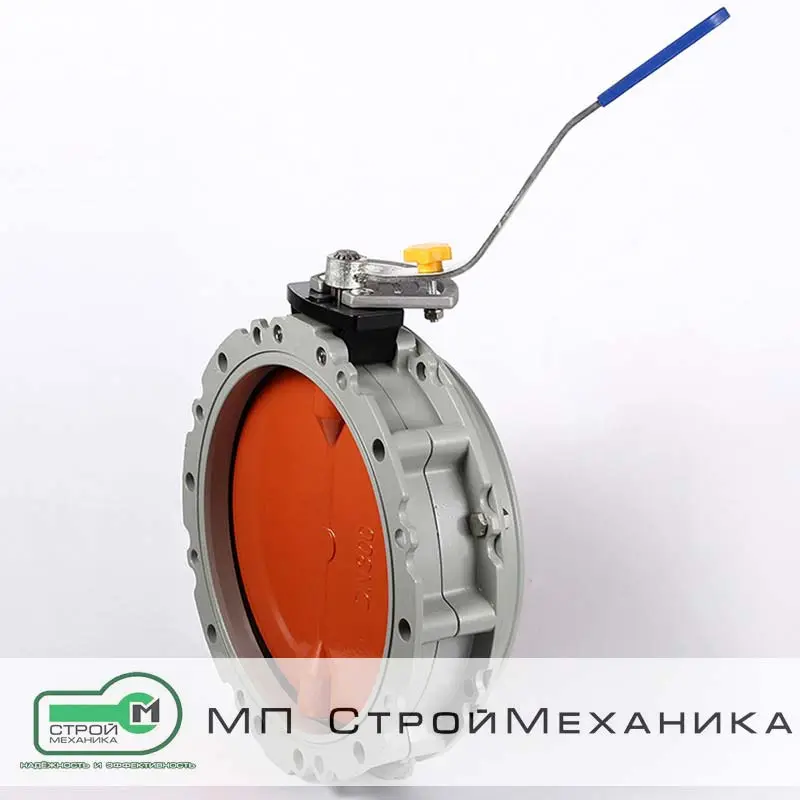

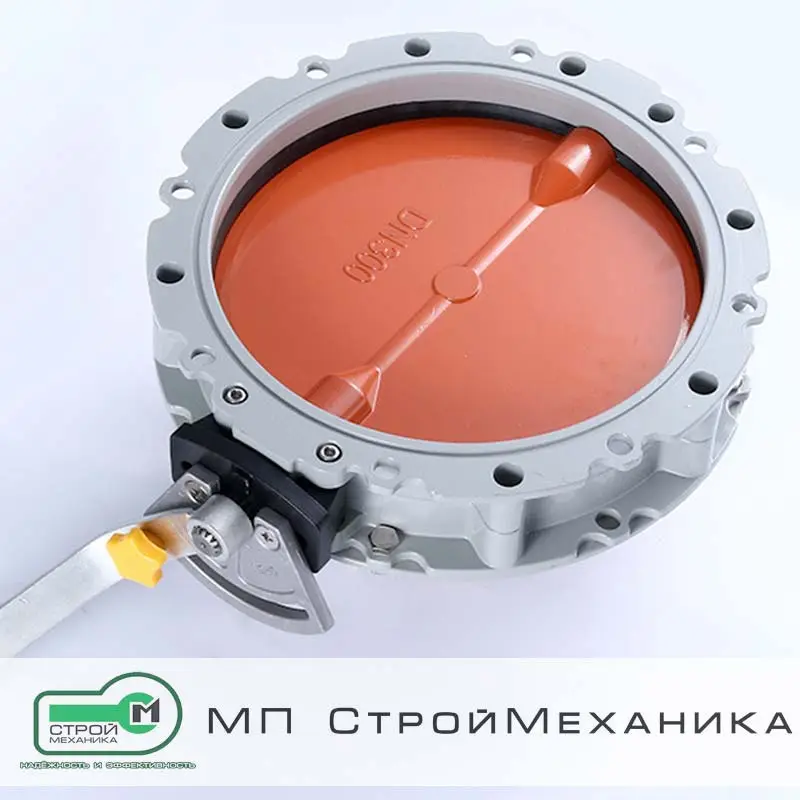

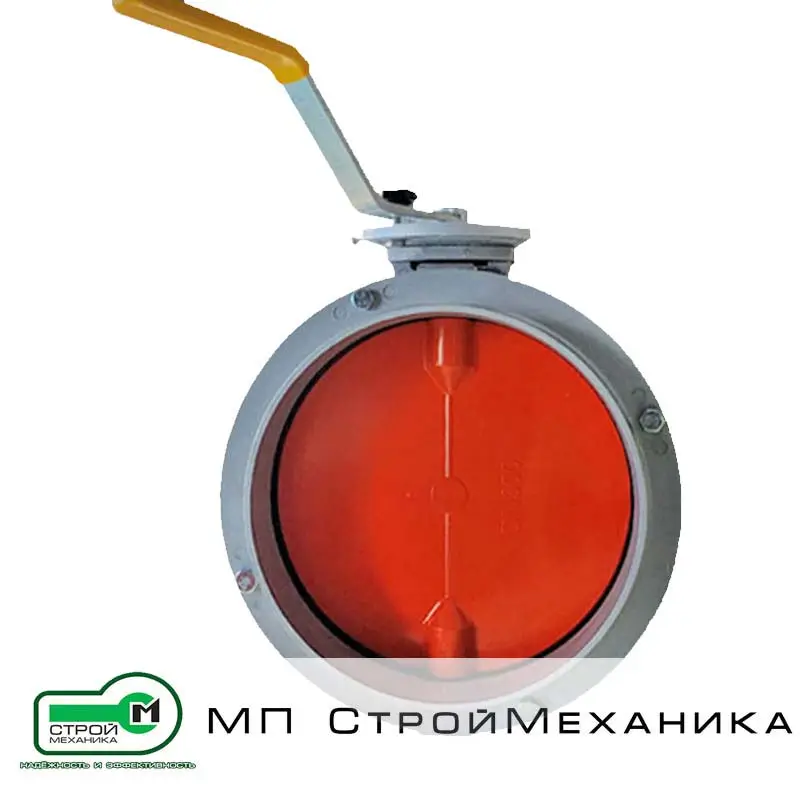

Затворы дисковые поворотные V1FS (в комплекте с ручным приводом)

Дисковый поворотный затвор V1FS с ручным приводом предназначен для механического перекрытия и дозированного отсечения порошкообразных и гранулированных материалов при самотёке и на участках пневмотранспорта. Исполнение V1FS — верхний монтажный фланец и нижняя часть под присоединение гибкого рукава/гофры, что удобно для узлов выгрузки из бункеров и силосов.

Затвор V1FS (комплект с ручным приводом) — это компактная запорная арматура четвертьоборотного типа («диск-бабочка»), рассчитанная на работу с сухими сыпучими материалами: цементом, известью, золой, минеральными порошками, гранулятом, зерновыми продуктами и аналогичными средами. Основная задача узла — быстро и повторяемо перекрывать поток под силосом/бункером либо врезаться в технологическую линию там, где необходимо отсечение самотёка и снижение выброса пыли при переключениях «открыто/закрыто».

Конструктивно V1FS выполнен на базе корпуса из двух полуколец (полукорпусов) из алюминиевого сплава, полученных литьём под давлением: такая компоновка обеспечивает малую массу, стабильную геометрию посадочных поверхностей и удобство сервисного обслуживания. Внутри корпуса предусмотрена уплотнительная зона с эластомерной вставкой, которая при сборке получает предварительное поджатие и обеспечивает герметичное прилегание диска по периметру. В результате снижается подсос воздуха и пыление в зоне отсечки, что особенно важно для узлов с аспирацией и пневмотранспортом.

Запирающий орган — поворотный диск на полуосях, материал которого подбирают под рабочую среду: для высокоабразивных материалов (песок, минеральные наполнители) применяют чугунный диск; для типовых порошков — диск из стали с износостойким полимерным покрытием; для коррозионных/пищевых задач — нержавеющая сталь (SS/AISI 304). Такая унификация позволяет «настраивать» ресурс и стойкость узла под конкретный продукт без изменения базовой компоновки затвора.

Принцип работы

1. Открыто: диск ориентирован вдоль проходного сечения — материал проходит самотёком.
2. Закрытие: оператор вращает рукоятку ручного привода, диск поворачивается на 90° и перекрывает канал.
3. Герметизация: в закрытом положении диск прижимается к уплотнению по окружности. Конструкция рассчитана на герметичность и допускает работу при перепаде давления до 0,2 бар.
4. Сервис: двухсоставной корпус и унифицированные элементы позволяют выполнять обслуживание (замена уплотнения/диска) с минимальным временем простоя.

Преимущества

• Однофланцевое исполнение V1FS: верхний фланец для монтажа под бункер/силос и нижняя часть, пригодная для крепления гибкого рукава (компенсация вибраций и небольших несоосностей).
• Корпус из алюминиевого сплава, из двух полу-корпусов: малая масса, технологичность сервиса и стабильность геометрии.
• Герметичность и работа по перепаду давления до 0,2 бар.
• Сменные диски под продукт: чугун / сталь с полимерным покрытием / нержавеющая сталь SS 304.
• Ручной привод повышает управляемость: обеспечивает удобство работы при «тяжёлых» продуктах, слёживаемости или повышенном трении в уплотнении.
• Регулируемые упоры хода повышают повторяемость крайних положений и снижают риск недозакрытия.
• Опциональность исполнения: доступны решения для пищевых применений и варианты для потенциально взрывоопасных зон (ATEX) — при подборе комплектации под проект.

Область применения

• Узлы выгрузки под силосами и бункерами: цемент, зола, известь, сухие смеси, минеральные порошки.
• Дозирующие участки перед шнеками, питателями, смесителями, фасовочными линиями (режим «отсечь/подать»).
• Отсечение потоков в линиях аспирации.
• Зерновые/комбикормовые производства, переработка гранулята и других сухих продуктов.
