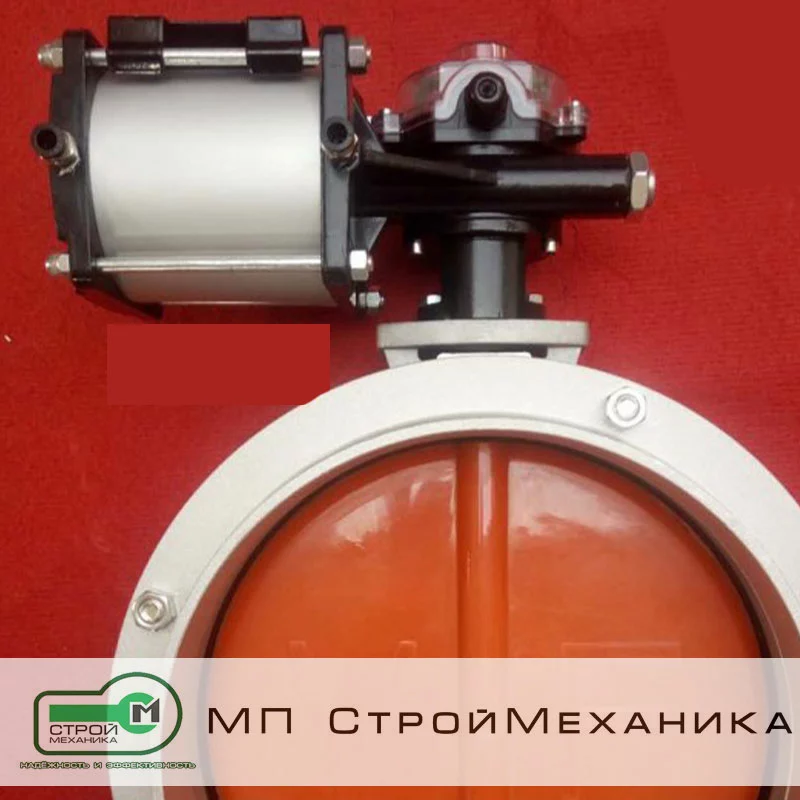

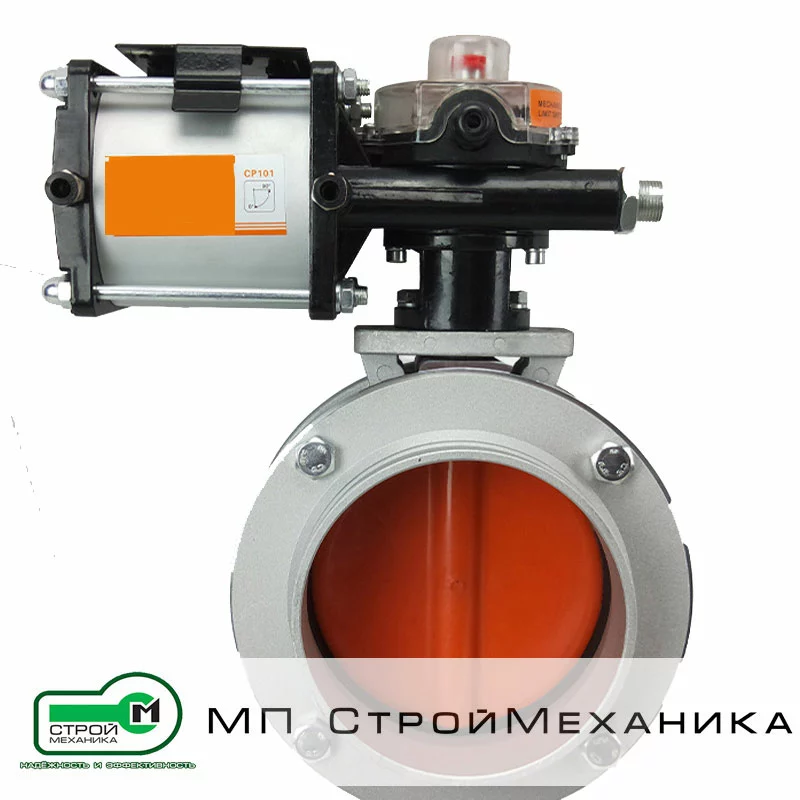

Затворы дисковые поворотные V1FS в комплекте с пневмоприводом CP 101 и датчиком положения MIC23

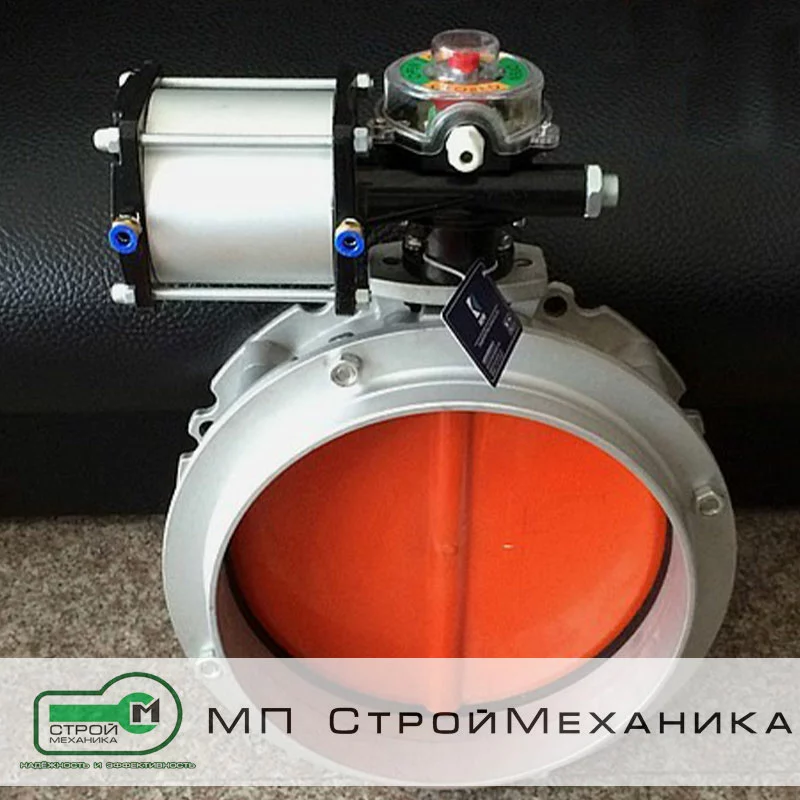

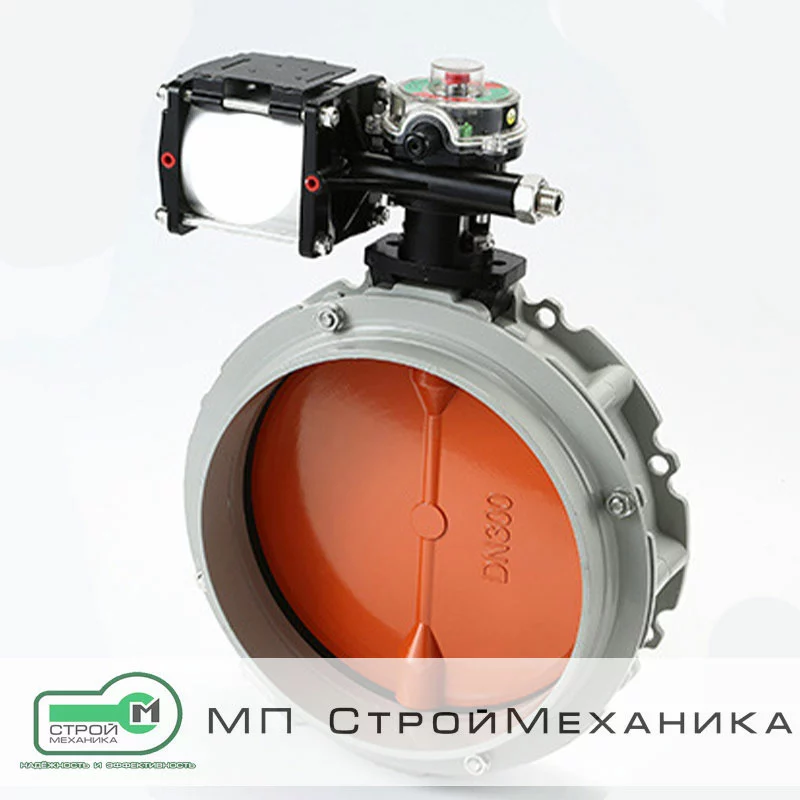

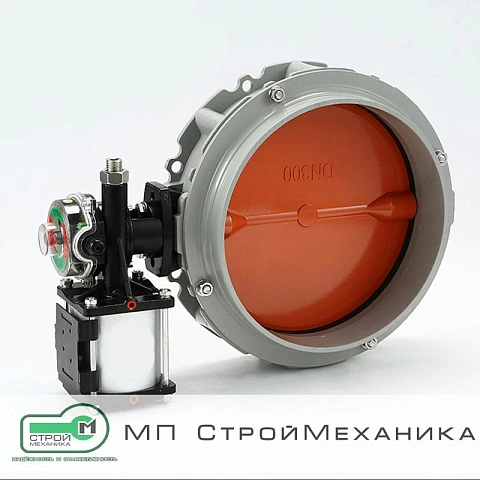

Дисковый поворотный затвор V1FS в комплекте с пневмоприводом CP101 и датчиком положения MIC23 — это компактный запорный орган для надежного перекрытия/отсечения потока сухих сыпучих материалов (порошков и гранулята) при самотёке и в узлах пылеудаления/аспирации. Конструкция рассчитана на технологическое оборудование (бункера, силосы, разгрузочные воронки, шнеки, участки пневмотранспорта), где важны герметичность, малый вес узла и удобство сервисного обслуживания.

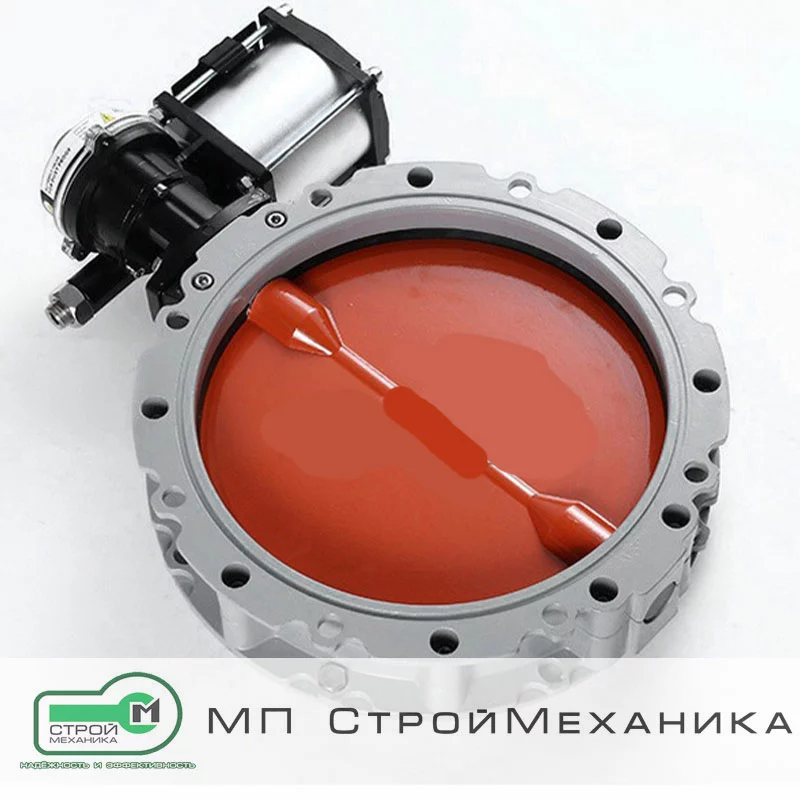

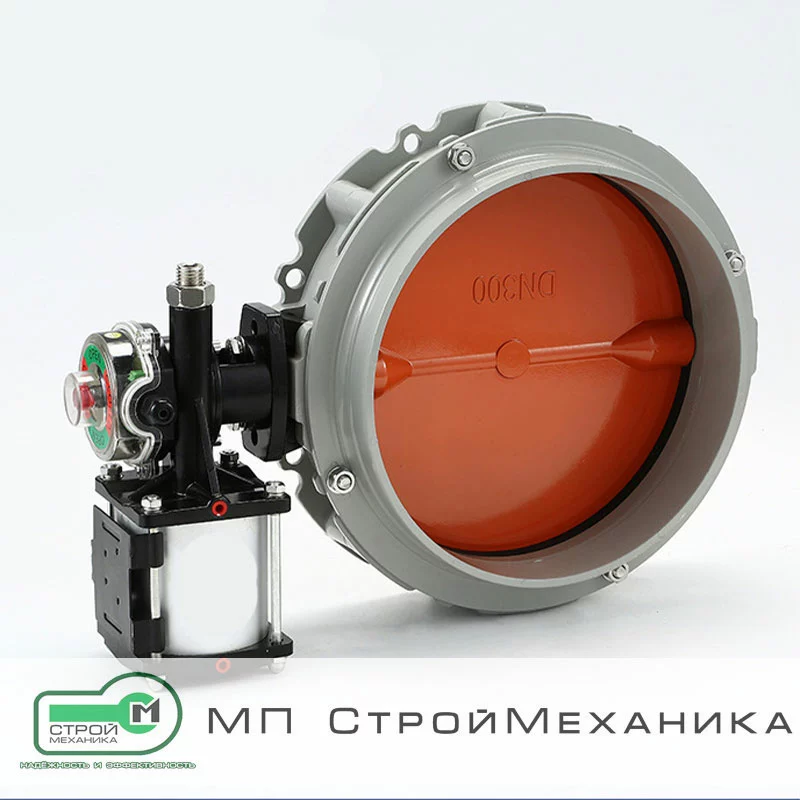

Корпус затвора выполнен в виде двух литых полу-корпусов из алюминиевого сплава, стягиваемых крепежом. Такая компоновка обеспечивает геометрическую стабильность, повторяемость посадочных поверхностей и быстрый доступ к сменным элементам (уплотнение/диск) без сложных разборок трубопроводной обвязки. Внутри корпуса установлено эластомерное уплотнение с предварительным поджатием, которое формирует плотное прилегание к диску и минимизирует подсос воздуха и выброс пыли при закрытии.

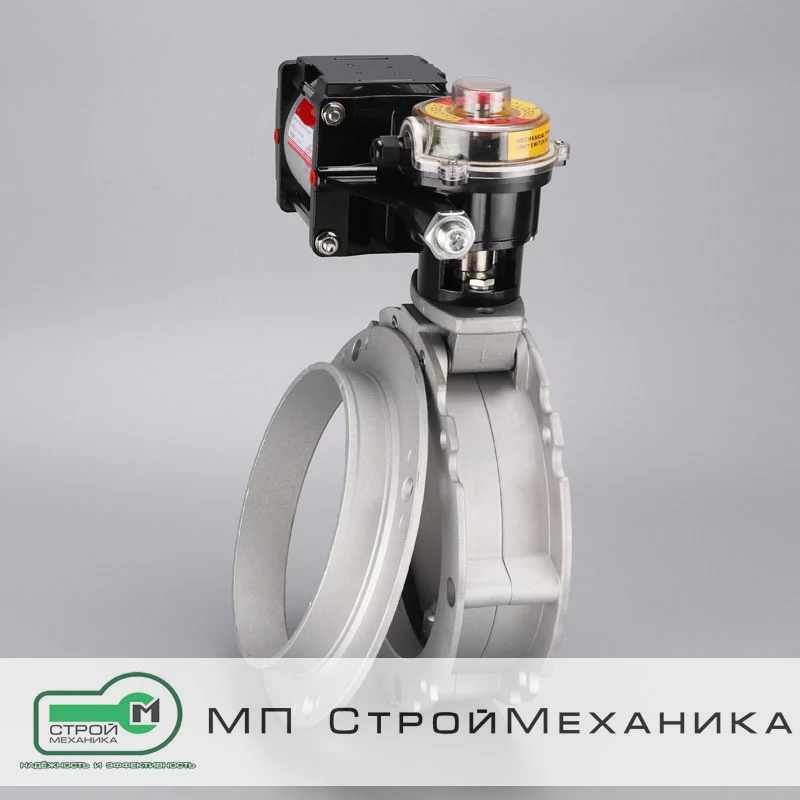

Исполнение V1FS — это вариант с верхним монтажным фланцем и нижней частью, рассчитанной на присоединение гибкого рукава (гибкого патрубка), что особенно удобно при разгрузке бункеров/силосов и в узлах с вибрацией или температурными деформациями. По рабочим свойствам затвор относится к «пылевым»: обеспечивается герметичность и работоспособность при небольшом избыточном давлении до 0,2 бар (типовой режим для аспирации и участков самотёка).

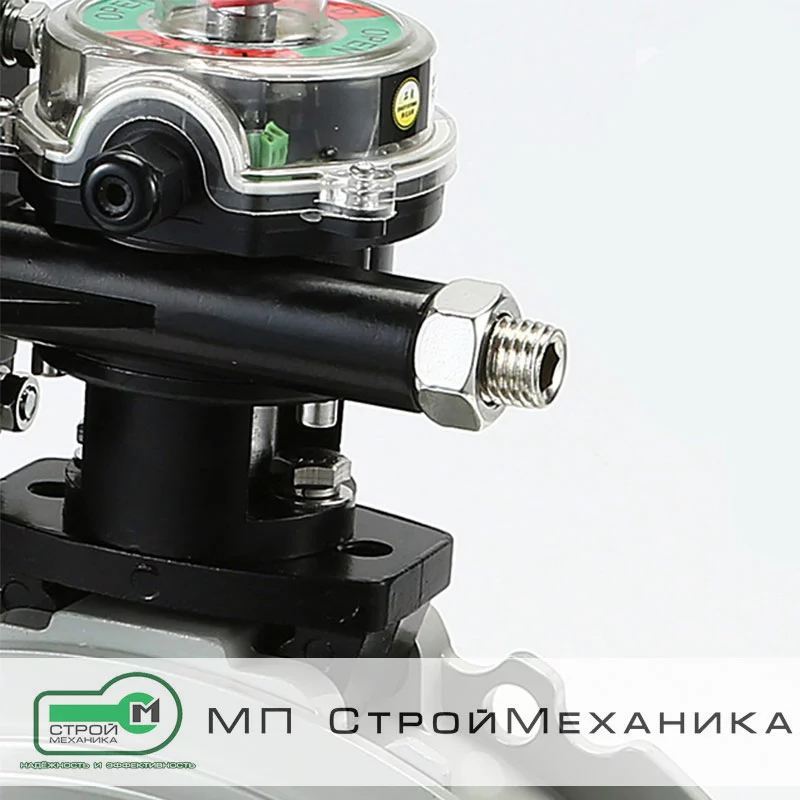

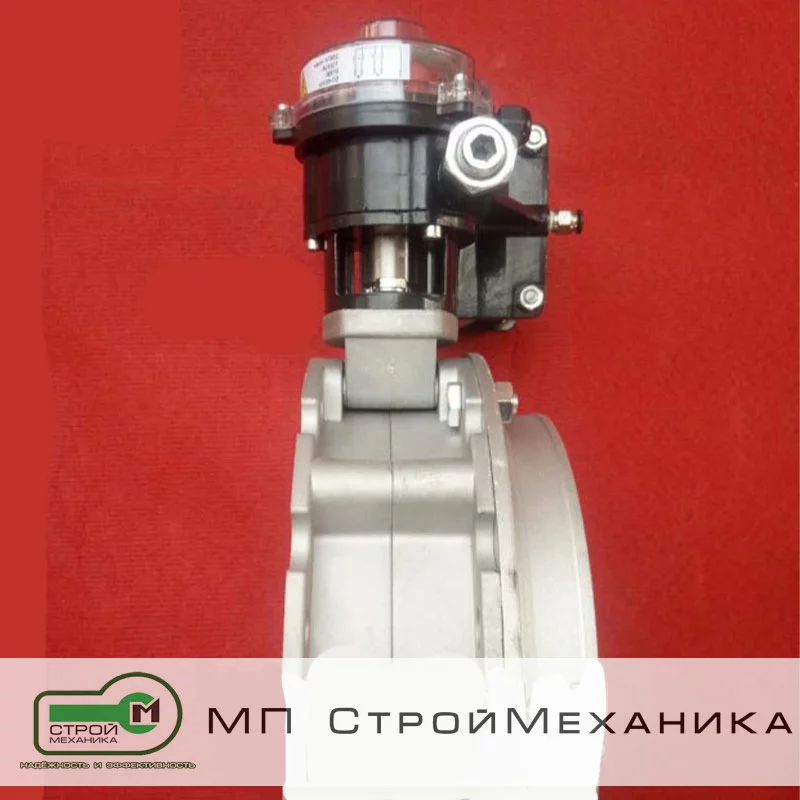

Комплект автоматизации построен на поворотном пневмоприводе CP101 (90°) для дистанционного управления «Открыто/Закрыто» и датчике положения MIC23, который передает в АСУ ТП дискретные сигналы конечных положений. Пневмопривод работает в типовом промышленном диапазоне давления 2–8 бар и имеет шлицевое соединение по DIN 5482, что упрощает сопряжение с арматурой соответствующей серии.

Принцип работы

1. Открытие: при подаче управляющего воздуха на пневмопривод CP101 его поршневой механизм поворачивает выходной вал на 90°. Вал через полуоси затвора разворачивает диск в положение «проход открыт», и материал свободно проходит самотёком/под разрежением аспирации.
2. Закрытие: при обратной подаче воздуха (или смене управляющего положения распределителя) привод возвращает вал на 90° в «закрыто». Диск прижимается к эластомерному уплотнению с предварительным поджатием, формируя пылегерметичный контакт по периметру.

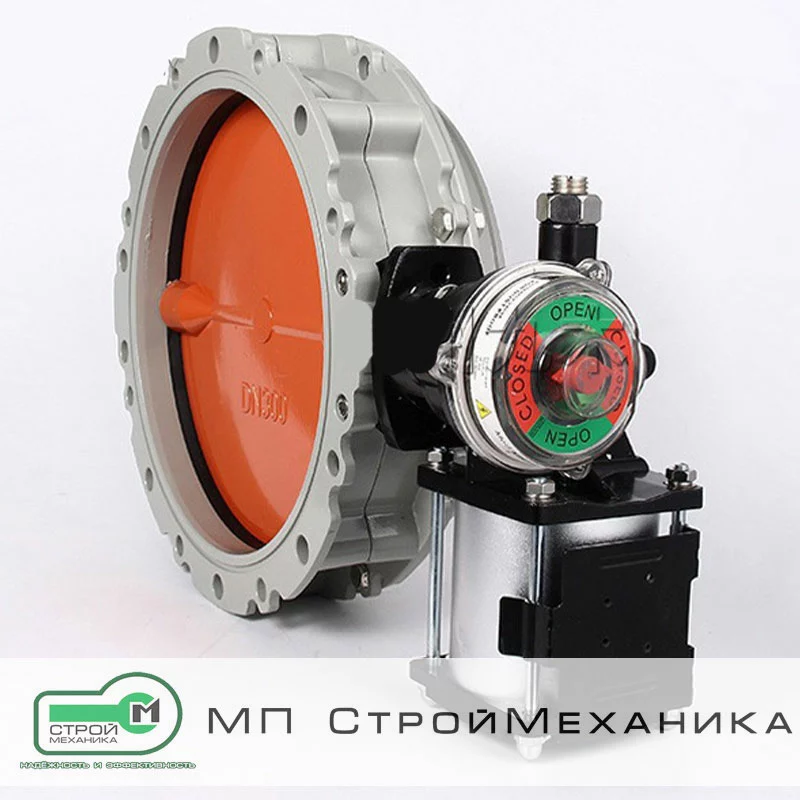

3. Сигнализация: датчик MIC23 отрабатывает конечные положения и выдает два дискретных сигнала «Открыто/Закрыто» (через микропереключатели), позволяя подтверждать положение в системе управления и строить блокировки по безопасности/технологии.

Преимущества

• Пылегерметичное перекрытие в типовых режимах аспирации и самотёка: конструкция рассчитана на давление до 0,2 бар, что закрывает большинство задач по сухим смесям, цементу, золе, песку и т.п.
• Малый вес и технологичность монтажа за счет корпуса из литого алюминиевого сплава; удобная разъёмная конструкция ускоряет обслуживание и замену уплотнения/диска.
• Оптимизация под абразивность/среду: выбор исполнения диска (чугун/сталь/нержавеющая сталь) позволяет корректно подобрать узел под абразивные материалы или под требования по коррозионной стойкости/санитарии.
• Автоматизация “из коробки”: пневмопривод CP101 обеспечивает быстрое и стабильное переключение на 90° при 2–8 бар, а MIC23 дает подтверждение положения для АСУ ТП и межблокировок.
• Предсказуемая интеграция в пневмосистему: привод рассчитан на стандартные промышленные режимы давления и типовую схему управления через распределитель (для команд «Открыть/Закрыть»).

Область применения

• силосы цемента, бункера минерального порошка, золо- и шлакоудаление, гипс, известь, песок и сухие строительные смеси;
• узлы разгрузки под бункерами/воронками, участки под шнеками и конвейерами, где требуется быстрое отсечение потока;
• системы аспирации;
• предприятия строительных материалов, химической, пищевой и перерабатывающей промышленности, где обрабатываются порошки и гранулят.
