Уплотнения для дисковых затворов VFS

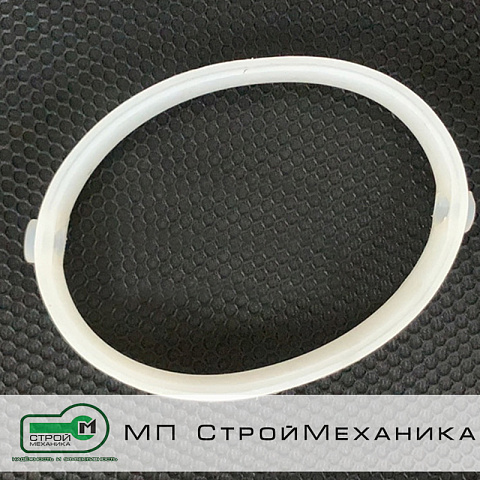

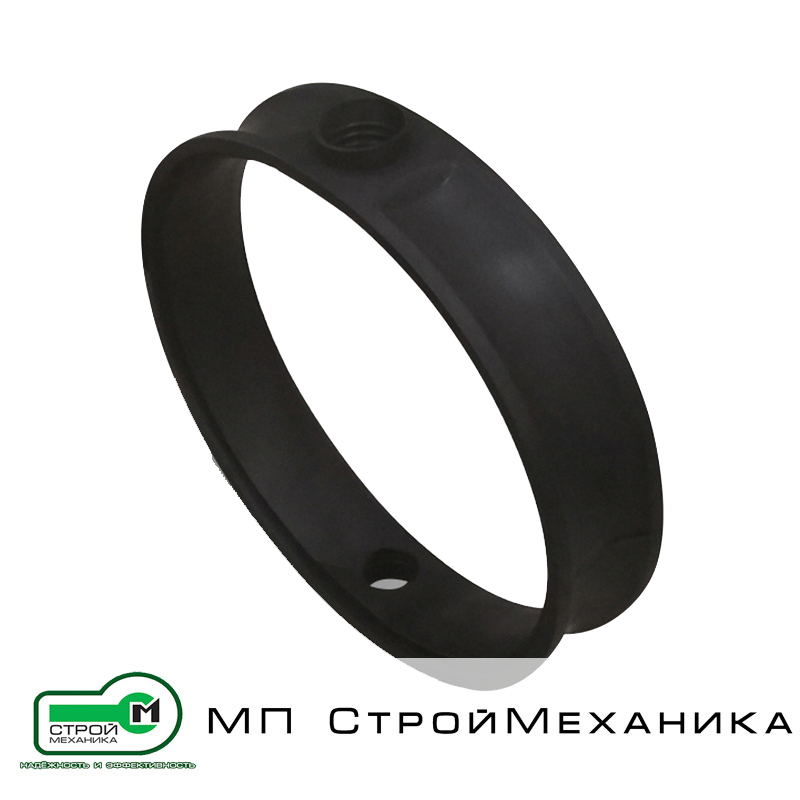

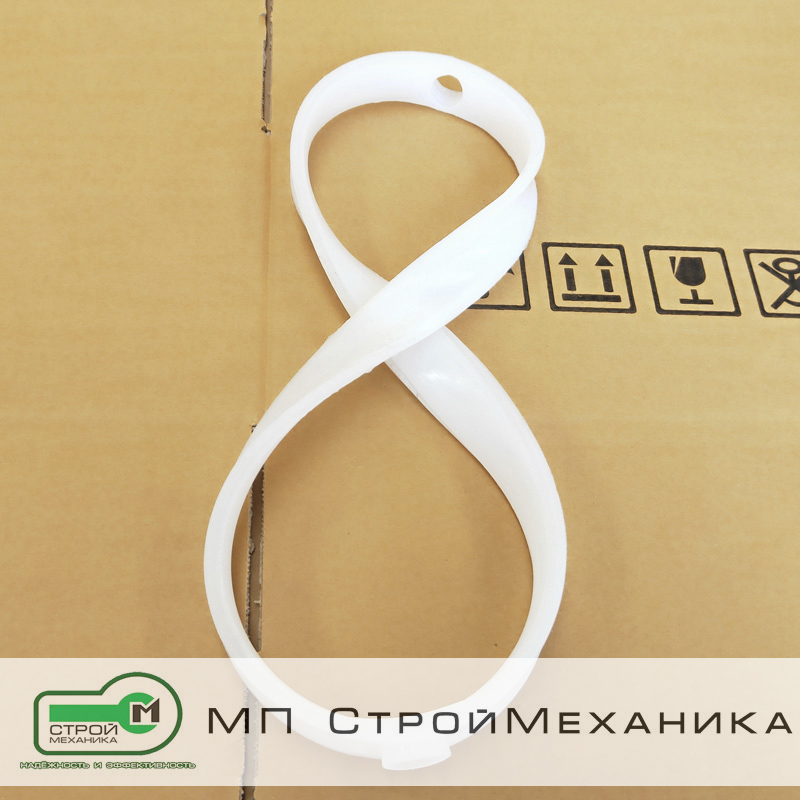

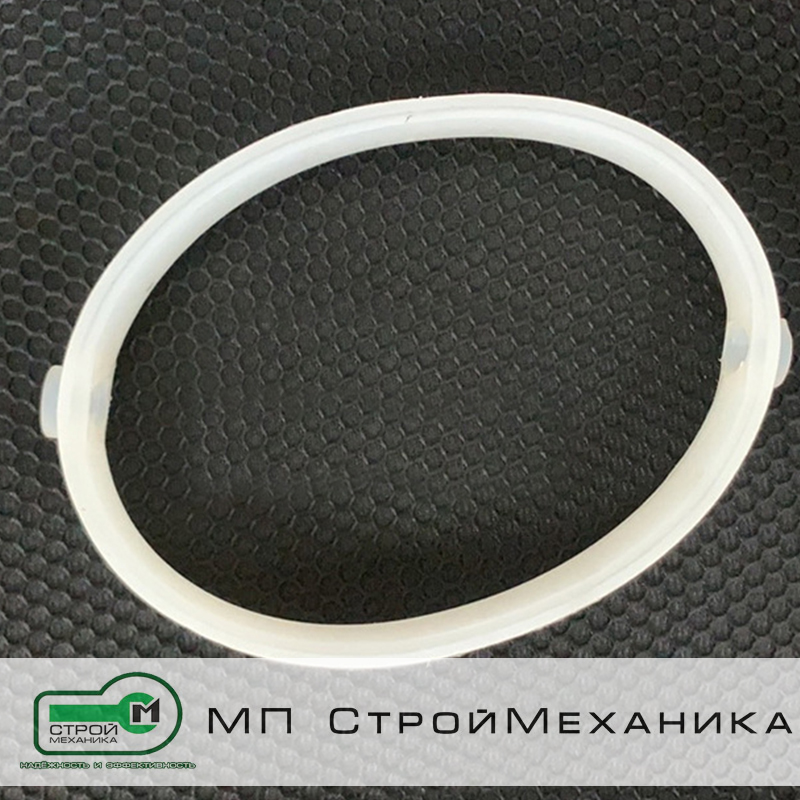

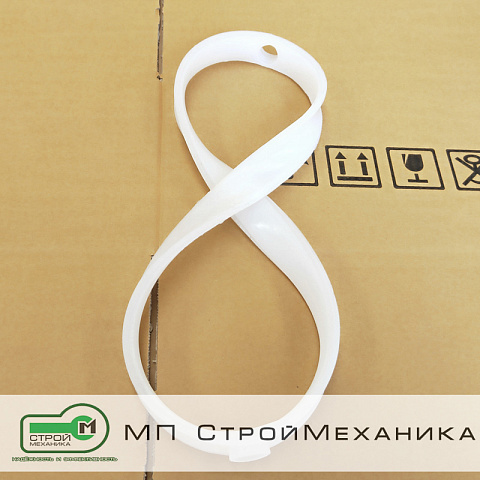

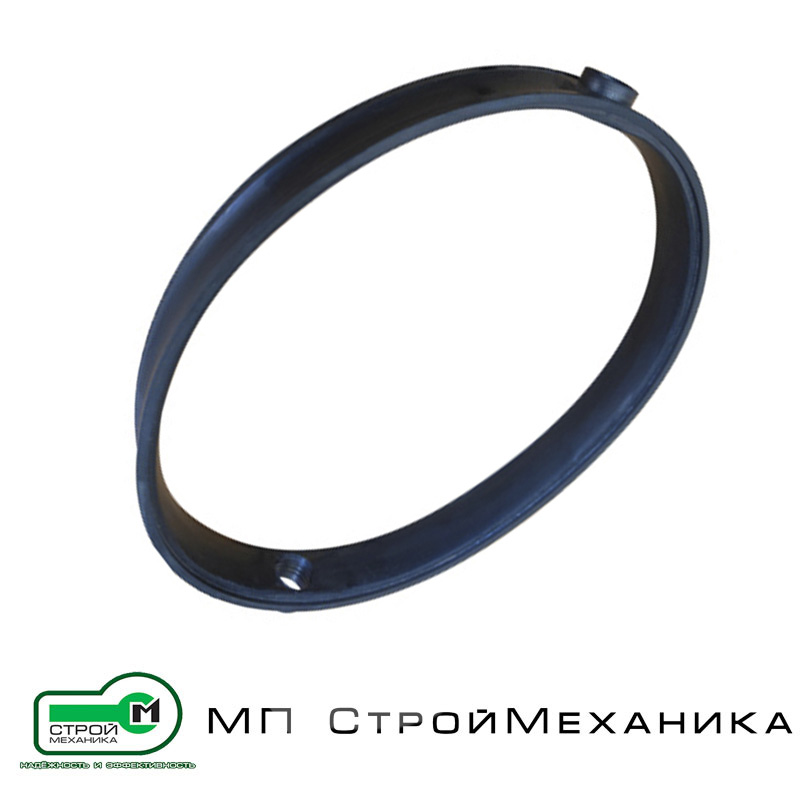

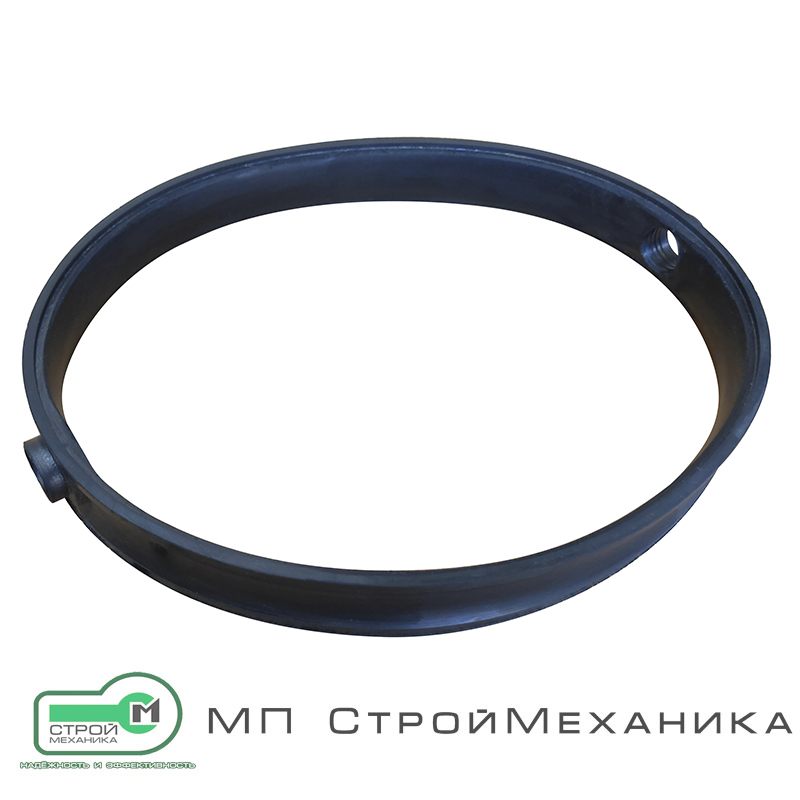

Уплотнение для дисковых затворов серии VFS — это сменный эластомерный элемент (седло/манжета), который формирует герметичную зону контакта между поворотным диском и корпусом затвора. По сути, именно уплотнение «делает» затвор герметичным: оно компенсирует микронеровности кромки диска и посадочных поверхностей, снимает влияние небольших перекосов, удерживает мелкодисперсную фракцию и снижает подсос воздуха/выброс пыли в узле перекрытия потока. В конструкции VFS применяются преднатянутые эластомерные уплотнения, что повышает стабильность закрытия и повторяемость герметизации при большом числе циклов.

В линиях для сухих сыпучих материалов (цемент, минеральный порошок, зола, наполнители, гранулят) уплотнение работает в условиях абразивного воздействия и циклической деформации. При закрытии затвора диск разворачивается на 90° и входит в уплотнительную зону; уплотнение упруго деформируется и создаёт контактное давление по окружности, обеспечивая отсечение потока самотёком и на участках пневмотранспорта. Для таких применений дисковые затворы VFS широко используют под силосами/бункерами, под шнеками и на магистралях пневмоконвейера.

Практически уплотнение является расходным элементом: со временем оно изнашивается из-за трения, может терять упругость из-за температуры и старения, повреждаться при попадании крупной фракции или при закрытии «на зажатом продукте». Замена уплотнения позволяет восстановить пылезащиту и корректную работу затвора без замены корпуса и привода, а также адаптировать узел под другой продукт. Для пищевых применений в серии VFS применяется вариант с интегральным FDA-совместимым уплотнением.

Преимущества

• Восстановление герметичности затвора заменой одного узла (уплотнения) без замены корпуса и привода.
• Стабильное закрытие за счёт преднатяжения эластомерного седла.
• Снижение пылевыделения и подсоса воздуха в точке перекрытия — особенно важно для цемента и тонкодисперсных порошков.
• Подбор исполнения под продукт: для пищевых задач существует вариант с FDA-совместимым интегральным уплотнением.
• Минимизация простоя: замена уплотнения обычно быстрее, чем замена затвора в сборе.
• Продление ресурса диска: корректное, не “перетянутое” уплотнение уменьшает паразитное трение и ударные нагрузки по кромке.

Область применения

• Узлы отсечения потока под силосами, бункерами, расходными воронками.
• Линии транспортирования сухих материалов под шнеками, питателями, на пересыпных участках.
• Перекрытие каналов пневматического транспорта порошков и гранулятов.
• Производства сухих строительных смесей, цемента, извести, золы, минеральных наполнителей, а также другие отрасли с порошкообразными и гранулированными продуктами.

Материал уплотнения и ориентиры по температуре
