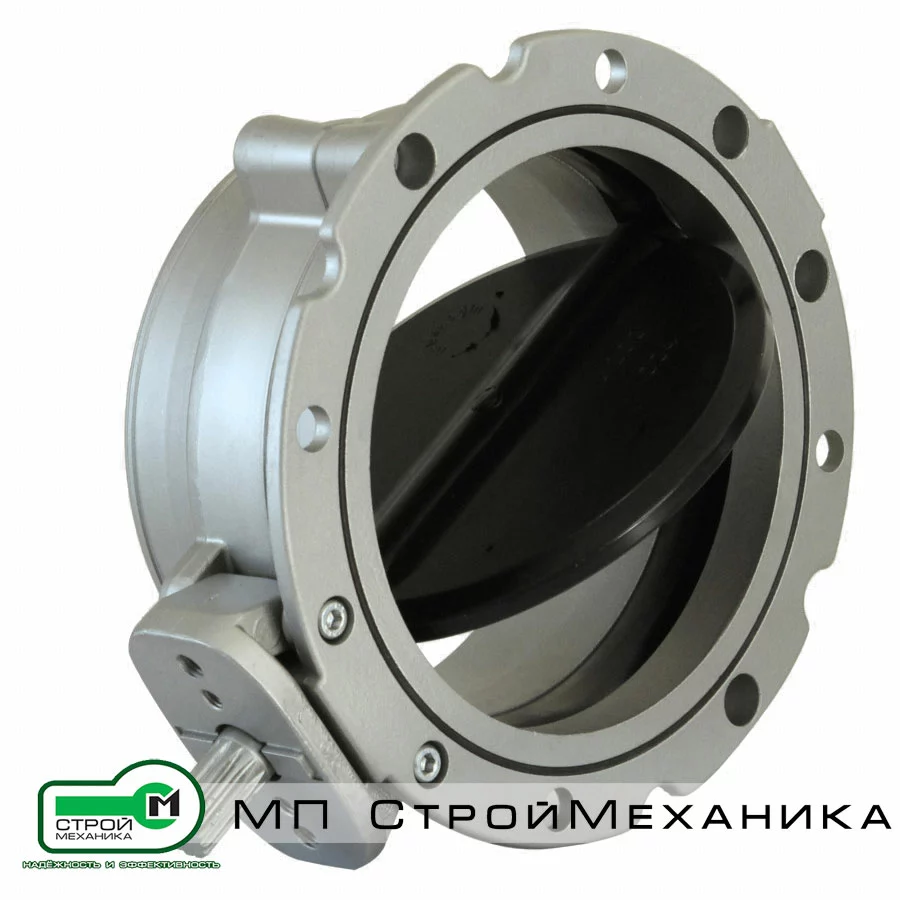

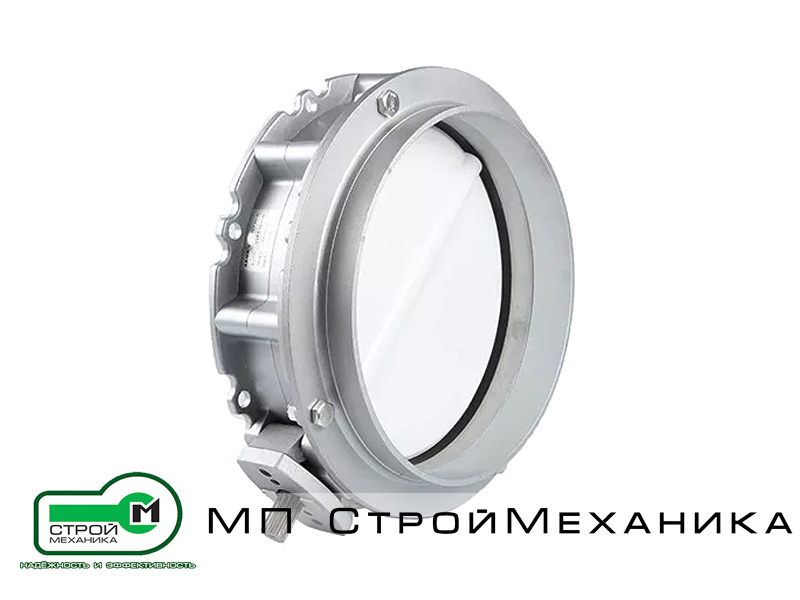

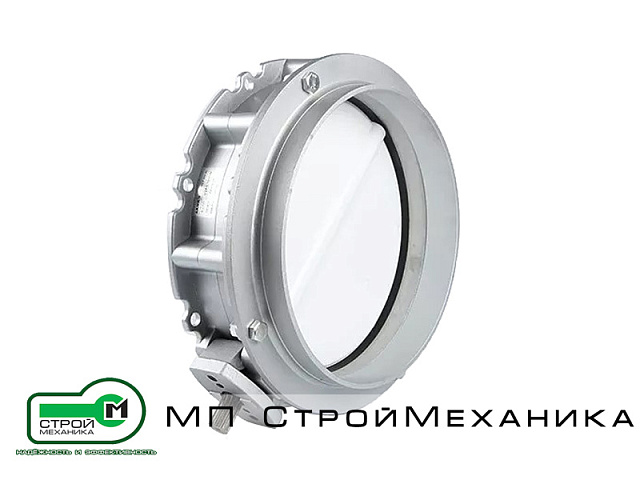

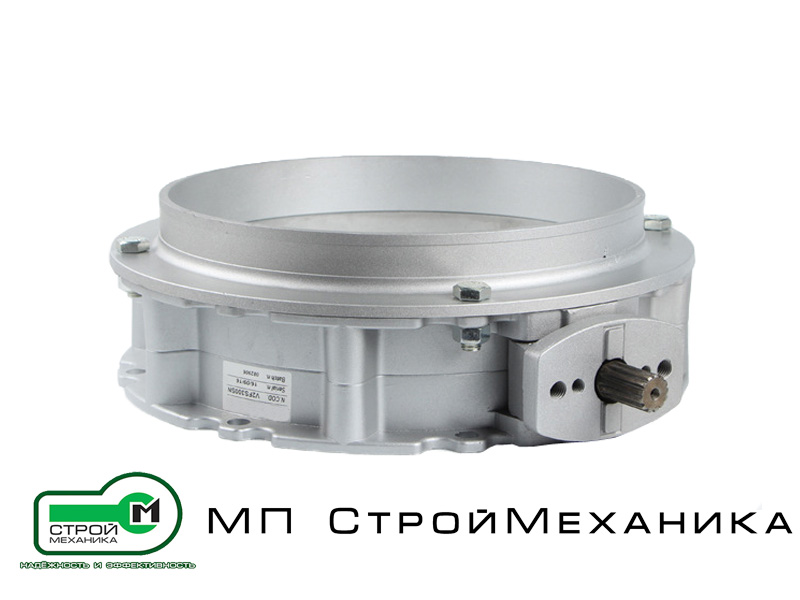

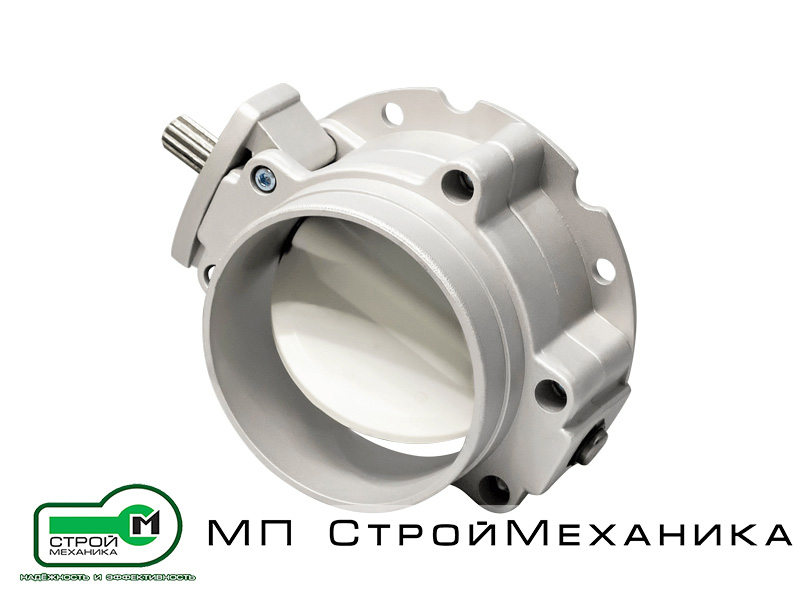

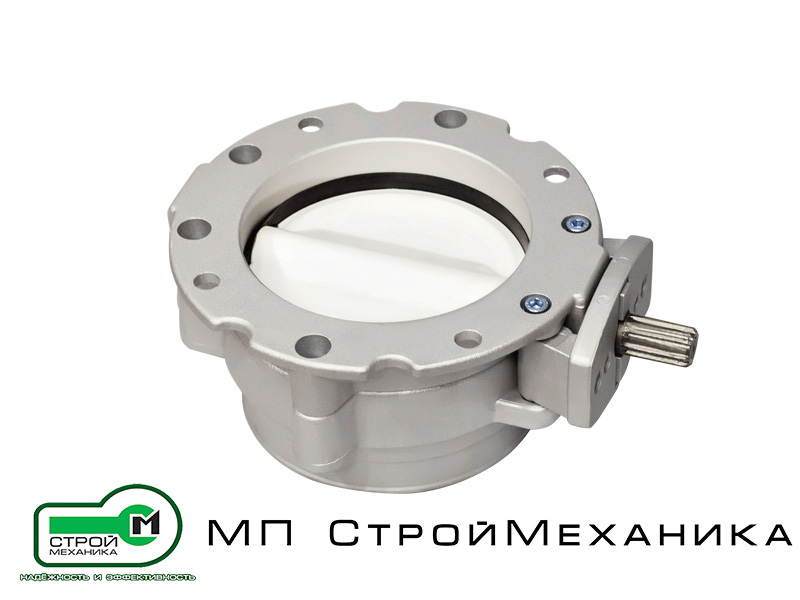

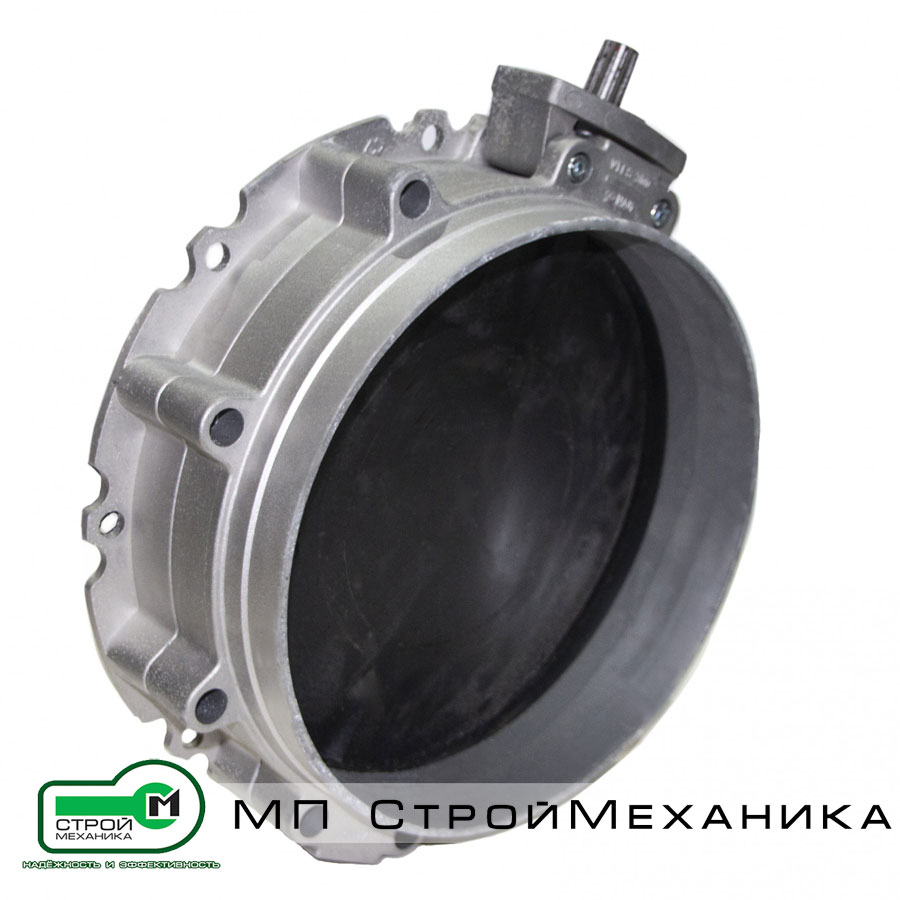

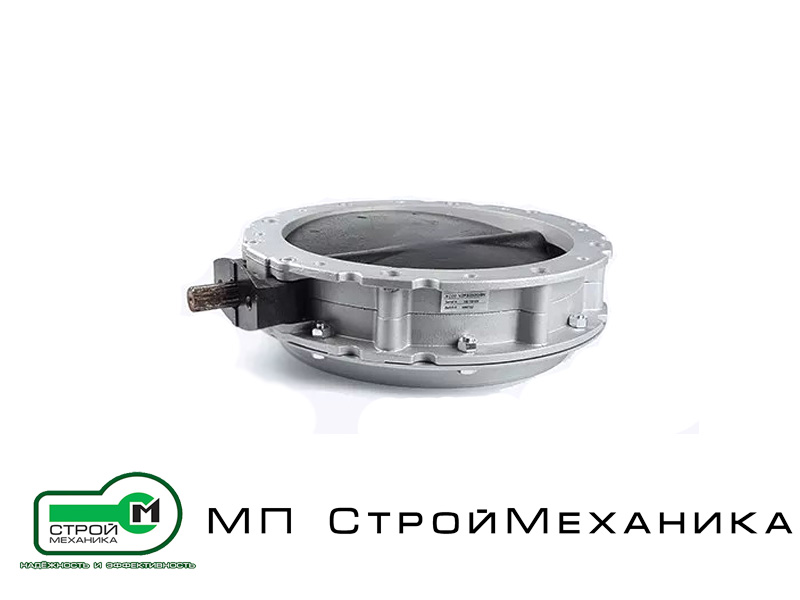

Дисковые затворы поворотные однофланцевые V1FS для сыпучих материалов

Однофланцевый дисковый затвор V1FS предназначен для быстрого и герметичного перекрытия потока порошкообразных и гранулированных материалов под бункерами, силосами, шнеками и на линиях пневмотранспорта. Конструкция: верхний монтажный фланец и нижняя отбортовка/патрубок для подключения гибкого рукава.

Дисковый затвор V1FS — это компактная запорная арматура для сухих сыпучих сред, где требуется надежное отсечение материала при самотеке и/или при транспортировании воздухом. Затвор устанавливают непосредственно под силосом или бункером, а нижнюю часть подключают к гибкому рукаву (или гофрированному соединению), что удобно при вибрациях, подвижках и необходимости компенсировать монтажные перекосы. Ключевая особенность исполнения V1FS — верхний фланец и нижняя секция, пригодная для крепления гибкой муфты/рукава.

Корпус выполнен в виде кольца из двух полуколец, изготавливаемых литьём под давлением из алюминиевого сплава. Такой корпус легче стальных/чугунных аналогов и обеспечивает стабильную геометрию посадочных поверхностей. Внутри корпуса предусмотрена канавка под эластомерное уплотнение: при стяжке половин корпуса уплотнение получает предварительное натяжение и формирует равномерную зону герметизации по окружности диска. Это решение снижает пыление в месте отсечения и повышает повторяемость закрытия/открытия в циклической работе.

Запирающий орган — поворотный диск на полуосях (оси проходят через боковые поверхности корпуса), диск выполняется сменным — материал подбирают под продукт и режим. Для типовых порошков и цемента применяют инженерный полимерный диск, для высокоабразивных продуктов (песок, минеральные наполнители) — износостойкие чугунные решения, для коррозионных/пищевых сред — нержавеющая сталь (SS 304).

Затвор рассчитан на работу в пылевой среде и обеспечивает пылезащиту и герметичность до 0,2 бар (при соответствующем исполнении уплотнения), что важно для узлов с аспирацией и участков пневмотранспорта, где возможен небольшой подпор/разрежение. Привод подбирается по задаче: ручной, пневматический или электромеханический; предусмотрена совместимость с системами сигнализации положения и электропневматической обвязкой.

Принцип работы

• Открыто: диск повернут вдоль направления потока, проход свободен — материал проходит самотеком/потоком воздуха.
• Закрытие: привод поворачивает вал на 90°, диск разворачивается поперек канала и перекрывает сечение. Диск опирается на предварительно напряженное эластомерное уплотнение, формируя плотное прилегание по периметру.
• Герметичность: уплотнение работает как компенсатор — «съедает» мелкие несоосности, снижает просыпание и подсос воздуха в закрытом положении. Допускается исполнение, рассчитанное на перепад давления до 0,2 бар.
• Обслуживание: корпус из двух половин позволяет выполнять сервис (замена диска/уплотнения/втулок) без сложных операций и с минимальным простоем.

Преимущества

• Пылезащитное перекрытие, герметичность до 0,2 бар (в соответствующем исполнении) — актуально для аспирации.
• Малая масса за счет алюминиевого корпуса — меньше нагрузка на патрубок бункера/силоса и проще монтаж.
• Сменные диски под продукт: чугун (абразив), инженерный полимер (типовые порошки), нержавеющая сталь 304 (коррозионные/пищевые задачи).
• Уплотнение с предварительным натягом повышает стабильность закрытия и уменьшает пыление в зоне отсечения.

Монтаж и комплектация

• Однофланцевая компоновка: верхний фланец + нижняя отбортовка под рукав — удобно для узлов выгрузки и компенсации вибраций/перекосов.
• Гибкость по приводам и автоматизации: ручной/пневмо/электромех привод, установка коробок концевиков, соленоидов и др.
• Экономичность и высокая распространенность решения для порошков и гранулята (универсальная конструкция для большинства перерабатывающих линий).

Область применения

• Силосы цемента, золы, извести, минеральных порошков;
• Бункера инертных и сухих смесей, накопительные емкости;
• Выгрузка из шнеков и конвейеров;
• Отсечение участков пневмотранспортных труб/каналов;
• Узлы дозирования и фасовки, где требуется быстрое “Открыто/Закрыто” с контролем пыления.
