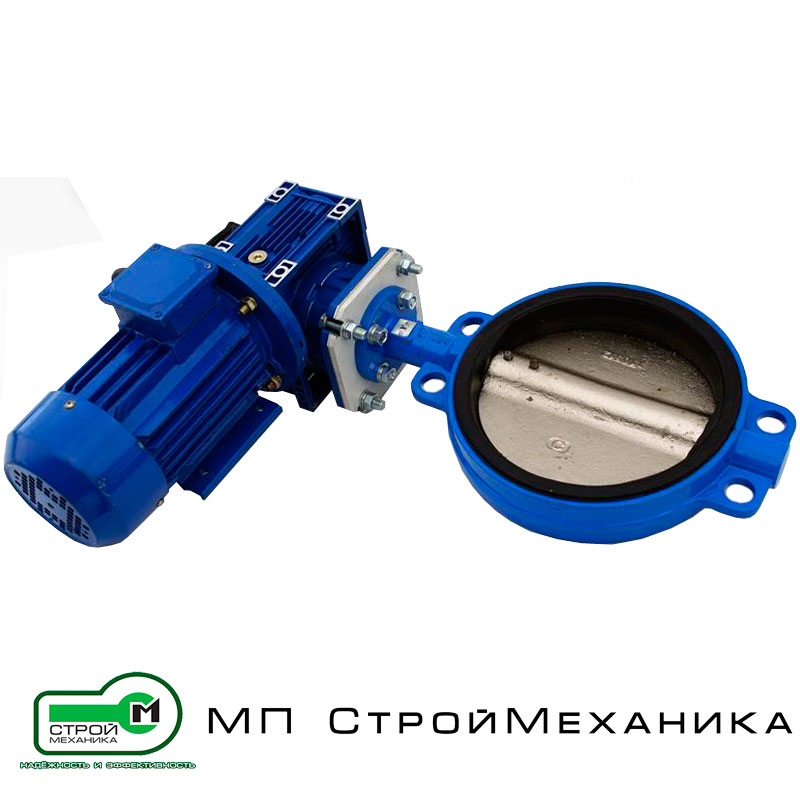

Затворы дисковые поворотные VB/AE (Электромеханический привод)

Затворы дисковые поворотные VB/AE производства машиностроительного предприятия "СтройМеханика" являются наиболее распространенными запорными элементами транспортных систем подачи сыпучих материалов. Компактные размеры, высокая надежность, неприхотливость и простота обслуживания делают дисковые затворы идеальным решением задач управления потоком порошкообразных, зернистых и кусковых материалов самого разного происхождения, применяемых в строительной отрасли. Управление поворотным затвором производится посредством электромеханического привода.

Затвор дисковый поворотный VB/AE предназначен для полного открытия, закрытия, регулирования расхода сыпучих материалов из бункеров и транспортных систем.

Конструктивно дисковый поворотный затвор VB/AE выполнен без эксцентриситета по схеме, когда ось управления совпадает с осью тарели в закрытом положении. Корпус затвора имеет присоединительные фланцы, служащие для встраивания изделия в транспортную систему. На внутренней поверхности корпуса установлен упор-ограничитель хода запорной тарели. Также в корпусе дискового затвора VB/AE вмонтированы втулки подшипников скольжения. Запорная тарель установлена в корпусе затвора и прикреплена к управляющему валу посредством болтов. На концах управляющего вала расположены цапфы, которые установлены в самосмазывающихся подшипниках скольжения. На концевом участке цапфы имеется цилиндрическая часть с пазом для установки призматической шпонки и резьбовой частью для фиксации втулки управления положением запорной тарели. В закрытом положении запорная тарель прижимается к упору-ограничителю давлением рабочей среды.

Корпус и диск затвора изготовлен из серого чугуна методом литья под давлением. Такой метод изготовления поворотных затворов является оптимальным и позволяет исключить образование кратеров, пустот и каверн, что снижает возможность разрушения затвора в процессе эксплуатации до минимальных значений.

Надежное герметичное закрытие затвора обеспечивает уплотнительное кольцо из эластомера, установленное в специальном пазу в корпусе затвора.

Изготовление корпуса и диска затвора из твёрдого материала, такого как чугун, позволяет применять заслонки серии VB/AE при работе с высокоабразивными материалами, такими как цемент и песок.

Затвор дисковый поворотный VB/AE устанавливается на горизонтальных, вертикальных, наклонных элементах транспортных систем, расходных бункеров таким образом, чтобы ось поворота тарели находилась в горизонтальном положении.

Управление затвором дисковым поворотным VB/AE осуществляется посредством электромеханического привода.
