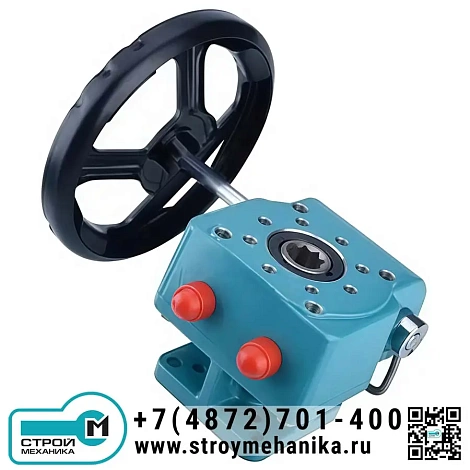

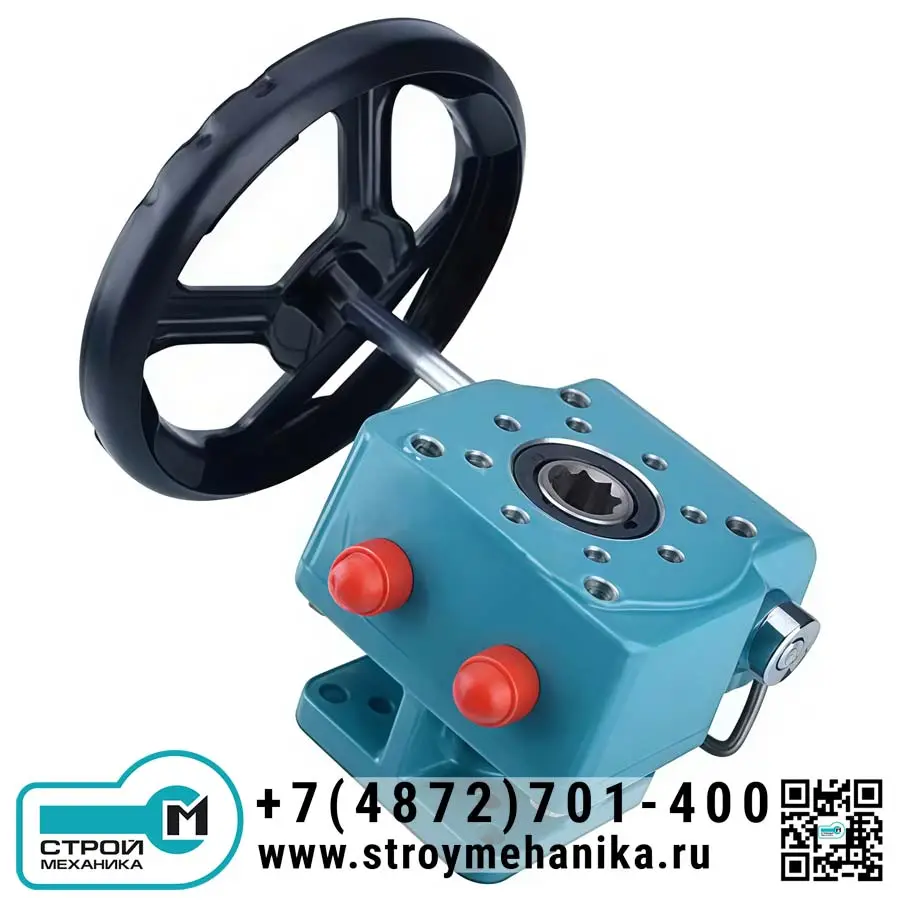

Ручной дублер для управления клапанами серии HDM

Наименование	Цена
Ручной дублер для управления клапанами HDM-1	Цена по запросу	Заказать сейчас
Ручной дублер для управления клапанами HDM-2	Цена по запросу	Заказать сейчас
Ручной дублер для управления клапанами HDM-3	Цена по запросу	Заказать сейчас
Ручной дублер для управления клапанами HDM-4	Цена по запросу	Заказать сейчас
Ручной дублер для управления клапанами HDM-5	Цена по запросу	Заказать сейчас
Ручной дублер для управления клапанами HDM-6	Цена по запросу	Заказать сейчас
Ручной дублер для управления клапанами HDM-7	Цена по запросу	Заказать сейчас
Ручной дублер для управления клапанами HDM-8	Цена по запросу	Заказать сейчас

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Получить конкурентный счет

Описание

Серия	HDM
Материал корпуса	Алюминиевый сплав
Материал вала	Сталь 45
Стандартные передаточные числа	26:1, 28:1, 38:1, 54:1, 80:1, 78:1, 98:1, 120:1
Номинальный выходной момент	От 250 Н·м до 5400 Н·м
Стандартный температурный диапазон	от -20°C до +70°C
Опциональный температурный диапазон	от -45°C до +50°C
Класс защиты	IP67
Стандарт фланцевого соединения	ISO 5211
Основное применение	Ручное управление шаровыми кранами, поворотными затворами, пробковыми кранами с углом открытия 90°
Режимы работы	Независимое ручное управление или работа в паре с пневматическим приводом (функция ручного дублера)

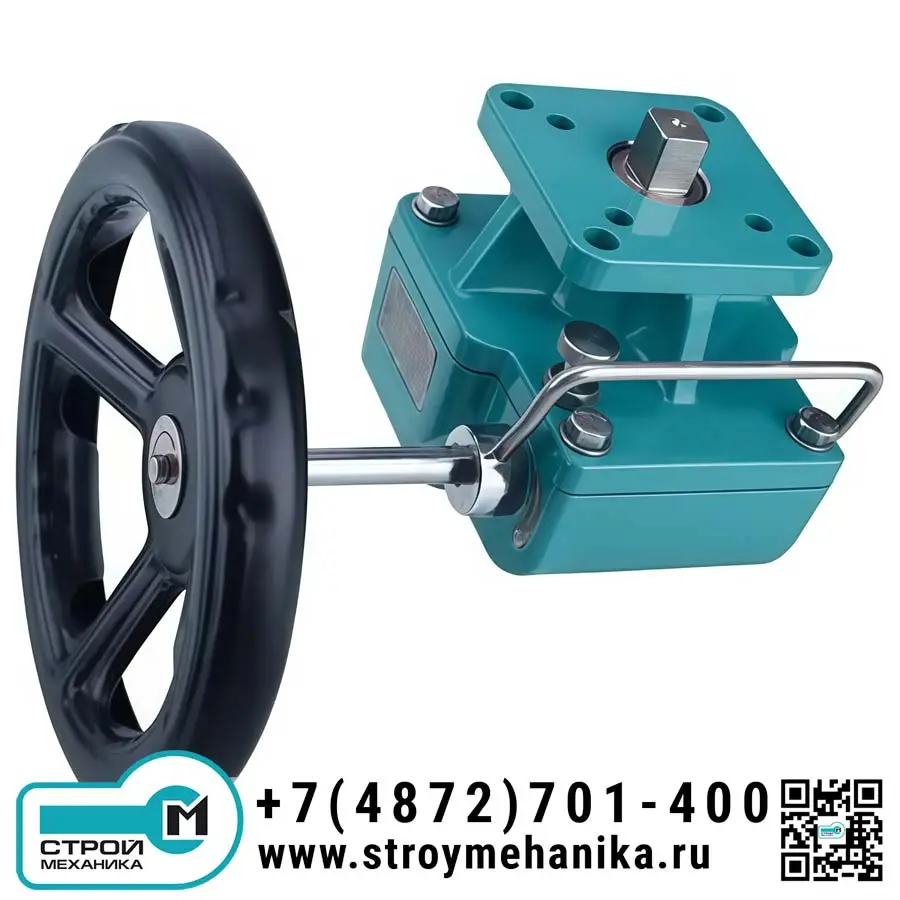

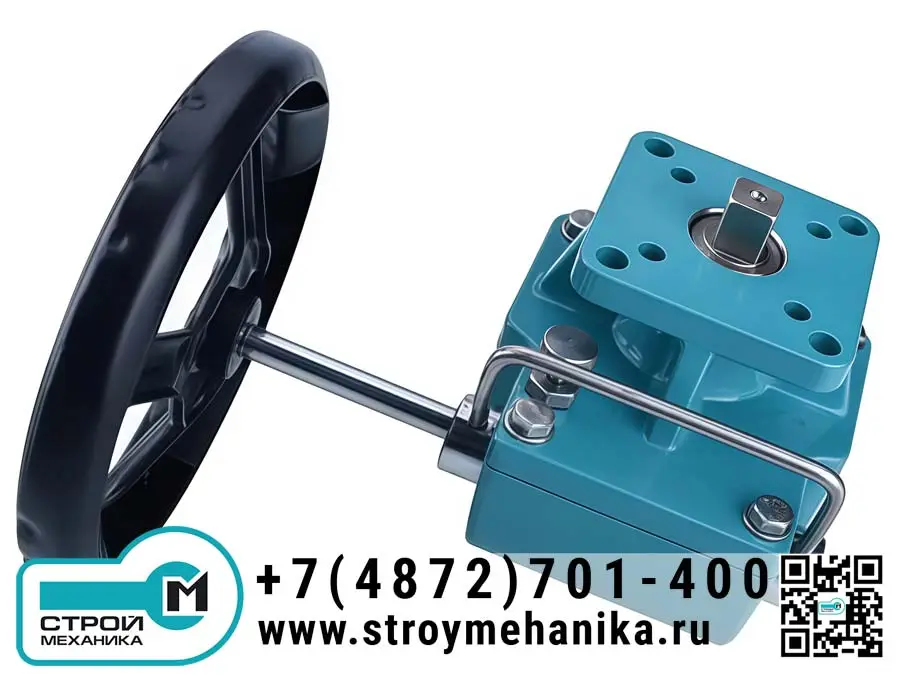

Ручной механический дублер серии HDM представляет собой надежное устройство для ручного управления шаровыми, поворотными затворами (бабочками), пробковыми и другими типами промышленных клапанов с углом поворота 90 градусов. Основное назначение изделия – обеспечение ручного резервного или основного управления клапанами в комбинации с пневматическими приводами, а также возможность работы в качестве независимого ручного механизма. Конструктивно механизм представляет собой компактный червячный редуктор в литом корпусе из алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и малого веса.

Ручной дублер серии HDM разработан для эксплуатации в сложных условиях и широко применяется в критически важных отраслях промышленности: нефтегазовом секторе, химическом и фармацевтическом производстве, системах водоподготовки и очистки сточных вод, на тепловых и атомных электростанциях.

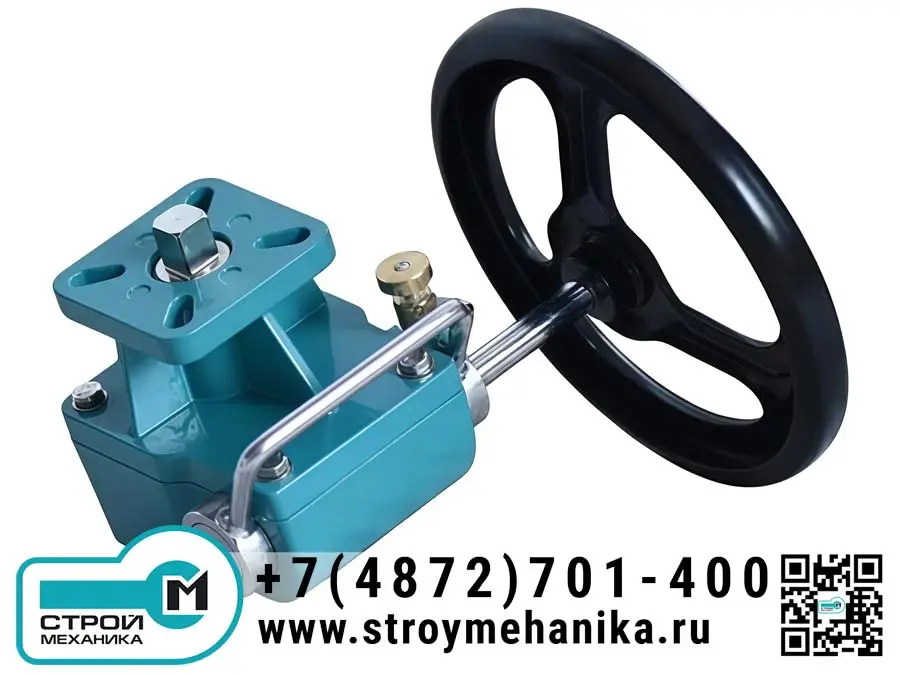

Ключевой особенностью механизма является интегрированная система быстрого переключения между ручным и пневматическим режимом управления. Для перехода в ручной режим необходимо поднять стопорное кольцо и повернуть эксцентриковый узел на 90°, после чего фиксирующий штифт автоматически зафиксирует положение. Противоположное действие переключает систему обратно на пневматический привод. Механизм поставляется заполненным специальной консистентной смазкой, обеспечивающей долгосрочную работу без обслуживания, и обладает высокой степенью защиты от внешних воздействий.

Таблица модельного ряда и соответствия приводам

Модель HDM	Для приводов двойного действия (DA)	Для приводов пружинного возврата (SR)	Передаточное число	Выходной момент, Н·м
HDM-1	HPA052DA – HPA092DA	HPA052SR – HPA083SR	26:1	180
HDM-2	HPA105DA – HPA125DA	HPA092SR – HPA105SR	28:1	320
HDM-3	HPA125DA – HPA145DA	HPA115SR – HPA125SR	38:1	680
HDM-4	HPA160DA – HPA190DA	HPA145SR – HPA160SR	54:1	1200
HDM-5	HPA210DA – HPA240DA	HPA190SR – HPA210SR	80:1	2100
HDM-6	HPA240DA – HPA270DA	HPA210SR – HPA240SR	78:1	3000
HDM-7	HPA270DA – HPA300DA	HPA240SR – HPA270SR	98:1	3800
HDM-8	HPA350DA	HPA300SR	120:1	5400

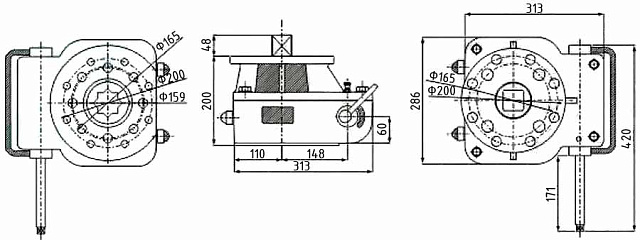

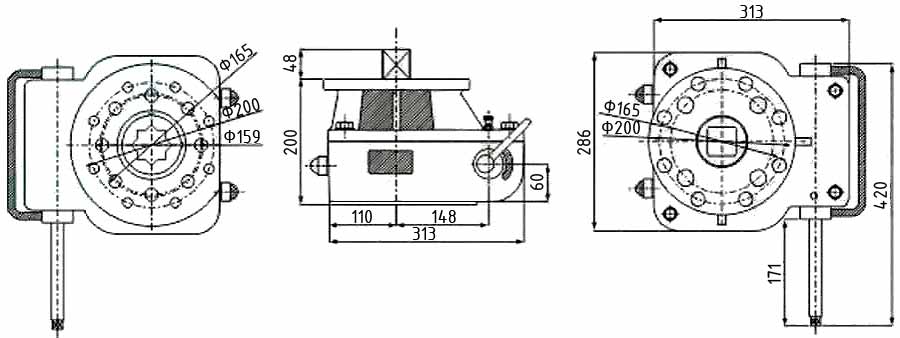

Габаритные и присоединительные размеры (основные)

Модель	A (Фланец)	B	C	D (Квадрат вала)	E	F	G	H (Квадрат)	N	W	J	K	L	Диаметр рукоятки	Вес (~кг)
HDM-1	F07	∅57	F05	14×14	15	105	20	14×14	115	89.5	F07	F05	150	∅180	3
HDM-2	F10	∅70	F07	17×17	19	110	22	17×17	135	125	F10	F07	155	∅200	4.5
HDM-3	F12	∅89	F07 / F10	22×22	22	130	28	22×22	160	136	F12	F10	178	∅280	7
HDM-4	F14	∅108	F10 / F12	27×27	28	165	32	27×27	200	187.5	F14	F10 / F12	238	∅320	13.7
HDM-5	F16	∅108	F14	36×36	38	185	40	36×36	244	220	F16	F14	256	∅400	22
HDM-6	F16	∅159	F14	46×46	48	200	50	46×46	282	251	F16	/	278	∅500	30
HDM-7	F16	∅159	∅200	46×46	48	200	50	46×46	313	286	F16	∅200	300	∅550	38
HDM-8	F16	/	F25	46×46	48	203	50	46×46	370	333	F16	F25	300	∅600	46

Преимущества:

Компактность и эргономика.
Конструкция механизма отличается малыми габаритами и небольшим весом благодаря использованию литого алюминиевого корпуса и рациональной компоновки. Это упрощает монтаж и интеграцию в существующие системы трубопроводной арматуры.
Высокая надежность и защита.
Изделие имеет класс защиты IP67, что гарантирует полную защиту от проникновения пыли. Заводская заправка специальной смазкой и комплексное уплотнение обеспечивают долгий срок службы без дополнительного обслуживания в условиях высокой запыленности и влажности.
Быстрое и безопасное переключение.
Инновационная система переключения между ручным и пневматическим режимами с помощью эксцентриковой втулки и стопорного кольца является интуитивно понятной и выполняется без использования инструментов, что критически важно в аварийных ситуациях.

Область применения
Ручные механизмы серии HDM предназначены для интеграции в системы управления трубопроводной арматурой на объектах, где требуется надежное резервное (аварийное) или основное ручное управление. Они незаменимы:

В нефтегазовой и химической промышленности — для управления запорной и регулирующей арматурой на магистральных трубопроводах, технологических установках и резервуарных парках.
На объектах энергетики, включая атомные и тепловые электростанции, для обеспечения бесперебойной работы критических систем.
В системах водоснабжения, водоочистки и канализации — для управления задвижками и затворами больших диаметров.
В фармацевтической и пищевой промышленности, где предъявляются высокие требования к надежности и чистоте технологических процессов.
