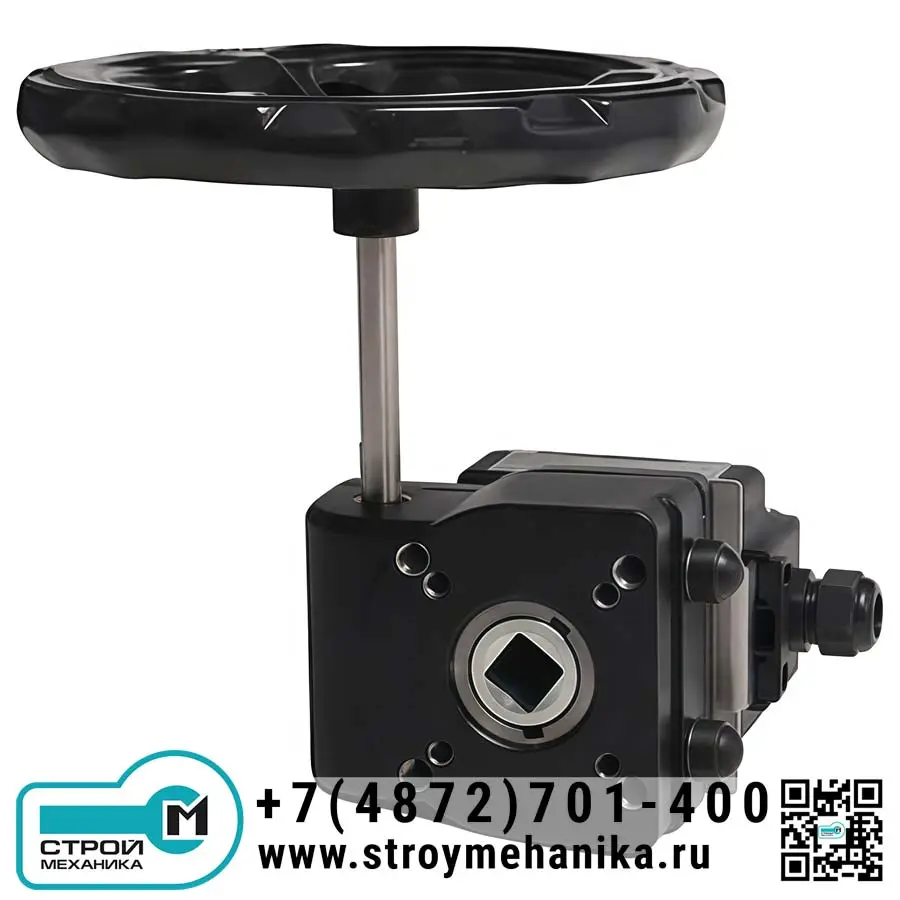

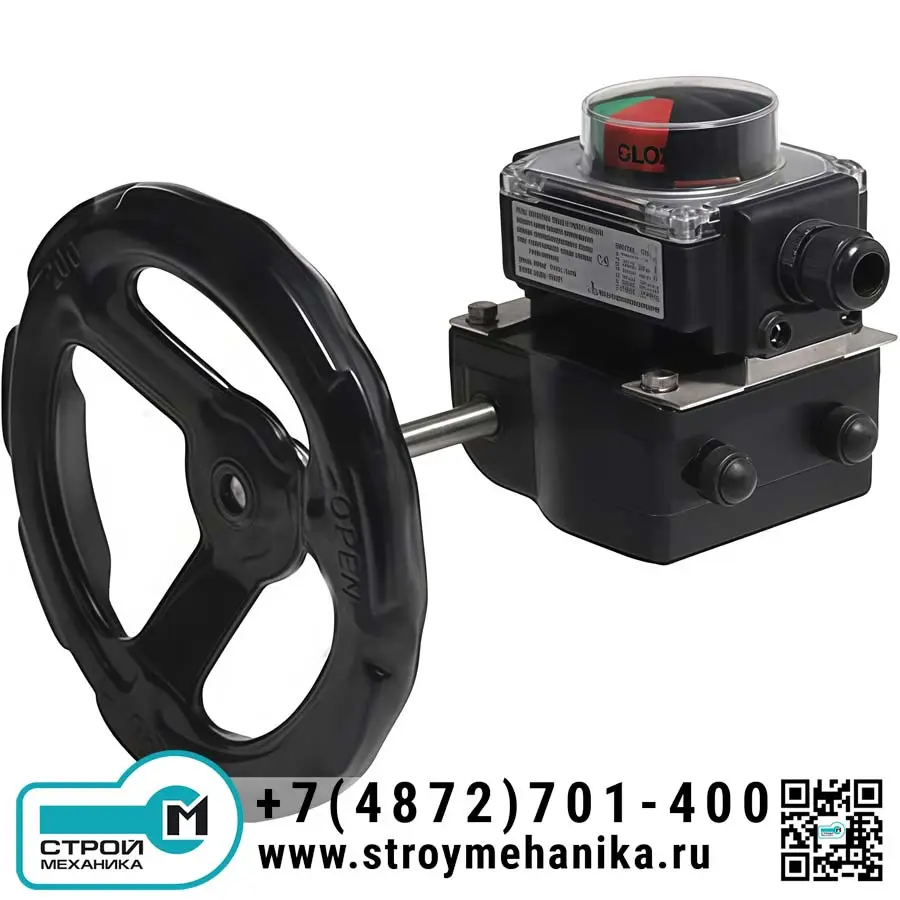

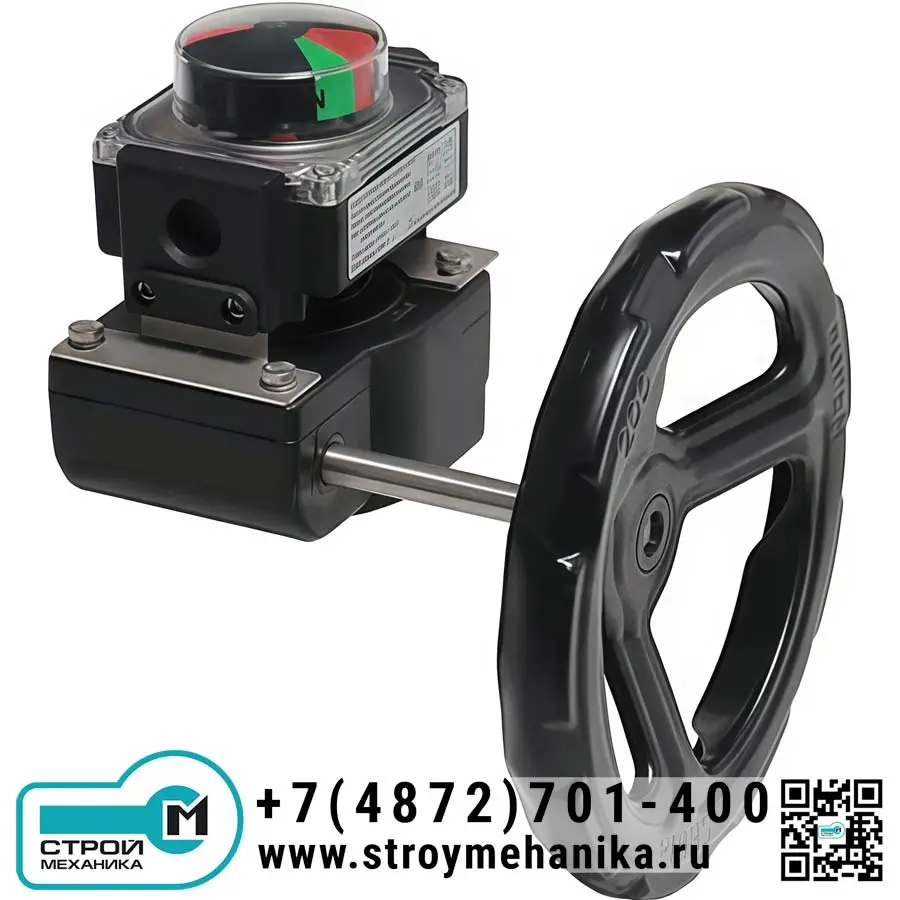

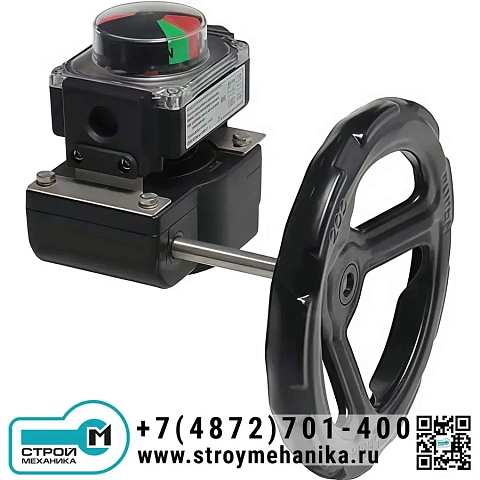

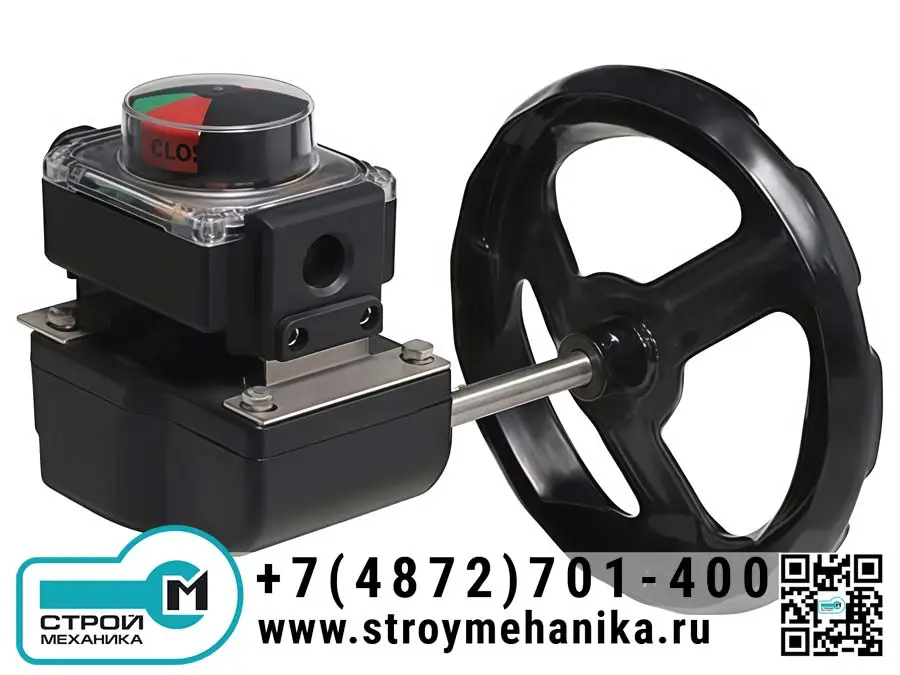

Ручной червячный редуктор серии HGB

Наименование	Цена
Ручной червячный редуктор HGB-01	Цена по запросу	Заказать сейчас
Ручной червячный редуктор HGB-02	Цена по запросу	Заказать сейчас
Ручной червячный редуктор HGB-03	Цена по запросу	Заказать сейчас
Ручной червячный редуктор HGB-04	Цена по запросу	Заказать сейчас

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Получить конкурентный счет

Описание

Модель	HGB-01	HGB-02	HGB-03	HGB-04
Номинальный выходной крутящий момент, Н·м	180	320	680	1200
Диапазон крутящего момента серии, Н·м	250 – 3000
Передаточное число (стандартное)	26:1, 28:1, 38:1, 54:1, 78:1, 80:1
Ход выходного вала	0 – 90° (регулируемый в пределах ±5°)
Тип стандартного выходного фланца	F05 / F07	F07	F07 / F10 / F12	F10 / F14
Опциональный тип выходного фланца	—	—	—	F12
Наружный диаметр фланца D2, мм	50 / 70	70 (зап. 89)	70 / 102 / 125	102 / 140 (зап. 125)
Диаметр центров крепежных отверстий D3, мм	81	92	125	140
Стандартный диаметр выходного вала Ø, мм	12.8 / 15.9	19.1	22.2 / 28.6	31.8
Стандартное сечение выходного вала (квадрат), мм	11×11 / 14×14	14×14 / 17×17	22×22	27×27
Диаметр входного вала d1, мм	35	42	55	70
Диаметр штурвала (опционально), мм	120	160	250	300
Рабочая температура, °C	-30 … +120
Степень защиты корпуса (IP)	IP67 (EN 60529)
Материал корпуса	Алюминиевый сплав
Материал червячного колеса	Высокопрочный чугун QT450
Материал червяка и выходного вала	Сталь 45
Подключение к арматуре	Фланец по ISO 5211 / DIN 3337
Присоединительный размер для кабеля	M20×1.5
Стандарт монтажной площадки	NAMUR
Вес, приблизительно, кг	1.3	1.85	3.9	6.8

Ручной червячный редуктор HGB представляет собой надежный ручной многооборотный привод червячного типа, предназначенный для управления промышленной трубопроводной арматурой (шаровыми кранами, поворотными затворами) с углом поворота 90°. Корпус устройства изготовлен из алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и малого веса. Внутренние компоненты, включая червячную пару, выполнены из высокопрочных материалов: червяк из стали 45, а червячное колесо из высокопрочного чугуна. Такая конструкция гарантирует высокий крутящий момент на выходном валу (от 180 до 3000 Н·м в зависимости от модели) и обеспечивает эффект самоторможения, предотвращая самопроизвольное перемещение арматуры под воздействием потока среды.

Устройство оснащено встроенным механическим концевым выключателем с трехмерным указателем положения, который позволяет визуально контролировать статус «Открыто/Закрыто» непосредственно на месте установки. Регулируемые механические упоры позволяют точно настраивать конечные положения с интервалом в 3°. Фланцевое соединение с арматурой стандартизировано (ISO 5211, DIN 3337), что обеспечивает максимальную совместимость и простоту монтажа. Степень защиты корпуса IP67 и рабочий температурный диапазон от -30°C до +120°C делают привод устойчивым к воздействию пыли, струй воды и экстремальных условий промышленных объектов.

Конструкция редуктора включает предварительно заложенную смазку, рассчитанную на длительный срок службы без технического обслуживания. Входной вал защищен от воздействия окружающей среды.

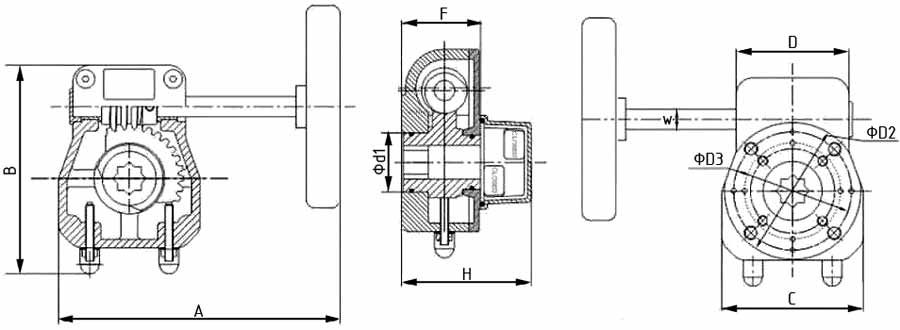

Габаритные размеры

A, мм	165	185	250	300
B, мм	127	142	190	220
C, мм	84	102	140	164
D, мм	66	79	112	120
E, мм	12	12	16	20
F, мм	47	52	68	71
H, мм	73	78	108	111

Соответствие размера редуктора и арматуры:

HGB-01: для шаровых кранов DN25-DN40, для поворотных затворов DN50-DN100.
HGB-02: для шаровых кранов DN50-DN65, для поворотных затворов DN125-DN150.
HGB-03: для шаровых кранов DN80-DN100, для поворотных затворов DN200-DN250.
HGB-04: для шаровых кранов DN125-DN150, для поворотных затворов DN300-DN350.

Преимущества:

Высокая надежность и долговечность. Компактная и прочная конструкция, высокопрочные материалы (QT450, сталь 45) и игольчатые подшипники обеспечивают максимальный ресурс работы даже при циклических нагрузках. Предварительная закладка смазки гарантирует длительный срок службы без обслуживания.
Безопасность и точность управления. Регулируемые механические упоры и концевой выключатель с визуальным индикатором положения позволяют точно задавать и контролировать крайние положения «открыто» и «закрыто».
Всепогодное и всесезонное исполнение. Степень защиты IP67 обеспечивает полную защиту от пыли и временного погружения в воду. Широкий температурный диапазон (-30°C…+120°C) позволяет эксплуатировать привод в любых климатических условиях.
Универсальность и удобство монтажа. Стандартизированные фланцы (ISO 5211) и монтажная площадка (NAMUR) обеспечивают полную взаимозаменяемость с арматурой большинства производителей.

Редукторы серии HGB предназначены для ручного управления промышленной трубопроводной арматурой с углом поворота 90° в системах, где требуется высокий крутящий момент и надежная фиксация положения. Основные области применения:

Нефтегазовая отрасль и химическая промышленность: управление шаровыми кранами и дисковыми затворами на технологических трубопроводах, линиях подачи сырья и продукта.
Водоснабжение и водоотведение: установка на задвижках и затворах в системах водоподготовки, очистки сточных вод, магистральных водоводах.
Энергетика: применение для управления регулирующей и запорной арматурой на тепловых и атомных электростанциях, в том числе для управления воздушными заслонками.
Судостроение и морская техника: благодаря коррозионностойкому исполнению и высокой надежности, приводы могут использоваться в системах судовых трубопроводов.
Общее машиностроение и промышленность: везде, где требуется точное и надежное ручное управление запорной или регулирующей арматурой.
