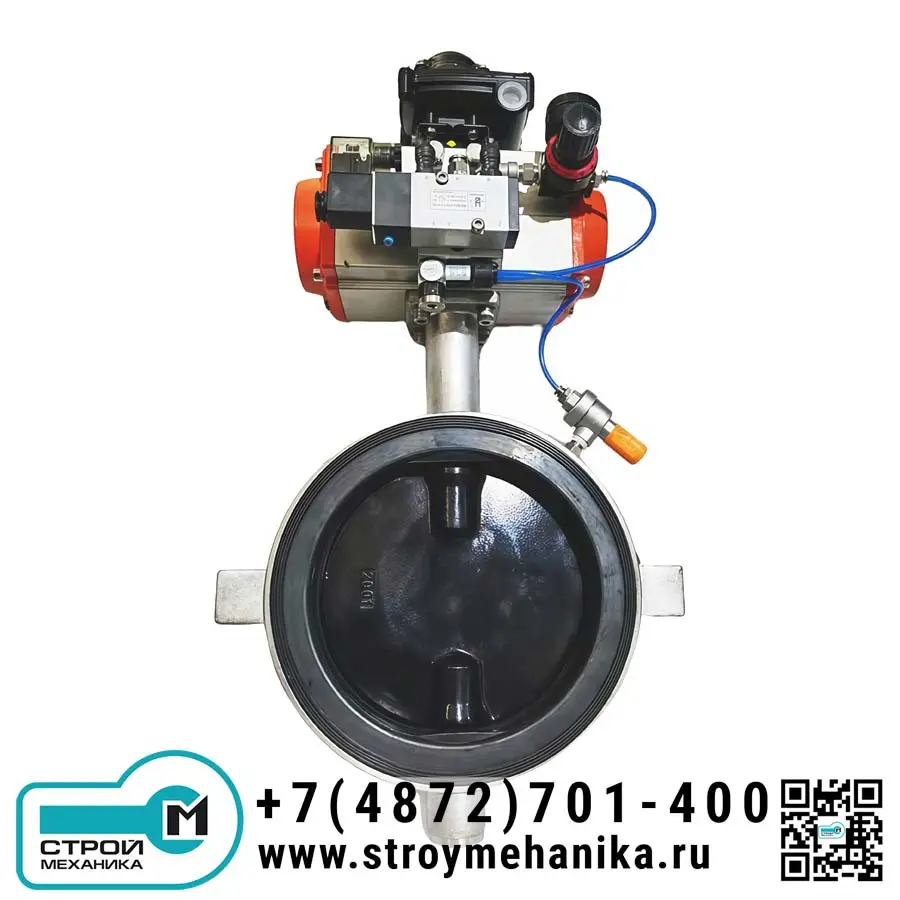

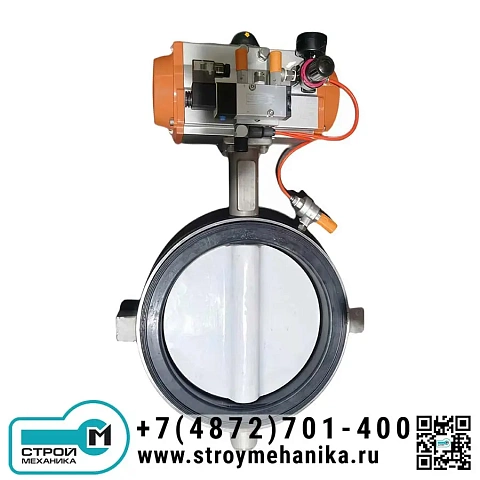

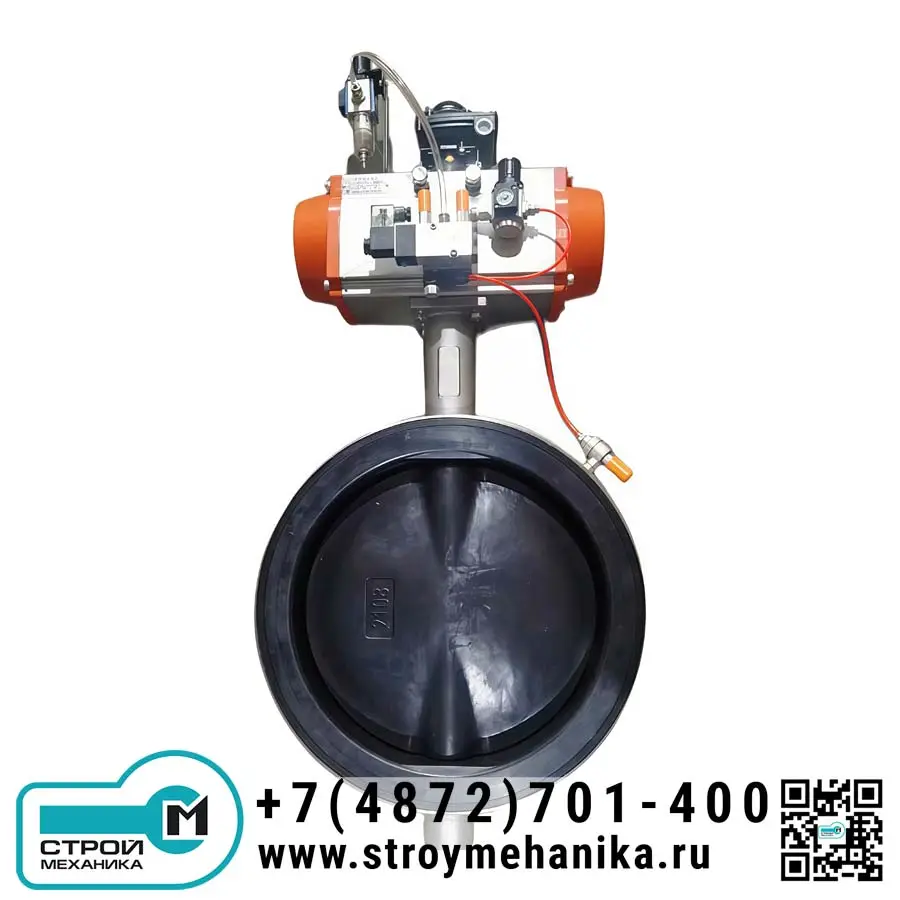

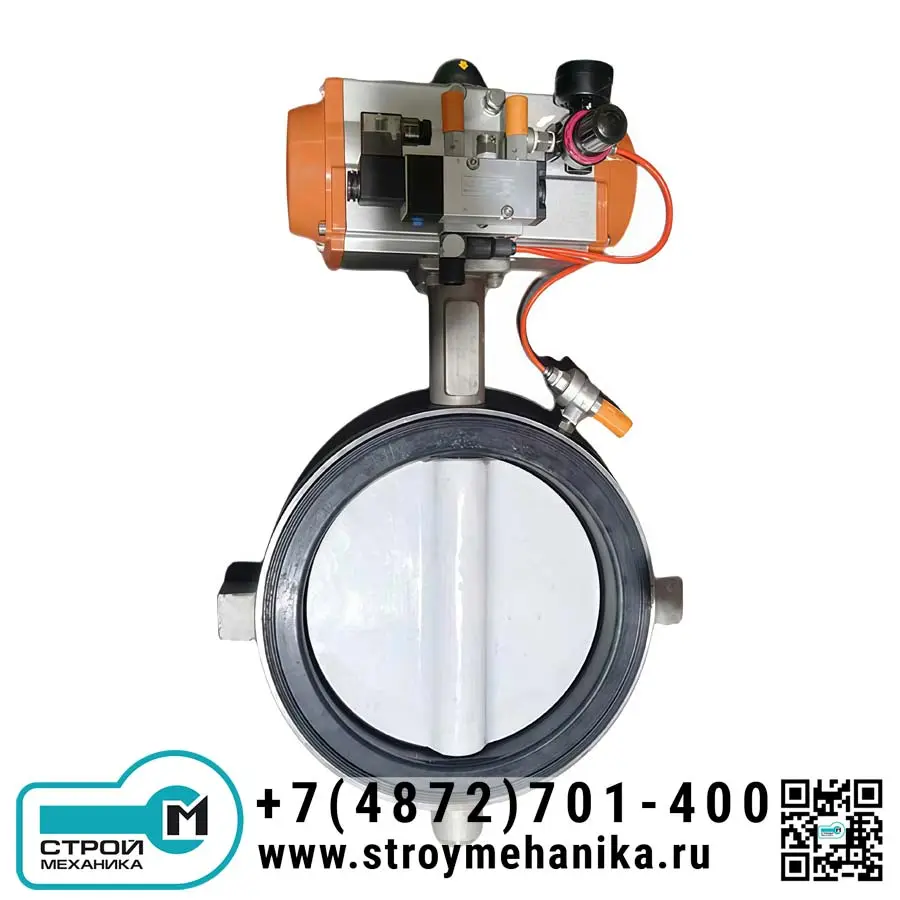

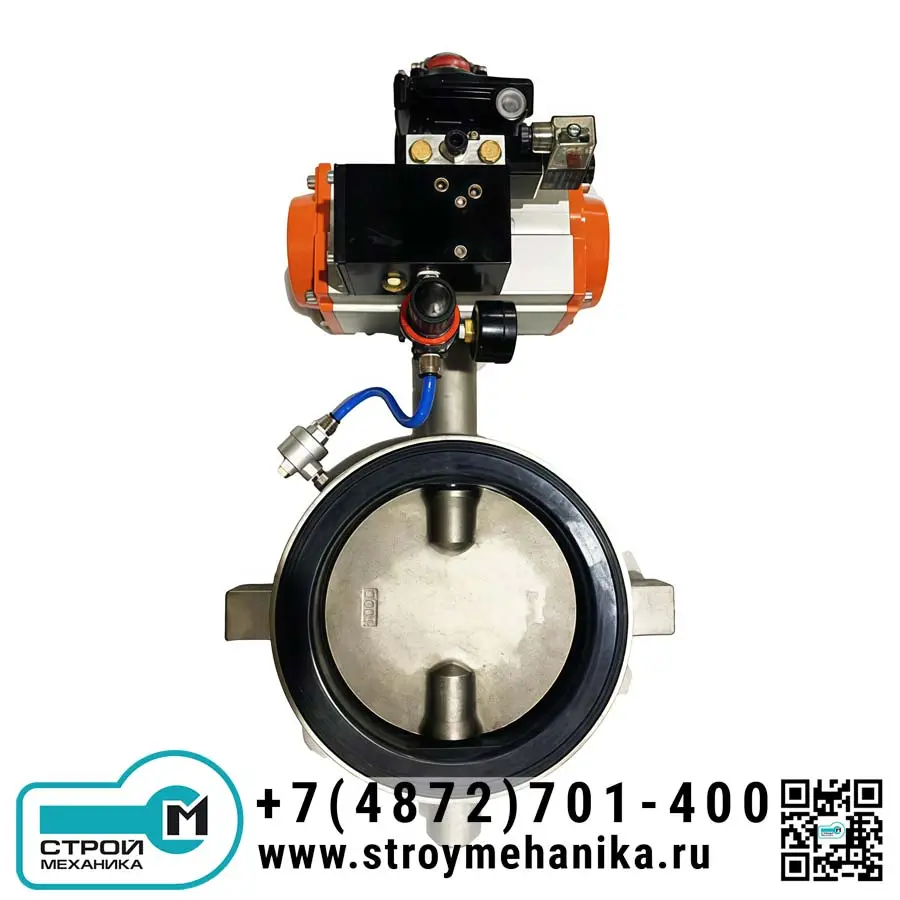

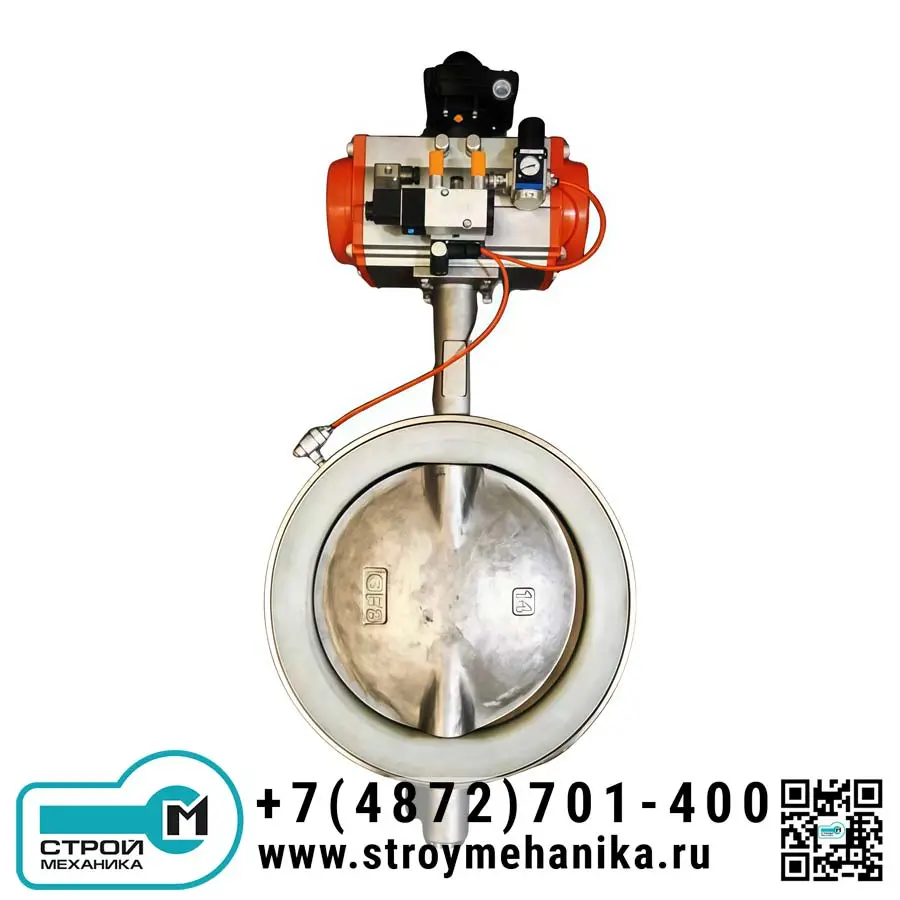

Пневматический шиберный затвор (надувной) серии PZD

Пневматический шиберный затвор (надувной) серии PZD – это высокотехнологичное запорное устройство, предназначенное для управления потоком сухих сыпучих материалов, порошков, гранул, шламов и газов в условиях высоких требований к герметичности и износостойкости. Отличительной особенностью данной конструкции является применение уникальной надувной эластичной манжеты (седла), которая под действием управляющего давления газа равномерно прижимается к диску (затвору), обеспечивая полную герметизацию в закрытом положении.

Клапан отличается долгим сроком службы и минимальным трением в процессе работы. В открытом состоянии диск полностью выходит из проточной части, что минимизирует износ и сопротивление потоку абразивных сред. Клапан поставляется с возможностью выбора различных материалов исполнения и комплектуется полным спектром приводов, концевых выключателей и средств автоматизации для интеграции в технологические линии.

Основные особенности:

• Уникальная надувная манжета. Обеспечивает равномерное давление по всему периметру уплотнения, гарантируя высокую герметичность.
• Минимальный износ. Диск и седло контактируют только в момент закрытия/открытия, исключая постоянное трение.
• Низкий крутящий момент. Требует минимального усилия для управления, что продлевает срок службы привода.
• Широкий диапазон применения. Предназначен для работы с абразивными, пылящими и химически активными средами.

Доступные материалы:

• Корпус: чугун, нержавеющая сталь, алюминий.
• Эластичная манжета (седло): EPDM (этиленпропилендиеновый каучук), нитрильный каучук (NBR).
• Диск (затвор): чугун, нержавеющая сталь AISI 304, AISI 316.
• Вал диска: нержавеющая сталь AISI 304, 316.
• Подшипники: высокомолекулярный полимер, бронза.
• Крепежные винты диска: углеродистая сталь, нержавеющая сталь.

Преимущества:

• Высокая герметичность класса «ноль». Надувная манжета под давлением равномерно обжимает диск по всему контуру, исключая протечки даже мелкодисперсных порошков и газов. Это ключевое преимущество перед традиционными шиберными задвижками и эластичными затворами.
• Исключительная износостойкость и долгий срок службы. Принцип работы, при котором контакт диска и седла происходит лишь на доли секунды, сводит механический износ к минимуму. Это позволяет клапану работать до 1 миллиона циклов даже с высокоабразивными средами.
• Энергоэффективность и надежность привода. Для управления клапаном требуется значительно меньший крутящий момент по сравнению с задвижками или шиберами. Это позволяет использовать приводы меньшей мощности, снижая общие затраты и повышая их надежность.
• Минимальное сопротивление потоку В полностью открытом положении диск убран из проточной части, создавая прямолинейный канал. Это минимизирует падение давления и предотвращает налипание или засорение материала.
• Универсальность и гибкость конфигурации. Возможность выбора различных материалов корпуса, диска и манжеты (EPDM, NBR) позволяет адаптировать клапан к конкретной среде (температура, химическая стойкость, абразивность).

Область применения.
Пневматические затворы PZD серии специально разработаны для сложных условий работы с сыпучими и порошкообразными материалами, где критически важна надежная герметизация:

• Строительная индустрия: цемент (портландцемент), песок, кварцевый порошок, силикатная пыль, сухие строительные смеси.
• Химическая и нефтехимическая промышленность: порошкообразные химикаты, катализаторы, ПВХ-порошок, фенольные смолы, углеродный порошок, титаносиликаты.
• Металлургия и производство: алюминиевый порошок, минеральные добавки, шлаки, пыль.
• Пищевая и фармацевтическая промышленность: мука, сахар, крахмал, молочный порошок, гранулированные ингредиенты.
• Энергетика: транспортировка угольной пыли, золы, известняка.
• Производство удобрений: гранулированные и порошкообразные минеральные удобрения.

Принцип работы.
Принцип действия надувного шиберного затвора PZD основан на управляемом изменении геометрии эластичного уплотнительного седла.

1. Закрытое состояние и герметизация.
   При подаче команды на закрытие привод поворачивает вал с диском на 90°, перекрывая поток. После этого в специальную камеру вокруг эластичной манжеты (седла) подается сжатый воздух или инертный газ под давлением (до 8 бар). Манжета равномерно надувается и плотно обжимает периметр диска со всех сторон, создавая абсолютно герметичное соединение. Давление надува можно регулировать в зависимости от требуемой степени герметичности и характеристик среды.
2. Открытое состояние и свободный проход.
   Перед открытием давление в камере манжеты стравливается, и она сжимается, полностью освобождая диск. После этого привод поворачивает диск на 90° в положение, параллельное потоку. Диск полностью выходит в верхнюю часть корпуса, открывая прямой, беспрепятственный канал для материала. В этом положении между диском и манжетой нет контакта, что исключает трение и износ во время транспортировки среды.

Ключевое отличие от обычных затворов.
В стандартных эластичных затворах диск постоянно трется о седло при повороте, что приводит к постепенному износу уплотнения и увеличению момента трения. В надувном затворе физический контакт происходит только в момент, когда диск уже находится в закрытом положении и манжета неподвижна, или сразу после сброса давления перед открытием. Это «бесконтактное» вращение — залог долговечности устройства.

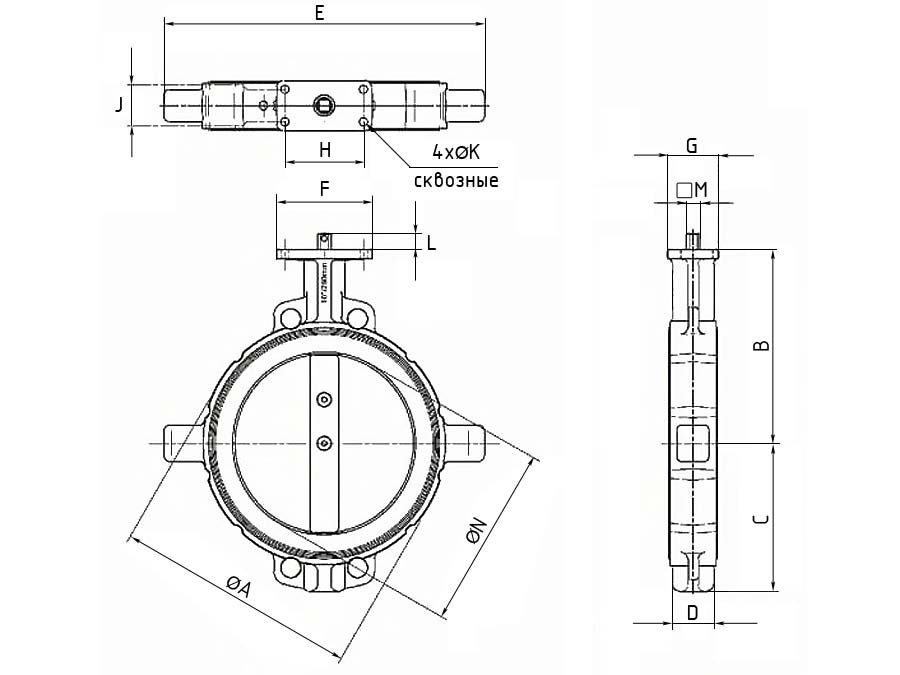

Габаритные и присоединительные размеры
