| Назначение | Запорное устройство для сыпучих материалов, воды, жидкостей, газов |
| Управление | Пневматический привод двойного действия. Возможна установка ручного рычага или электропривода |
| Диапазон диаметров | От DN40 (1½") до DN400 (16"). Основной ряд: 50, 65, 80, 100, 125, 150, 200, 250, 300 мм |
| Материал корпуса | Чугун с покрытием (FBE) |
| Материал диска | Нержавеющая сталь AISI 304 или чугун |
| Материал уплотнения (седло) | Картриджное, с фенольной основой: EPDM (этилен-пропиленовый каучук) или NBR (нитрильный каучук) |
| Рабочее давление | Максимальное 10 бар. Может работать в вакуумном режиме (до -0.1 бар) |
| Рабочая температура среды | Стандартно: от -10°C до +100°C. В исполнении с EPDM/NBR: от -20°C до +120°C |
| Температура окружающей среды | От -20°C до +70°C |
| Давление управления (пневмопривод) | 4 – 8 бар |
| Стандарт фланцев | DIN 2501 PN 10/16; ANSI B16.5 Class 150; GB/T 9113.1-2000 (1.0 МПа) |
| Стандарт на присоединение привода | ISO 5211 (стандарт), DIN 5482 (опция) |
| Степень герметичности | Класс А по EN 12266-1/2 |
| Комплектация и опции: | |
| Индикатор положения | Блок концевых выключателей, AP1210 |
| Пневмораспределитель | 5/2 электромагнитный клапан, VM520 V45X2-15 |
| Соленоидные катушки | Напряжение: 24В, 48В, 110В, 220В |

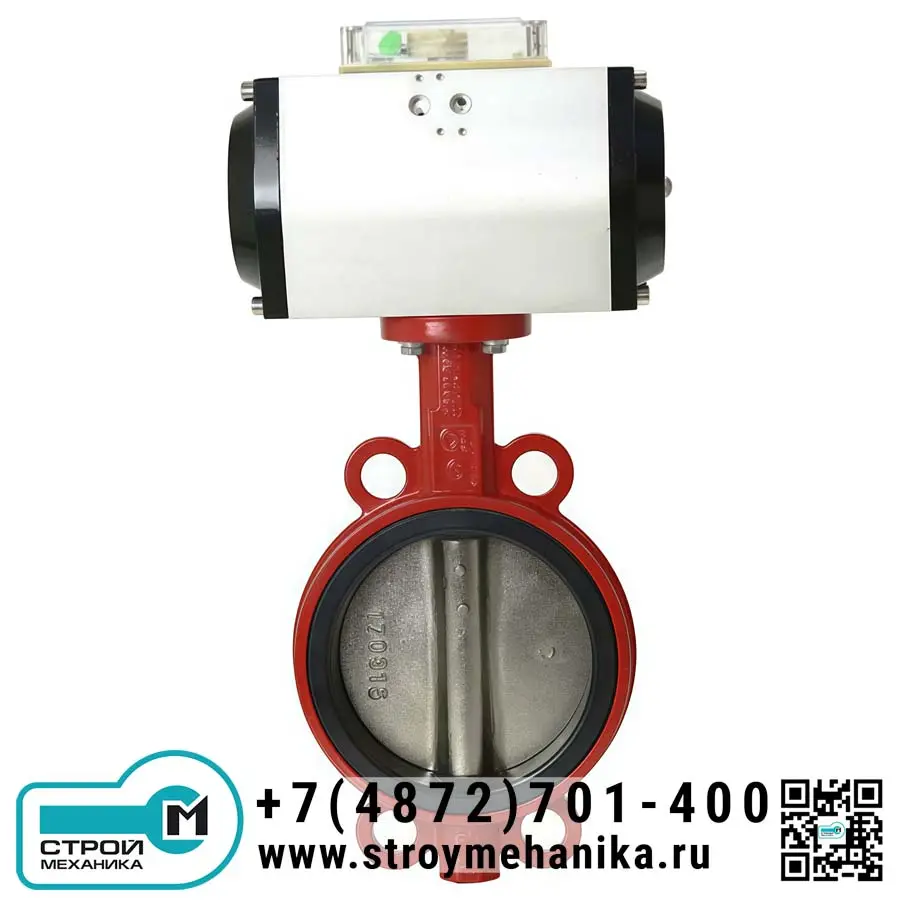

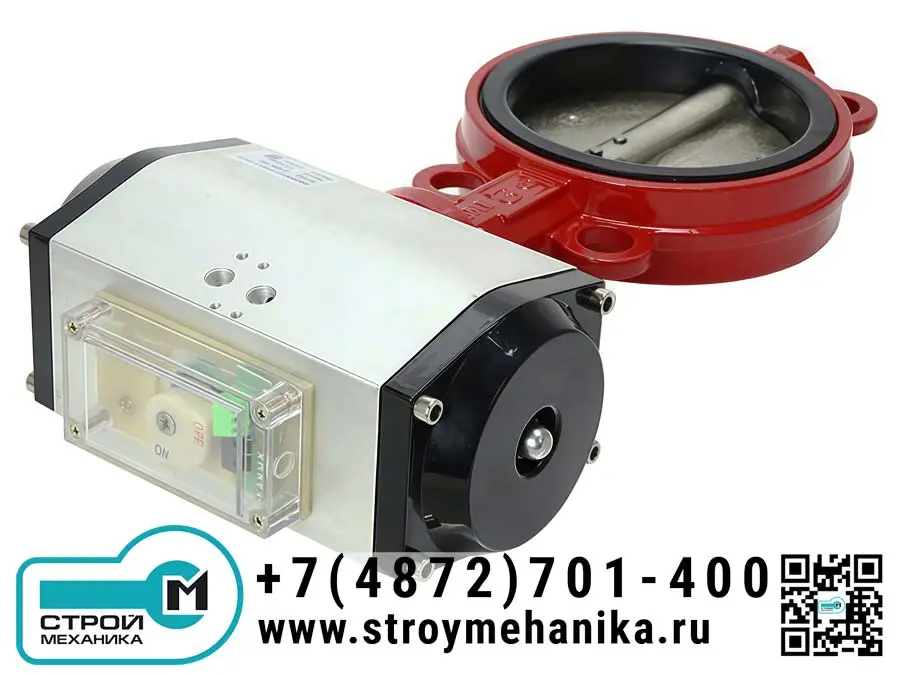

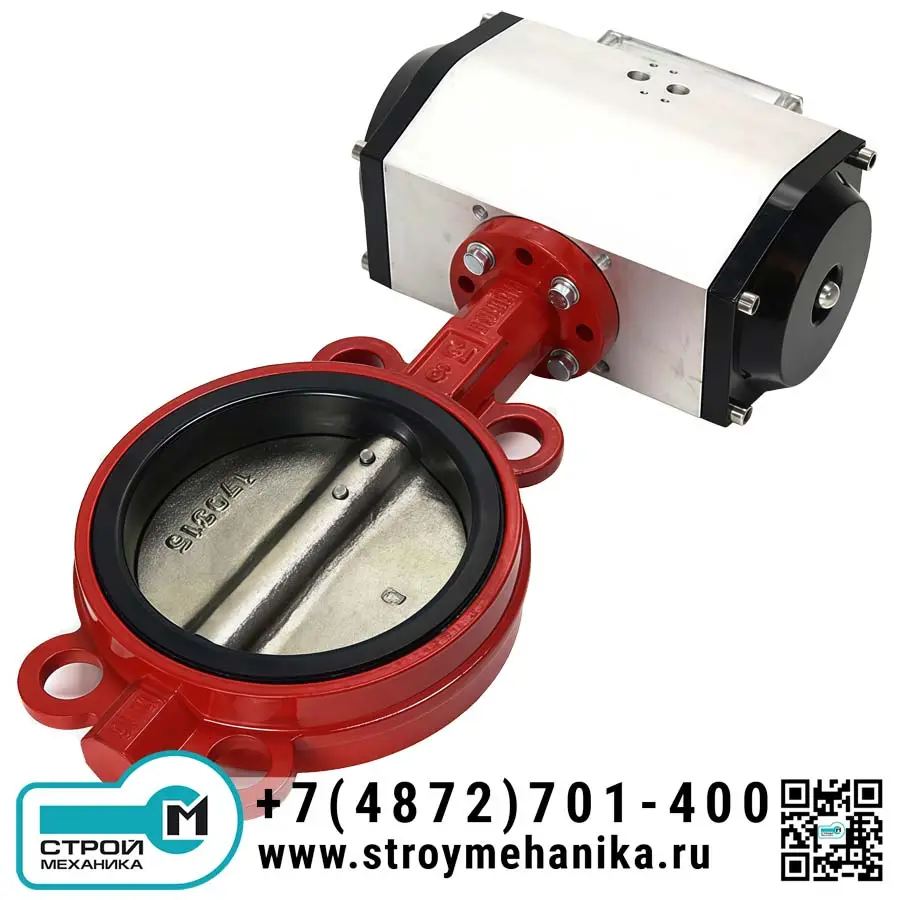

Дисковые затворы GTD серии – это современные запорные устройства, предназначенные для герметичного перекрытия потока сухих сыпучих материалов (порошков, гранул), а также воды, жидкостей и газов в технологических линиях и системах пневмотранспорта. Клапан представляет собой конструкцию, в которой запирающий элемент выполнен в виде диска, поворачивающегося вокруг оси, расположенной перпендикулярно направлению потока. Управление осуществляется с помощью пневматического привода двойного действия, что обеспечивает высокую скорость срабатывания и надежность в автоматизированных системах.
Изделие отличается универсальностью и высокой адаптивностью. Корпус клапана изготавливается из высокопрочного чугуна с эпоксидным покрытием (FBE) для защиты от коррозии, а диск – из нержавеющей стали AISI 304 или чугуна, что обеспечивает стойкость к абразивному износу, что критически важно при работе с сыпучими средами. Уплотнение выполнено в виде сменной манжеты из EPDM или NBR, что гарантирует герметичность класса А по стандарту EN 12266 и облегчает обслуживание. Конструкция предусматривает возможность оснащения одним из трех типов приводов (рычажным, пневматическим или электрическим), которые являются полностью взаимозаменяемыми благодаря стандартизированному креплению (ISO 5211 или DIN 5482).
Клапаны GTD серии предназначены для работы в широком диапазоне давлений (от вакуума до 10 бар) и температур (от -20°C до +120°C). Они комплектуются фланцами, соответствующим международным стандартам (DIN, ANSI, GB), что упрощает их интеграцию в существующие трубопроводные системы. Наличие опциональных аксессуаров, таких как электромагнитный клапан (5/2), соленоидные катушки на различное напряжение и индикатор положения AP1210, позволяет создавать гибкие и функциональные управляющие комплексы для сложных технологических процессов.
| Модель | DN, мм | NPS, дюймы | D1, мм | L, мм | Привод | Высота H1, мм |
|---|---|---|---|---|---|---|
| GTD6-50 | 50 | 2" | 120 | 45 | DA50 | 71.3 |
| GTD6-65 | 65 | 2½" | 136 | 48 | DA65 | 77.5 |
| GTD6-100 | 100 | 4" | 185 | 56 | DA85 | 101.5 |
| GTD6-150 | 150 | 6" | 238 | 59 | DA110 | 145 |
| GTD6-200 | 200 | 8" | 295 | 64 | DA125 | 163.5 |
| GTD6-300 | 300 | 12" | 407 | 78 | DA160 | 230 |
Преимущества:
Пневматический дисковый затвор GTD серии находит широкое применение в различных отраслях промышленности, где необходим надежный и быстродействующий запор потока. Основные области использования:
Клапан оптимально подходит как для гравитационных систем, так и для систем пневматической транспортировки, работающих как в разряженной, так и в плотной фазе.
Принцип работы.
Принцип действия дискового затвора GTD серии основан на повороте запирающего элемента (диска) на 90° от полностью открытого до полностью закрытого положения.
В открытом состоянии диск повернут параллельно потоку среды, создавая минимальное гидравлическое сопротивление и позволяя материалу свободно проходить через сечение клапана. Управляющий сигнал (подача сжатого воздуха на порты пневмопривода) приводит в движение поршень внутри привода, который через механическую передачу (рейку, шестерню или рычаг) поворачивает шток клапана.
При подаче сигнала на закрытие привод совершает обратное действие, поворачивая диск на угол 90° так, что его плоскость становится перпендикулярной потоку. В этом положении диск плотно прижимается к эластичному уплотнительному седлу, установленному в корпусе, обеспечивая герметичное перекрытие трубопровода. Пружины в приводе двойного действия или внешний источник воздуха обеспечивают необходимое усилие для надежного прижатия диска даже при наличии перепада давления в линии.
Индикатор положения (механическая стрелка или электронный датчик) визуально или сигнально показывает текущее состояние «Открыто/Закрыто». Опциональный электромагнитный клапан, установленный на приводе, дистанционно управляет подачей сжатого воздуха, позволяя интегрировать затвор в систему автоматического управления технологическим процессом.
