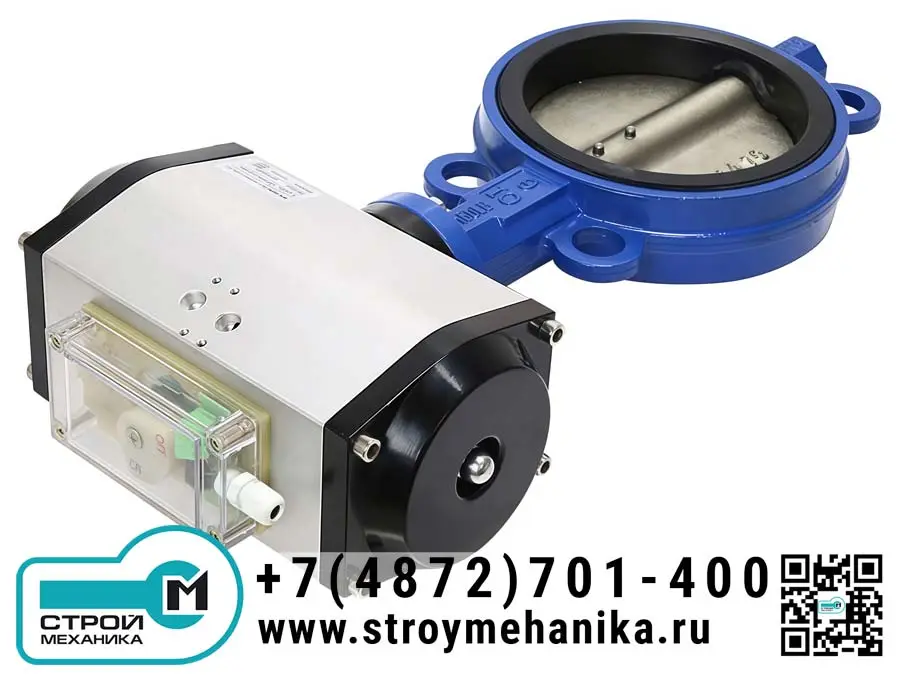

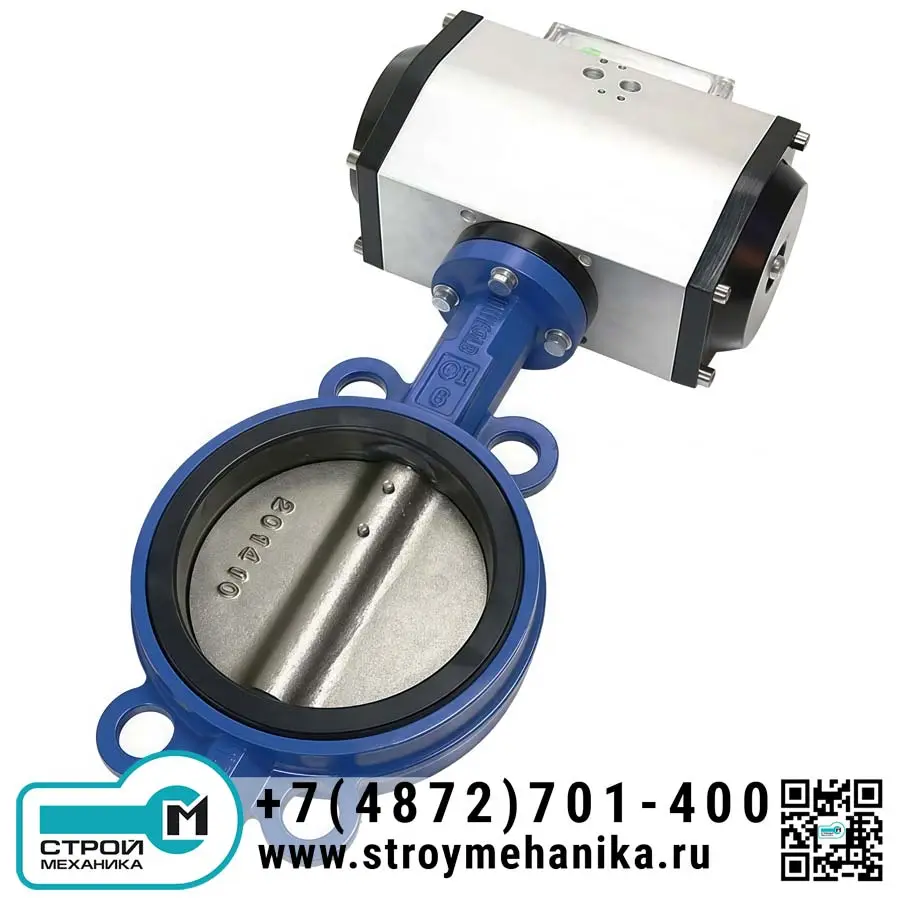

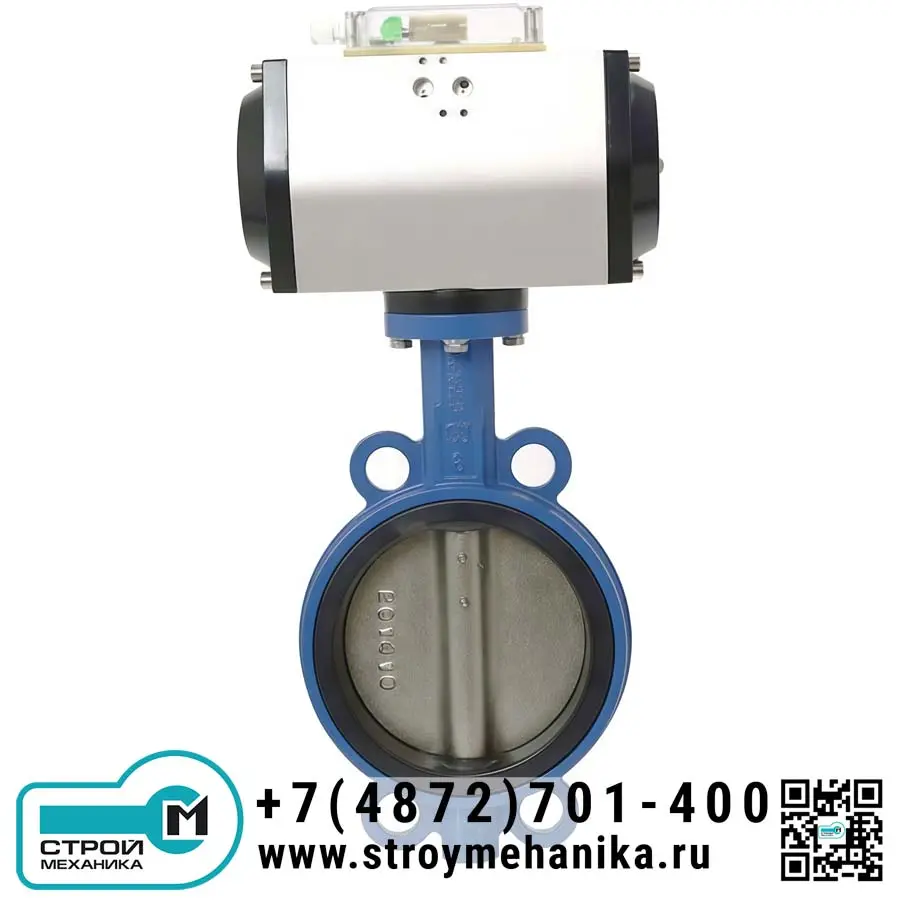

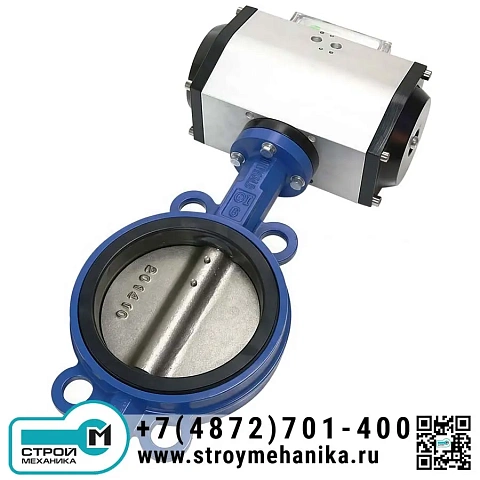

Пневматический дисковый затвор серии D671X

Пневматический дисковый затвор серии D671X - это надежное запорное устройство, разработанное для эффективного управления потоками сухих сыпучих материалов (порошков, гранул), жидкостей и газов в технологических линиях. Он идеально подходит для систем гравитационной подачи и пневмотранспорта на предприятиях химической, пищевой, фармацевтической промышленности и в других сферах, связанных с обработкой сыпучих материалов. Клапан отличается универсальностью, достигаемой за счет модульной конструкции, которая позволяет легко менять тип привода (пневматический, электрический или ручной рычаг) благодаря стандартизированному креплению ISO 5211.

Основные компоненты клапана включают литой корпус из прочного чугуна, поворотный диск из углеродистой или нержавеющей стали, установленный на валу, и сменное эластомерное уплотнение. Конструкция фланцев соответствует международным стандартам (DIN, ANSI), что обеспечивает простой монтаж в существующие трубопроводные системы. Затворы этой серии способны работать в широком диапазоне давлений (до 10 бар) и температур (от -20°C до +120°C), что делает их пригодными для разнообразных технологических процессов.

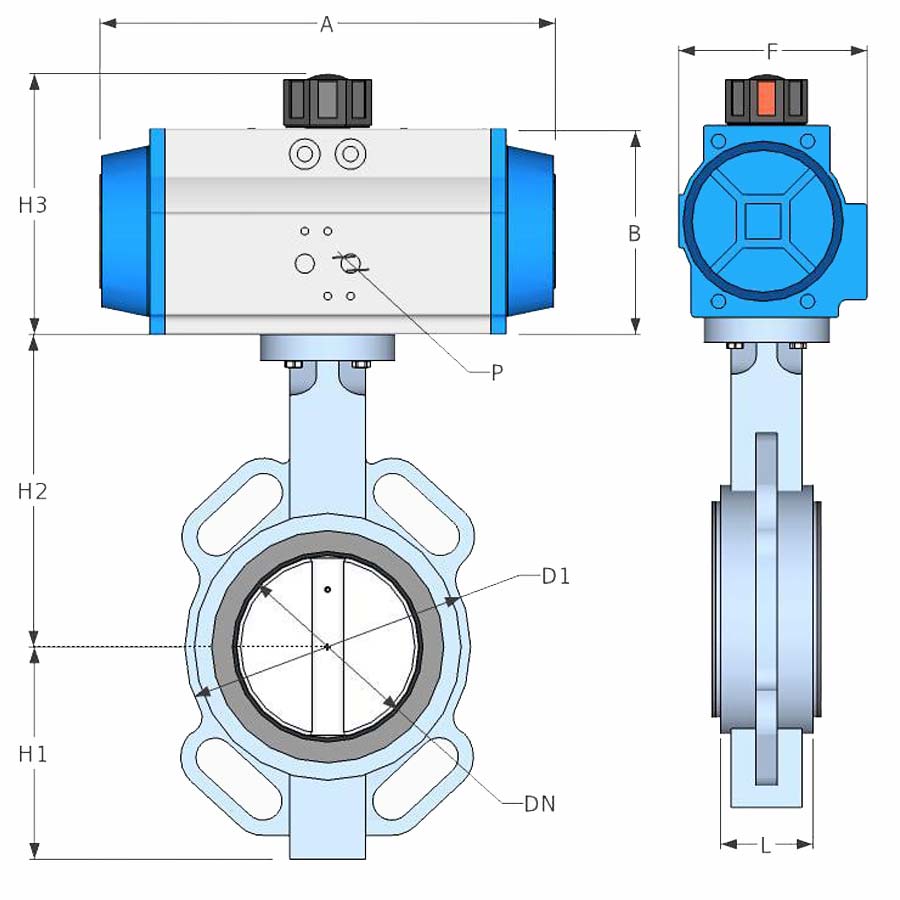

Габаритные и присоединительные размеры (выборочно)

Преимущества:

• Высокая износостойкость. Диск из нержавеющей стали и упругое седло обеспечивают длительный срок службы даже при работе с абразивными сыпучими материалами.
• Универсальность и взаимозаменяемость. Стандартизированный приводной фланец ISO 5211 позволяет быстро менять тип привода (пневматический, электрический, ручной) без замены корпуса клапана.
• Простота обслуживания. Модульная конструкция и сменное седло-уплотнение значительно упрощают ремонт и техническое обслуживание, сокращая время простоя.
• Отличная герметичность. Класс герметичности «А» по международному стандарту EN 12266 гарантирует надежное перекрытие потока.
• Широкий диапазон применения. Способность работать от вакуума до давления 10 бар и при температурах от -20°C до +120°C.
• Легкий монтаж. Стандартные фланцевые соединения DIN и ANSI упрощают интеграцию в любую трубопроводную систему.

Затворы серии D671X применяются в качестве запорных и регулирующих устройств в различных отраслях промышленности:

• Пневмотранспорт. Управление потоком в системах разряженного и плотного фазного транспорта порошков и гранул.
• Хранение и дозирование сыпучих материалов. На силосах, бункерах, питателях и шлюзовых затворах.
• Водоподготовка и канализация. Для перекрытия потоков воды и технических жидкостей.
• Химическая и пищевая промышленность. В технологических линиях, требующих надежного и гигиеничного отсечения потока.
• Вентиляция и аспирация. В системах для перекрытия воздуховодов.

Принцип работы.
Принцип действия дискового затвора основан на повороте диска (затвора) внутри проходного канала корпуса на 90 градусов. В открытом положении диск расположен параллельно потоку среды, создавая минимальное гидравлическое сопротивление. При повороте в закрытое положение диск разворачивается перпендикулярно потоку и плотно прижимается к эластомерному уплотнительному кольцу (седлу) в корпусе, обеспечивая герметичное перекрытие.

Управление поворотом осуществляется через пневматический привод двустороннего действия (DA). Сжатый воздух, подаваемый в одну из камер привода, воздействует на поршень, который через реечный или кулачковый механизм преобразует линейное движение во вращательное. Это вращение через приводной вал передается непосредственно на диск клапана. При подаче воздуха в противоположную камеру происходит поворот диска в обратном направлении. Такая конструкция обеспечивает быстрое и надежное срабатывание «открыто-закрыто», а также позволяет оснастить клапан устройствами позиционирования или обратной связью (концевыми выключателями).
