Двусторонние шиберные затворы серии QU

Шиберные затворы серии QU представляют собой высококачественные, двусторонне уплотненные клапаны без канавок, которые разработаны для управления потоками различных сред, включая угольную пыль, шлам, сточные воды, пищевые продукты, бумажную массу и другие вещества, содержащие твердые частицы. Эти шиберные затворы находят широкое применение в энергетике, водоочистке, целлюлозно-бумажной промышленности, химическом производстве и других отраслях, где требуется надежное и герметичное перекрытие потоков.

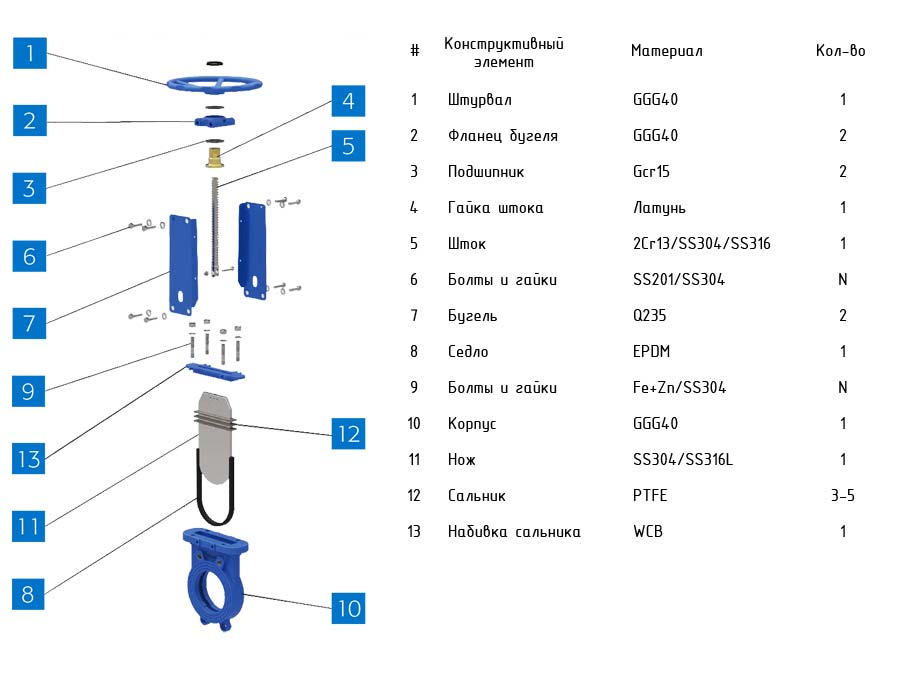

Основным элементом шиберного затвора является корпус из ковкого чугуна марки GGG40, обеспечивающий высокую прочность и устойчивость к износу. Нож затвора выполнен из нержавеющей стали SS316L или SS304, что гарантирует долговечность и коррозионную стойкость при взаимодействии с агрессивными средами. Уплотнение выполнено из эластомеров NBR или EPDM, что позволяет затвору сохранять герметичность даже при высоких давлениях и температурных перепадах.

Конструкция шиберного затвора QU уникальна благодаря использованию U-образного гибкого уплотнения, расположенного в нижней части корпуса. При закрытии затвора нож плотно прижимает уплотнение, что предотвращает утечку среды. В момент открытия ножа уплотнение возвращается в исходное положение, предотвращая накопление отложений и загрязнений в корпусе клапана. Такая конструкция обеспечивает надежную работу клапана и минимизирует необходимость в частом техническом обслуживании.

Затворы серии QU соответствуют стандартам MSS SP-81, что подтверждает их высокую производительность и надежность. Затворы могут работать при давлениях до 16 бар для малых диаметров (DN50-DN100) и до 1 бар для больших диаметров (DN1100-DN1200). Конструкция затвора позволяет его установку с фланцами по стандартам DIN PN10, PN16, ANSI 150LB, JIS10K, что делает его универсальным решением для различных трубопроводных систем.

Одним из ключевых преимуществ шиберных затворов серии QU является их двустороннее уплотнение, которое обеспечивает герметичность в обеих направлениях потока, что существенно повышает безопасность и надежность системы. В отличие от многих других затворов на рынке, затворы QU не имеют канавок, что исключает возможность накопления отложений и засоров, что делает их идеальными для работы с вязкими и абразивными средами.

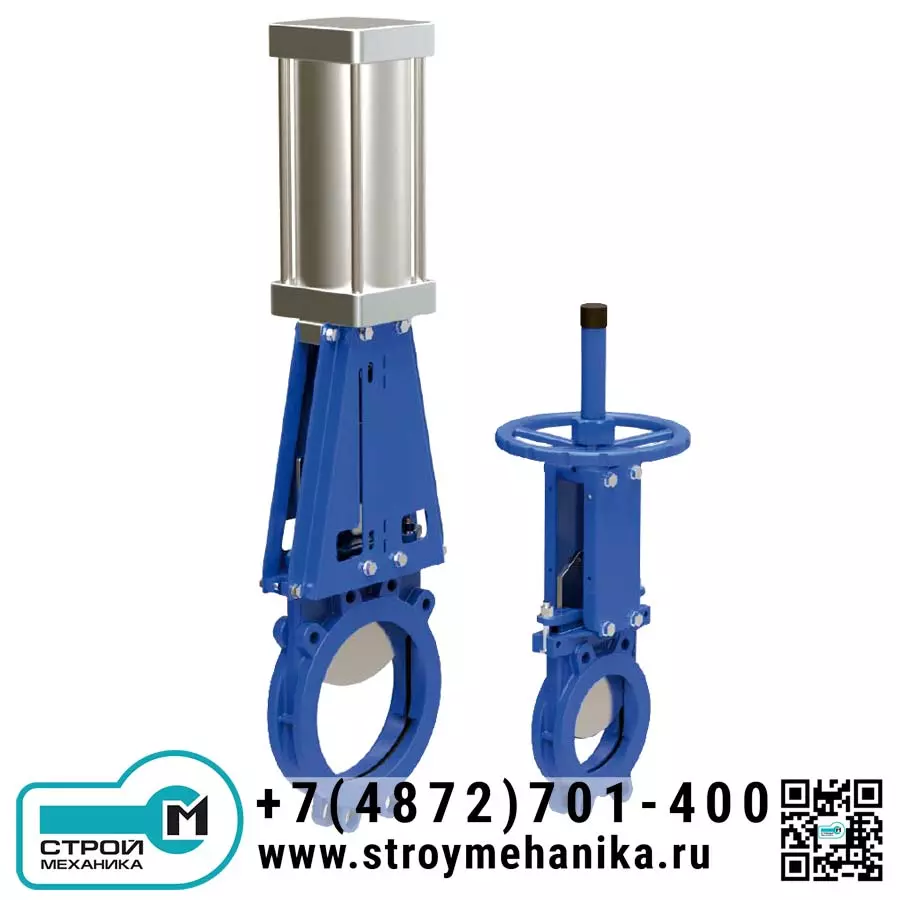

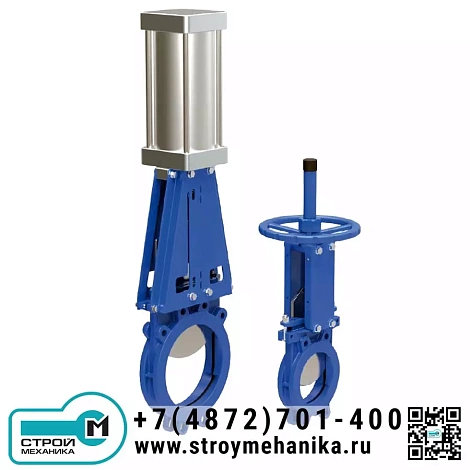

Затворы серии QU могут оснащаться различными типами приводов, включая ручное управление, редукторы, электрические, пневматические и гидравлические приводы, а также приводы с цепным колесом и рычажные приводы. Это позволяет адаптировать затворы под специфические условия эксплуатации и повышает удобство их использования в различных промышленных системах.

Шиберные затворы серии QU могут эффективно использоваться в системах, где требуется частое перекрытие потоков сред, содержащих твердые частицы. Это делает их отличным решением для предприятий металлургической, целлюлозно-бумажной, химической и других отраслей, где необходимы высоконадежные и долговечные клапаны.

Благодаря уникальной конструкции с U-образным уплотнением, затворы серии QU легко очищаются и не требуют частого обслуживания, что существенно снижает эксплуатационные расходы и простои оборудования. Кроме того, высокая устойчивость к износу и коррозии позволяет использовать их в самых агрессивных условиях.
