Двусторонние шиберные затворы серии QM

Шиберные затворы серии QM представляют собой высокоэффективные двухсторонние уплотнительные затворы с корпусом без канавок. Они предназначены для надежного управления потоком различных сред в промышленных процессах. Эти шиберные затворы имеют усовершенствованную конструкцию, обеспечивающую высокую герметичность и долговечность в эксплуатации.

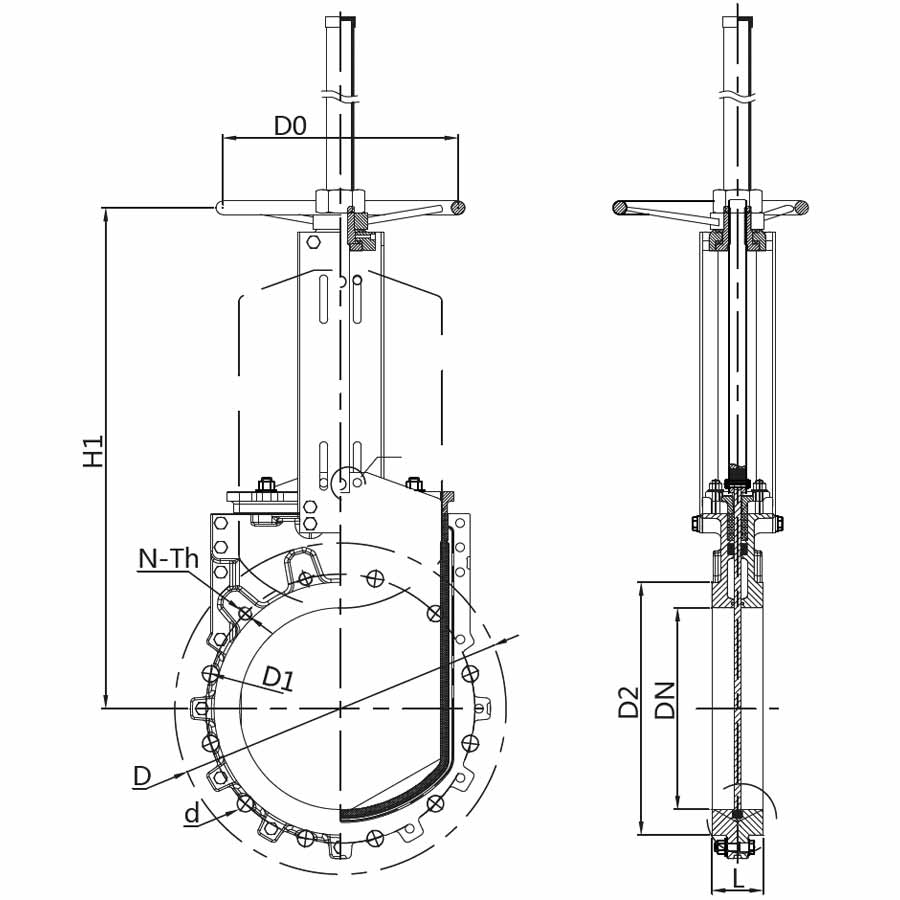

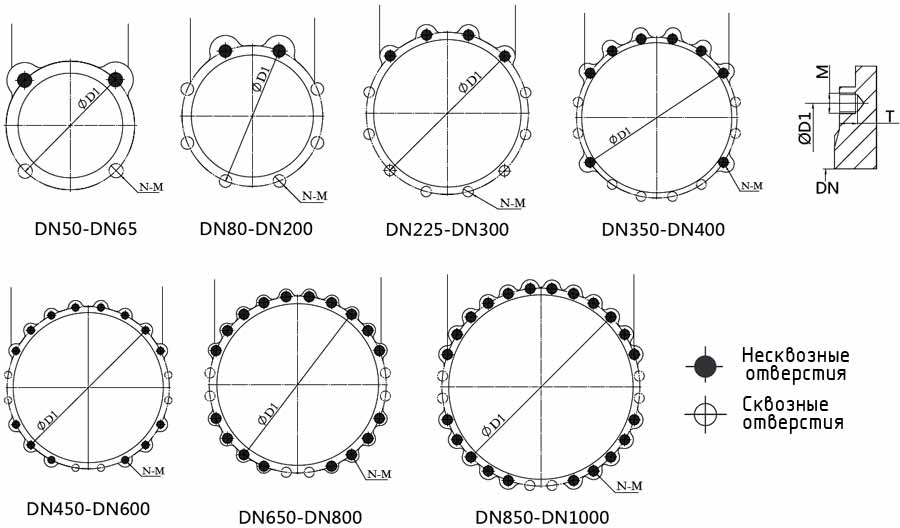

Шиберные затворы серии QM изготовлены в соответствии с международными стандартами MSS SP-81, что гарантирует их совместимость с другими компонентами трубопроводных систем. Рабочее давление варьируется в зависимости от диаметра условного прохода (DN): от 16 бар для DN50-DN200 до 4 бар для DN1200-DN2000. Шиберные затворы серии поддерживают широкий диапазон фланцевых стандартов, включая DIN PN10, PN16, 150LB, JIS 10K, и TABLE E/D. Основные материалы корпуса включают F55, F53, 2205, CF3M, CF8M, CF8 и WCB, что обеспечивает отличную стойкость к коррозии и механическим повреждениям. Уплотнительные материалы, такие как NBR, EPDM и FKM, позволяют клапанам эффективно работать в агрессивных средах.

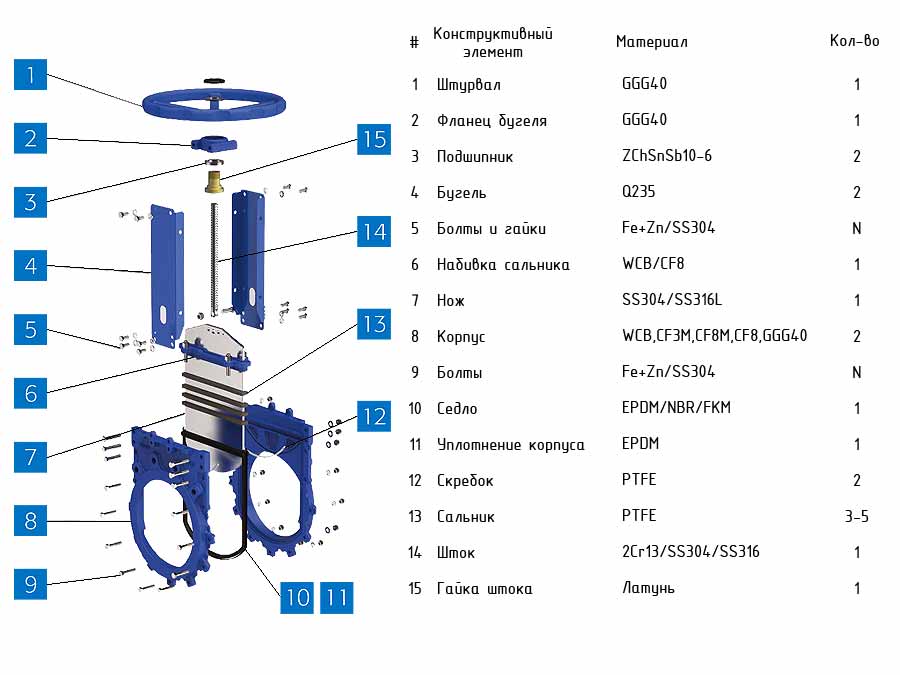

Ключевой особенностью шиберных затворов серии QM является отсутствие канавок в корпусе, что предотвращает накопление осадков и засорение рабочей зоны. Уплотнительный элемент в виде U-образной гибкой вставки надежно закрывает зазор между корпусом и затвором при закрытии клапана. Эта конструкция способствует улучшению герметичности и продлению срока службы клапана, так как предотвращает образование остатков среды в корпусе, упрощает очистку и техническое обслуживание.

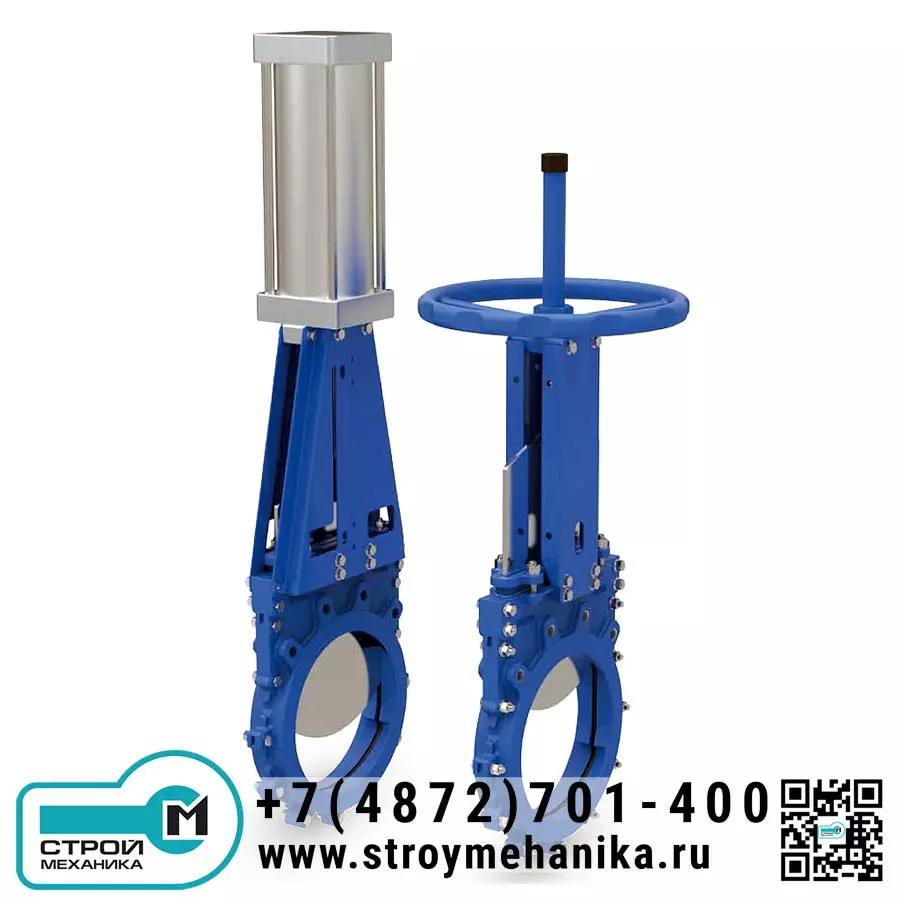

Среди основных преимуществ шиберных затворов серии QM можно выделить их высокую производительность и надежность. Уникальная конструкция с двухсторонним уплотнением позволяет шиберу эффективно работать при двунаправленном потоке, что делает его универсальным решением для сложных промышленных условий. Кроме того, доступность различных опций управления, таких как ручное, электрическое, пневматическое, гидравлическое и другие, предоставляет возможность гибкой настройки системы управления клапаном.

Благодаря своей технологичности и высокому качеству изготовления, затворы серии QM широко применяются в различных отраслях промышленности. Они незаменимы в системах обработки угля на электростанциях, для сброса шлаков, очистки сточных вод, в пищевой и бумажной промышленности, а также в нефтехимии. Применение затворов QM способствует повышению эффективности процессов, снижению потерь и уменьшению времени простоев оборудования за счет высокой надежности и простоты технического обслуживания.
