Пневматический привод трёхпозиционный серии HPA (0–45–90°/180°)

Пневматический привод трехпозиционный серии HPA - это специализированное изделие, предназначенное для высокоточной установки и управления четвертьоборотной арматурой (шаровыми кранами, дисковыми затворами, пробковыми кранами). Его ключевая отличительная особенность — возможность фиксации не только в стандартных конечных положениях (0° и 90° или 180°), но и в промежуточной позиции, например, на 45°. Уникальный механизм позволяет регулировать этот промежуточный угол остановки в широких пределах. Например, для привода с ходом 90° промежуточная позиция может быть установлена на 20°, 30°, 50°, 70° и других значениях. Это достигается за счет системы механических тормозов, приводимых в движение двумя вспомогательными поршнями.

Привод полностью соответствует международным стандартам монтажа, что обеспечивает его универсальность и простоту интеграции. Приводной фланец выполнен в соответствии с ISO 5211 для прямой установки на арматуру, а верхняя часть имеет соединение по стандарту NAMUR. Это позволяет напрямую монтировать широкий спектр аксессуаров: соленоидные клапаны, датчики положения (концевые выключатели), позиционеры и ручные дублеры. Все изделия проходят индивидуальные испытания на герметичность и проверку крутящего момента перед отгрузкой.

Серия представлена десятью моделями (от HPA063 до HPA200), которые охватывают широкий диапазон выходного крутящего момента — от 20 Нм при 5 бар до 1923 Нм при 5 бар для двустороннего действия и от 8.5 Нм до 827 Нм для пружинно-возвратных модификаций. Приводы рассчитаны на работу со сжатым воздухом и другими неагрессивными газами в широком температурном диапазоне, от -40°C до +150°C, и могут использоваться как внутри, так и вне помещений.

Принцип работы.
Привод работает на основе пневматической энергии. В базовой версии двустороннего действия сжатый воздух, подаваемый попеременно в одну или другую камеру цилиндра, приводит в движение поршень. Через рейку и шестерню это линейное движение преобразуется во вращательное движение выходного вала. Для реализации трех позиций в конструкцию интегрированы два дополнительных (вспомогательных) поршня с механическими тормозами-стопорами.

Когда вал привода поворачивается из начального положения, один из вспомогательных поршней перемещается и его механический стопор входит в зацепление. В зависимости от заводской настройки положения этого стопора, вращение вала останавливается в заданной промежуточной точке (например, на 45°). Для продолжения вращения необходимо подать управляющий сигнал, который сместит вспомогательный поршень и освободит стопор, после чего вал сможет продолжить движение до конечного положения, где сработает второй основной тормоз. В пружинно-возвратных моделях при сбросе давления воздух из рабочей камеры стравливается, и вал возвращается в исходное положение за счет энергии предварительно сжатой пружины.

Преимущества:

• Трехпозиционное управление. Возможность останавливать арматуру в промежуточном положении (регулируемом), что идеально подходит для задач дросселирования, смешения потоков или аварийного частичного перекрытия.
• Высокая универсальность и стандартизация. Соответствие стандартам ISO 5211 (фланец) и NAMUR (монтаж аксессуаров) обеспечивает простую и быструю установку на большинство типов арматуры и подключение широкого спектра устройств управления.
• Надежность и долговечность. Корпус из алюминиевого сплава, все изделия проходят 100% индивидуальное тестирование на герметичность и контроль крутящего момента.
• Широкий модельный ряд. 10 типоразмеров с крутящим моментом от 15 до 1702 Нм (при 2-8 бар) позволяют точно подобрать привод под любую арматуру.
• Гибкость конфигурации. Доступны версии с двусторонним действием и с пружинным возвратом. Предлагается работа в стандартном (-20°C…+80°C), низкотемпературном (-40°C…+80°C) и высокотемпературном (-15°C…+150°C) исполнениях.

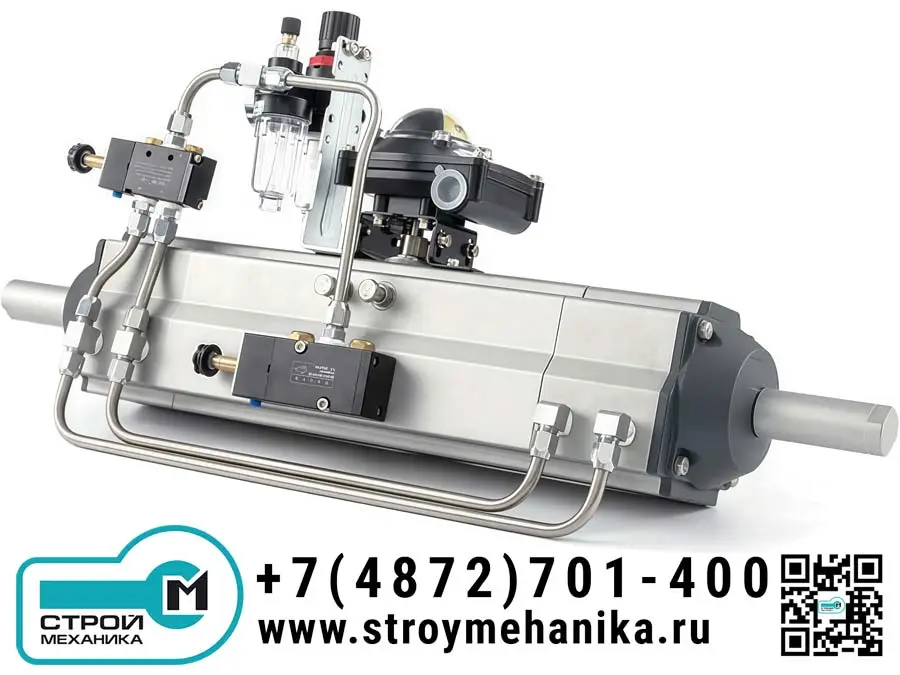

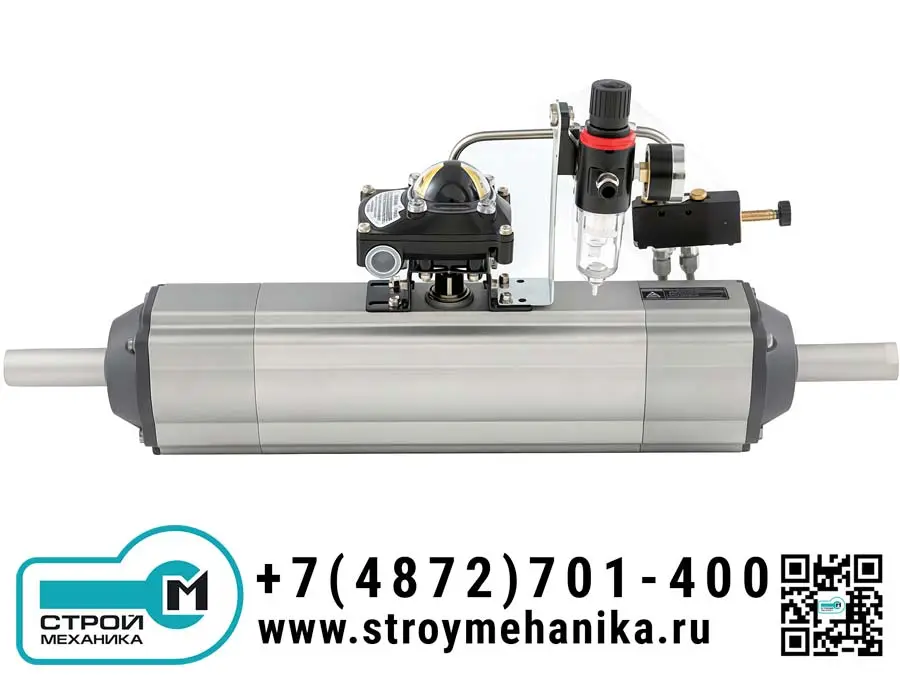

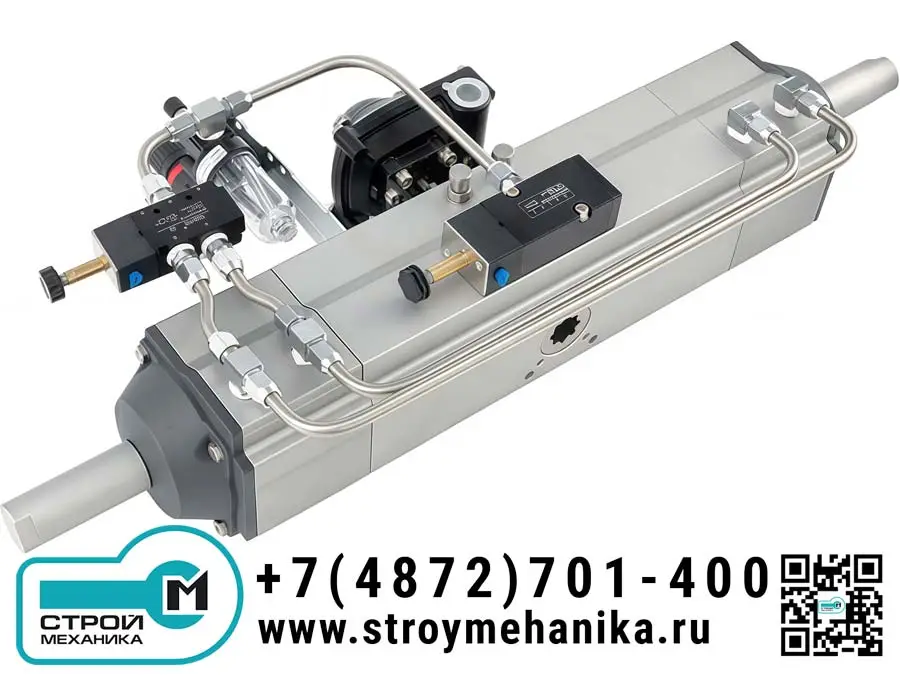

• Комплексная поставка. Возможность прямой комплектации приводов стандартными аксессуарами: соленоидными клапанами, датчиками положения, электропневматическими позиционерами, редукторами для ручного управления и указателями положения.

Трехпозиционные пневматические приводы серии HPA находят применение в системах автоматизации технологических процессов, где требуется не просто открыть/закрыть, а также точно установить арматуру в промежуточное положение:

• Нефтегазовая и химическая промышленность. Управление шаровыми кранами на технологических линиях, установках смешения компонентов, системах дозирования.
• Водоподготовка и водоочистка. Регулирование потоков воды и реагентов в фильтрационных системах и станциях очистки.
• Энергетика.: Управление арматурой в контурах теплообмена, системах подачи топлива и воды.
• Пищевая и фармацевтическая промышленность. Контроль потоков сред в гигиенических и технологических линиях, требующих точного дросселирования.
• Общепромышленное применение. В любых системах вентиляции, пневмотранспорта или управления жидкостями, где используется четвертьоборотная арматура.

Крутящий момент для приводов двустороннего действия (Нм)

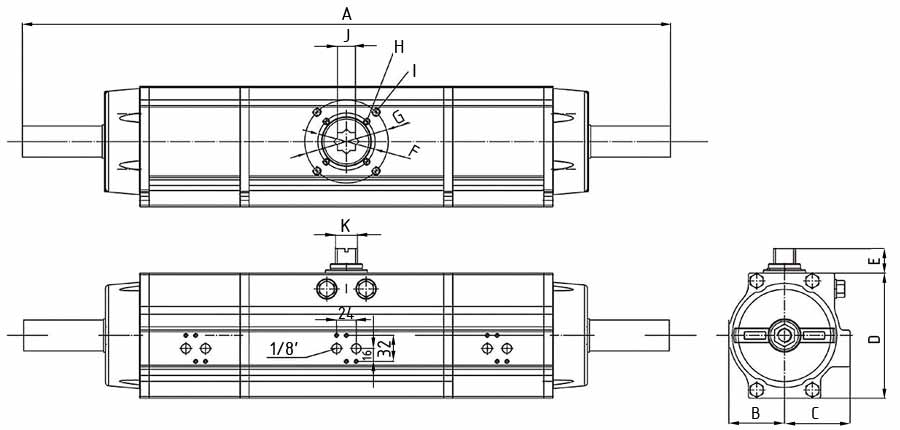

Габаритные и присоединительные размеры (мм)
