| Корпус | Изготовлен из алюминиевого сплава |
| Индикатор положения | Со слотом стандарта NAMUR для установки концевых выключателей |
| Выходной вал | Вал из легированной стали с хромированным покрытием. Соответствует стандартам NAMUR, ISO 5211 и DIN 3337 |

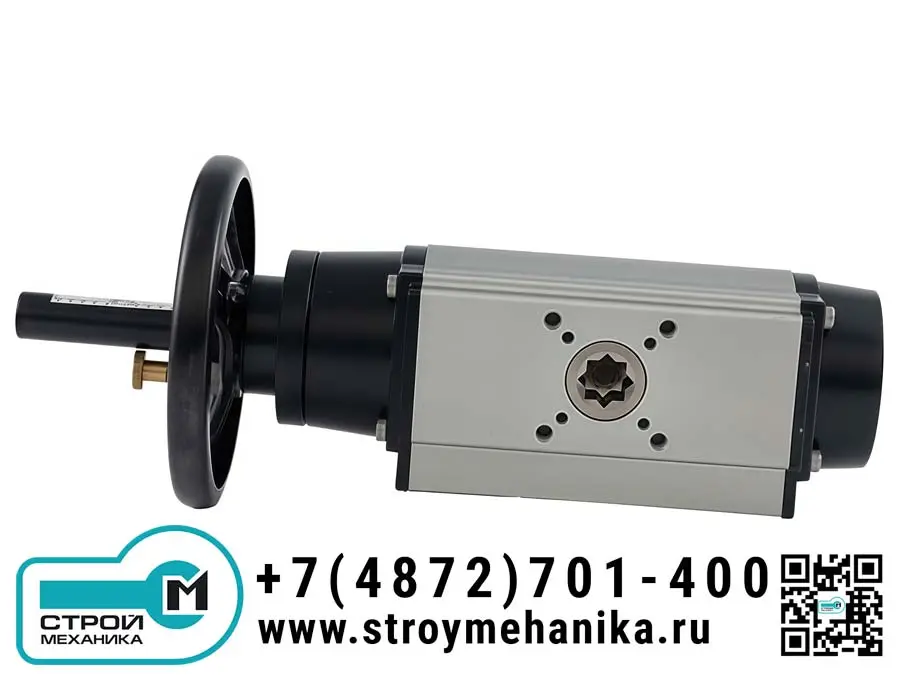

| Соединение привода и фланец | Стандарт ISO 5211 для простого монтажа на арматуру |
| Соединение для пневматики | NAMUR (G1/4") |
| Соединение для аксессуаров | NAMUR |
| Упоры хода | Регулируемые |
| Температурный диапазон (стандартный) | от -20°C до +80°C |
| Температурный диапазон (низкотемпературный) | от -50°C до +80°C |
| Температурный диапазон (высокотемпературный) | от -15°C до +150°C |
| Рабочее давление воздуха | 2 – 8 бар (стандартно 4-6 бар) |
| Угол поворота | 90° (четверть оборота) |

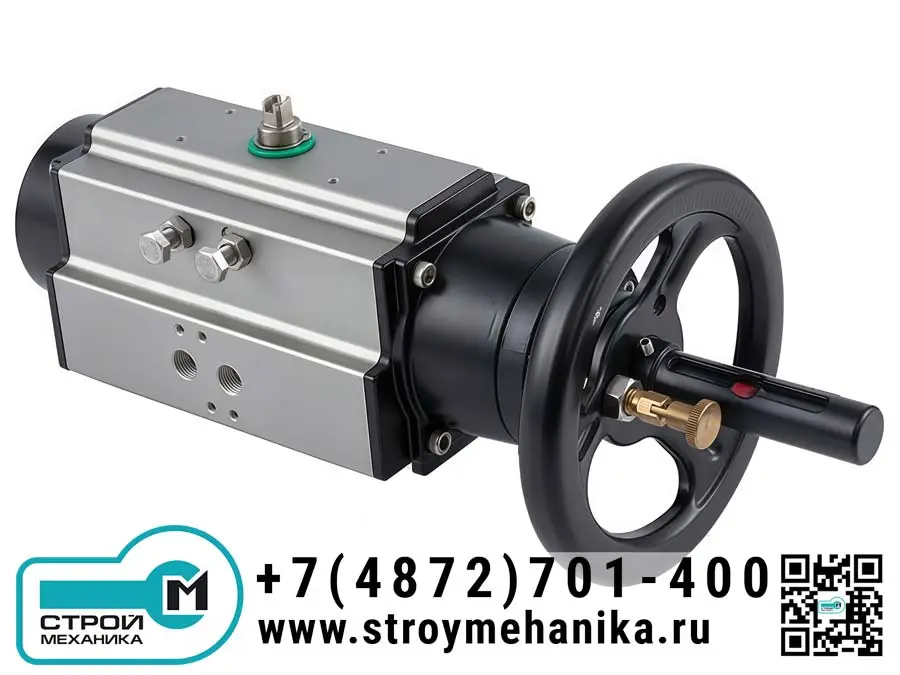

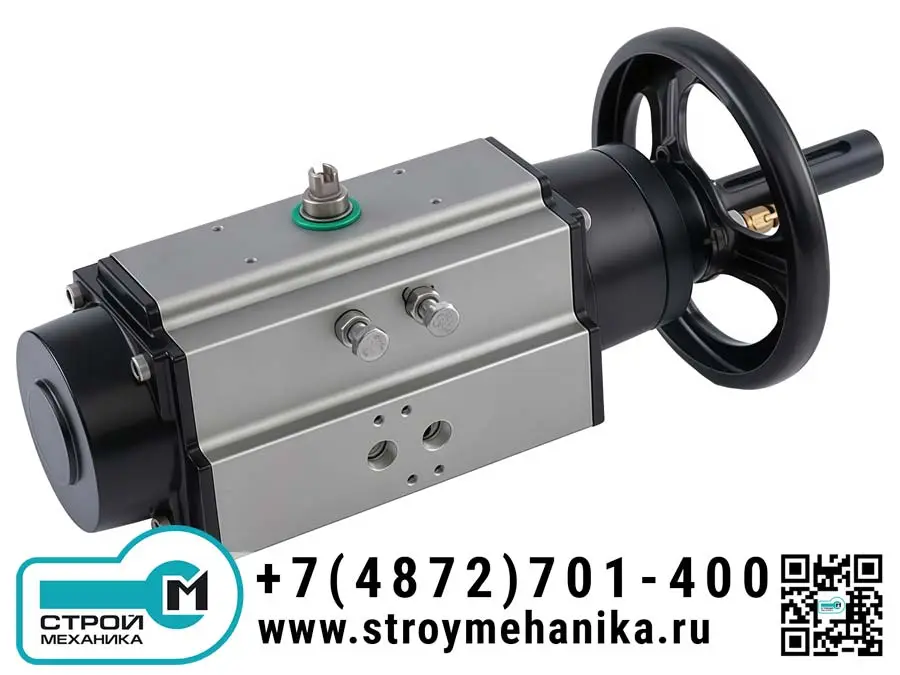

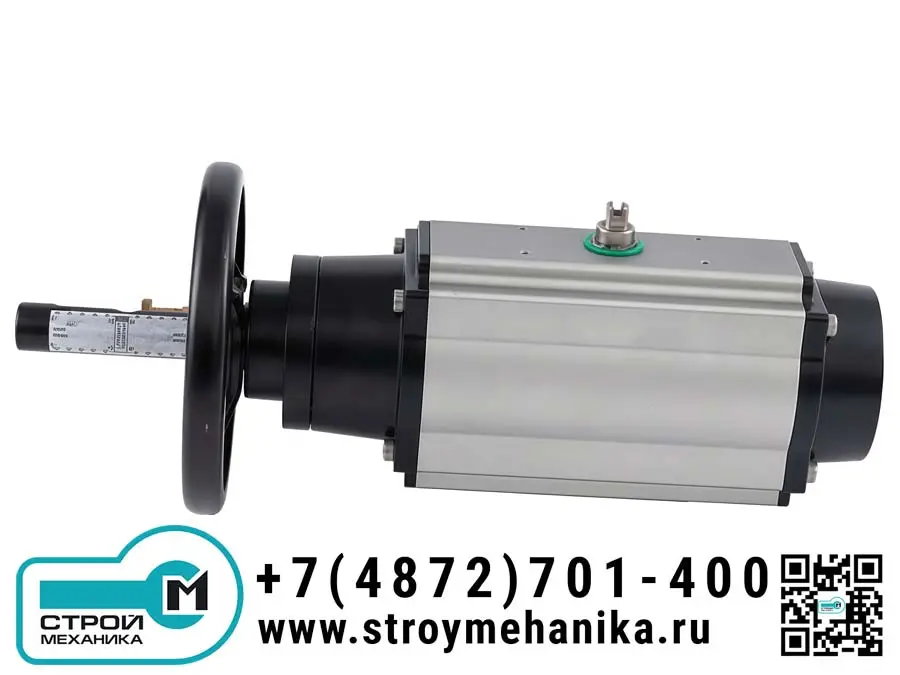

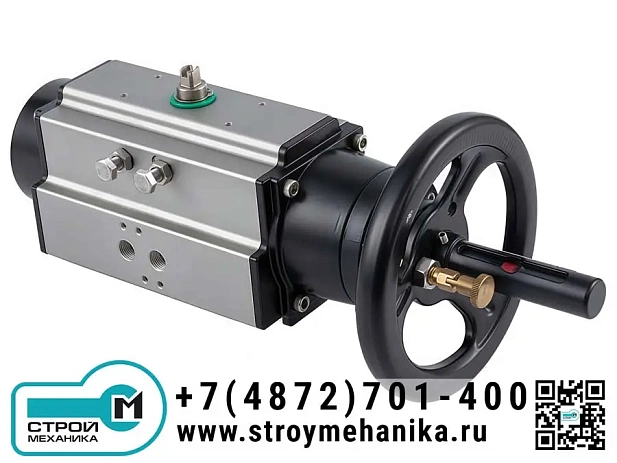

Пневматический привод серии HPAM с ручным дублером (маховиком) представляет собой надежный и универсальный исполнительный механизм, предназначенный для автоматического и ручного управления четвертьоборотной арматурой (шаровыми кранами, дисковыми затворами, пробковыми кранами). Привод использует энергию сжатого воздуха для осуществления поворота на 90° в режиме «открыто-закрыто» или для позиционного регулирования. Ключевой особенностью модели является встроенный ручной дублер (маховик) с механизмом быстрого и безопасного переключения, который позволяет осуществлять ручное управление арматурой в случае аварийных ситуаций, таких как отказ источника питания, прекращение подачи воздуха, неисправность контроллера или самого привода, обеспечивая непрерывность технологического процесса.
Конструкция привода отличается высокой надежностью и соответствует международному стандарту ISO 5211, что обеспечивает простой монтаж на арматуру и взаимозаменяемость. Все приводы серии HPAM поставляются предварительно смазанными и проходят индивидуальные заводские испытания на герметичность, угол поворота и значения крутящего момента. Каждый корпус маркируется, что гарантирует прослеживаемость и контроль качества.
Серия предлагается в двух основных исполнениях: двустороннего действия и пружинного возврата. Модели с пружинным возвратом обеспечивают автоматическое возвращение арматуры в исходное положение (открытое или закрытое) при сбросе давления воздуха, что критически важно для систем безопасности.
Выходной крутящий момент приводов двустороннего действия (DA)
| Модель | Давление воздуха, бар : Крутящий момент, Нм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HPAM075DA | 2.0:20.6 | 2.5:25.7 | 3.0:30.9 | 3.5:36.0 | 4.0:41.1 | 4.5:46.3 | 5.0:51.4 | 5.5:56.6 | 6.0:61.7 | 7.0:72.0 | 8.0:82.3 |
| HPAM083DA | 2.0:31.5 | 2.5:39.4 | 3.0:47.2 | 3.5:55.1 | 4.0:63.0 | 4.5:70.9 | 5.0:78.7 | 5.5:86.6 | 6.0:94.5 | 7.0:110.2 | 8.0:126.0 |
| HPAM092DA | 2.0:46.4 | 2.5:58.0 | 3.0:69.6 | 3.5:81.2 | 4.0:92.9 | 4.5:104.5 | 5.0:116.0 | 5.5:127.7 | 6.0:139.3 | 7.0:162.5 | 8.0:165.7 |
| HPAM105DA | 2.0:67.2 | 2.5:84.0 | 3.0:100.8 | 3.5:117.6 | 4.0:134.4 | 4.5:151.2 | 5.0:168.0 | 5.5:184.8 | 6.0:201.6 | 7.0:235.2 | 8.0:268.8 |
| HPAM125DA | 2.0:104.8 | 2.5:130.9 | 3.0:157.1 | 3.5:183.3 | 4.0:209.5 | 4.5:235.7 | 5.0:261.9 | 5.5:288.1 | 6.0:314.3 | 7.0:366.3 | 8.0:419.0 |
| HPAM140DA | 2.0:179.2 | 2.5:224.0 | 3.0:268.8 | 3.5:313.6 | 4.0:358.4 | 4.5:403.2 | 5.0:448.0 | 5.5:492.8 | 6.0:537.6 | 7.0:627.2 | 8.0:716.7 |
| HPAM160DA | 2.0:273.1 | 2.5:341.3 | 3.0:409.6 | 3.5:477.8 | 4.0:546.1 | 4.5:614.3 | 5.0:682.6 | 5.5:750.9 | 6.0:819.1 | 7.0:955.6 | 8.0:1092.2 |
Выходной крутящий момент приводов пружинного возврата (SR)
| Модель | Кол-во пружин | Давление 4 бар | Давление 5 бар | Давление 6 бар | Давление 7 бар | Давление 8 бар | Выход пружины (90°) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0° | 90° | 0° | 90° | 0° | 90° | 0° | 90° | 0° | 90° | Старт | Конец | ||
| HPAM075SR | 2 | 19.0 | 11.1 | 28.8 | 21.2 | 39.0 | 31.2 | 49.1 | 41.2 | 59.1 | 51.2 | 30.3 | 22.0 |
| HPAM083SR | 2 | 31.0 | 16.6 | 46.7 | 32.3 | 62.4 | 48.0 | 78.1 | 63.7 | 93.8 | 79.3 | 44.5 | 32.6 |
| HPAM092SR | 2 | 43.6 | 21.5 | 66.2 | 44.1 | 88.8 | 66.7 | 111.3 | 89.2 | 134.0 | 111.8 | 67.0 | 48.0 |
| HPAM105SR | 2 | 68.9 | 33.4 | 102.0 | 66.5 | 135.1 | 99.6 | 168.2 | 132.6 | 201.2 | 165.7 | 81.0 | 61.0 |
| HPAM125SR | 2 | 96.0 | 44.0 | 146.0 | 94.0 | 196.0 | 144.0 | 247.0 | 194.0 | 297.0 | 245.0 | 150.0 | 105.0 |
| HPAM140SR | 2 | 170.0 | 84.0 | 256.0 | 169.0 | 341.0 | 255.0 | 427.0 | 340.0 | 512.0 | 426.0 | 249.0 | 172.0 |
| HPAM160SR | 2 | 253.0 | 115.0 | 386.0 | 248.0 | 519.0 | 381.0 | 652.0 | 514.0 | 785.0 | 647.0 | 410.0 | 284.0 |

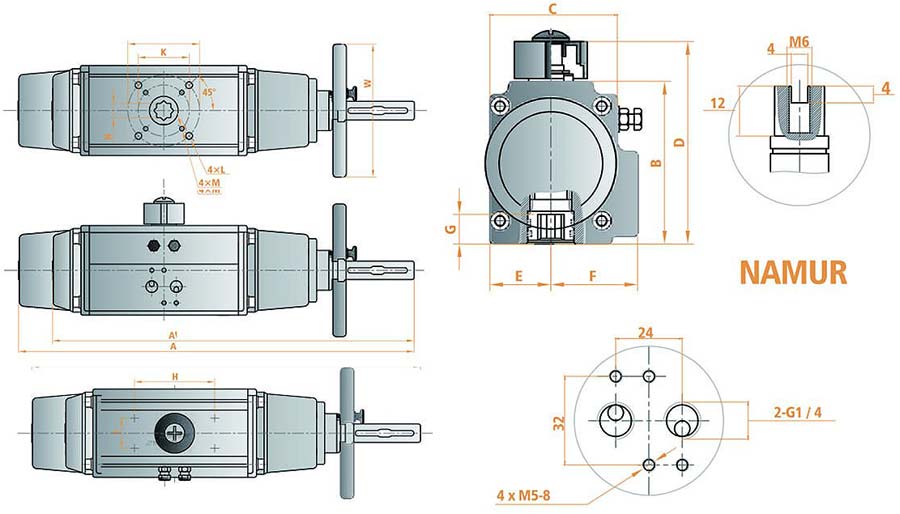

Основные габаритные и присоединительные размеры (мм)
| Модель | A (SR) | A (DA) | B | C | D | E | F | G | H | I | N | W | J | K | L | M | Воздушное присоединение |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPAM075 | 339 | 325 | 100 | 81 | 120 | 42 | 53 | 18 | 80 | 30 | 14 | 160 | Ø70 | Ø50 | M8×13 | M6×10 | NAMUR G1/4" |
| HPAM083 | 382 | 364 | 108.7 | 92 | 128.7 | 46 | 57 | 21 | 80 | 30 | 17 | 160 | Ø70 | Ø50 | M8×13 | M6×10 | NAMUR G1/4" |
| HPAM092 | 452.5 | 439.5 | 117 | 98 | 137 | 50 | 58.5 | 22 | 80 | 30 | 17 | 160 | Ø70 | Ø50 | M8×13 | M6×10 | NAMUR G1/4" |
| HPAM105 | 495 | 461.5 | 133 | 109.5 | 153 | 57.5 | 64 | 26 | 80 | 30 | 22 | 200 | Ø102 | Ø70 | M10×16 | M8×13 | NAMUR G1/4" |
| HPAM125 | 555 | 516 | 155 | 125.5 | 185 | 67.5 | 74.5 | 26 | 130 | 30 | 22 | 250 | Ø102 | Ø70 | M10×16 | M8×13 | NAMUR G1/4" |
| HPAM140 | 645 | 618 | 173 | 137.5 | 202 | 75 | 77 | 32 | 130 | 30 | 27 | 250 | Ø125 | Ø102 | M12×20 | M10×16 | NAMUR G1/4" |
| HPAM160 | 791 | 754 | 197 | 158 | 227 | 87 | 87 | 34 | 130 | 30 | 27 | 300 | Ø125 | Ø102 | M12×20 | M10×16 | NAMUR G1/4" |
Преимущества:
Пневмоприводы HPAM с ручным дублером широко используются в системах автоматизации технологических процессов, где требуется надежное и безопасное управление трубопроводной арматурой. Основные области применения:
Принцип работы.
В пневматическом режиме: Сжатый воздух подается через соединение NAMUR в полость цилиндра. Под давлением две противоположно движущиеся алюминиевые рейки (поршни) приводят в движение зубчатый сектор, который жестко связан с выходным валом. Вал поворачивается на 90°, осуществляя открытие или закрытие арматуры. В моделях двустороннего действия (DA) для поворота в обратную сторону воздух подается в противоположную полость. В моделях пружинного возврата (SR) возврат в исходное положение осуществляется за счет энергии предварительно сжатых пружин при сбросе давления воздуха, что является функцией «аварийного срабатывания».
В ручном режиме: При необходимости ручного управления, оператор вытягивает и проворачивает стопорный штифт на 45°, разблокируя механическую связь с пневматической частью. После этого вращение ручного маховика напрямую передается на выходной вал, позволяя вручную управлять арматурой. После возобновления подачи воздуха маховик возвращается в исходное положение, штифт автоматически фиксируется, и привод снова готов к работе в автоматическом режиме.
