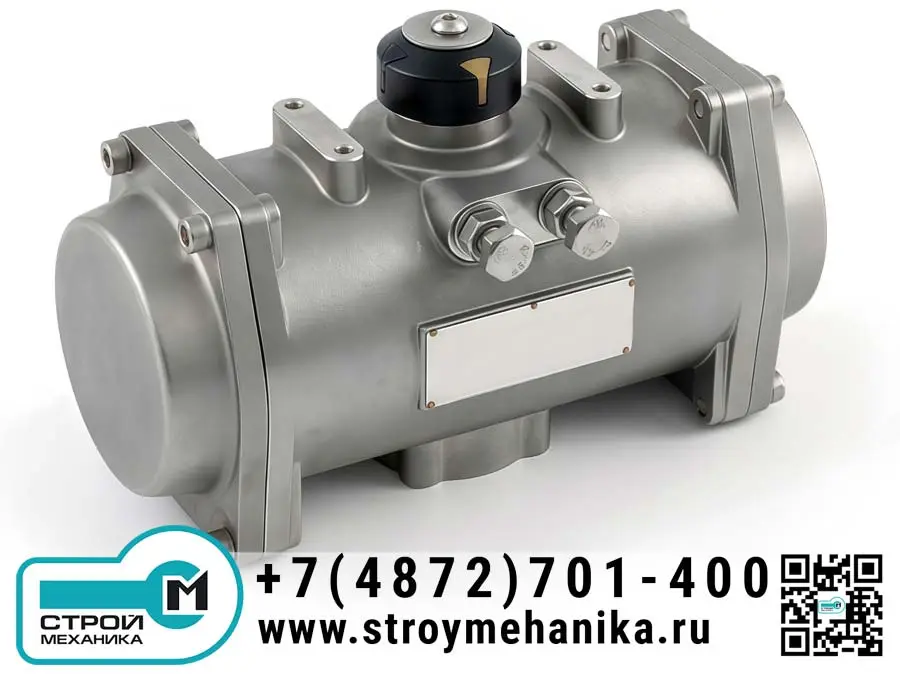

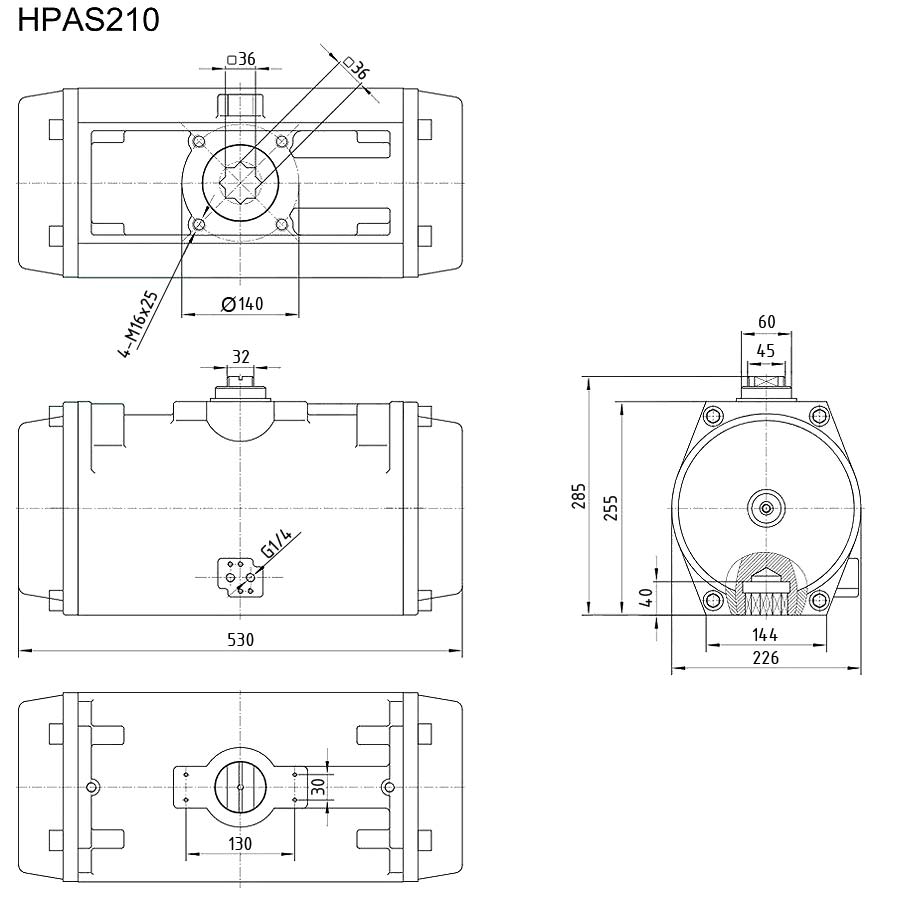

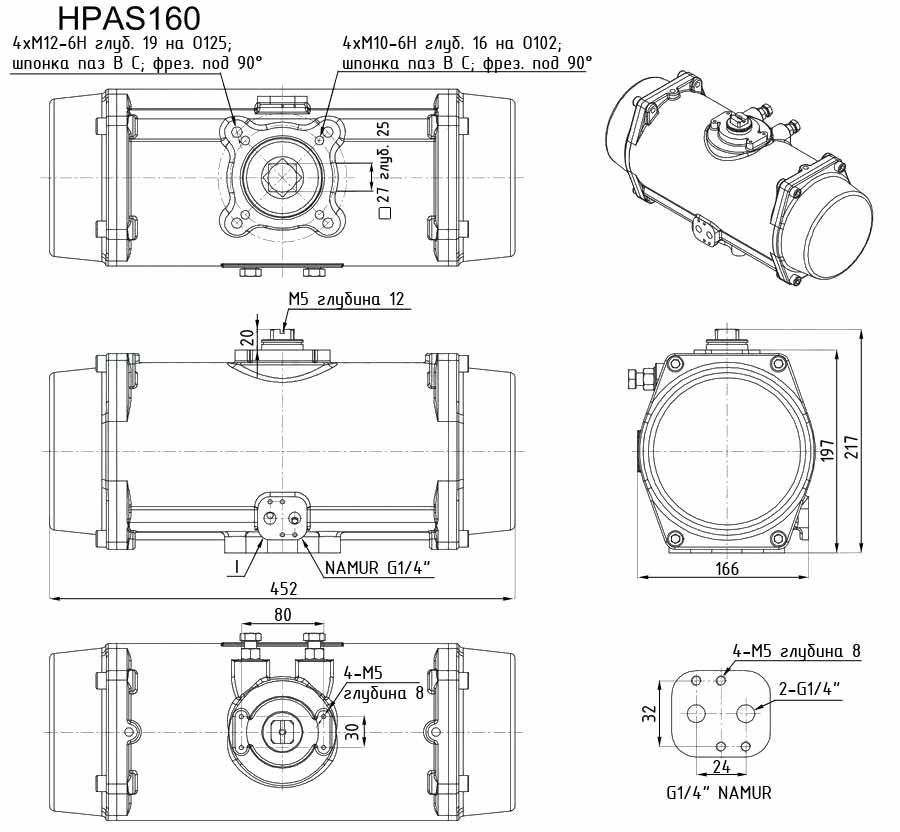

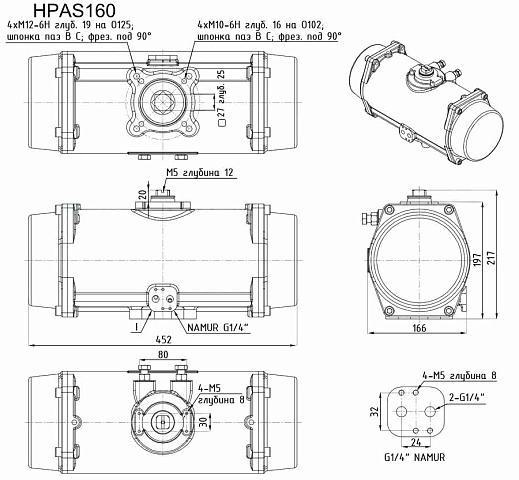

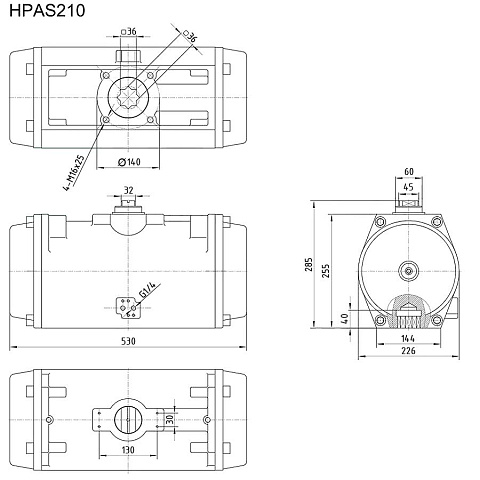

Пневматический привод серии HPAS для четвертьоборотной арматуры

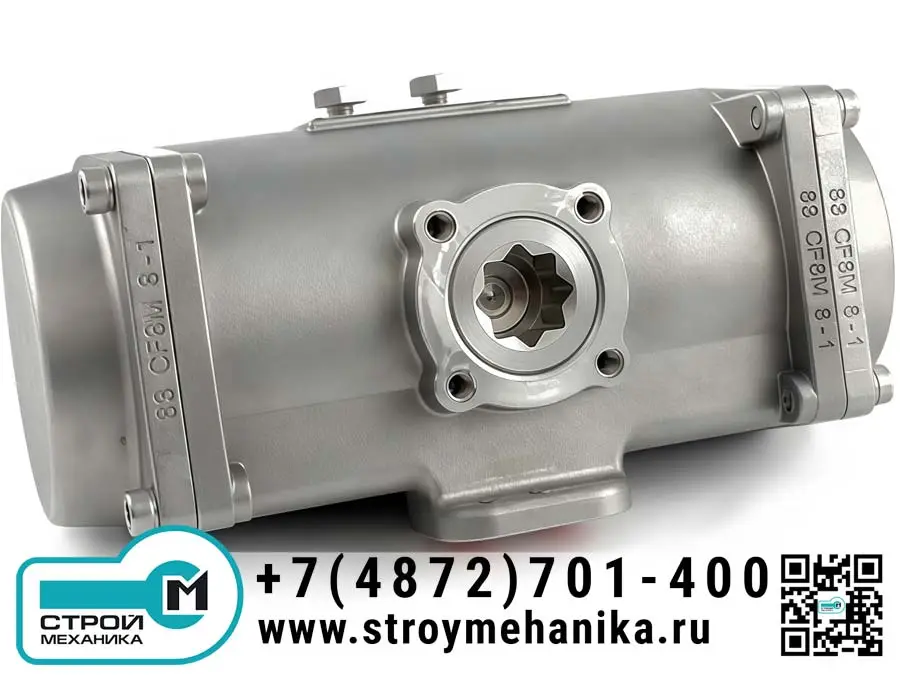

Пневматический привод HPAS — это высоконадежный и долговечный исполнительный механизм, предназначенный для автоматизации и управления трубопроводной арматурой (шаровыми кранами, дисковыми затворами, пробковыми кранами) с углом поворота 90°. Привод соответствует международному стандарту монтажного интерфейса ISO 5211, что обеспечивает простую и универсальную установку на широкий спектр арматуры с возможностью быстрой замены. Корпус и выходные валы изготавливаются из нержавеющей стали, что делает приводы серии HPAS идеальным решением для работы в агрессивных и коррозионных средах, включая химическую, нефтегазовую, морскую и пищевую промышленность.

Приводы поставляются в двух основных конфигурациях: двойного действия и пружинного возврата. Модели двойного действия используют давление сжатого воздуха для движения в обоих направлениях, в то время как приводы с пружинным возвратом используют воздух для открытия и встроенные пружины для закрытия (или наоборот в варианте «нормально закрытые»), что обеспечивает безопасное переключение в заданное положение при потере давления. Все модели предварительно смазаны смазкой и оснащены уплотнительными кольцами из FPM (фторкаучука) или силикона для обеспечения герметичности в широком диапазоне температур.

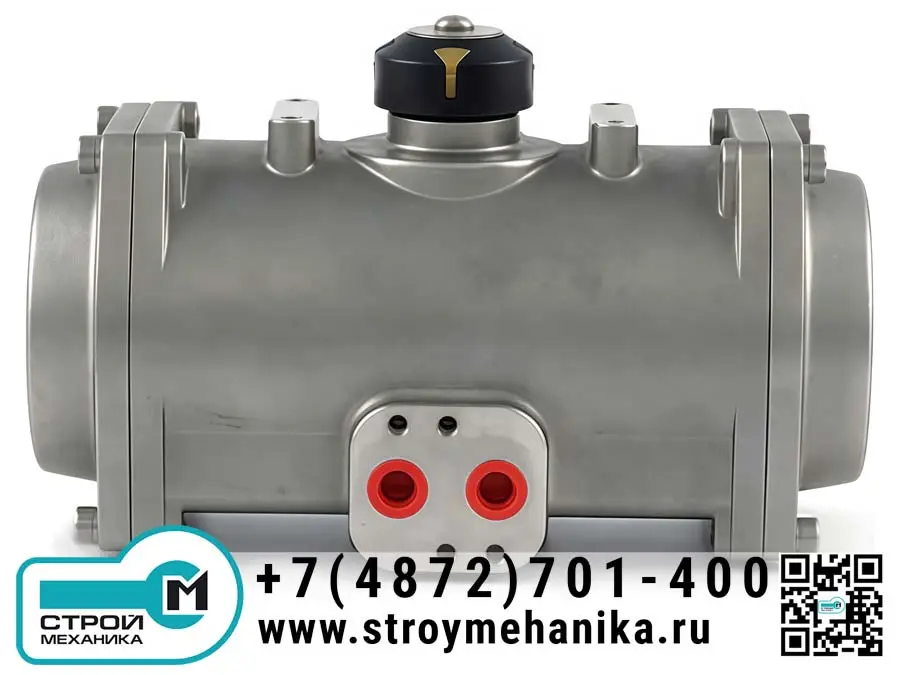

Конструкция привода включает внешние регулируемые упоры , позволяющие точно настроить конечные положения арматуры. Визуальный позиционный индикатор в виде диска на корпусе обеспечивает легкий визуальный контроль состояния «открыто/закрыто». Благодаря использованию самоцентрирующихся поршней из алюминия, направляющих из специального полипропилена, упрочненных пружин из легированной стали и никелированных штоков, привод обладает повышенным ресурсом — не менее 1 000 000 циклов срабатывания, подтвержденных заводскими испытаниями.

Преимущества:

• Коррозионная стойкость и долговечность. Использование корпусов и валов из нержавеющей стали марок 304/316 обеспечивает исключительную защиту от коррозии, продлевая срок службы в самых сложных условиях.
• Высокая надежность и ресурс. Конструкция с предварительной смазкой, самосмазывающимися направляющими и прочными компонентами гарантирует минимальный ресурс в 1 миллион циклов, снижая затраты на обслуживание и простой.
• Универсальность и удобство монтажа. Полное соответствие стандарту ISO 5211 позволяет устанавливать привод на большинство четвертьоборотных клапанов различных производителей. Наличие конфигураций двойного действия и пружинного возврата покрывает все основные требования к безопасности и функционалу.
• Простота обслуживания и настройки. Внешние регулируемые концевые упоры позволяют точно настроить угол поворота без разборки привода. Визуальный индикатор положения обеспечивает мгновенный контроль состояния.
• Качество и контроль. Каждый привод проходит индивидуальные заводские испытания на герметичность и выходной момент.

Пневматические приводы серии HPAS предназначены для автоматизации запорной и регулирующей арматуры в различных отраслях промышленности, где требуется надежность и устойчивость к агрессивным средам:

• Нефтегазовая и химическая промышленность. Управление шаровыми кранами на трубопроводах.
• Водоподготовка и водоочистка. Автоматизация задвижек и дисковых затворов.
• Пищевая и фармацевтическая промышленность. Применение в гигиеничных процессах благодаря использованию нержавеющей стали.
• Судостроение и морские установки. Работа в условиях высокой влажности и соленой среды.
• Энергетика и системы вентиляции. Управление воздушными заслонками и другими устройствами.

Принцип работы.

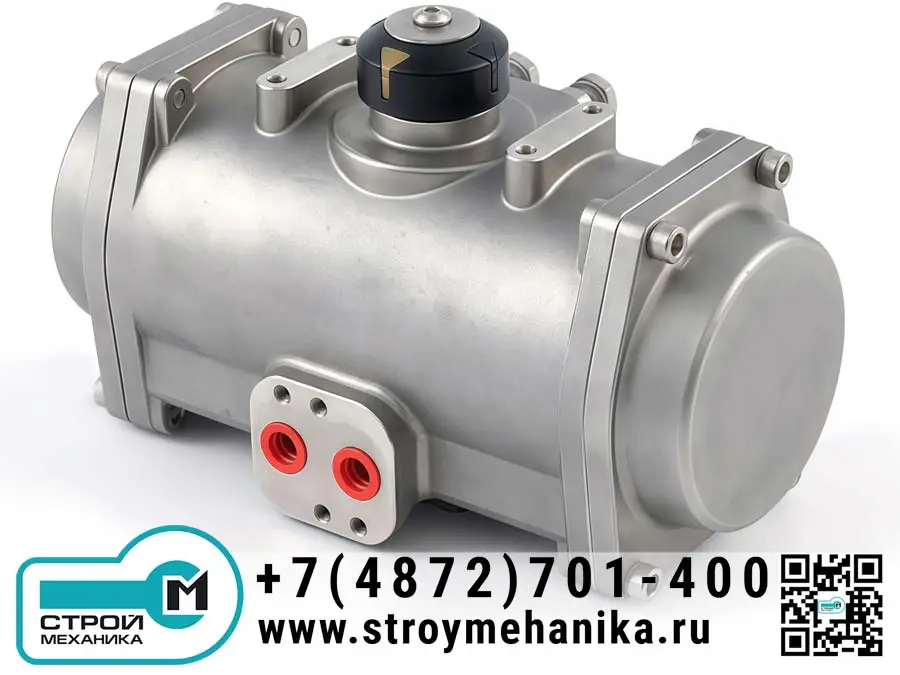

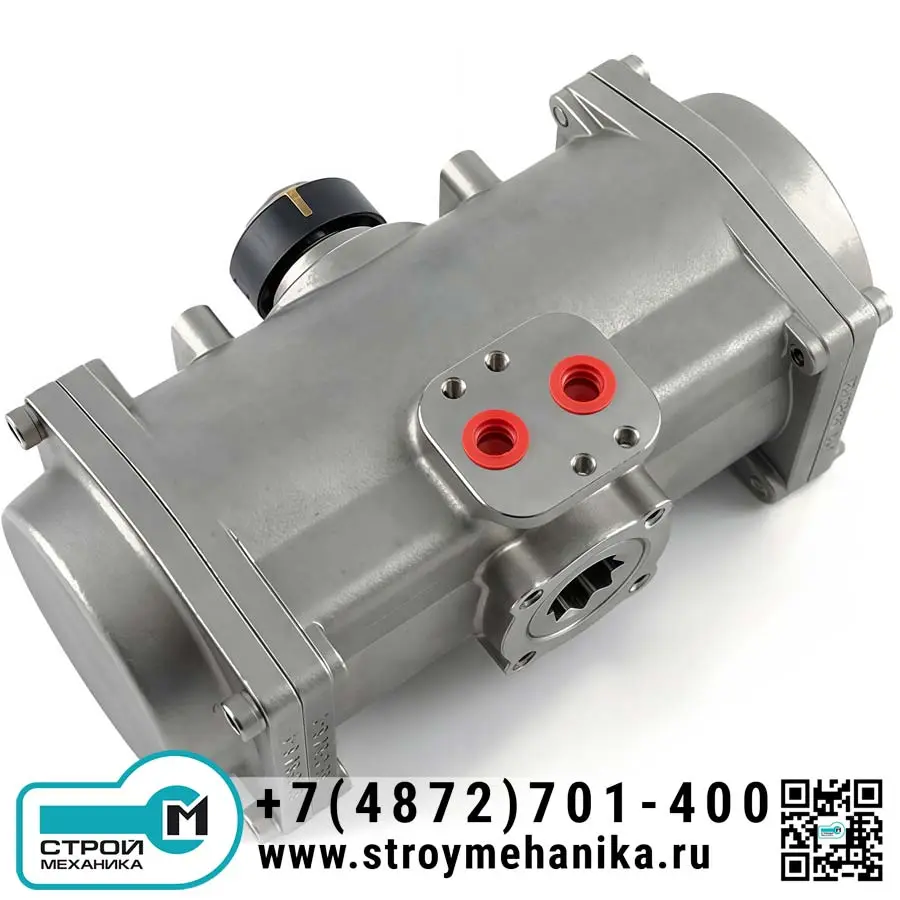

Приводы серии HPAS работают по принципу реечно-шестеренного механизма. Сжатый воздух, подаваемый через порты стандарта NAMUR, поступает в одну из камер корпуса, воздействуя на два противоположных алюминиевых поршня с зубчатой рейкой. Под давлением поршни перемещаются линейно, приводя во вращение шестерню, жестко посаженную на выходной вал. Вал, в свою очередь, передает крутящий момент на шток арматуры, поворачивая его на 90°.

• В моделях двойного действия воздух попеременно подается в разные камеры, обеспечивая движение в обоих направлениях.
• В моделях пружинного возврата при подаче воздуха пружины сжимаются, а привод поворачивает вал. При сбросе давления запасенная энергия сжатых пружин возвращает механизм в исходное положение (нормально открытое или нормально закрытое), что является ключевой функцией безопасности.
