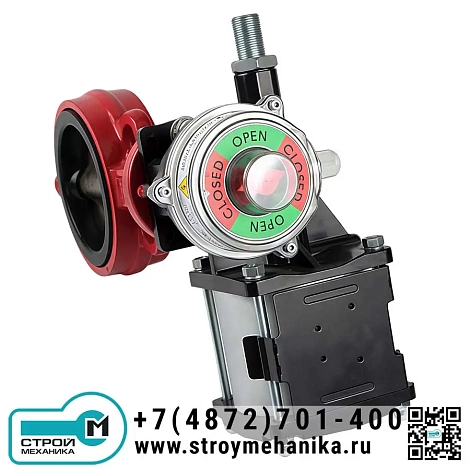

Пневматические дисковые затворы серии CPD

Цена по запросу

Запросить условия и сроки поставки

Перезвоним в течении 15 минут
Отправим цены и услови поставки
Уточним требования к оборудованию

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Заказать сейчас

Получить конкурентный счет

Описание

Назначение	Управление потоками сыпучих материалов, жидкостей, газов; перекрытие гравитационных и пневмопотоков
Привод	Пневматический (стандарт для серии CPD6)
Рабочая среда	Сухие порошки, гранулы, вода, жидкости, газы
Макс. давление в системе	до 10 бар
Температура среды	от -20°C до +120°C
Температура окружающей среды	от -20°C до +70°C
Рабочее давление воздуха (для пневмопривода)	4–8 бар
Стандарты:
Корпус	EN 558 Series 20; ISO 5752; API 609
Фланцы	DIN 2501 PN 2.5/6/10/16; ANSI B16.5 Class 150
Поверхность фланца	DIN 2526 Form A
Присоединение привода	EN ISO 5211 или DIN 5482
Маркировка	DIN EN 19
Испытание на герметичность	EN 12266-1, EN 12266-2, класс A
Опции и аксессуары:
Датчик положения	MIС23
5/2 электромагнитный клапан	VSV80, VS520
Катушки электромагнитные	24V, 48V, 110V, 220V DC / 50Hz AC

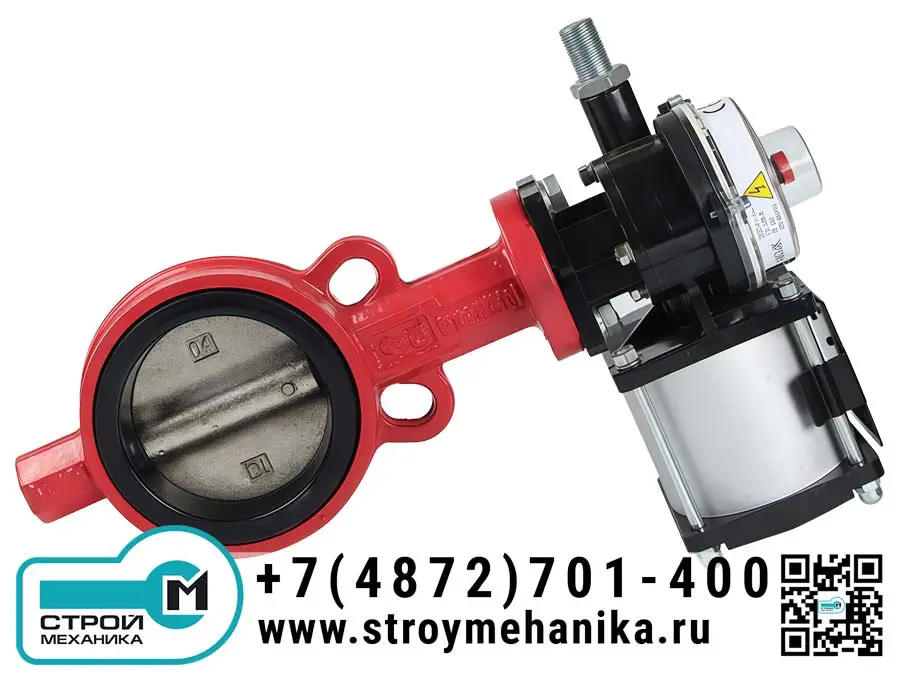

Пневматические дисковые затворы серии CPD представляют собой высоконадежное оборудование, разработанное для управления потоками сыпучих материалов, жидкостей и газов в технологических линиях. Данные клапаны являются идеальным решением для перекрытия гравитационных или пневматических потоков сухих порошков и гранул на предприятиях по обработке и переработке сыпучих материалов. Конструкция клапана включает цельнолитой корпус, выполненный методом литья под давлением, диск из углеродистой или нержавеющей стали со штоками и эластомерное уплотнение. Управление клапаном может осуществляться с помощью пневматического привода. Универсальность и гибкость конструкции обеспечивается стандартизированным приводным валом (стандарт ISO 5211, опционально DIN 5482) и возможностью подключения к фланцам различных размеров.

Пневматические дисковые затворы серии CPD применяются для контроля открытия или закрытия трубопроводов воды, жидкостей и газов, включая линии дозирования воды и добавок. Они подходят для работы в условиях как разряженной, так и плотной фазы пневмотранспорта, при условии, что рабочее давление не превышает 10 бар. Благодаря продуманной конструкции, использованию качественных материалов и высокому сопротивлению абразивному износу, клапан CPD является технически и экономически эффективным решением для широкого спектра промышленных задач.

Габаритные и присоединительные размеры:

Модель	Q	K	N: ø(d)	D1	H	H1	L	M	NPS (дюйм)
CPD6-40	110	260	2-ø23	110	370	80	42	175	1-1/2"
CPD6-50	110	260	2-ø23	120	370	80	42	175	2"
CPD6-65	110	260	2-ø26.5	136	394	90	45	175	2-1/2"
CPD6-80	110	260	2-ø18	160	406	95	45	175	3"
CPD6-100	110	260	2-ø24.5	185	444	115	52	175	4"
CPD6-125	110	260	2-ø23	215	520	130	55	175	5"
CPD6-150	110	260	2-ø25	238	545	140	56	175	6"
CPD6-200	132	450	2-ø25	295	615	175	61	280	8"

Использование дисковых затворов серии CPD предоставляет пользователям ряд существенных преимуществ:

Простая и надежная конструкция. Минимальное количество компонентов снижает вероятность поломок и упрощает понимание устройства.
Высокая ремонтопригодность. Диски являются взаимозаменяемыми, а уплотнительная манжета — легко заменяемой, что минимизирует время и затраты на обслуживание.
Универсальность монтажа. Благодаря стандартизированным интерфейсам привода (ISO 5211/DIN 5482) и возможности подключения к различным типам фланцев, клапан легко интегрируется в существующие системы.
Высокая абразивная стойкость. Специальные материалы диска и уплотнения обеспечивают длительный срок службы даже при работе с сыпучими материалами.
Быстрое и удобное обслуживание. Конструкция позволяет проводить осмотр и замену ключевых компонентов без демонтажа всего клапана с трубопровода.
Гибкость конфигурации. Возможность выбора типа привода (пневматический, электрический, ручной) и дополнительных опций (сигнализация положения, электромагнитные клапаны) позволяет адаптировать клапан под конкретные технологические задачи.

Дисковые затворы серии CPD находят широкое применение в различных отраслях промышленности, где требуется надежное управление потоками:

Цементная и строительная промышленность. Дозирование и транспортировка цемента, песка, гипса, сухих строительных смесей.
Химическая и нефтехимическая промышленность. Передача полимерных гранул, порошковых реагентов, катализаторов.
Пищевая и фармацевтическая промышленность. Транспортировка сахара, муки, зерна, сухого молока, пищевых добавок и других сыпучих ингредиентов.
Общепромышленное применение. Управление водяными и воздушными потоками в системах вентиляции, кондиционирования, пневмотранспорта и технологических линиях.

Принцип действия дискового затвора серии CPD основан на повороте диска (заслонки), жестко закрепленного на вращающемся валу, внутри проходного канала круглого сечения корпуса клапана.

В открытом положении диск повернут параллельно потоку среды, предлагая минимальное сопротивление и обеспечивая максимальную пропускную способность.
Для перекрытия потока привод (пневматический, электрический или ручной) поворачивает вал на 90°, устанавливая диск перпендикулярно потоку. При этом эластомерное уплотнение по периметру диска плотно прижимается к внутренней поверхности корпуса, обеспечивая надежное герметичное перекрытие.

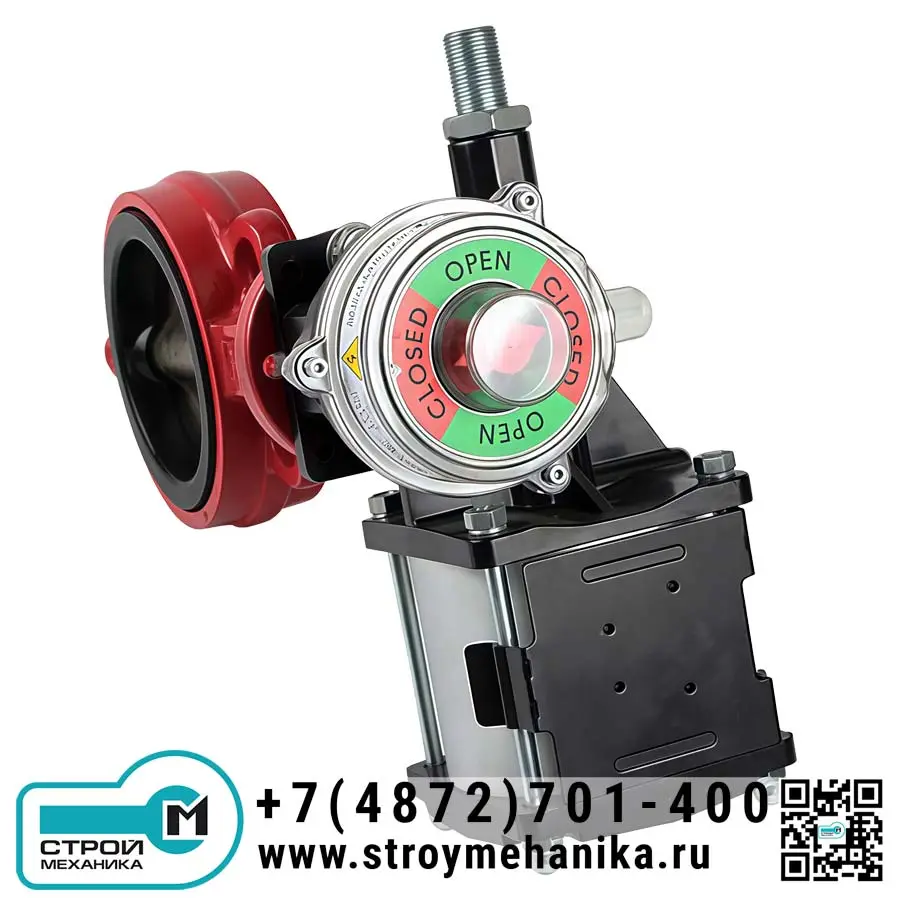

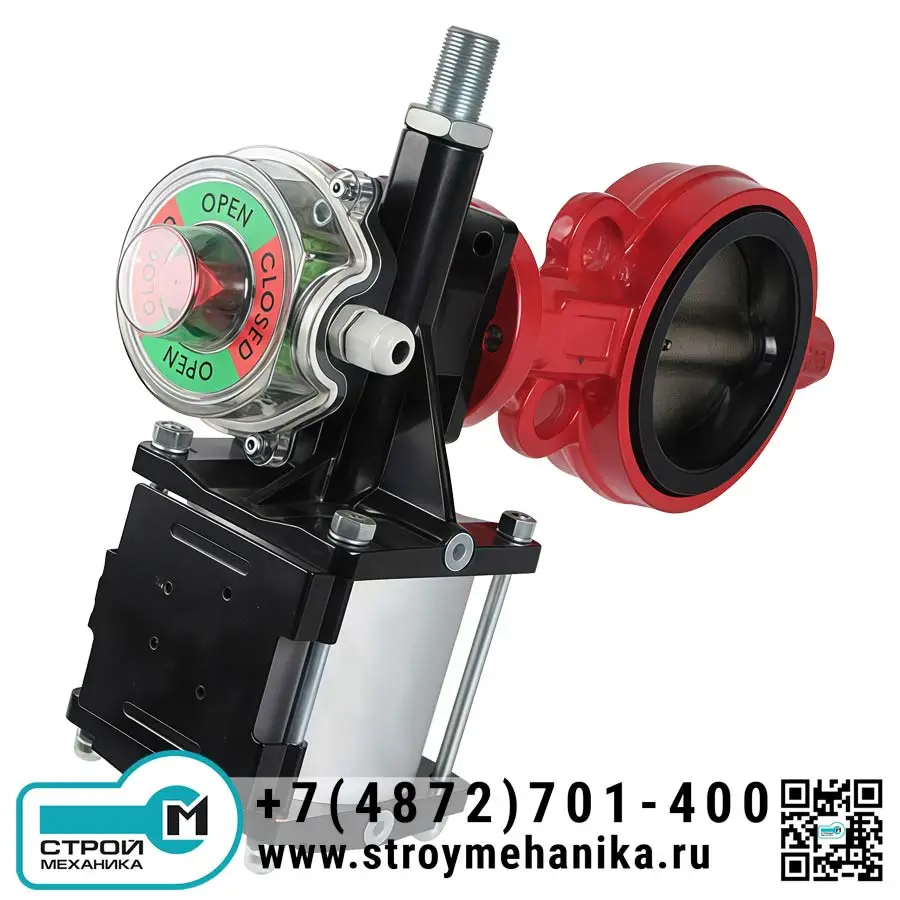

Управление осуществляется путем подачи управляющего сигнала на привод. В случае пневмопривода (серия CPD6) сжатый воздух (4-8 бар) поступает в пневмоцилиндр, который через рычажный механизм поворачивает вал клапана. Сигнальное устройство (MIС23) показывает текущее положение "открыто/закрыто". Для автоматизации также используется электромагнитный клапан (5/2), управляющий подачей воздуха на пневмопривод.
