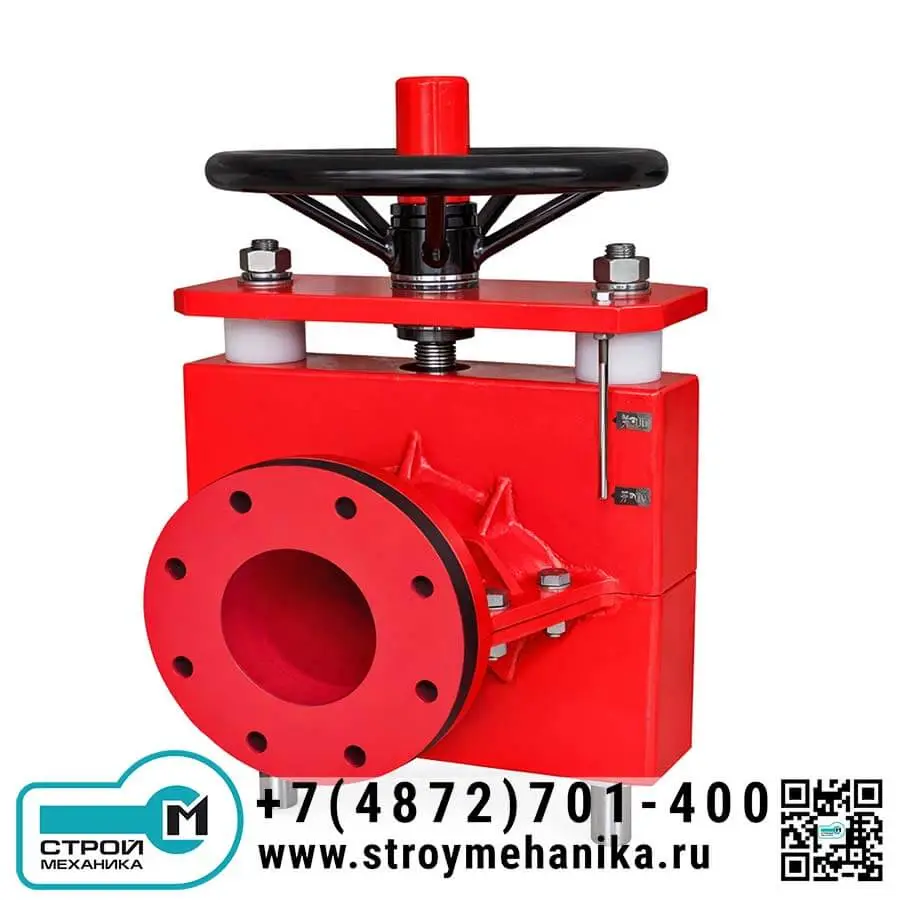

Ручной пережимной шланговый клапан (пинч-клапан) GJE41 фланцевый, полнопроходной, для шламов, пульп и абразивных суспензий

Пережимной шланговый клапан (пинч-клапан) GJE41 с ручным управлением предназначен для перекрытия и регулирования потока сложных технологических сред: шламов, пульп, суспензий, абразивных смесей, вязких и загрязнённых жидкостей с твёрдыми включениями. Запирание выполняется не седлом и не клином, а механическим пережатием внутреннего эластомерного рукава, поэтому в проточной части отсутствуют элементы, которые обычно быстро изнашиваются абразивом или заклиниваются из-за попадания частиц.

Конструктивно клапан состоит из корпуса и внутреннего рукава (шланга). Рабочая среда контактирует только с рукавом, а металлические элементы корпуса и механизма остаются защищёнными от прямого воздействия потока. Это позволяет применять клапан в коррозионных и изнашивающих средах, а требуемые свойства обеспечиваются подбором состава резины рукава под конкретную задачу (износостойкость, химическая стойкость, температурная стойкость).

В открытом положении рукав формирует полнопроходный канал, что снижает гидравлическое сопротивление и риск засорения. Регулирование выполняется изменением степени пережатия рукава: оператор плавно задаёт положение рукояткой/маховиком, получая режимы «открыто», «дросселирование», «закрыто». Такая логика управления особенно удобна на линиях с неоднородными средами и переменной концентрацией твёрдых включений.

Клапан рассчитан на широкий диапазон условных проходов и допускает подбор материалов корпуса и элементов механизма под условия площадки. По присоединению применяется фланцевое исполнение с возможностью выбора стандарта фланцев под проект и регион эксплуатации.

Принцип работы

1. Открытое положение: внутренний рукав не сжат, поток проходит через рукав по условному проходу.
2. Регулирование: при вращении ручного механизма прижимной узел частично сдавливает рукав - проходное сечение уменьшается, расход регулируется.
3. Закрытое положение: при полном перемещении прижимного узла рукав полностью пережимается и перекрывает поток; уплотнение формируется эластомером рукава.
4. Возврат к открытию: при снятии усилия рукав восстанавливает форму за счёт упругости материала и давления среды (в зависимости от режима работы трубопровода).

Преимущества

• Оптимален для абразивных и загрязнённых сред: пережим рукава обеспечивает стабильное перекрытие даже при наличии твёрдых включений.
• Контакт рабочей среды только с рукавом: снижение риска коррозии и износа металлических деталей, упрощение подбора стойкости под конкретную среду.
• Полнопроходная проточная часть в открытом положении: сниженная вероятность засорения и накопления отложений.
• Одна арматура для двух задач: режим перекрытия и режим регулирования расхода достигаются одним и тем же узлом за счёт изменения степени пережатия.
• Простая и понятная настройка расхода вручную: оператор управляет степенью пережатия напрямую.
• Обслуживаемость: основной рабочий элемент - рукав; его замена является ключевой операцией при износе.

Область применения

• Горнодобывающая промышленность и обогащение: пульпы, хвосты, шламы, абразивные суспензии.
• Водоподготовка и очистка сточных вод: активный ил, осадки, загрязнённые жидкости с включениями.
• Энергетика и золо-шламоудаление: шламы, зольные и шлаковые суспензии.
• Производство строительных материалов: цементные суспензии, шликеры, абразивные смеси в трубопроводах.
• Химические и технологические производства: неоднородные и агрессивные среды при корректном выборе состава резины рукава.
