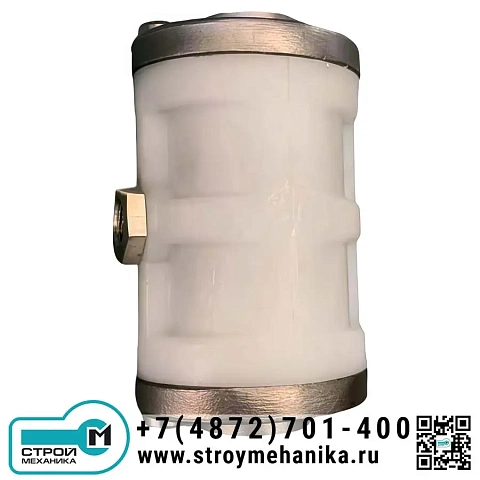

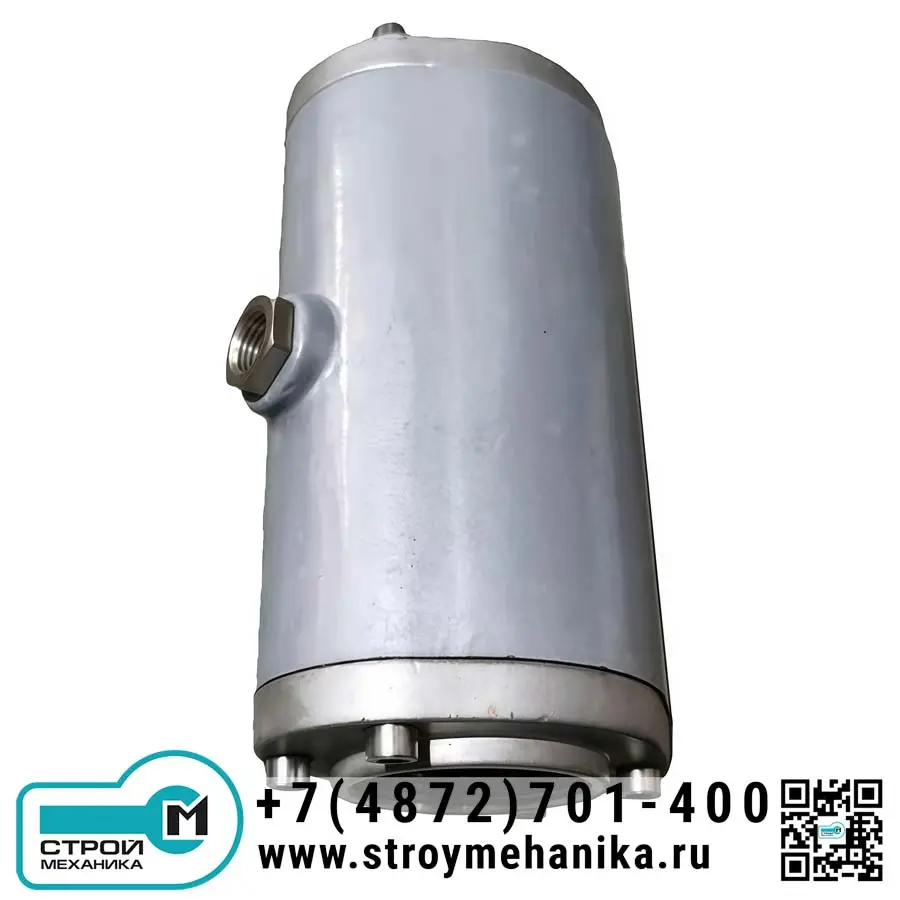

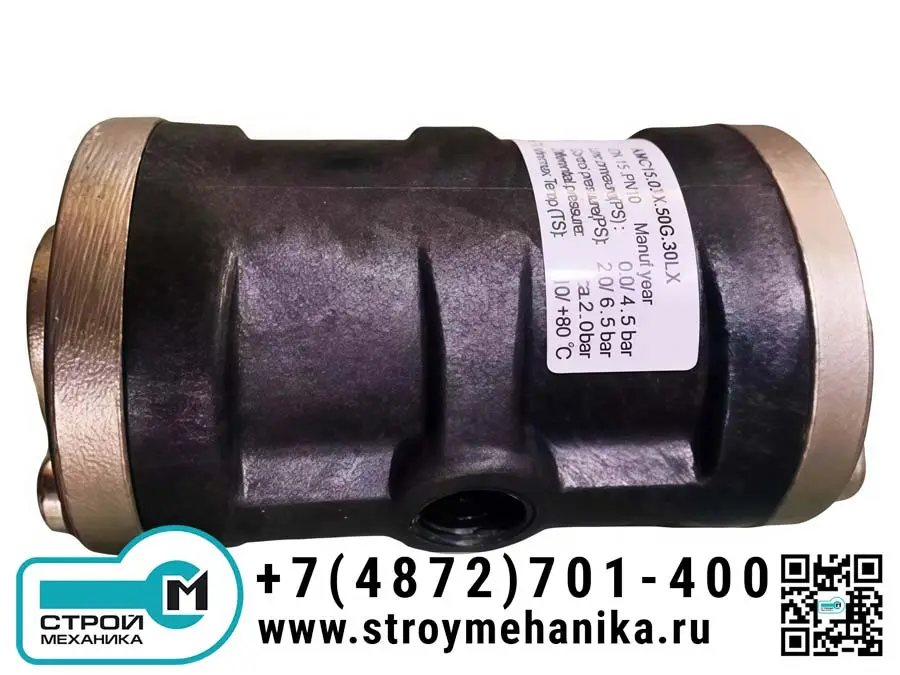

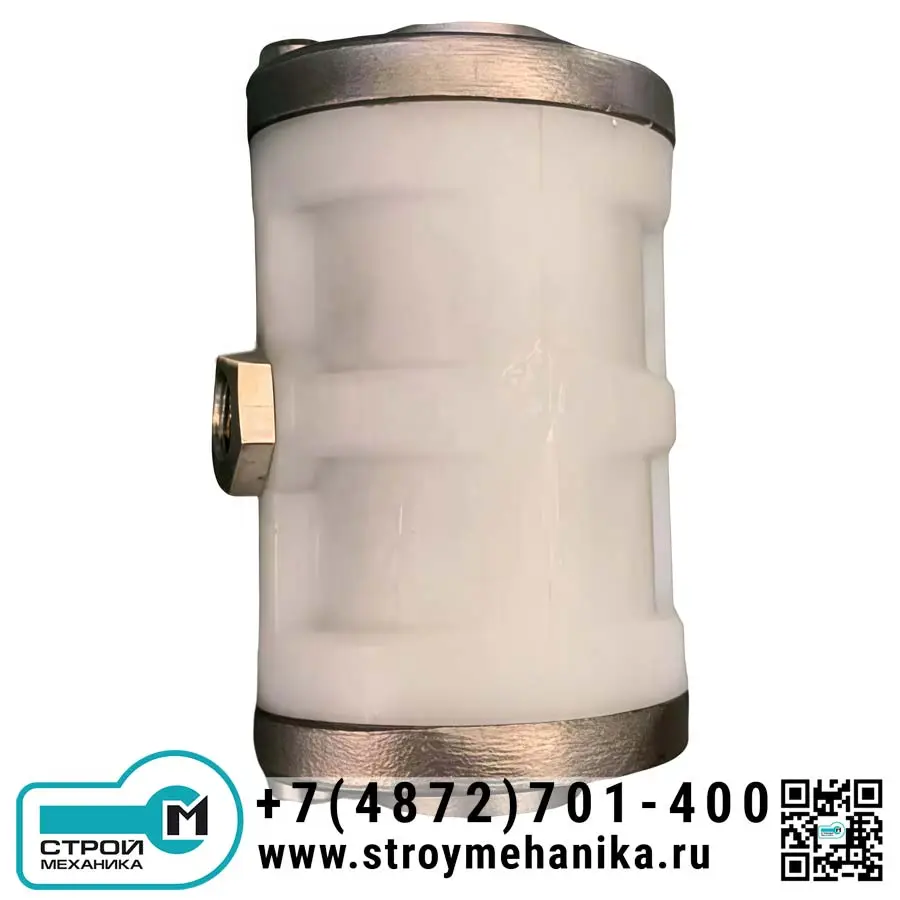

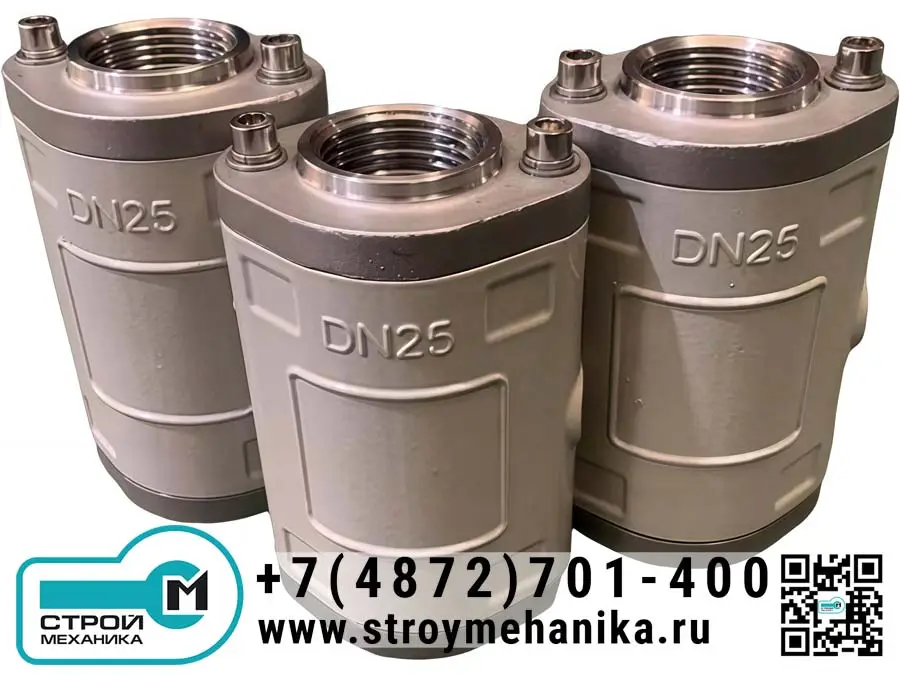

Пневматический шланговый клапан VMC с внутренней резьбой

Пневматический шланговый клапан серии VMC представляет собой высокотехнологичное запорное устройство, предназначенное для управления потоками сложных сред. Принцип работы основан на бесконтактном пережатии эластичного внутреннего рукава (шланга) с помощью пневмопривода, что обеспечивает полную изоляцию рабочей среды от механических частей клапана.

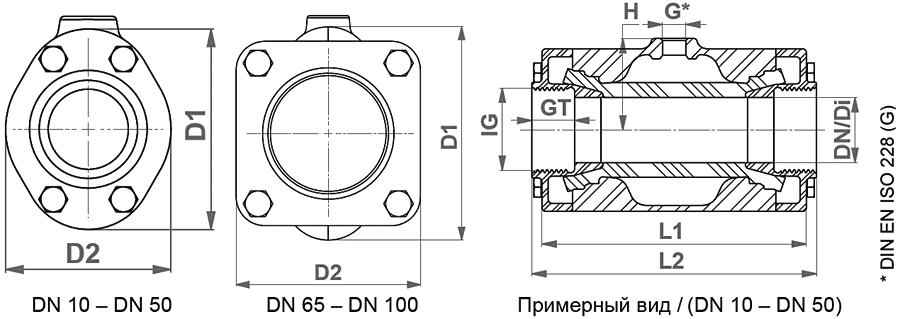

Клапан предназначен для перекрытия или регулирования потока газов, жидкостей, абразивных суспензий, вязких материалов, порошков и гранулированных веществ. Модельный ряд охватывает диаметры условного прохода от DN 10 до DN 100. Основными материалами корпуса являются нержавеющая сталь, алюминий и инженерный пластик POM (для малых диаметров), что позволяет подобрать решение для различных условий эксплуатации, включая агрессивные среды и пищевую промышленность. Соединение - внутренняя трубная резьба по стандарту DIN EN ISO 228 (G).

Конструкция клапана включает усиленный двухслойный сменный рукав из различных материалов (натуральная резина, пищевая резина, EPDM), что обеспечивает гибкость, долговечность и возможность адаптации под конкретную среду.

Общие эксплуатационные параметры:

• Рабочая среда: все виды газов, жидкостей, гранул, вязких и порошкообразных материалов.
• Рабочее давление: 0–4,0 бар.
• Температура среды: до +80 °C.
• Тип уплотнения: мягкое, за счёт эластичного рукава.
• Материалы корпуса: нержавеющая сталь, алюминий, пластик POM (полиоксиметилен).
• Материалы патрубков/крышек: нержавеющая сталь, алюминий, пластик POM (натуральный и токопроводящий).

Преимущества:

• Универсальность и изоляция среды.
  Полное разделение рабочего канала (рукава) и механизма клапана исключает загрязнение среды и износ деталей клапана. Подходит даже для абразивных, коррозионных и стерильных сред.
• Высокая надёжность и простое обслуживание.
  Двухслойный усиленный рукав обладает повышенной гибкостью и износостойкостью. При износе замене подлежит только сменный рукав, а не весь клапан, что существенно снижает затраты на обслуживание.
• Полнопроходная конструкция.
  В открытом состоянии рукав не создаёт препятствий потоку, минимизируя потери давления и исключая риск засорения.
• Соответствие санитарным нормам.
  Гладкая электрополированная поверхность и возможность установки рукавов из пищевых и химически стойких материалов (EPDM, пищевая резина) делают клапан идеальным для пищевой и фармацевтической отраслей.
• Компактность и лёгкий монтаж.
  Небольшие габариты и стандартное резьбовое соединение позволяют легко интегрировать клапан в существующие трубопроводные системы.

Клапаны серии VMC нашли широкое применение в отраслях, где требуется надёжное и чистое управление сложными средами:

• Пневмотранспорт. Перемещение порошков, гранул, цемента, песка.
• Пищевая и фармацевтическая промышленность. Дозирование ингредиентов, перекачка суспензий, паст, молочных продуктов.
• Химическая промышленность. Работа с агрессивными жидкостями, красителями, реагентами.
• Керамика и стекло. Подача шликеров, суспензий глазури.
• Водоочистка. Управление потоками сточных вод, ила, химреагентов.
• Дозирующие и весовые системы. Точная выдача сыпучих и жидких компонентов.

Принцип работы.
Работа клапана основана на простом и эффективном пневматическом принципе:

1. Исходное состояние (закрыто). В камеру между корпусом клапана и эластичным рукавом подаётся сжатый воздух через пневмопорт. Под давлением воздуха стенки камеры сжимают рукав по всей его окружности в средней части, полностью перекрывая поток среды. Уплотнение получается абсолютно герметичным.
2. Открытие клапана. При сбросе управляющего давления воздуха из камеры эластичный рукав, благодаря собственной упругости и памяти формы, полностью восстанавливает своё первоначальное сечение. Проход открывается на полный диаметр (полнопроходная конструкция), не создавая сопротивления потоку.
3. Регулирование. Плавно изменяя давление в управляющей камере, можно дозированно сжимать рукав, тем самым осуществлять не только запорную, но и регулирующую функцию, контролируя расход среды.

Данный принцип обеспечивает высокую скорость срабатывания, долговечность и делает клапан невосприимчивым к загрязнению рабочей среды.
