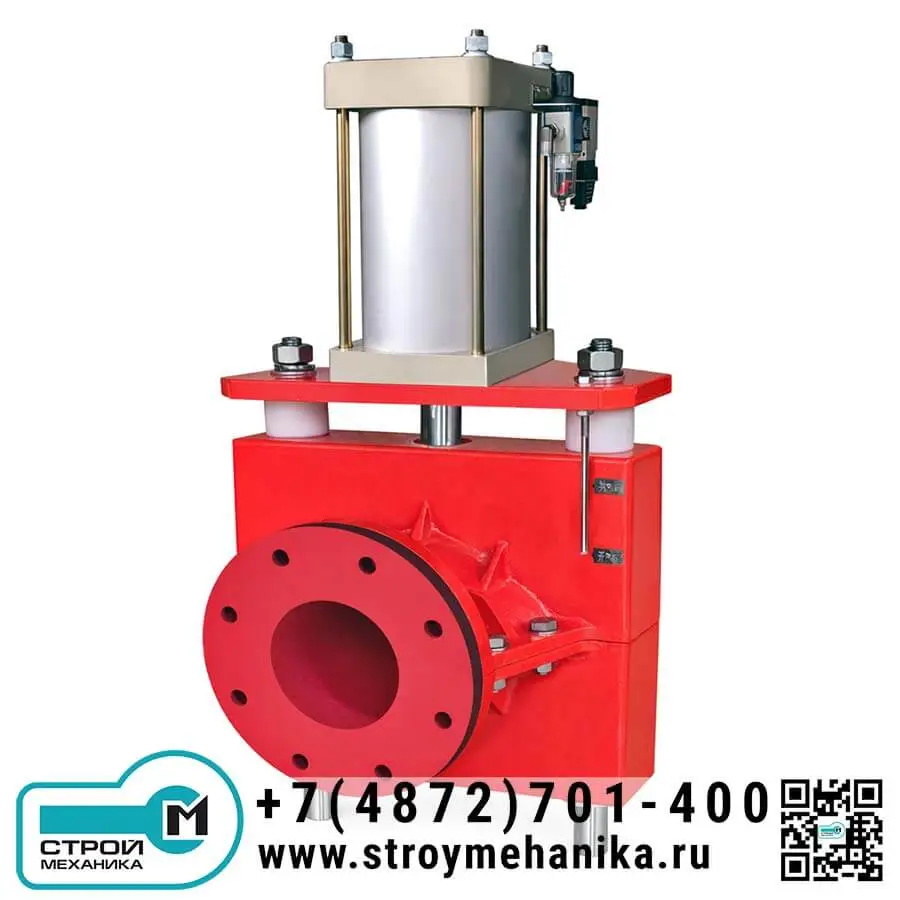

Пневматический пережимной шланговый клапан (пинч-клапан) GJE41 фланцевый, полнопроходный, для шламов, пульп и абразивных суспензий

Пневматический пережимной шланговый клапан (пинч-клапан) GJE41 предназначен для перекрытия и регулирования потока сложных технологических сред: шламов, пульп, суспензий, абразивных смесей, вязких и загрязнённых жидкостей с твёрдыми включениями. Запирание выполняется пережатием внутреннего эластомерного рукава (шланга), а не клином/седлом, поэтому в проточной части отсутствуют элементы, которые обычно «забиваются» частицами и интенсивно изнашиваются на абразиве. Такой принцип считается профильным решением для «тяжёлых» сред в горно-обогатительных, химических, энергетических и водоочистных процессах.

Ключевая конструктивная особенность - рабочая среда контактирует только с рукавом. Корпус и силовые элементы изолированы от потока, а требуемая стойкость к износу/коррозии обеспечивается подбором состава резины рукава под конкретную среду (износостойкость, химическая стойкость, температурная стойкость).

В открытом положении рукав образует полнопроходный канал без щелей и «мёртвых зон», что снижает гидравлическое сопротивление, уменьшает риск засорения и позволяет пропускать среды с высокой концентрацией твёрдых включений. Регулирование расхода выполняется изменением степени пережатия рукава.

Управление выполняется пневмоприводом: привод создаёт усилие пережатия рукава и обеспечивает режимы «открыто/закрыто» и дросселирование (регулирование) в зависимости от исполнения и настройки. Такой вариант удобен для промышленной автоматизации, дистанционного управления и работы в агрессивных и запылённых условиях.

Принцип работы

1. Открытое положение: пневмопривод удерживает механизм в положении, при котором рукав расправлен; поток проходит по условному проходу.
2. Регулирование: привод частично пережимает рукав; проходное сечение уменьшается, расход регулируется.
3. Закрытое положение: рукав пережимается до полного перекрытия; эластомер формирует уплотнение и перекрывает поток.
4. Возврат к открытию: при снятии усилия рукав восстанавливает форму за счёт упругости материала и давления среды (в зависимости от условий работы линии).

Преимущества

• Высокая устойчивость к абразивному износу и засорению за счёт пережимного принципа.
• Рабочая среда контактирует только с рукавом: химическая стойкость и ресурс обеспечиваются подбором резины.
• Полнопроходность рукава: меньше «мёртвых зон», ниже риск отложений и неравномерного потока.
• Пневматическое управление удобно для промышленной автоматизации и удалённого контроля.
• Обслуживаемость: рукав - основной рабочий элемент; при износе его замена восстанавливает работоспособность.

Область применения

• Горнодобывающая промышленность и обогащение: пульпы, хвосты, абразивные суспензии, шламы.
• Водоподготовка и очистка сточных вод: активный ил, осадки, загрязнённые жидкости с включениями.
• Энергетика и золо-шламоудаление: зольные и шлаковые суспензии, технические шламы.
• Производство строительных материалов: суспензии, шликеры, абразивные смеси в технологических трубопроводах.
• Химические и смежные отрасли: неоднородные и агрессивные среды при правильном подборе материала рукава.
