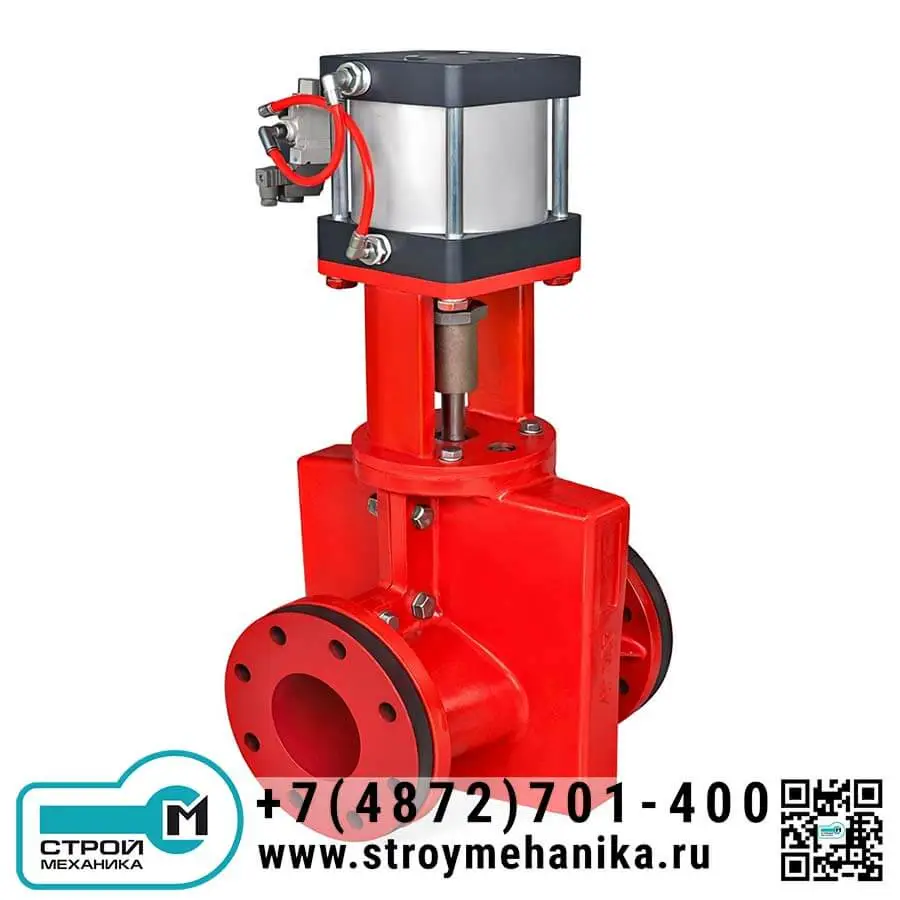

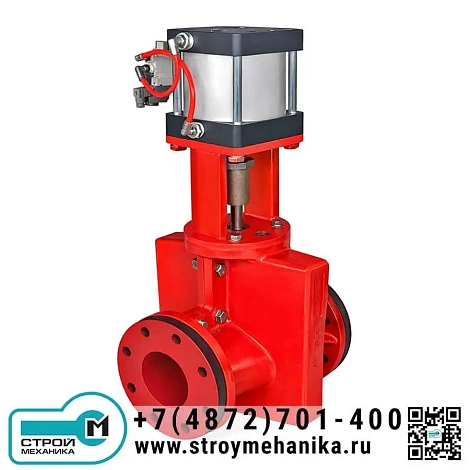

Пневматический пережимной шланговый клапан (пинч-клапан) GJ41 фланцевый, полнопроходный, для шламов, пульп и абразивных суспензий

Пневматический пережимной шланговый клапан (пинч-клапан) GJ41 - это запорно-регулирующая арматура для трубопроводов, где транспортируются сложные технологические среды: шламы, пульпы, суспензии, абразивные смеси, вязкие и загрязнённые продукты с твёрдыми включениями и волокнами. Перекрытие потока выполняется не металлическим затвором и седлом, а пережатием внутреннего эластомерного рукава (шланга). За счёт этого клапан устойчив к засорению и «закусыванию» частиц в зоне уплотнения - именно там чаще всего выходят из строя классические клапаны на абразиве и пульпе.

Конструктивно рабочая среда проходит внутри рукава, поэтому с продуктом контактирует только рукав, а корпус и силовые элементы изолированы от потока. Это упрощает подбор стойкости под конкретный процесс: ресурс, износостойкость и химическая стойкость обеспечиваются выбором материала рукава (натуральный каучук, LNT, EPDM, бутилкаучук). Такой подход особенно важен в горнодобывающей промышленности, обогащении, энергетике, химии и водоочистке, где среда одновременно и абразивная, и коррозионная.

В открытом положении рукав образует полнопроходный канал без щелей и «мёртвых зон», что снижает вероятность отложений, уменьшает местные потери давления и повышает стабильность пропускной способности на неоднородных потоках. Для технологических линий это означает меньше остановок из-за засоров и более предсказуемую работу оборудования «в связке» (насосы, гидроциклоны, смесители, фильтры).

Исполнение GJ41 с пневмоприводом удобно для автоматизации: клапан может работать в режимах «открыто/закрыто» и в режиме регулирования (по степени пережатия рукава). При необходимости клапан оснащается типовыми узлами пневмоавтоматики и контроля (позиционер, электромагнитный клапан, концевой выключатель, фильтр источника воздуха, клеммная коробка) - это удобно для интеграции в АСУ ТП и дистанционного управления на производстве.

Принцип работы

1. Открытое положение: пневмопривод удерживает механизм в положении, при котором рукав не сжат; среда проходит через рукав по условному проходу.
2. Регулирование: пневмопривод создаёт усилие и частично пережимает рукав, уменьшая проходное сечение; расход регулируется по требованию процесса.
3. Закрытое положение: рукав пережимается до полного перекрытия; герметизация обеспечивается упругостью эластомера по линии пережатия.
4. Возврат к открытию: при снятии усилия рукав восстанавливает форму за счёт упругости материала и давления в трубопроводе.

Преимущества

• Устойчивость к абразивному износу и засорению за счёт пережимного принципа перекрытия и отсутствия седел/щелей в проточной части.
• Контакт рабочей среды только с рукавом: корпус и силовые элементы изолированы от продукта, стойкость обеспечивается подбором материала рукава.
• Полнопроходность в открытом положении: меньше отложений и «зависания» включений, стабильнее пропускная способность на пульпах и суспензиях.
• Пневматическое управление: удобно для автоматизации, дистанционного управления и включения в АСУ ТП.
• Дооснащение под проект: позиционер, электромагнитный клапан, концевой выключатель, фильтр источника воздуха, клеммная коробка.
• Сервисопригодность: основной рабочий элемент - рукав; ресурс и стойкость задаются его материалом и условиями эксплуатации.

Область применения

• Горнодобывающая промышленность и обогащение: пульпы, хвосты, шламовые трубопроводы, абразивные суспензии.
• Водоподготовка и очистка сточных вод: осадки, активный ил, загрязнённые потоки с включениями и волокнами.
• Энергетика: золо- и шламоудаление, технологические шламы и суспензии.
• Химическая и нефтегазовая промышленность: неоднородные и агрессивные среды при корректном подборе материала рукава.
