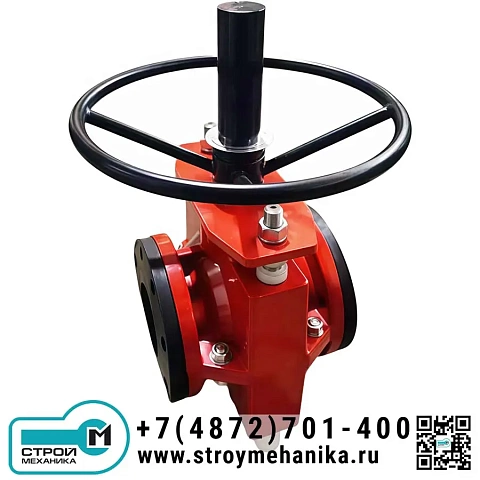

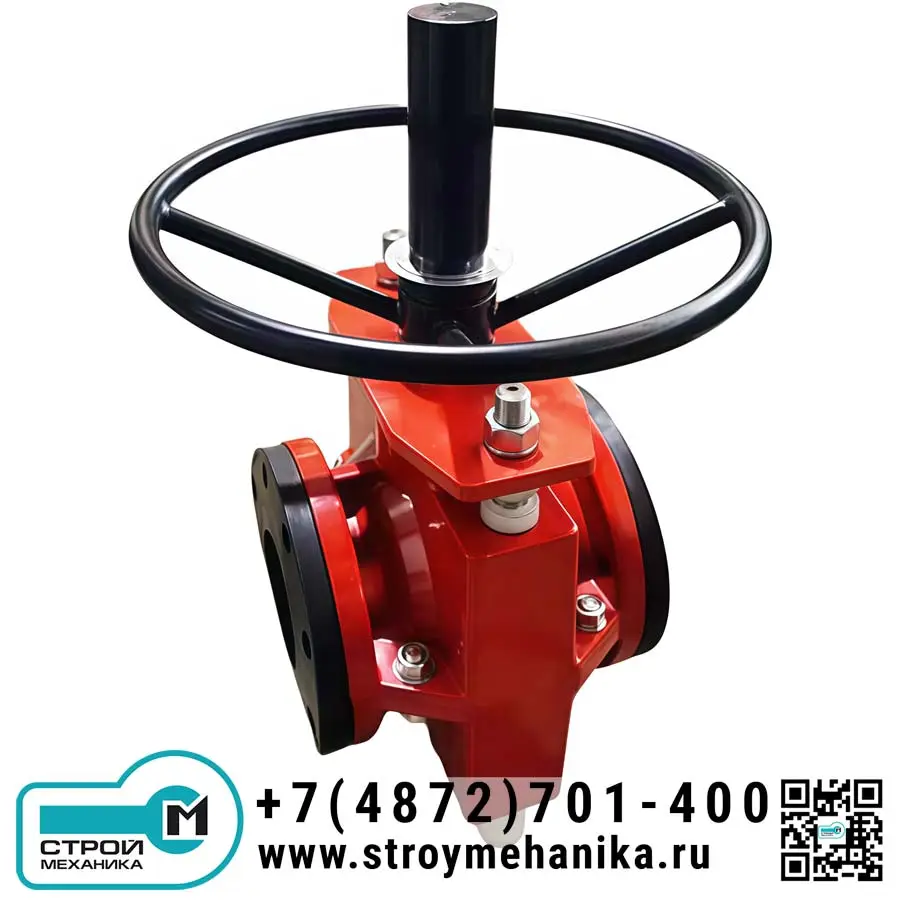

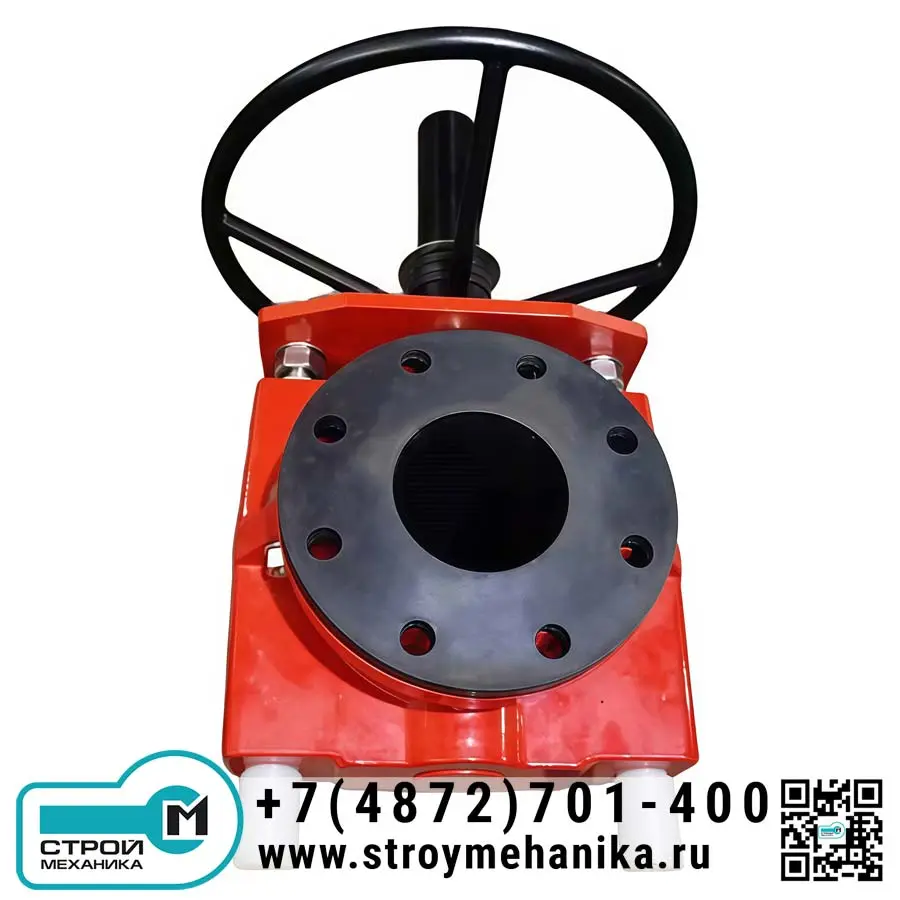

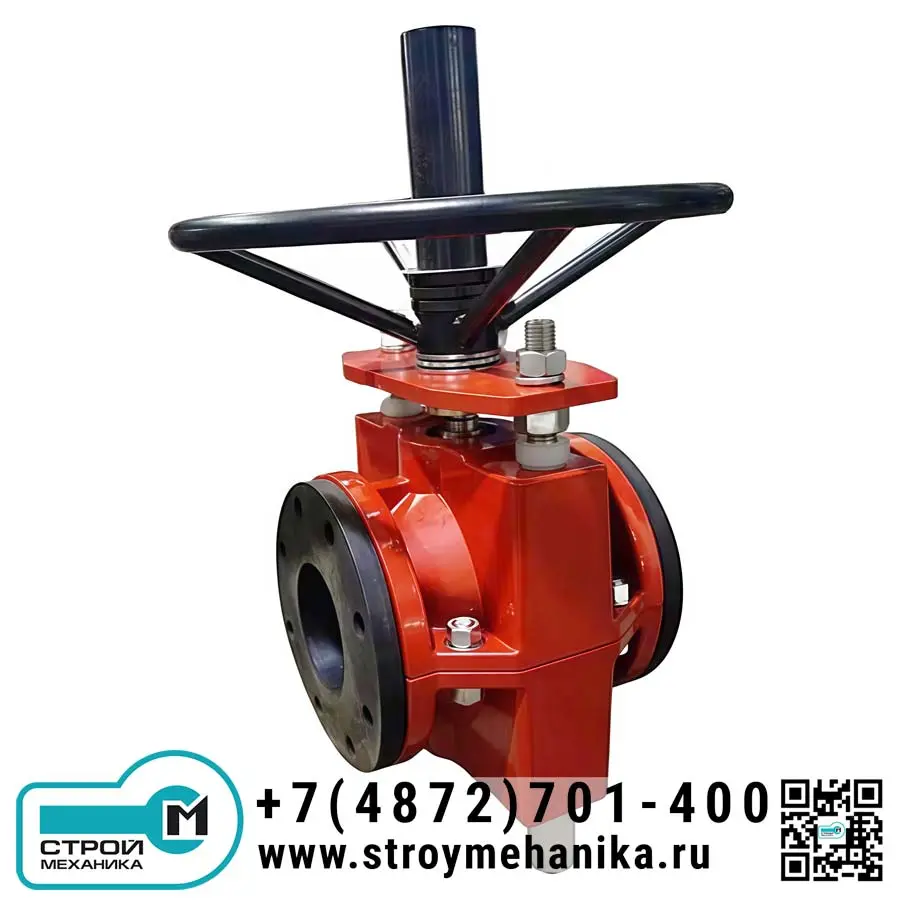

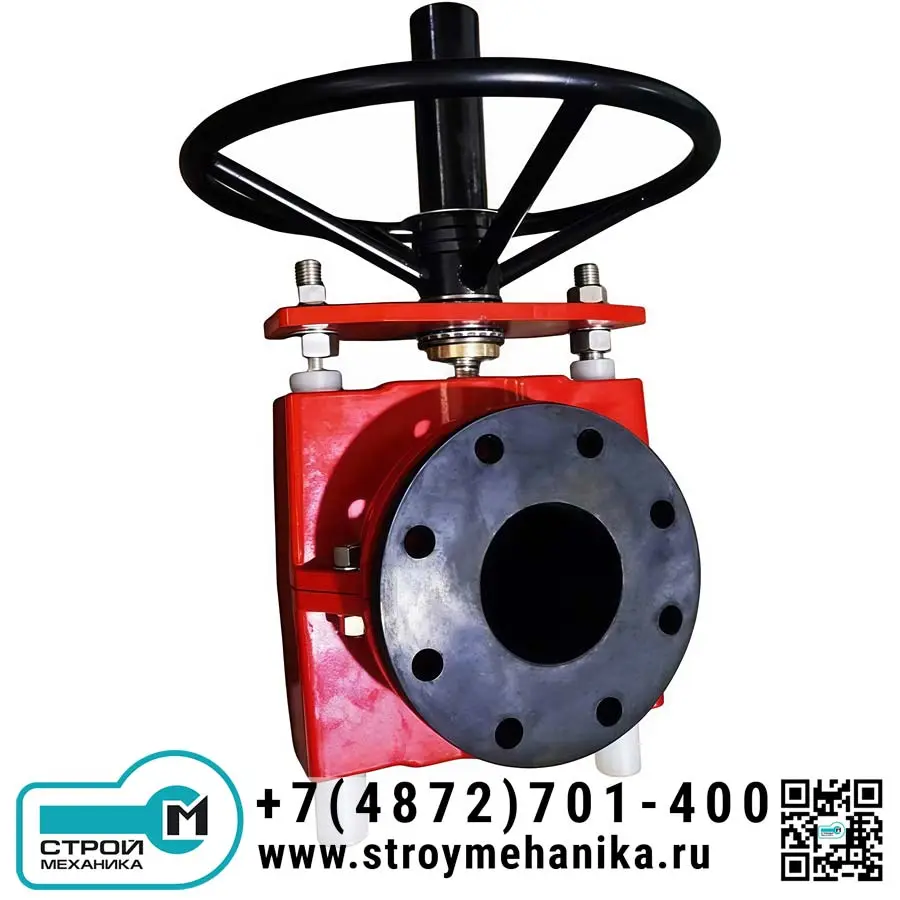

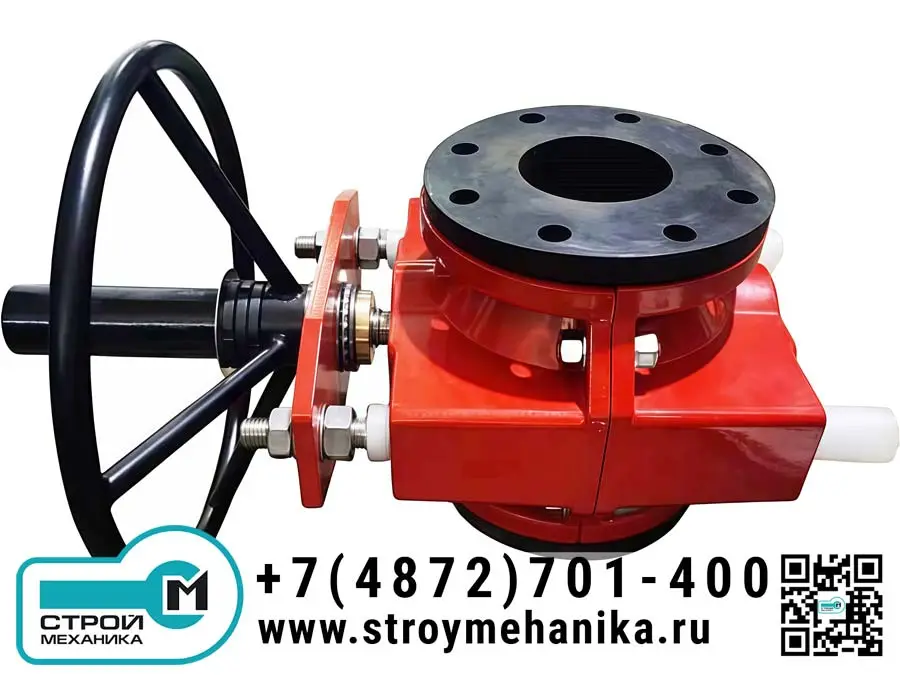

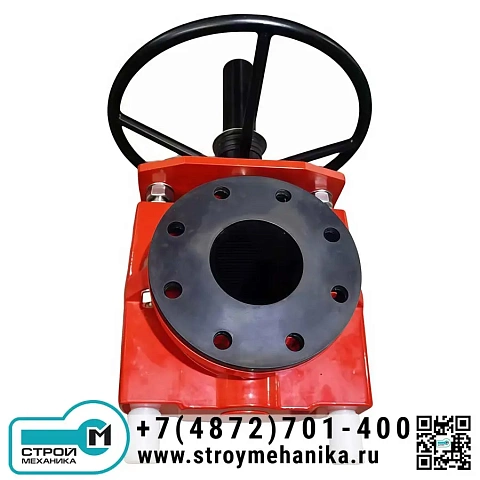

Пережимные (шланговые) клапаны серии PVE

Примечание: Вес указан для клапанов из стали (FE) и алюминия (AL).

Шланговые клапан серии PVE — это высокоэффективное запорно-регулирующее устройство, предназначенное для управления потоком абразивных, коррозионных, вязких или содержащих твердые включения сред. Клапан отличается простой, но надежной конструкцией, где основным рабочим элементом является гибкая внутренняя втулка (шланг), которая пережимается для перекрытия потока. Модель PVE представлена в широком диапазоне размеров (от DN25 до DN300) и предназначена для работы с различными давлениями в зависимости от диаметра.

Изделие производится из различных материалов, включая чугун, углеродистую сталь, нержавеющую сталь, алюминий , что позволяет подобрать оптимальное решение для конкретных технологических условий.

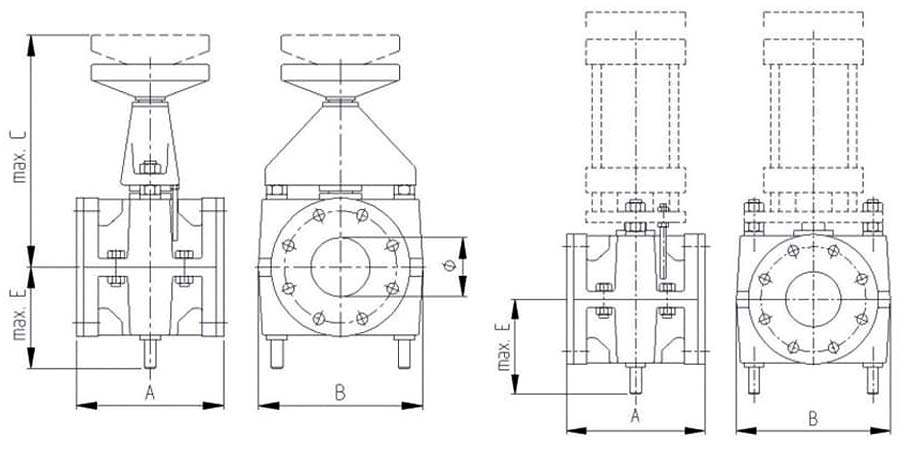

Конструкция клапана модульная и включает в себя корпус, шланг, прижимные планки, резьбовые втулки, направляющую пластину и комплект крепежных элементов.

Конструкция шланговых клапанов PVE обеспечивает ряд ключевых преимуществ перед традиционными типами запорной арматуры:

• Легкость управления. Для перекрытия потока требуется сравнительно небольшое усилие.
• Высокая коррозионная стойкость. Поток среды контактирует только с гибкой внутренней втулкой, которую можно изготовить из химически стойких материалов, а корпус — из соответствующего сплава.
• Простота ремонта и обслуживания. Основной изнашиваемый элемент — шланг — может быть быстро заменен без демонтажа корпуса клапана с трубопровода.
• Малая масса. Особенно в алюминиевом исполнении, что облегчает монтаж.
• Высокая скорость открытия/закрытия. Позволяет использовать в системах, где важна быстрота срабатывания.
• Минимальные турбулентность и сопротивление потоку. Прямой сквозной канал без карманов и резких изменений сечения снижает потери давления и износ.
• Устойчивость к засорению и заклиниванию. Конструкция исключает наличие зон, где могут скапливаться твердые частицы, что критически важно для суспензий и шламов.
• Прямой поток. Идеально для сред с волокнами, кристаллами или абразивами.

Благодаря своим уникальным характеристикам, шланговые клапаны PVE находят широкое применение в отраслях, где работа с сложными средами является нормой:

• Цементная промышленность. Транспортировка пульпы, сырьевых шламов, цементной пыли.
• Водоочистка. Управление потоками илов, осадков, химических реагентов.
• Химическая и пищевая промышленность. Дозирование агрессивных химикатов, паст, концентратов, продуктов с высокой вязкостью.
• Пищевая промышленность. Контроль потоков сусла, концентратов, кукурузного сиропа.
• Производство керамики, стекла и пластика. Подача шликеров, глазурей, гранулятов, полимерных масс.

Принцип действия шлангового клапана PVE основан на внешнем механическом пережатии эластичной внутренней гильзы (шланга).

1. Открытое состояние. Привод клапана (ручной, пневматический, электрический) находится в нейтральном положении. Внутренний гибкий шланг не деформирован, его проходное сечение полностью соответствует диаметру трубопровода, обеспечивая прямой беспрепятственный поток среды с минимальными потерями.
2. Процесс закрытия. При активации привода шток начинает движение, воздействуя на внешние прижимные планки. Эти планки равномерно сдавливают гибкую втулку с двух сторон.
3. Закрытое состояние. При полном ходе прижимных элементов втулка полностью пережимается, герметично перекрывая проход. Уплотнение происходит по всей окружности, обеспечивая надежное отсечение потока, включая среды с твердыми включениями. Поскольку механизм воздействует на втулку снаружи, рабочая среда не контактирует с движущимися частями клапана, что предотвращает их износ и коррозию.
4. Регулирование. В промежуточных положениях можно плавно регулировать расход среды, изменяя степень сжатия шланга.
