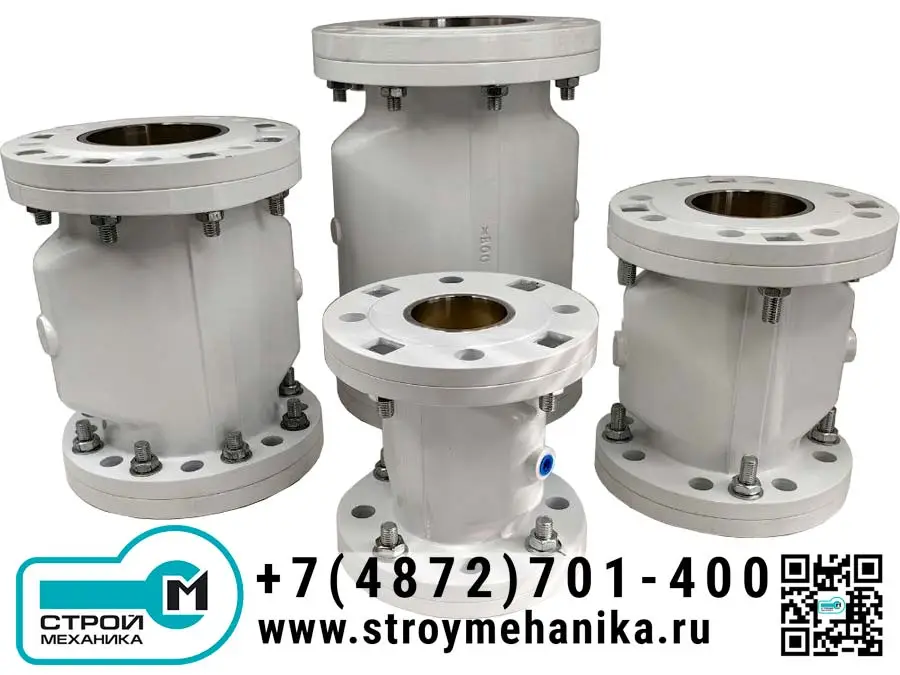

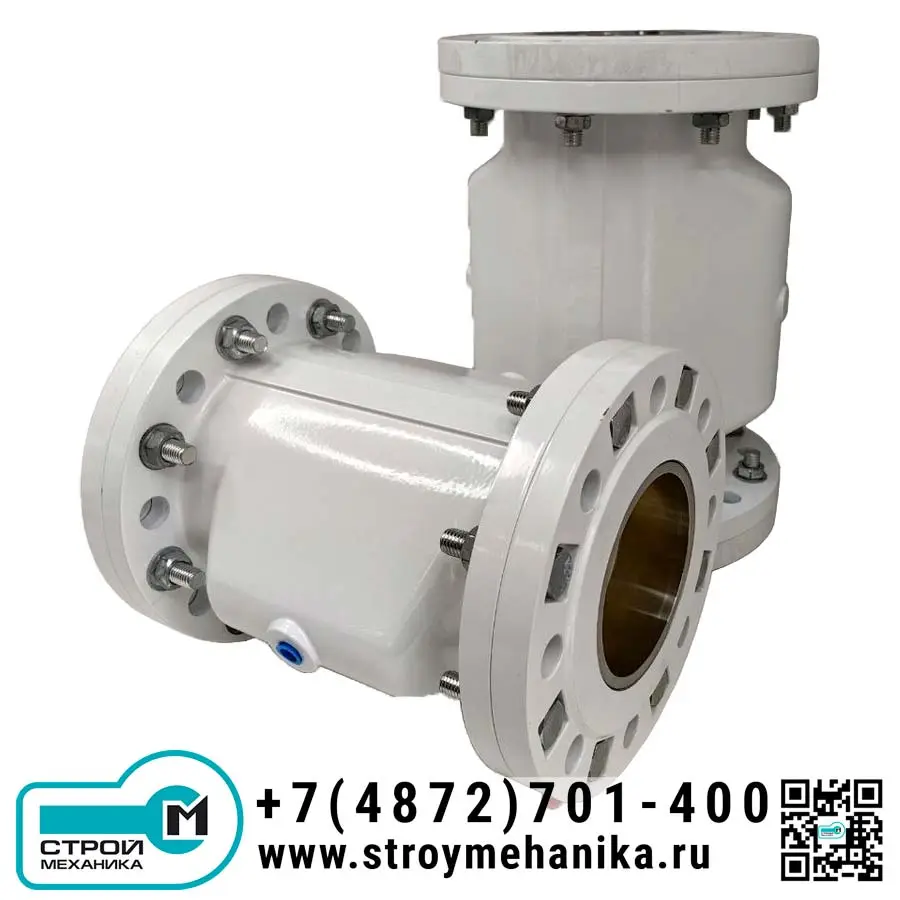

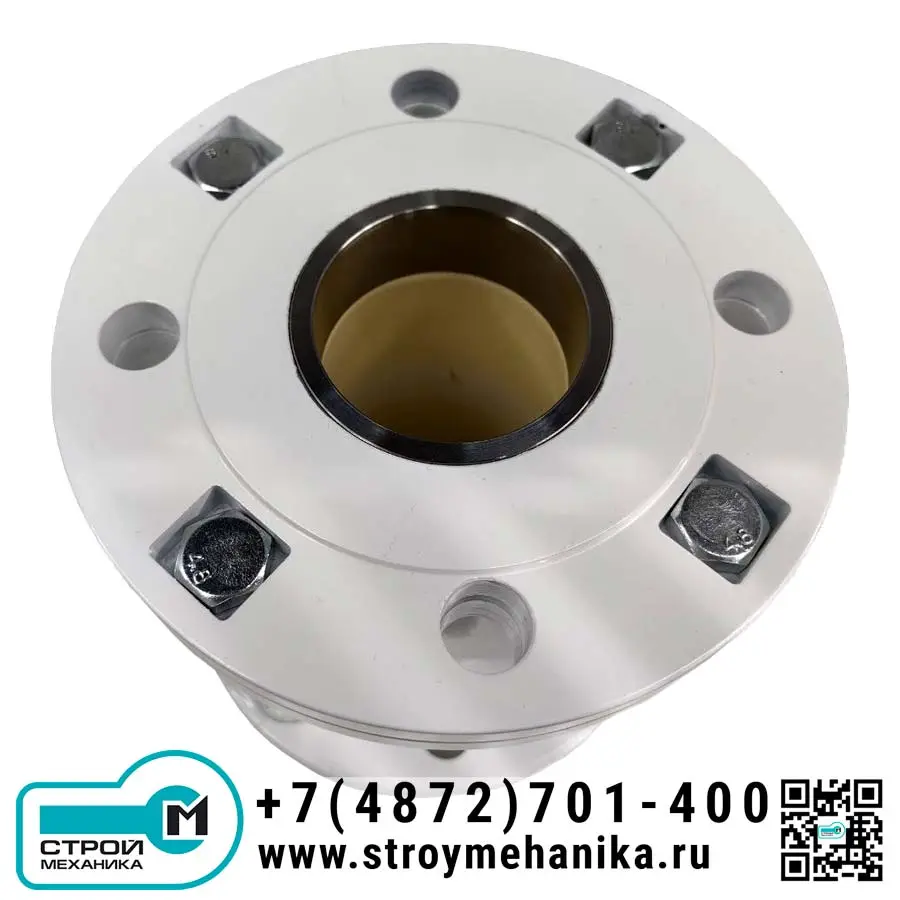

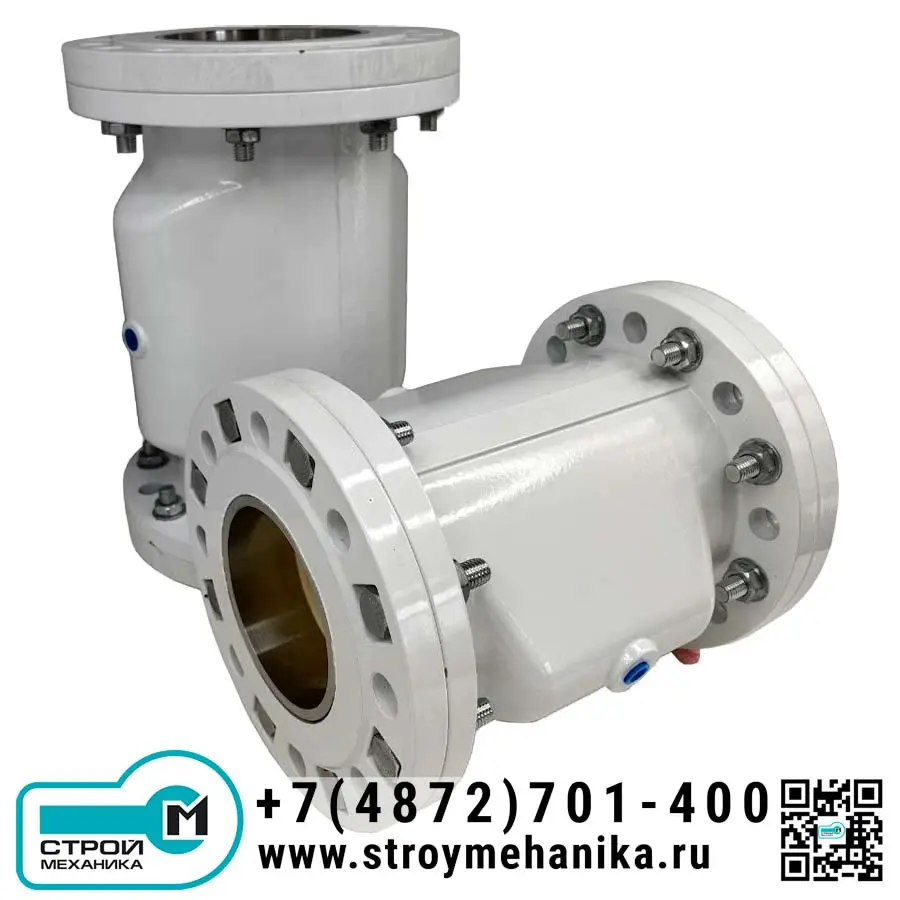

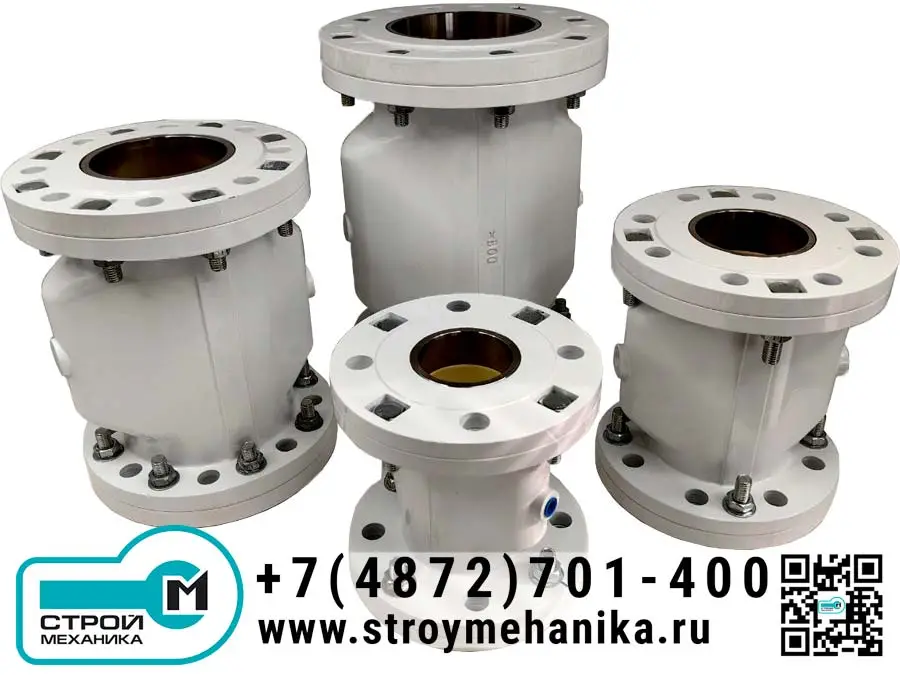

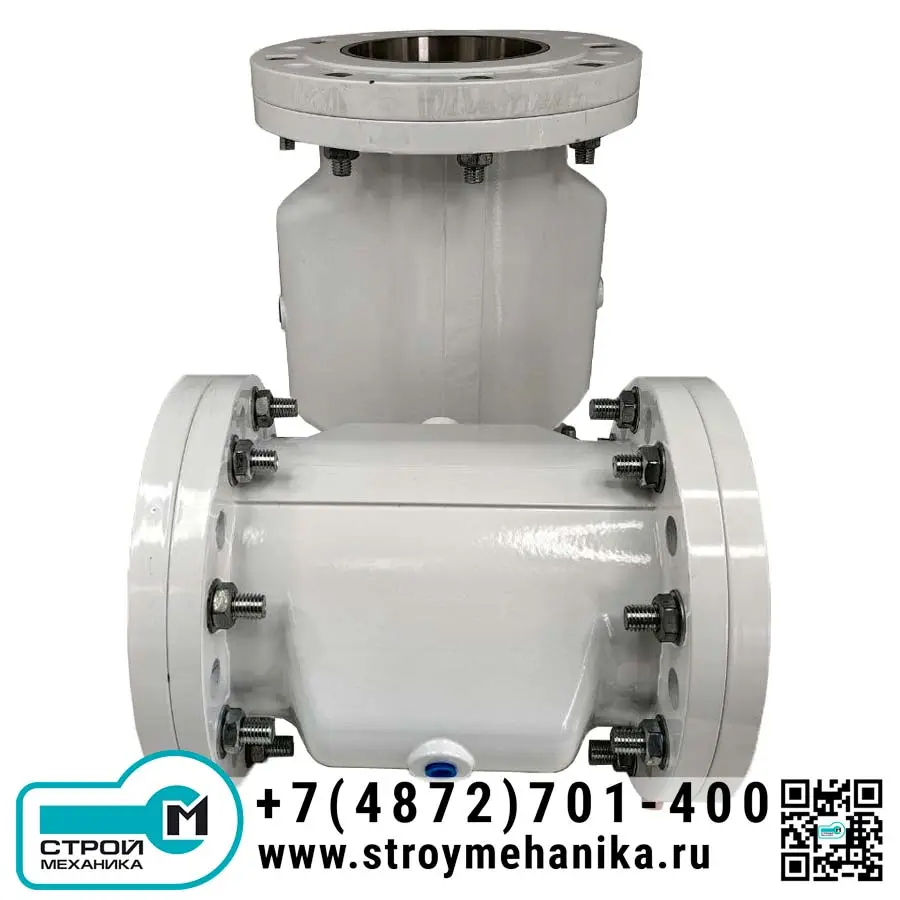

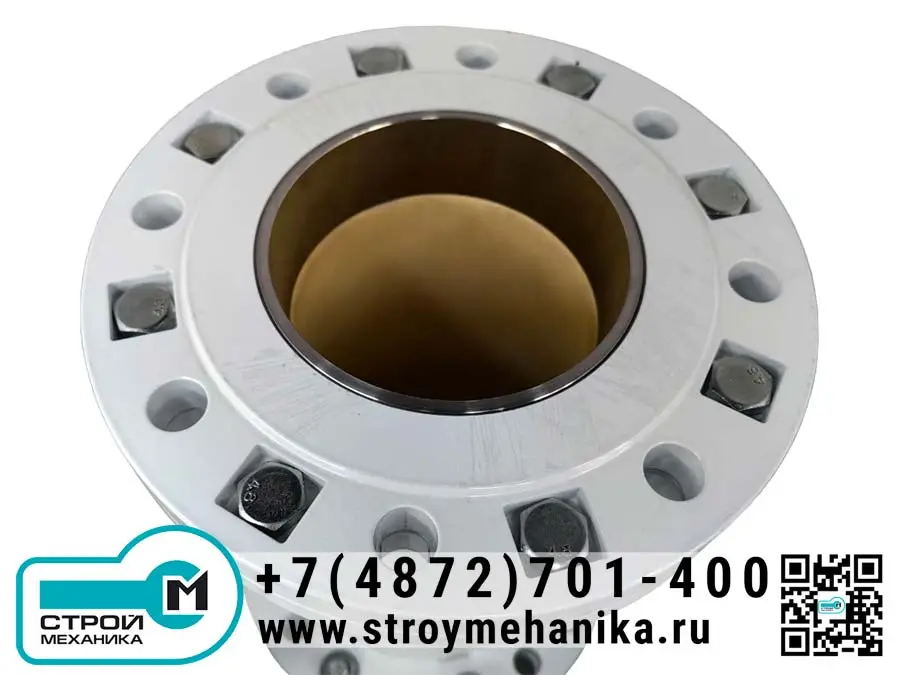

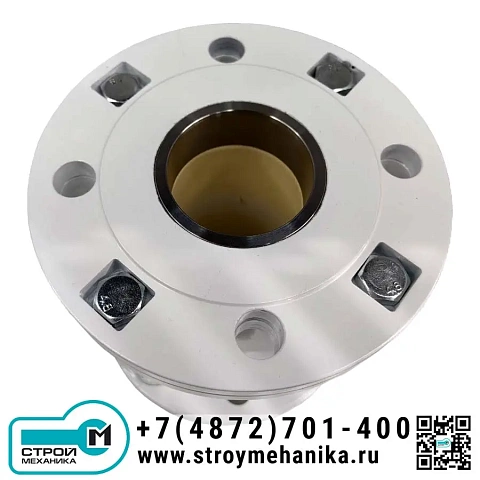

| Конструкция | Прижимной клапан с пневматическим приводом |
|---|---|
| Материал корпуса | Нержавеющая сталь AISI 304 |
| Принцип уплотнения | Эластичное манжетное уплотнение |
| Материал манжеты | Пищевой материал FDA |
| Монтажное положение | Любое |
| Тип монтажа | Встраиваемый |
| Направление потока | Реверсивное |
| Функция клапана | 2/2-ходовой, нормально открытый |
| Метод сброса | Упругий отскок |
| Номинальное давление | PN10 |
| Характеристика втулки | Сменная |
| Рабочая температура | -20.....+120°C |
| Температура хранения | +6......+20°C |
| Среднее давление | 0......4 бар |
| Перепад давления | 2,5......3 бар |
| Оптимальное давление регулирования | Среднее давление + перепад давления |

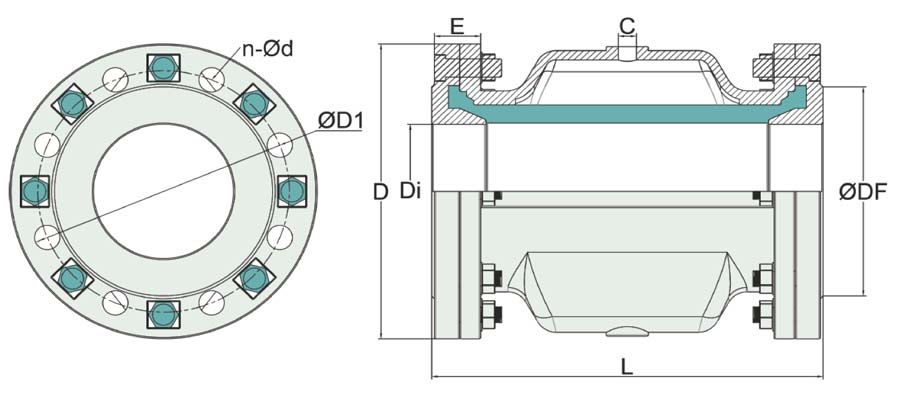

| DN, мм | ØD, мм | ØDF, мм | n | Ød, мм | ØD1, мм | L, мм | C | E, мм | Масса, кг | Объем, л |
|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 185 | 122 | 4 | 18 | 145 | 183 | G 1/4'' | 28 | 4,3 | 0,45 |
| 80 | 200 | 138 | 8 | 18 | 160 | 228 | G 1/4'' | 31 | 5,6 | 0,95 |
| 100 | 220 | 158 | 8 | 18 | 180 | 280 | G 1/4'' | 35 | 8,4 | 1,70 |
| 125 | 250 | 184 | 8 | 18 | 210 | 348 | G 1/4'' | 40 | 12,0 | 3,50 |
| 150 | 285 | 212 | 8 | 22 | 240 | 418 | G 1/4'' | 43 | 17,0 | 7,00 |
