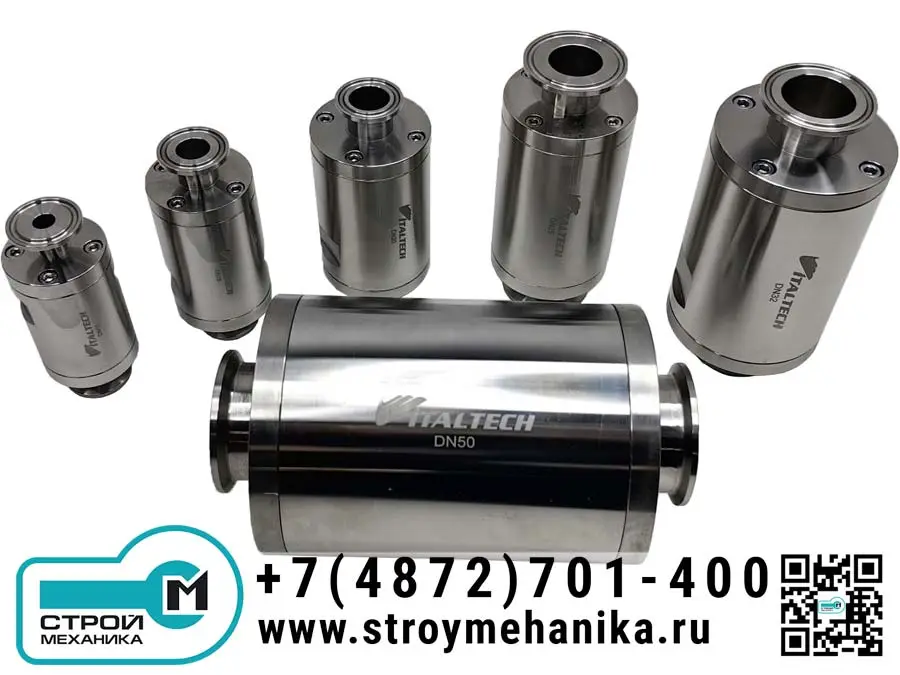

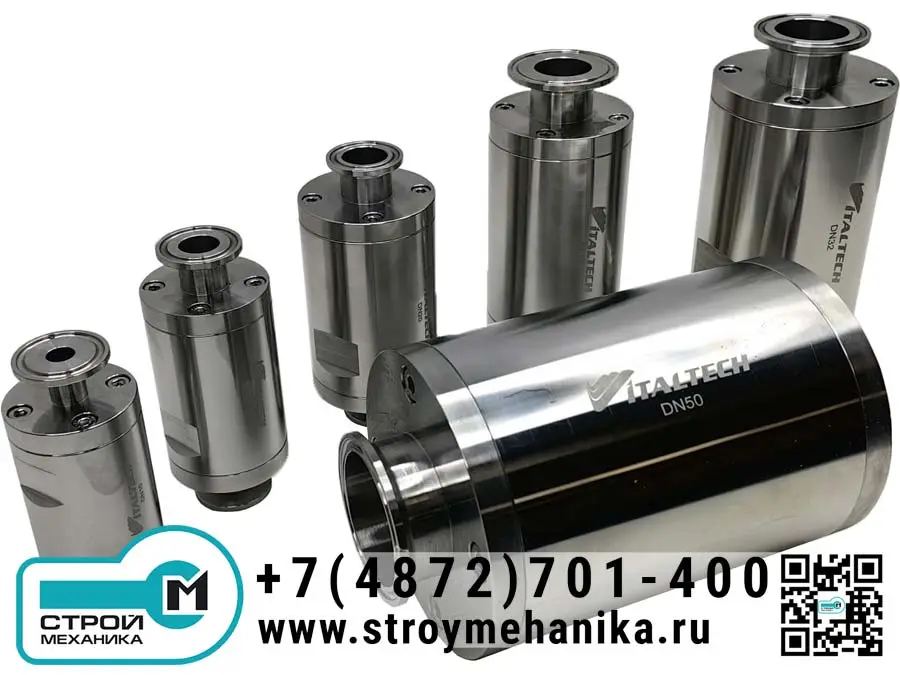

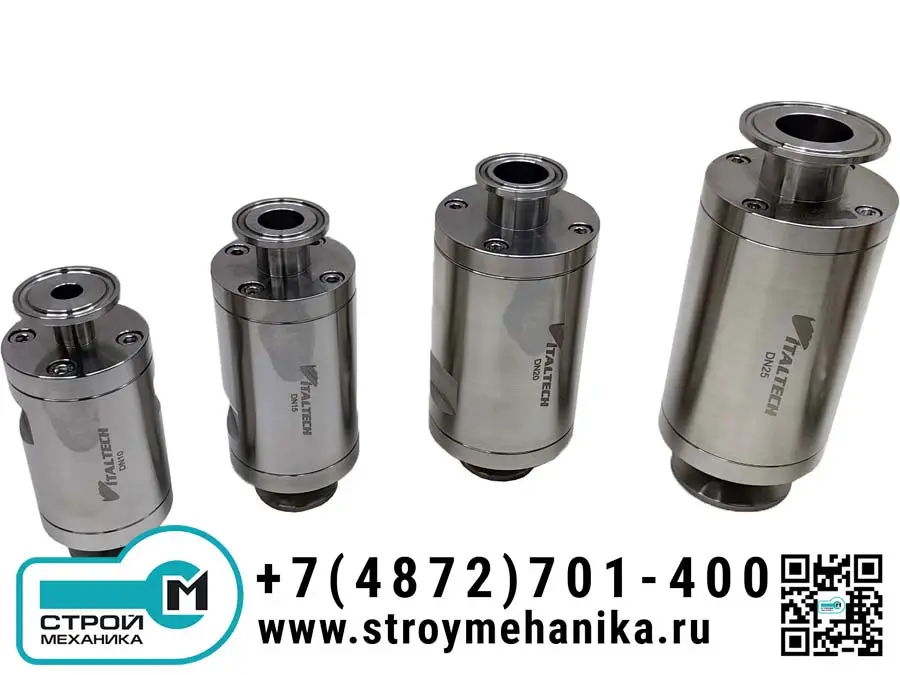

Конструкция | Прижимной клапан с пневматическим приводом |
---|---|
Материал корпуса | Нержавеющая сталь AISI 304 |
Принцип уплотнения | Эластичное манжетное уплотнение |
Материал манжеты | Пищевой материал FDA |
Монтажное положение | Любое |
Тип монтажа | Встраиваемый |
Направление потока | Реверсивное |
Функция клапана | 2/2-ходовой, нормально открытый |
Метод сброса | Упругий отскок |
Номинальное давление | PN10 |
Характеристика втулки | Сменная |
Соединение | DIN 32676-A |
Рабочая температура | -20.....+120°C |
Температура хранения | +6......+20°C |
Среднее давление | 0......6 бар |
Перепад давления | 2,5......3 бар |
Оптимальное давление регулирования | Среднее давление + перепад давления |

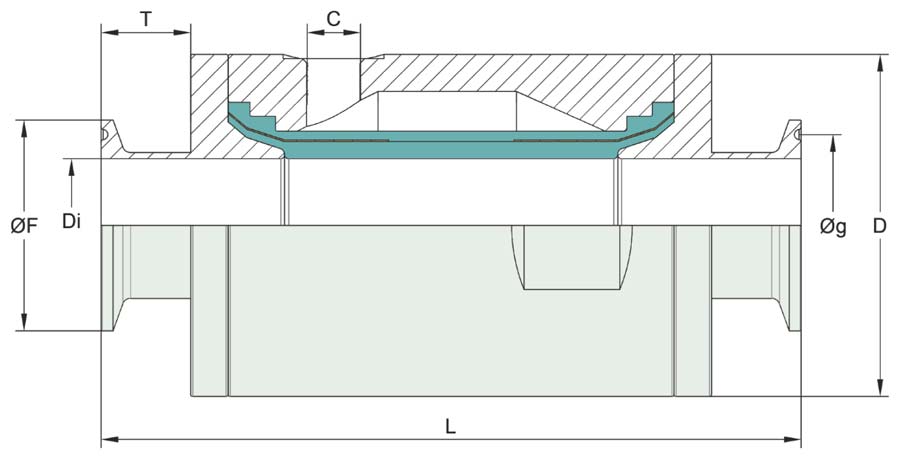

DN, мм | Di, мм | L, мм | T, мм | D, мм | ØF, мм | Øg, мм | C | Объем, л | Масса, кг |
---|---|---|---|---|---|---|---|---|---|

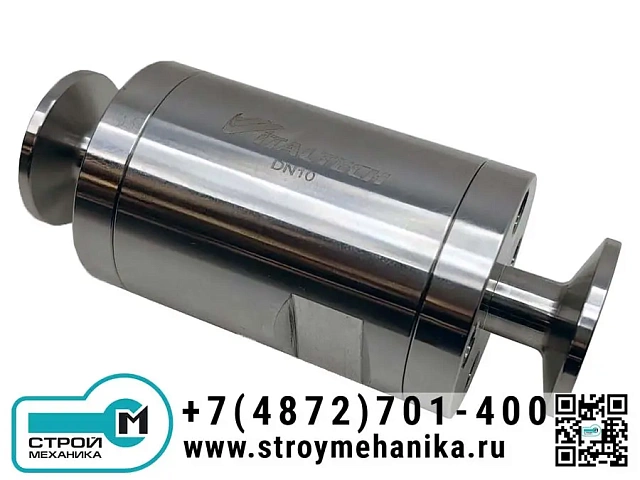

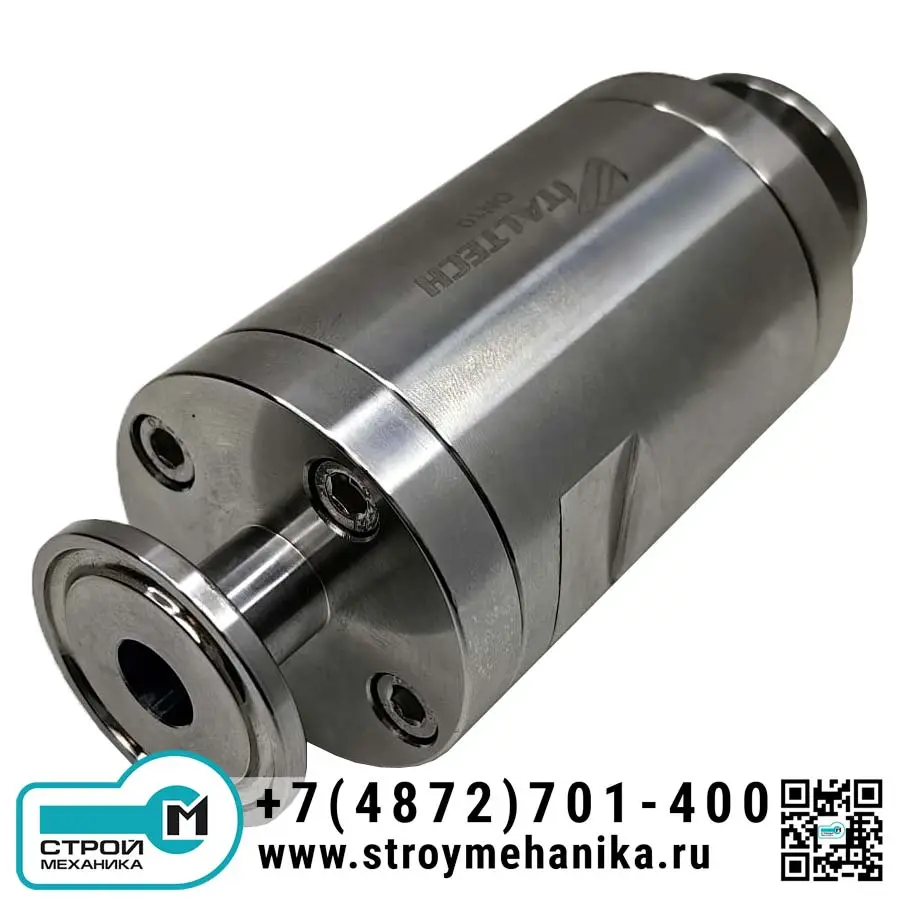

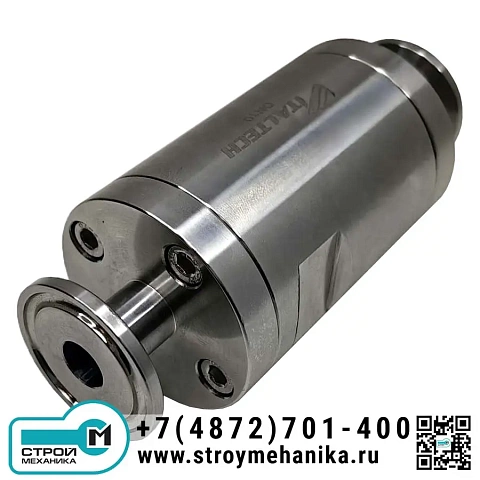

10 | 10 | 105 | 18 | 47 | 34 | 27,5 | G 1/8'' | 0,04 | 0,2 |
15 | 15 | 115 | 18 | 52 | 34 | 27,5 | G 1/8'' | 0,05 | 0,3 |

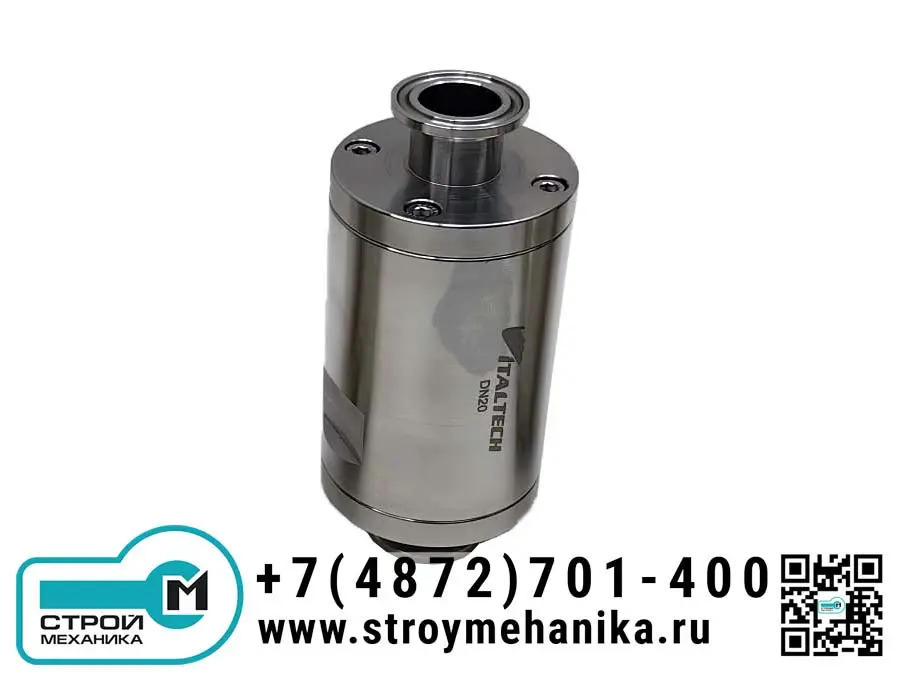

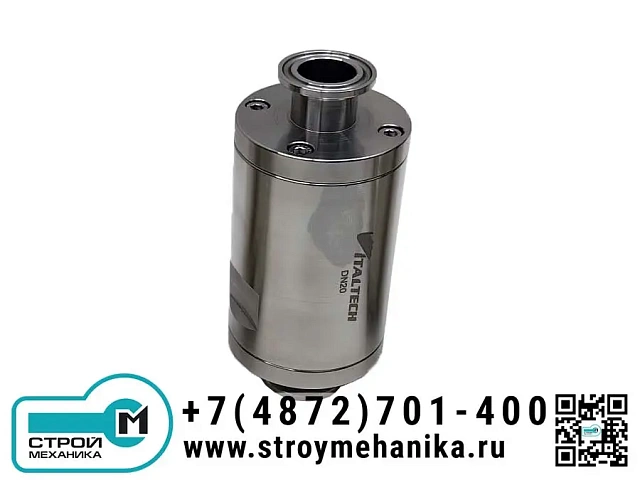

20 | 22 | 129 | 18 | 61 | 34 | 27,5 | G 1/8'' | 0,07 | 0,4 |
25 | 25 | 157 | 21,5 | 67 | 50,5 | 43,5 | G 1/8'' | 0,10 | 0,5 |
32 | 32 | 168 | 21,5 | 80 | 50,5 | 43,5 | G 1/4'' | 0,15 | 0,8 |
40 | 40 | 193 | 21,5 | 93 | 50,5 | 43,5 | G 1/4'' | 0,25 | 1,2 |

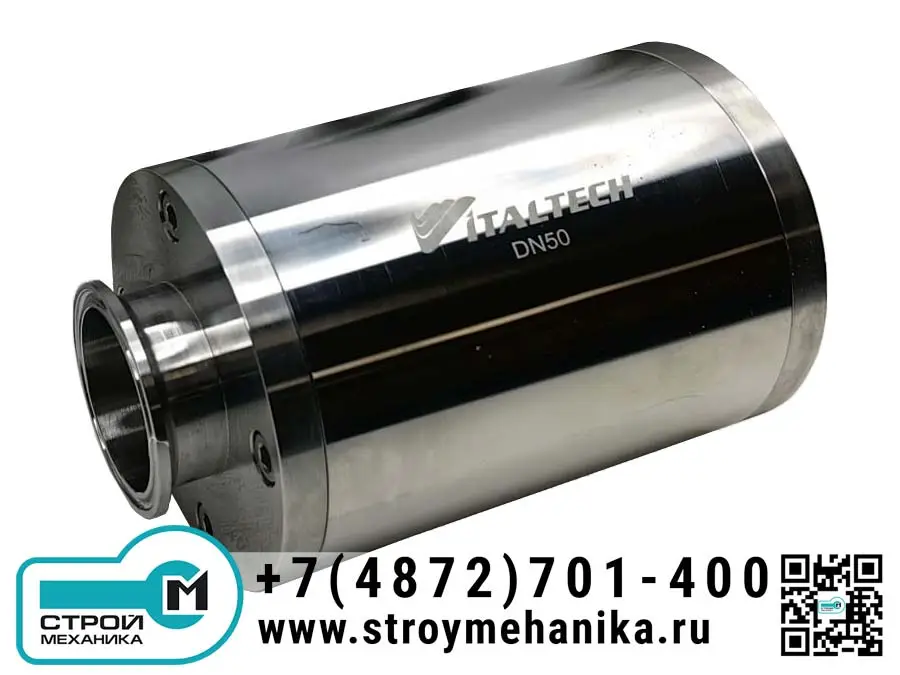

50 | 50 | 207 | 21,5 | 113 | 64 | 56,5 | G 1/4'' | 0,35 | 1,8 |
