Пережимной шланговый клапан GJ643 - для пульп, шламов и волокнистых сред

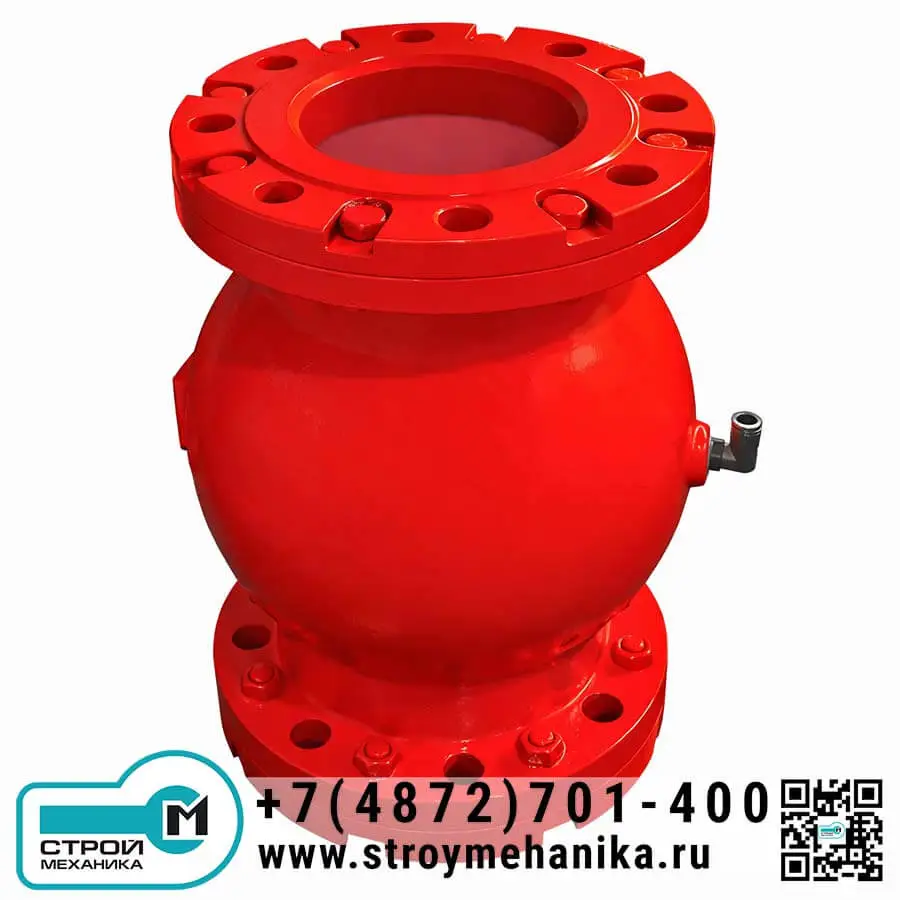

Шаровой пневмобаллонный пережимной шланговый клапан GJ643 - это запорно-регулирующее устройство для трубопроводов, где требуется надёжная работа на тяжёлых, загрязнённых и неоднородных средах: пульпах, шламах, суспензиях, абразивных потоках, а также жидкостях с волокнами. Конструктивно клапан относится к пережимной арматуре: перекрытие потока выполняется не металлическим затвором и седлом, а деформацией эластичного элемента, благодаря чему снижается вероятность заклинивания на включениях и сохраняется стабильность работы в сложных условиях.

В клапане GJ643 управляющей средой служит воздух или вода: подача давления в управляющую полость обеспечивает открытие и закрытие клапана. Такое решение удобно для промышленной автоматизации, потому что управление реализуется простым изменением давления управляющей среды без сложных кинематических узлов в проточной части.

Исполнение с прижимно-крышечным соединением ориентировано на технологические линии, где важны обслуживаемость и стойкость к тяжёлым условиям эксплуатации. Важная практическая особенность этого исполнения - заявленная высокая герметичность корпуса за счёт отсутствия «точек уплотнения», что снижает риск утечек через уплотняемые стыки.

Клапан рассчитан на работу в средах с твёрдыми частицами: указана стойкость к воздействию частиц и возможность транспортирования жидкостей с волокнами без засорения, что особенно актуально для горно-обогатительных процессов, шламовых линий, хвостового хозяйства и водоочистки.

Принцип работы

1. Открытое положение: управляющая среда (воздух или вода) не подаётся в управляющую полость - проход для рабочей среды открыт.
2. Закрытие: подаётся управляющая среда (воздух или вода), создаётся давление, клапан выполняет перекрытие потока.
3. Открытие: давление управляющей среды снимается, клапан возвращается в открытое положение.
4. Рабочий диапазон управляющего давления: 3–6 бар.

Преимущества

• Управление воздухом или водой упрощает интеграцию в промышленную автоматику и технологические линии.
• Высокая герметичность корпуса за счёт отсутствия «точек уплотнения» снижает риск утечек.
• Стойкость к воздействию частиц - пригодность для потоков с твёрдыми включениями и абразивом.
• Работа на волокнистых средах без засорения - практическое преимущество для шламовых и волокнистых потоков.

Область применения

• Горнодобывающая промышленность и обогащение: пульпы, шламы, абразивные суспензии, хвостовые линии.
• Водоподготовка и очистка сточных вод: загрязнённые потоки, осадки, среды с включениями и волокнами.
• Энергетика и промышленная экология: шламовые линии, абразивные и загрязнённые технологические среды.
