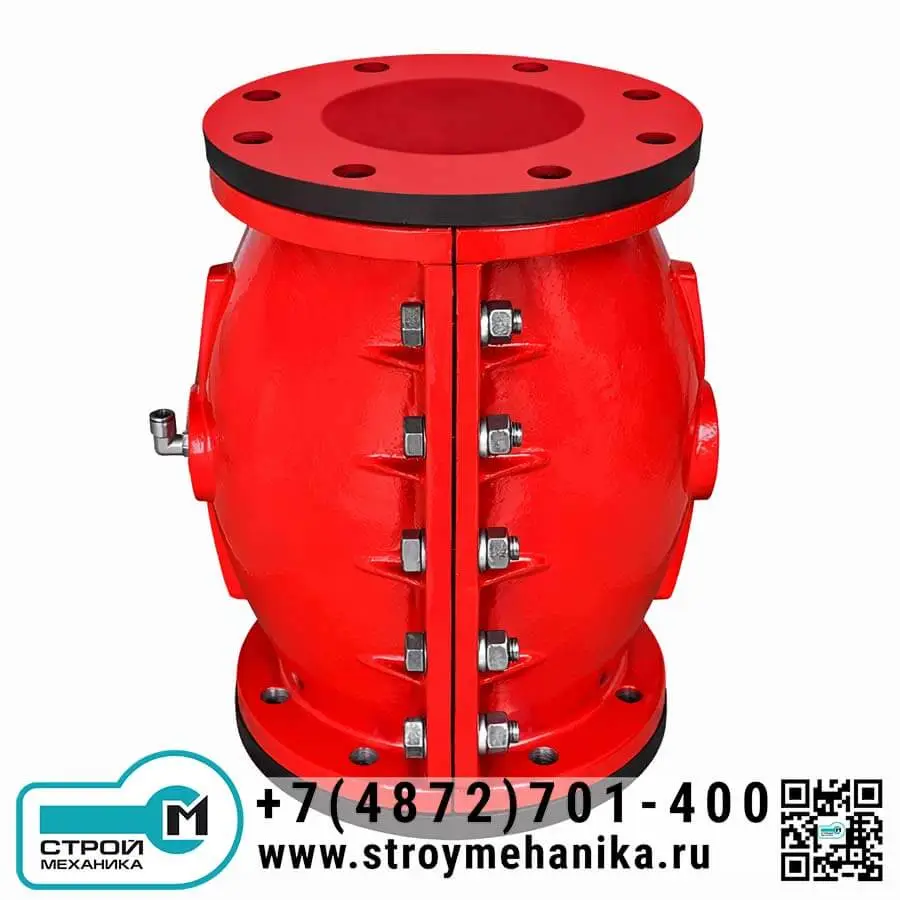

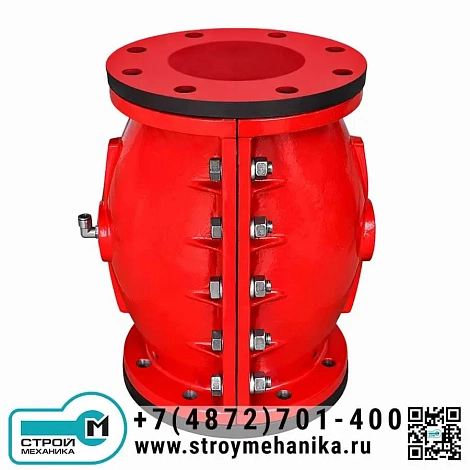

Пережимной шланговый клапан (пинч-клапан) GJ643 фланцевый - для абразивных и волокнистых сред

Пережимной шланговый клапан (пинч-клапан) GJ643 предназначен для перекрытия и регулирования потока «тяжёлых» технологических сред: пульп, шламов, суспензий, абразивных смесей, а также жидкостей с волокнами и загрязнениями. Запирание выполняется не металлическим затвором и седлом, а деформацией внутреннего резинового рукава, поэтому клапан устойчив к засорению и хорошо работает на потоках с твёрдыми включениями и волокнами.

Клапан управляется воздухом или водой как управляющей средой: давление подаётся в полость между корпусом и рукавом, рукав деформируется и перекрывает проход. Такая схема удобна для производственных линий, где требуется быстрый и надёжный цикл «открыто/закрыто» и возможность регулирования без чувствительных уплотняющих кромок и «точек» герметизации.

Конструктивно клапан выполняется с фланцевым присоединением, а корпус может изготавливаться из литого чугуна, литого алюминия, углеродистой стали или нержавеющей стали — выбор делается под условия эксплуатации (коррозионность, абразивность, масса узла, требования площадки). Важная эксплуатационная особенность - высокая газоплотность корпуса и отсутствие уплотняющих “точек”, за счёт чего исключается характерная для ряда конструкций утечка через узлы уплотнений.

Внутренний рукав выполняется как усиленный эластомерный элемент: применяются специальные резиновые композиции и армирование кордной тканью для повышения сопротивления деформации и ресурса на циклическом пережатии. Это позволяет применять клапан на потоках с выраженной абразивностью и при транспортировании волокнистых жидкостей, где критичны проходимость.

Принцип работы

1. Открытое положение: управляющая среда (воздух или вода) не подаётся в управляющую полость, внутренний рукав сохраняет форму и обеспечивает проход потока.
2. Закрытие: в полость между корпусом и рукавом подают управляющую среду; за счёт воздушного (или водяного) зазора и давления рукав деформируется и пережимает поток, перекрывая проход.
3. Открытие: давление управляющей среды снимают, рукав за счёт упругости возвращается в исходное состояние и проход восстанавливается.
4. Условия управляющей среды: управляющая среда - воздух или вода, давление управляющей среды 3–6 бар.

Преимущества

• Пережимной принцип перекрытия обеспечивает устойчивую работу на средах с твёрдыми включениями, абразивом и волокнами; жидкость с волокнами проходит без засорения.
• Высокая газоплотность корпуса и отсутствие уплотняющих “точек” уменьшают риск утечки через традиционные узлы уплотнений.
• Управление воздухом или водой с давлением 3–6 бар удобно для промышленной пневмо- и гидроавтоматики.
• Корпус доступен в материалах под разные условия эксплуатации (литой чугун, литой алюминий, углеродистая сталь, нержавеющая сталь).
• Рукав выполнен как усиленный элемент (кордная ткань и специальные резиновые композиции), что повышает ресурс на циклическом пережатии.

Область применения

• Горнодобывающая промышленность и обогащение: пульпы, шламы, абразивные суспензии, хвостовые линии.
• Энергетика: шламовые и зольные суспензии, технологические абразивные потоки.
• Водоподготовка и очистка сточных вод: загрязнённые среды с включениями и волокнами.
• Химические и смежные производства: суспензии и сложные среды при подборе материалов корпуса и рукава под процесс.
