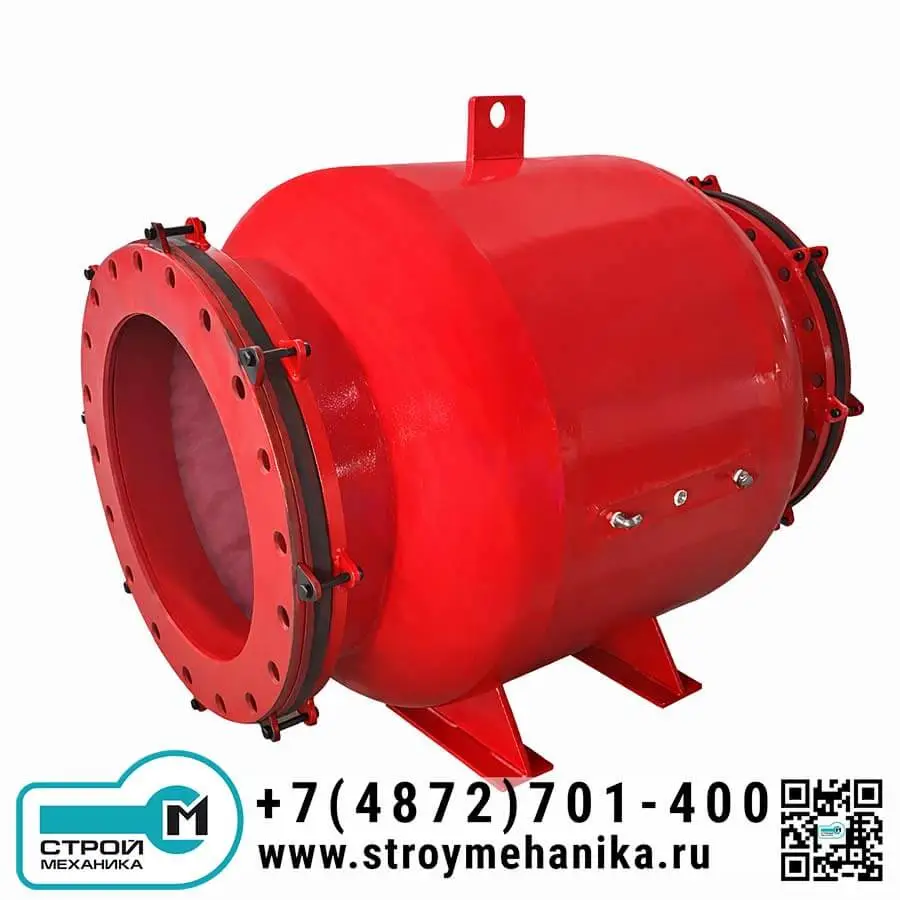

Клапан пережимной фланцевый большого диаметра GJ643 - для пульп, шламов и волокнистых сред

Клапан пережимной пневмобаллонный фланцевый большого диаметра GJ643 - это запорно-регулирующая трубопроводная арматура для тяжёлых и «грязных» технологических сред: пульп, шламов, суспензий, абразивных смесей, а также потоков с твёрдыми включениями и волокнами. В отличие от задвижек и классических клапанов с металлическим затвором и седлом, здесь перекрытие выполняется деформацией эластомерного шланга (внутреннего рукава), поэтому узел устойчив к заклиниванию на включениях и лучше переносит абразив.

В данной конструкции воздух или вода используются как управляющая среда: подача давления обеспечивает открытие и закрытие клапана. Это промышленно удобное решение для автоматизированных линий и узлов, где требуется надёжное перекрытие потока без чувствительных «точечных» уплотнений и без риска быстрого износа седла на абразиве.

Для магистралей и обвязки больших диаметров применяется фланцевое присоединение, что упрощает монтаж, центровку и обслуживание на тяжёлых трубопроводах. Важное эксплуатационное свойство – высокая герметичность корпуса за счёт отсутствия точек уплотнения, благодаря чему предотвращается утечка через уплотняемые стыки.

Клапан рассчитан на работу в средах с частицами: заявлена стойкость к воздействию частиц и то, что перекачивание жидкостей с волокнами не приводит к засорению. Поэтому GJ643 применяют в горно-обогатительных процессах, хвостовом хозяйстве, шламовых линиях, водоочистке и других системах транспортирования неоднородных сред.

Принцип работы

1. Открытое положение: управляющая среда (воздух или вода) не создаёт давления в зоне привода/управляющей полости - проход открыт, среда проходит через внутренний рукав.
2. Закрытие: подаётся управляющая среда; используется воздушный зазор между корпусом и рукавом, за счёт чего рукав деформируется и пережимает проточный канал, перекрывая поток.
3. Открытие: давление управляющей среды снимается, рукав возвращается в исходное состояние за счёт упругости материала, проход восстанавливается.
4. Условия управления: управляющая среда - воздух или вода, давление управляющей среды 3–6 бар.

Преимущества

• Воздух или вода в качестве управляющей среды - простая и надёжная схема управления открытием и закрытием клапана.
• Фланцевое присоединение - удобный монтаж на трубопроводах большого диаметра и в узлах с повышенной массой арматуры.
• Высокая газоплотность корпуса за счёт отсутствия точек уплотнения - снижение риска утечек через уплотняемые стыки.
• Стойкость к воздействию частиц и работа на потоках с включениями - пригодность для пульп, шламов и абразивных суспензий.
• Жидкости с волокнами не приводят к засорению - практическое преимущество для шламовых и волокнистых сред.

Область применения

• Горнодобывающая промышленность и обогащение: пульпы, шламовые линии, хвостовое хозяйство, абразивные суспензии.
• Водоподготовка и очистка сточных вод: осадки, загрязнённые потоки, среды с включениями и волокнами.
• Энергетика и промышленная экология: шламовые и пульповые трубопроводы, абразивные технологические среды.
• Химические и смежные производства: суспензии и неоднородные среды при подборе состава резины рукава.
