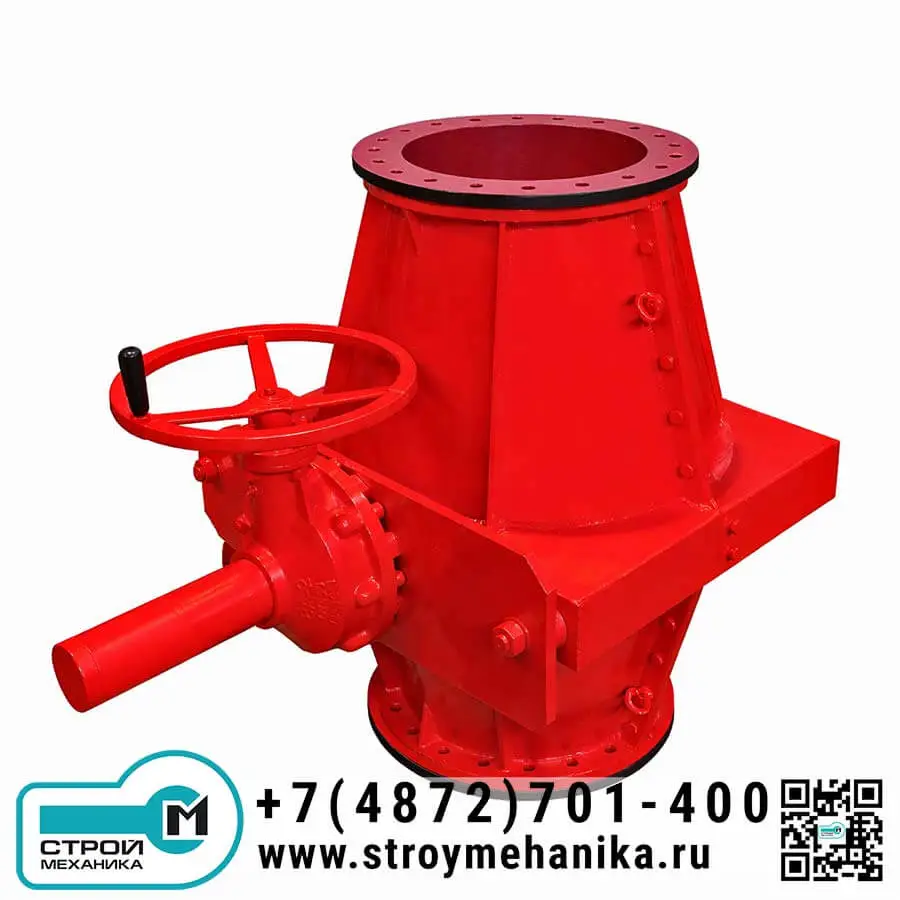

Пережимной шланговый клапан (пинч-клапан) GJE41 с механическим редуктором для абразивных и волокнистых сред

Пережимной шланговый клапан (пинч-клапан) GJE41 с ручным коническим редуктором предназначен для перекрытия и регулирования потока сложных технологических сред: шламов, пульп, суспензий, абразивных смесей, вязких и загрязнённых жидкостей с твёрдыми включениями и волокнами. Запирание осуществляется не клином и не седлом, а пережатием внутреннего эластомерного рукава (шланга), благодаря чему клапан устойчив к засорению и лучше переносит абразивное воздействие в сравнении с традиционной арматурой на «тяжёлых» потоках.

Конструктивно клапан состоит из корпуса и внутреннего рукава (эластомерной гильзы), который является единственным элементом, контактирующим с рабочей средой. Это принципиально важно для отраслей с коррозионными и изнашивающими средами: требуемая химическая стойкость и ресурс обеспечиваются подбором резиновой композиции рукава под условия эксплуатации, а металлические элементы корпуса и механизма защищены от прямого контакта с продуктом.

В данной модификации управление выполняется конической зубчатой передачей (коническим редуктором), которая передаёт усилие на прижимной механизм и обеспечивает плавное пережатие внутреннего рукава. Такое исполнение удобно для средних и больших условных проходов, когда требуется повышенное усилие и более комфортное управление по сравнению с прямым ручным приводом, а также нужна более точная настройка положения при регулировании расхода.

В открытом положении рукав формирует полнопроходный проточный канал, что снижает вероятность накопления отложений и «зависания» твёрдых включений. Регулирование достигается изменением степени пережатия рукава, поэтому один клапан может выполнять функции как запорного устройства, так и регулирующего органа на технологической линии.

Принцип работы

1. Открытое положение: конический редуктор удерживает прижимной механизм в положении, при котором рукав не сжат; поток проходит через внутренний рукав по условному проходу.
2. Регулирование: при вращении ручного привода через коническую передачу прижимной узел частично пережимает рукав, уменьшая проходное сечение и регулируя расход.
3. Закрытое положение: рукав пережимается до полного перекрытия; герметизация обеспечивается упругостью эластомера по линии пережатия.
4. Возврат к открытию: при снятии усилия пережатия рукав восстанавливает форму за счёт упругости материала и давления среды.

Преимущества

• Устойчивость к абразивному износу и засорению: пережимной принцип перекрытия лучше работает на шламах, пульпах и суспензиях, включая среды с твёрдыми включениями.
• Контакт рабочей среды только с рукавом: повышенная коррозионная стойкость и возможность точного подбора материала рукава под химический состав и абразивность.
• Полнопроходность в открытом положении: ниже риск отложений и «зависания» частиц, стабильнее пропускная способность на неоднородных потоках.
• Функции перекрытия и регулирования в одном изделии: расход задаётся степенью пережатия внутреннего рукава.
• Конический редуктор облегчает управление и повышает точность настройки положения на средних и больших диаметрах, где требуется увеличенное усилие.
• Ремонтопригодность по узлу, который реально изнашивается: рабочим элементом является рукав, и ресурс/стойкость определяются его материалом и условиями эксплуатации.

Область применения

• Горнодобывающая промышленность и обогащение: пульпы, хвосты, шламовые трубопроводы, абразивные суспензии.
• Водоподготовка и очистка сточных вод: активный ил, осадки, загрязнённые жидкости с включениями и волокнами.
• Энергетика: золо- и шламоудаление, технические шламы и суспензии.
• Производство строительных материалов: цементные суспензии, шликеры, абразивные смеси на технологических линиях.
