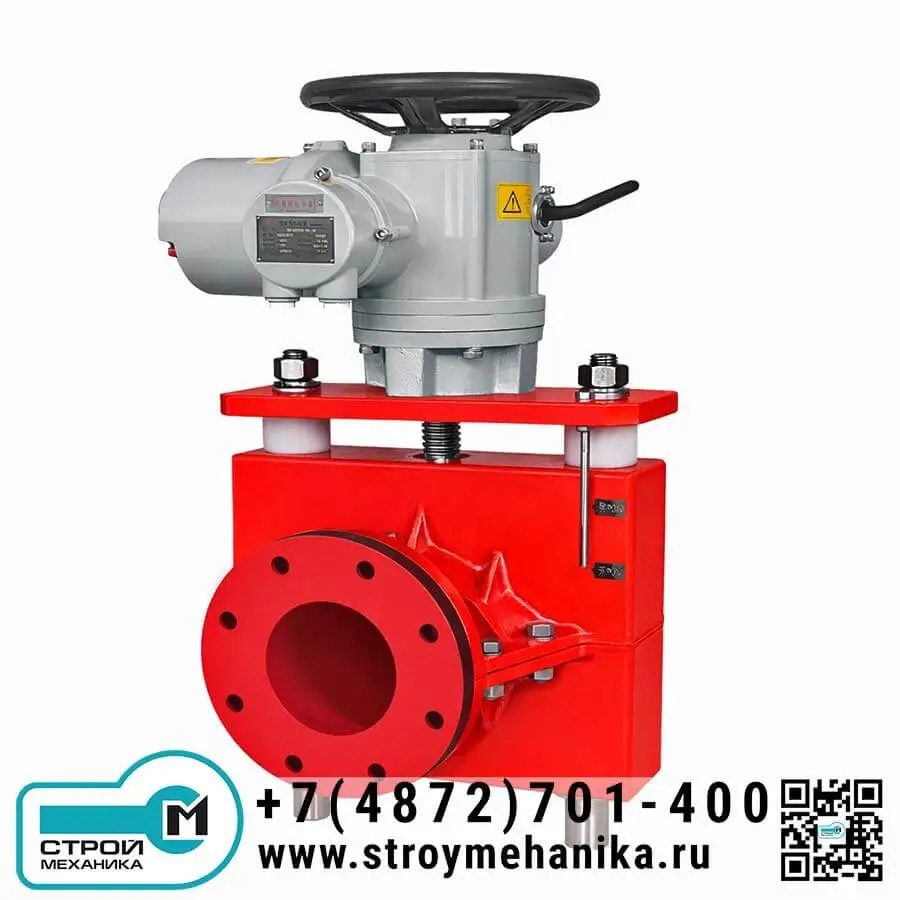

Электрический пережимной шланговый клапан (пинч-клапан) GJE41 фланцевый для шламов, пульп и абразивных суспензий

Электрический пережимной шланговый клапан (пинч-клапан) GJE41 - это запорно-регулирующая трубопроводная арматура, предназначенная для управления потоком сложных сред: шламов, пульп, суспензий, абразивных смесей, вязких и загрязнённых жидкостей с твёрдыми включениями. Перекрытие и регулирование выполняются за счёт пережатия внутреннего эластомерного рукава (шланга). В рабочей зоне отсутствуют седла, клинья и металлические трущиеся пары, поэтому клапан устойчив к засорению и эффективно работает там, где традиционные задвижки и клапаны быстро изнашиваются или «закусываются» частицами.

Особенность конструкции - контакт рабочей среды только с внутренним рукавом, а корпус и механизмы привода изолированы от продукта. Это снижает риск коррозионного повреждения металлических элементов и позволяет подбирать материал рукава под конкретную технологическую задачу: износостойкость, химическая стойкость, температурный режим. В открытом положении поток проходит через рукав, а регулирование расхода достигается изменением степени пережатия рукава.

Клапан оснащается электрическим приводом, который обеспечивает управляемое открытие/закрытие и режим регулирования без постоянного участия оператора. Для удобства эксплуатации предусмотрена индикация положения «Открыто/Закрыто», что упрощает контроль состояния арматуры на технологической линии и повышает безопасность обслуживания.

Принцип работы

• Открыто: электрический привод удерживает прижимной механизм в положении, при котором внутренний рукав расправлен. Поток проходит через рукав по условному проходу.
• Регулирование: привод перемещает прижимные элементы, которые частично сдавливают рукав. Проходное сечение уменьшается - расход и скорость потока регулируются по требованию технологического процесса.
• Закрыто: при полном перемещении механизма рукав пережимается до полного перекрытия. Эластомер образует плотное уплотнение, обеспечивая перекрытие потока.
• Возврат в открытое положение: при снятии усилия пережатия рукав восстанавливает форму за счёт упругости материала и давления среды (в зависимости от условий работы линии).

Преимущества

1. Конструктивные и технологические преимущества
   • Оптимален для абразивных и загрязнённых сред: пережимной принцип запирания устойчив к твёрдым включениям, шламу и пульпе.
   • Контакт среды только с рукавом: корпус и элементы привода защищены от непосредственного воздействия рабочей среды.
   • Регулирование расхода одной арматурой: один клапан может работать как запорный и как регулирующий (дросселирование пережатием рукава).
   • Электрический привод: удобное дистанционное управление, стабильная повторяемость положений, снижение зависимости от человеческого фактора.
   • Индикация «Открыто/Закрыто»: визуальный контроль состояния клапана на линии.
2. Эксплуатационные преимущества
   • Простая обслуживаемость: основной рабочий элемент - рукав; при износе заменяется именно он, без сложной разборки внутренних седел и уплотнений.
   • Снижение риска засорения: отсутствие седел и полостей в проточной части уменьшает вероятность накопления отложений и заклинивания.

Область применения

• Горнодобывающая промышленность и обогащение: пульпы, хвосты, шламовые трубопроводы, абразивные суспензии.
• Водоподготовка и очистка сточных вод: активный ил, осадки, технологические стоки с включениями.
• Энергетика и золо-шламоудаление: шламы, зольные суспензии, загрязнённые среды.
• Стройматериалы и цементные производства: суспензии, шликеры, пульпы, абразивные смеси на линиях транспортирования.
• Химическая и смежные отрасли: неоднородные и химически активные среды при правильном подборе материала рукава.
