Перекидные клапаны VC/AR (Ручной привод)

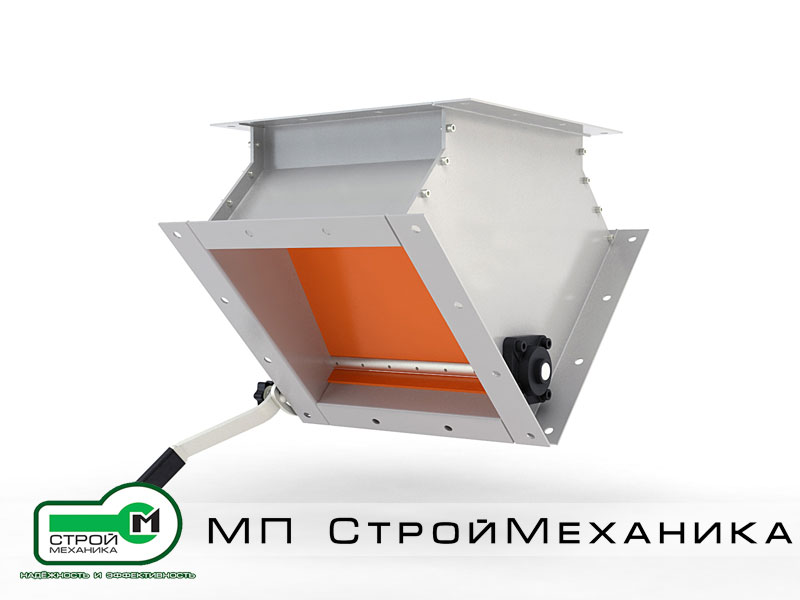

Ручной перекидной клапан VC/AR - это распределительный узел для переключения сыпучего материала с одного направления на один из двух выходов, с квадратным сечением, приваренными фланцами, стандартными размерами, исполнениями по материалу углеродистая / нержавеющая сталь и съёмной полимерной накладкой для защиты от налипания и абразивного износа.

Перекидные клапаны серии VC/AR предназначены для технологических линий, где требуется управляемо распределять потоки гранулированных и порошковых материалов: направлять продукт на разные бункера, участки дозирования, фасовки или в резервные ветки. По сути это компактный и надёжный переключатель потока, который позволяет организовать разделение потока без перестройки трассы и без установки нескольких отсечных узлов.

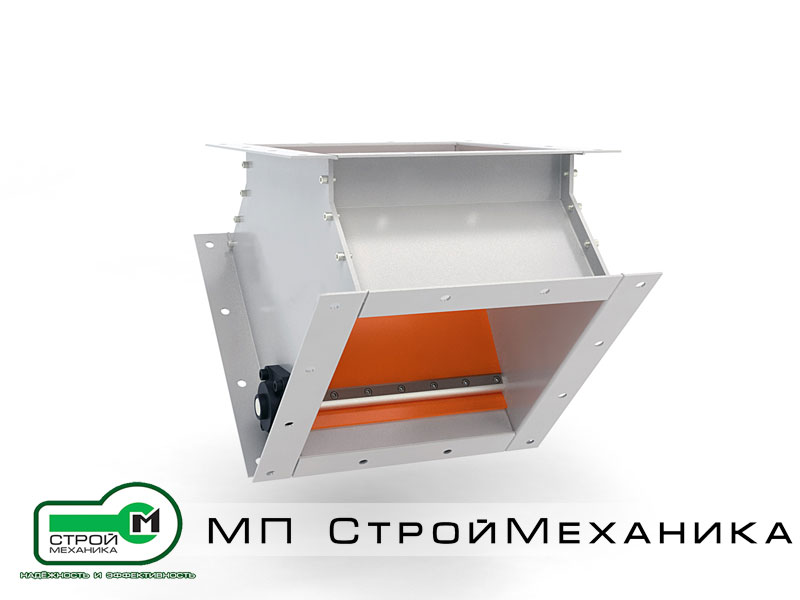

Конструктивно клапан выполнен как квадратная в поперечном сечении труба с одним загрузочным патрубком и двумя разгрузочными патрубками. Такая схема обеспечивает переключение направления: материал идёт либо в «выход А», либо в «выход Б». Для стыковки с самотёчными коробами, течками и переходами патрубки оснащены приваренными фланцами, что делает монтаж быстрым и повторяемым, а сервис — удобным.

Серия рассчитана на большинство типовых производств за счёт стандартного размерного ряда: 150×150 мм, 200×200 мм, 250×250 мм, 300×300 мм. При выборе типоразмера обычно ориентируются на фактическую производительность линии, насыпную плотность и фракцию материала, а также на допустимую скорость истечения в самотёке — это снижает пыление и ударный износ в зоне переключения.

Корпус поставляется в двух исполнениях: VC/AR — углеродистая сталь, VCS/AR — нержавеющая сталь. Чтобы клапан уверенно работал с разными материалами, внутренняя поверхность дополнительно комплектуется съёмной накладкой из технического полимера: к ней хуже прилипают частицы, уменьшается риск «подзалипания» и накопления продукта внутри, а также повышается стойкость к абразивному износу при постоянном трении потока. Для распределительных клапанов это критично, поскольку зона перенаправления потока является наиболее нагруженной по износу и склонности к отложениям.

Принцип работы

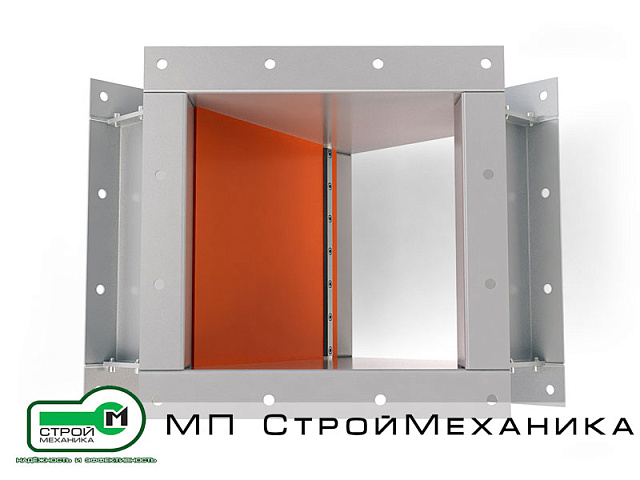

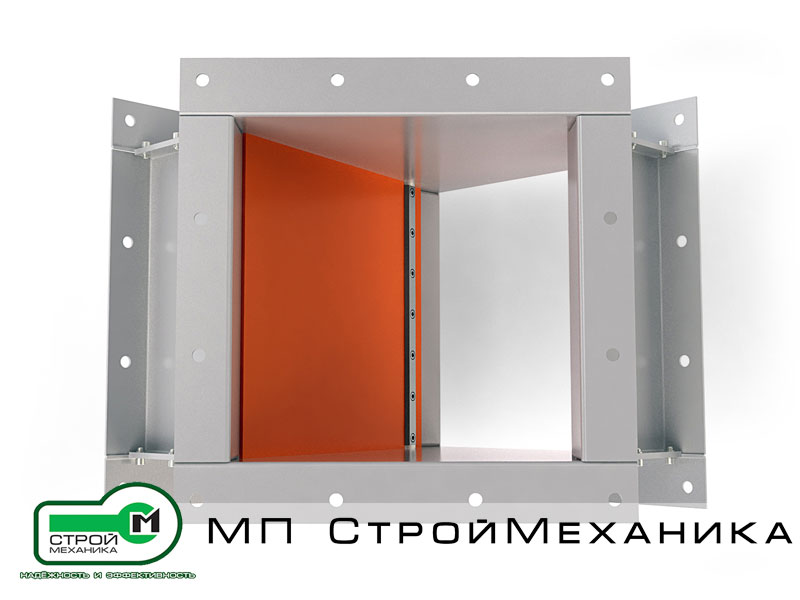

Внутри корпуса установлен поворотный шибер. В рабочем положении он герметично перекрывает один из разгрузочных патрубков и обеспечивает полное истечение материала во втором направлении. Таким образом, поток не «делится», а именно переключается на выбранный выход.

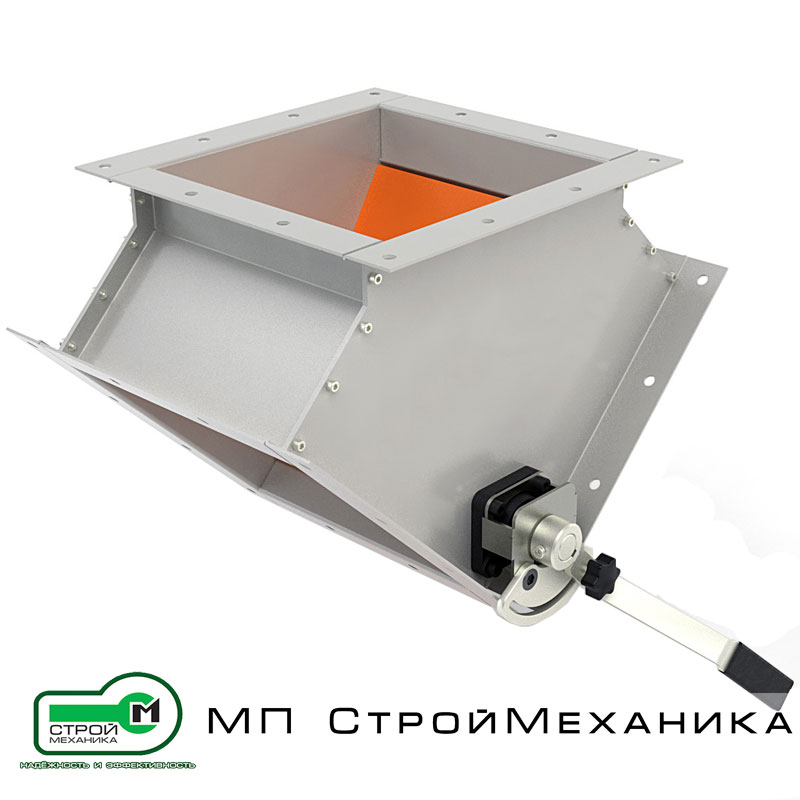

Форма корпуса рассчитана так, чтобы обеспечить беспрепятственное истечение без лишнего трения и снизить образование “мёртвых зон”, где могла бы скапливаться часть материала, не захваченная основным потоком. Переключение выполняется ручным приводом: оператор переводит шибер в требуемое крайнее положение и фиксирует режим работы линии на нужный маршрут.

Преимущества

• Переключение потока без перестройки трассы и без установки нескольких отсечных устройств.
• Полное истечение материала в выбранном направлении за счёт перекрытия второго выхода поворотным шибером.
• Конструкция корпуса способствует истечению без лишнего трения и снижает риск образования зон накопления материала.
• Фланцы упрощают монтаж/демонтаж и обеспечивают стабильную стыковку с линией.
• Съёмная полимерная накладка снижает налипание и повышает ресурс при работе с абразивными материалами.
• Два материала корпуса (углеродистая / нержавеющая сталь) позволяют подобрать исполнение под условия среды и требования к коррозионной стойкости.
• Для перекидных клапанов в целом ключевой эффект от грамотной конструкции — повышение эффективности маршрутизации потока, снижение простоев и уменьшение рисков перекрёстного загрязнения при переключениях.

Область применения

Перекидные клапаны VC/AR применяются в линиях транспортирования и распределения сыпучих материалов, где требуется переключать маршруты потока: между бункерами/силосами, на разные дозаторы, на фасовку или в резервную ветку. Типовые материалы: зерно, стеклянная крошка, опилки, корма для животных, цемент, песок и другие аналогичные сыпучие продукты. Оборудование подходит для предприятий строительной, стекольной, химической, фармацевтической промышленности, а также для сельского хозяйства и АПК.
