| Тип изделия | Перекидной клапан / переключатель потока / клапан отвода / перекидной затвор |
| Функция | Переключение (разделение) потока сыпучего материала на два направления |
| Схема патрубков | 1 загрузочный патрубок + 2 разгрузочных патрубка |
| Поперечное сечение корпуса | Квадратное |
| Стандартные проходные сечения | 150×150 мм; 200×200 мм; 250×250 мм; 300×300 мм |
| Тип присоединения | Фланцевое |
| Исполнение фланцев | Фланцы приварены к патрубкам |
| Тип запирающего элемента | Поворотный шибер |
| Принцип перекрытия | Шибер герметично перекрывает один выход и обеспечивает полное истечение во втором направлении |
| Гидродинамика/сыпучесть | Конструкция рассчитана на беспрепятственное истечение и снижение «мёртвых зон» в объёме корпуса |
| Корпус (исполнение VC/AP) | Углеродистая сталь |
| Корпус (исполнение VCS/AP) | Нержавеющая сталь |
| Тип привода | Пневматический привод |
| Кинематика переключения | Привод через рычаг поворачивает внутренний шибер до крайнего положения |
| Тип пневмопривода | Поворотный пневмопривод; одностороннего действия (с пружинным возвратом) или двустороннего действия |
| Управление | Пневмораспределитель (5/2) |
| Подтверждение положений | Концевые выключатели/датчики положения, блок концевиков, индикация «Открыт/Закрыт», «Выход А/Выход Б» |
| Типы материалов (примеры) | Зерно и мука, сахар, крупы, стеклянная крошка, опилки, корма, цемент, песок и аналогичные сыпучие материалы |
| Режимы применения | Широко применяются для сухих сыпучих материалов в гравитационном транспорте |
| Уплотнение | Стандартное или усиленное уплотнение в зоне переключения |
| Антикоррозионная стойкость | Углеродистая сталь / нержавеющая сталь |
| Взрывозащита | Исполнения/компоновки для взрывоопасных зон |

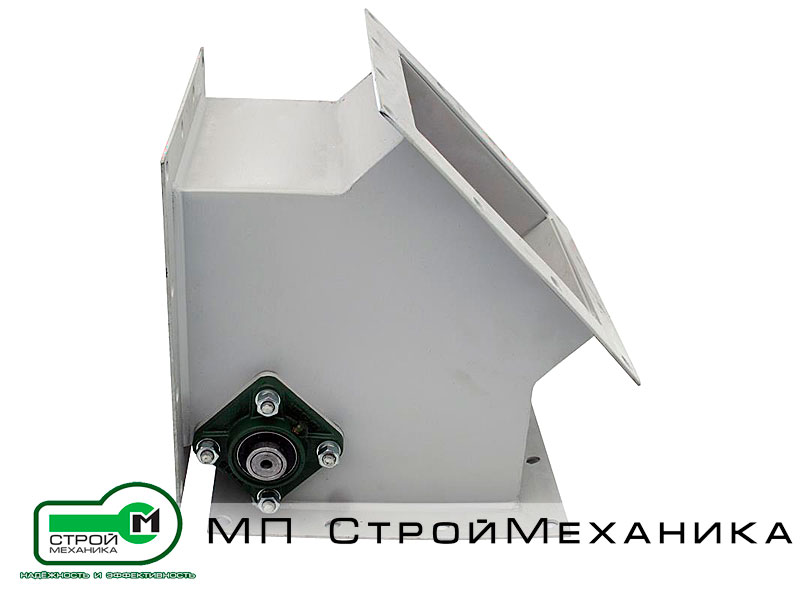

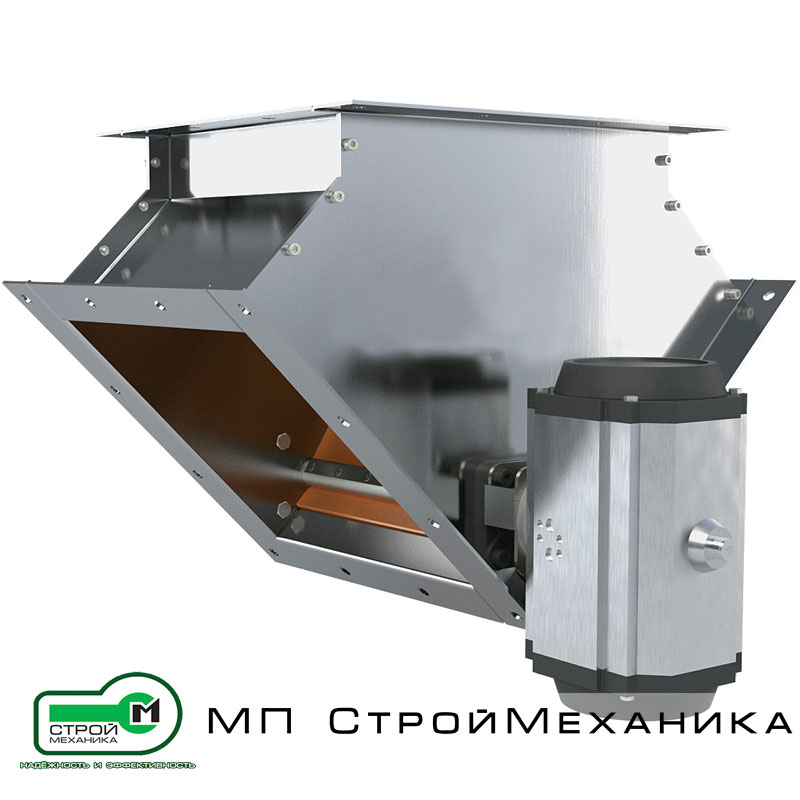

Перекидные клапаны серии VC/AP — это запорно-распределительные устройства для переключения потока сыпучего материала с одного направления на одно из двух альтернативных направлений выгрузки. Конструктивно изделие представляет собой корпус квадратного сечения с одним загрузочным патрубком и двумя разгрузочными патрубками, что позволяет быстро перераспределять продукт между двумя технологическими ветками (на разные бункера, дозаторы, фасовочные посты, резервный маршрут).
Для встраивания в коммуникации патрубки оснащаются фланцами — это обеспечивает жёсткое и повторяемое соединение с самотёчными коробами/течками и другим оборудованием, упрощает монтаж и демонтаж при обслуживании. Серия выпускается в стандартном диапазоне проходных сечений 150×150, 200×200, 250×250, 300×300 мм, что закрывает большинство типовых задач распределения сухих сыпучих материалов.
Клапаны доступны в двух материалах корпуса: VC/AP — углеродистая сталь, VCS/AP — нержавеющая сталь. Выбор материала позволяет адаптировать узел под условия эксплуатации: от общепромышленных линий до производств с повышенными требованиями к коррозионной стойкости и санитарной обработке.

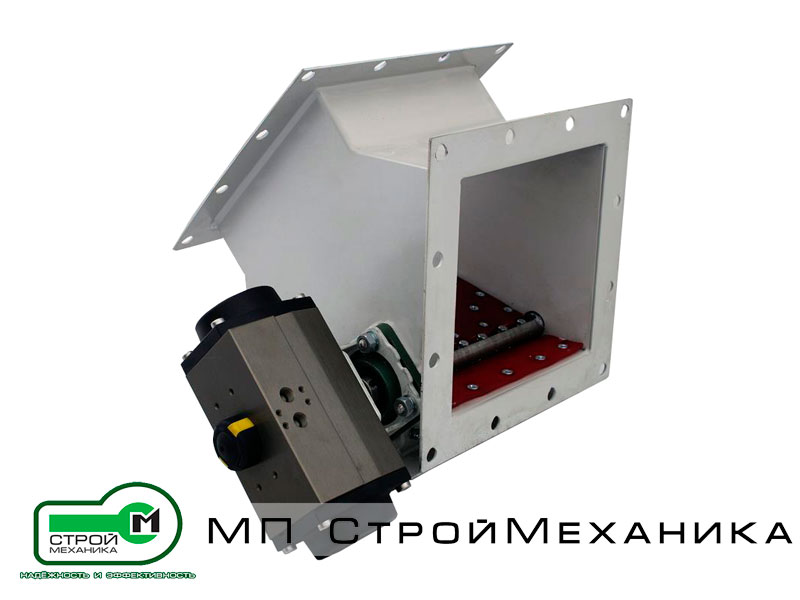

Исполнение AP означает управление от пневматического привода: переключение выполняется без участия оператора, с высокой повторяемостью и удобной интеграцией в автоматику. Для промышленных линий это ключевой плюс: распределитель можно включить в алгоритмы маршрутизации материала, межблокировки и режимы автоматического переключения при смене продукта/тары/бункера.

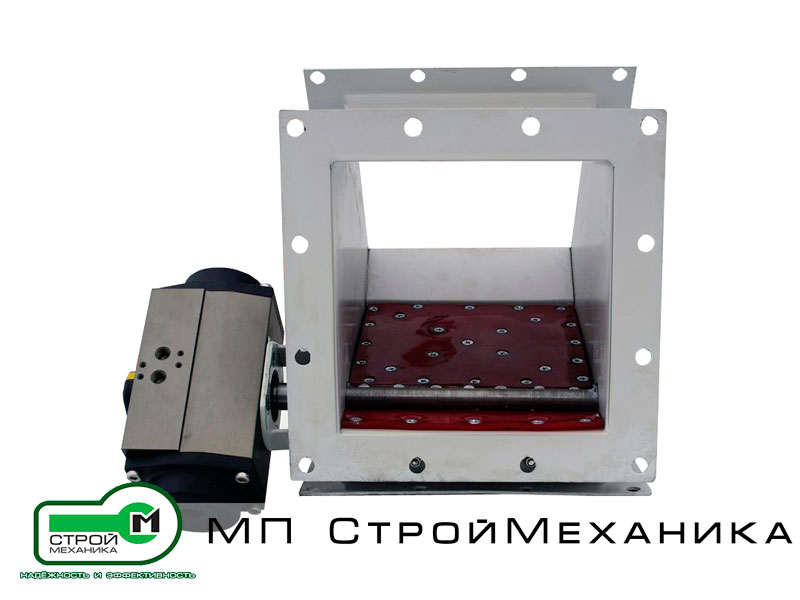

Внутри корпуса установлен поворотный шибер. При переключении он герметично перекрывает один из двух разгрузочных патрубков и обеспечивает полное истечение материала во втором направлении. Геометрия корпуса рассчитана так, чтобы материал проходил без лишнего трения и без образования выраженных «мёртвых зон», где может скапливаться часть продукта вне основного потока.
Поворот шибера выполняется пневматическим приводом через рычажную кинематику (типовое исполнение: привод, вращающий шибер до крайнего положения). Это решение обеспечивает быстрый перевод заслонки из положения «выход А» в положение «выход Б» и пригодно для включения в циклы автоматического управления.
Перекидные клапаны VC/AP применяются в узлах распределения и маршрутизации сыпучих материалов на предприятиях, где требуется направлять продукт на разные участки линии: зернопереработка и мукомольные линии, сахар и крупы, стекольные и строительные производства (цемент, песок), линии с кормами, древесными и полимерными гранулятами и т.п.
