Перекидные клапаны VC/AE (электромеханический привод)

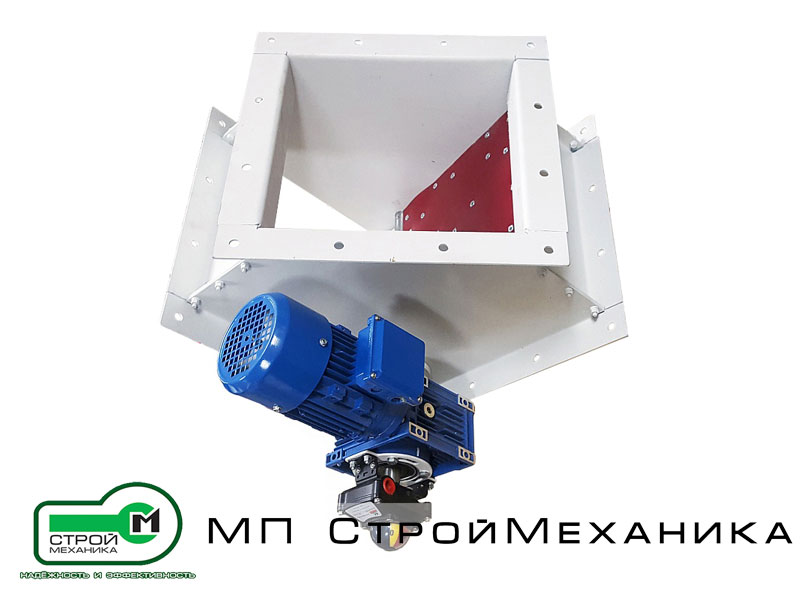

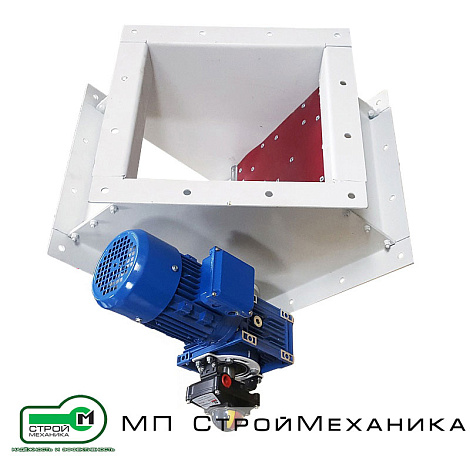

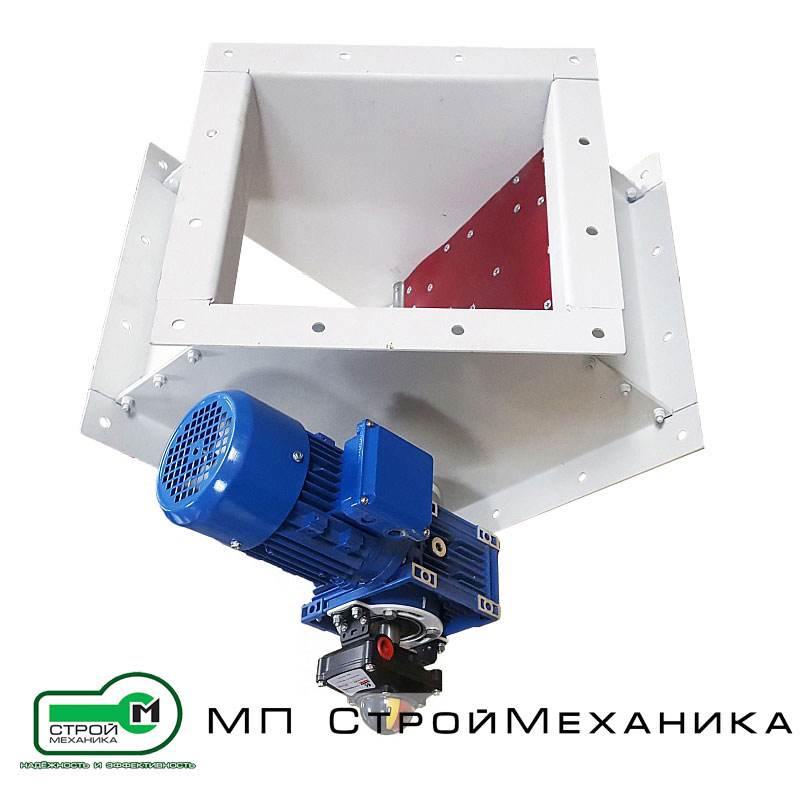

Перекидной клапан серии VC/AE — это переключатель потока для сухих сыпучих материалов, предназначенный для разделения одного потока на два альтернативных направления в составе самотёчных технологических линий. По конструкции это квадратная в поперечном сечении «течка» с одним загрузочным патрубком и двумя разгрузочными, позволяющая направлять продукт на нужную ветку (например, на разные бункера, дозаторы, фасовочные линии или резервные маршруты). Такое решение используют там, где требуется быстрое и повторяемое распределение материала без переобвязки трассы.

Для удобного монтажа и жёсткой стыковки с линией патрубки оснащены фланцами, что упрощает демонтаж при обслуживании и обеспечивает устойчивую геометрию соединения. Серия выполнена в стандартном ряду проходных сечений 150×150, 200×200, 250×250, 300×300 мм, покрывающем большинство задач на линиях сыпучих материалов.

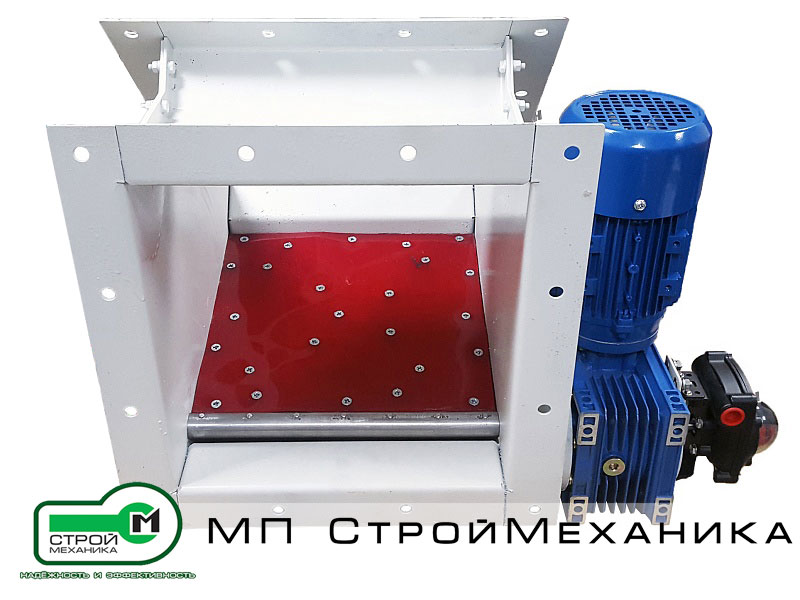

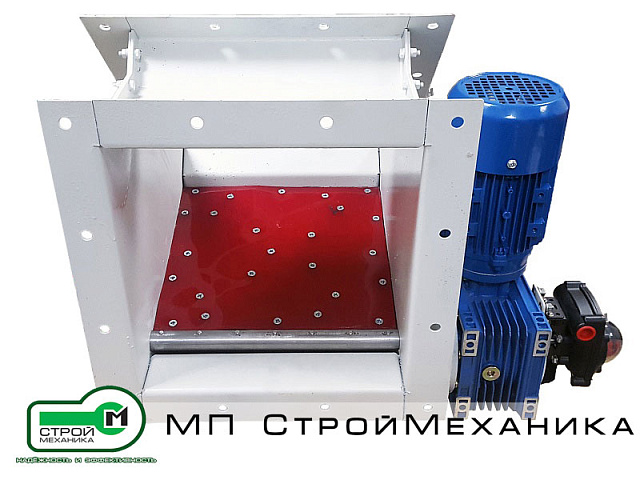

Корпус выпускается в двух вариантах: VC/AE (углеродистая сталь) и VCS/AE (нержавеющая сталь). Для повышения ресурса и чистоты работы внутренняя поверхность дополнительно оснащается съёмной накладкой из технического полимера — она снижает налипание частиц и устойчива к абразивному износу при постоянном трении потока. Это особенно важно для переключающих узлов, где именно внутренняя камера и зона перенаправления потока получают повышенную нагрузку по износу.

Исполнение AE означает управление от электромеханического привода, что удобно для автоматизации: клапан можно включать в алгоритмы распределения материала, межблокировки и режимы “переключения маршрута” без участия оператора. Благодаря простой кинематике и отсутствию сложных элементов клапан хорошо интегрируется в линию и стабильно работает при регулярных циклах переключения.

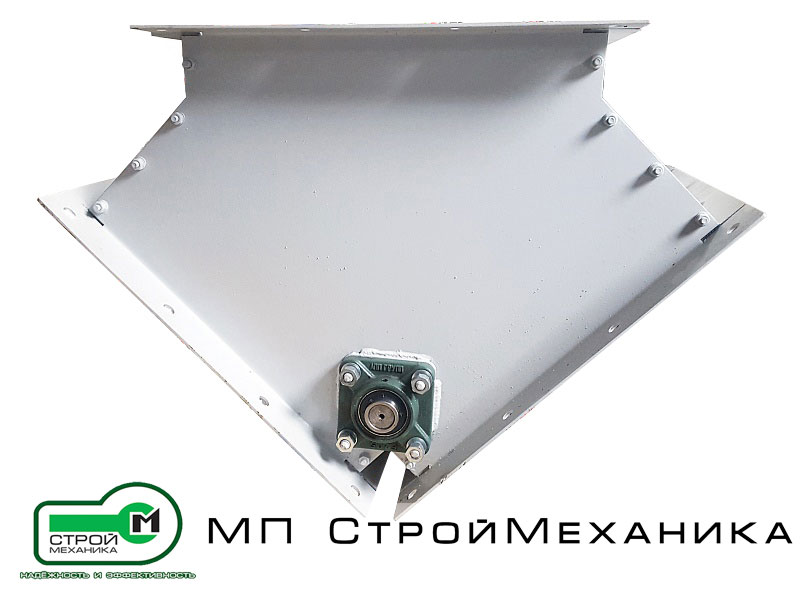

Внутри корпуса установлен поворотный шибер, который при переключении герметично перекрывает один из двух разгрузочных патрубков и обеспечивает полное истечение материала через второй (открытый) выход. За счёт геометрии корпуса поток проходит без лишнего трения и без формирования выраженных «мёртвых зон», где могла бы скапливаться не вовлечённая в общий поток часть материала. Перемещение шибера выполняется электромеханическим приводом, обеспечивая повторяемое переключение направления.

Преимущества

• Переключение потока без переобвязки и без остановки всей линии (перенаправление на другой маршрут).
• Фланцевое присоединение с фланцами — удобство монтажа/демонтажа и стабильность стыка.
• Съёмная внутренняя полимерная накладка: снижение налипания, облегчение очистки, повышение стойкости к абразивному износу.
• Два материала корпуса: углеродистая сталь (универсально для общепромышленных задач) и нержавеющая сталь (для коррозионных/санитарных требований).
• Простая и надёжная конструкция — удобство интеграции в технологическую линию и обслуживания.

Область применения

Клапаны VC/AE применяются в линиях сыпучих материалов для переключения маршрута транспортирования и распределения продукта: зерно, стеклянная крошка, опилки, корма, цемент, песок и аналогичные материалы. Используются в строительной, стекольной, химической, фармацевтической промышленности, а также на предприятиях сельского хозяйства и АПК.

Эксплуатационные рекомендации

Чтобы перекидной клапан работал стабильно на порошках и не создавал проблем на линии, необходимо контролировать три группы факторов:

1. Сыпучесть и “подпор” материала. Любой дивертер (переключатель) чувствителен к режиму истечения: при “живом” подпоре возрастает нагрузка на шибер и привод, а также риск защемления продукта в зоне перекрытия. Поэтому для надёжной эксплуатации важно корректно выбирать типоразмер, исключать заклинивание и обеспечивать стабильную подачу.
2. Износ и налипание. Абразивные материалы (цемент, песок, минеральные наполнители) быстро изнашивают внутренние поверхности и рабочую зону переключения. Поэтому решения с износостойкими вкладышами/накладками считаются практичной инженерной мерой — она снижает налипание и упрощает обслуживание. В серии VC/AE это реализовано через съёмную полимерную накладку.
3. Автоматизация и подтверждение положений. В распределительных узлах критично иметь подтверждение положения (“лево/право”) и исключить «промежуточные» состояния. Для электромеханических приводов в промышленной арматуре типовым решением являются конечные положения с сигнализацией (концевики/датчики), чтобы АСУ ТП могла блокировать подачу материала при неопределённом положении.
