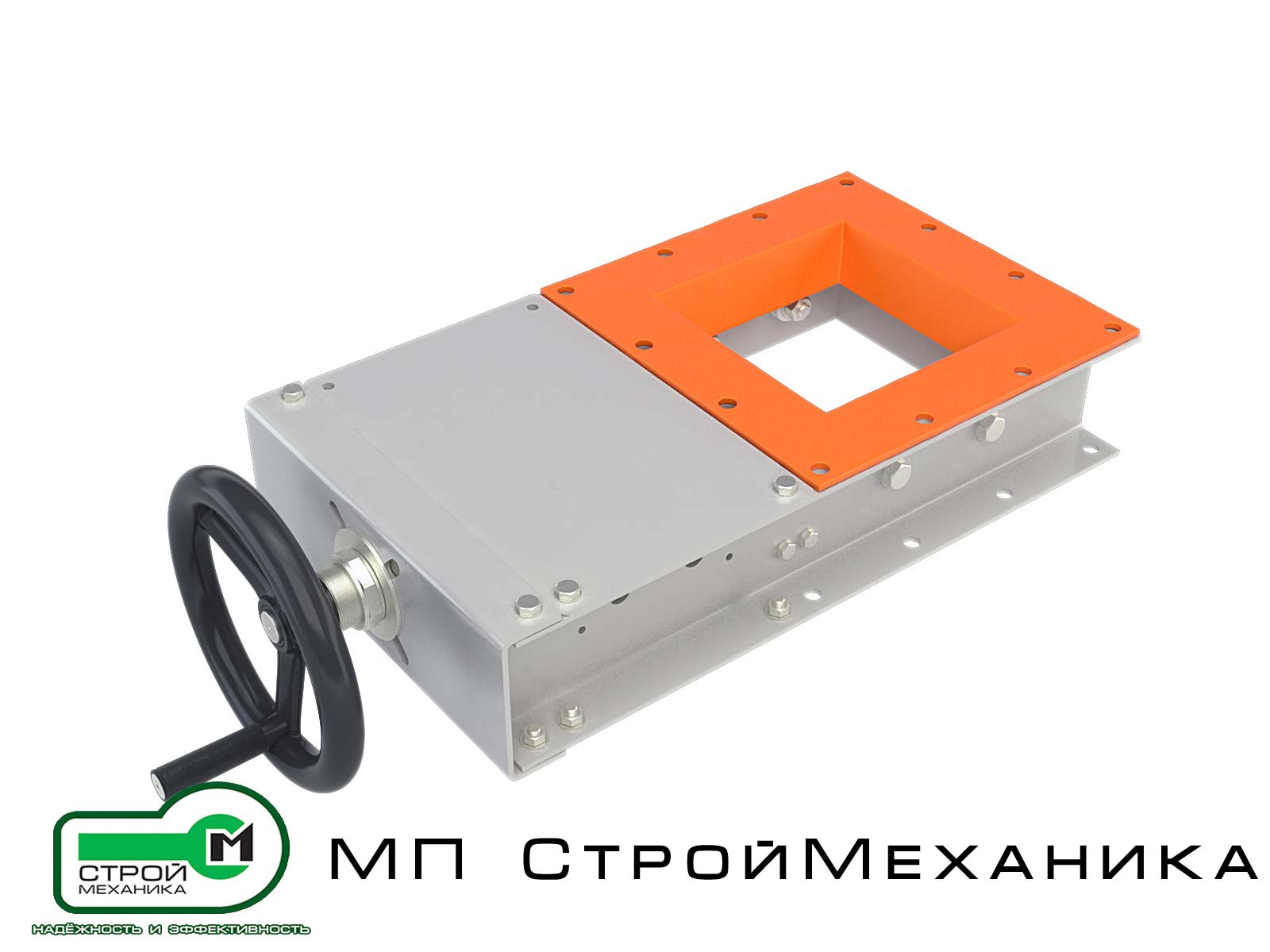

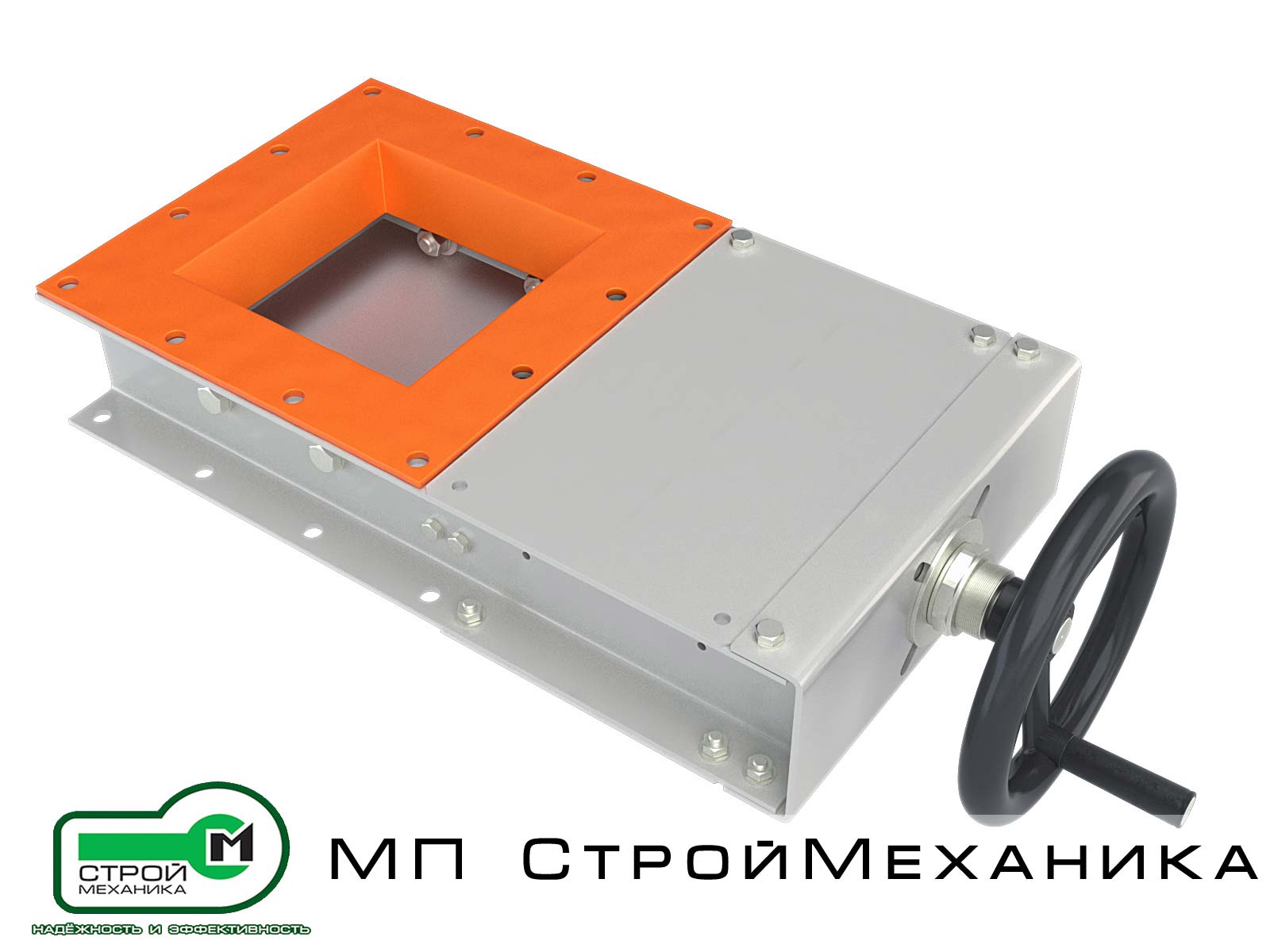

Ножевые затворы NZ/AR (Ручной привод)

Ножевые затворы серии NZ/AR — это запорно-регулирующая арматура рамного исполнения, предназначенная для полного открытия/закрытия и регулирования расхода сыпучих материалов (порошкообразных, зернистых и кусковых) при выгрузке из бункеров и при работе в транспортных линиях. Рабочая зона затвора рассчитана на контакт с абразивными и «сыпучими» средами, поэтому конструкция ориентирована на стабильное отсечение потока и снижение зависаний материала в зоне прохода.

Ключевой узел серии — нож (шибер), перемещающийся в направляющих внутри рамы и перекрывающий проходное сечение. Рама выполнена из двух частей, что упрощает обслуживание и замену уплотнений. Для герметизации применяется износостойкое полиуретановое уплотнение, которое одновременно работает как седло и как рабочая кромка контакта с ножом, снижая износ и повышая повторяемость закрытия при циклической работе.

Серия поставляется в двух основных исполнениях по материалу корпуса: NZ/AR (углеродистая сталь) и NZS/AR (нержавеющая сталь). Температурный режим для типового применения — до 80 °C, что подходит для большинства технологических задач с сухими смесями, минеральными порошками и гранулятами.

Ручной привод (штурвал) реализован через винтовую пару: оператор точно задаёт положение ножа и может использовать затвор как отсекающий или как дозирующий орган (в режимах частичного перекрытия), когда это допускается технологией. Такой привод не требует питания, прост в эксплуатации и удобен для локального управления на участке.

Принцип работы

1. Открытие/закрытие выполняется вращением штурвала: крутящий момент передаётся на шпиндель, который преобразует вращение в поступательное перемещение ножа (шибера).
2. При закрытии нож входит в зону седла и прижимается к полиуретановому уплотнению. Ножевая кромка выполняет «самоочистку» — срезает налипший/зависший материал в зоне прохода, что является типовым преимуществом ножевых затворов при работе с вязкими, шламовыми или абразивными средами и, особенно, с неоднородными потоками (пульпы/шлам, суспензии, пыльные и абразивные смеси).
3. При открытии нож выходит из проходного окна, освобождая сечение и обеспечивая прохождение продукта самотёком или под действием транспортирующего потока.
4. В режиме регулирования оператор фиксирует промежуточное положение ножа, тем самым изменяя эффективное проходное сечение и расход.

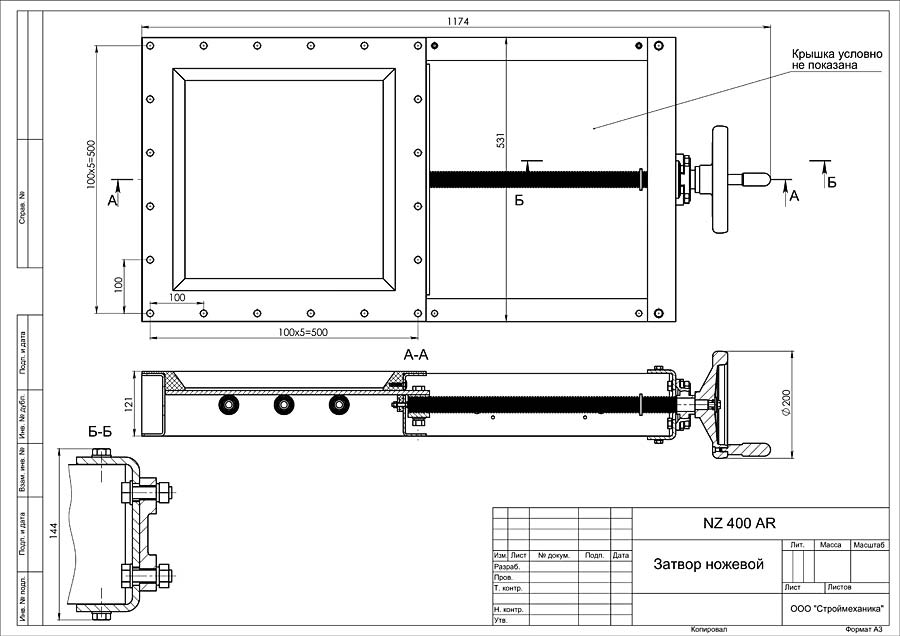

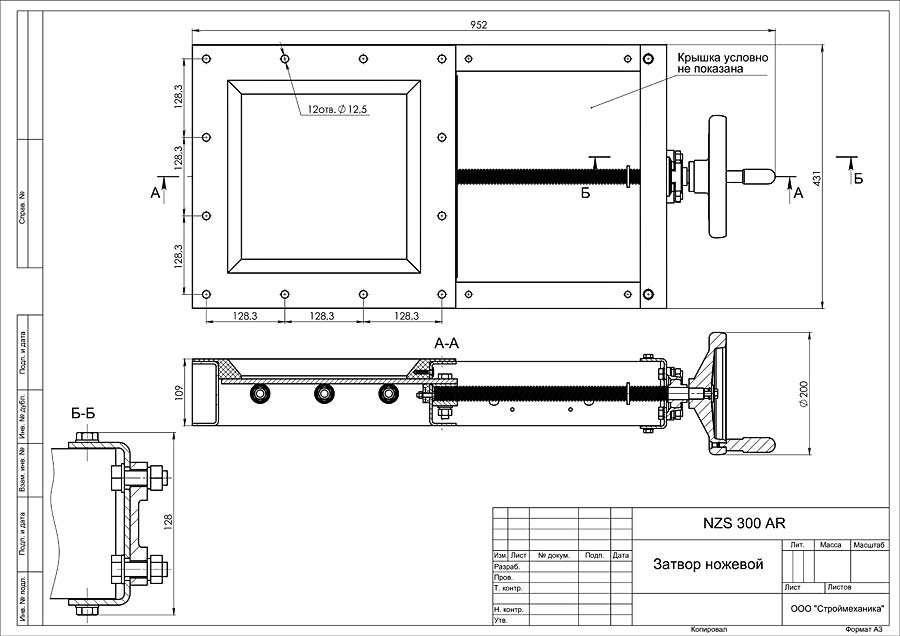

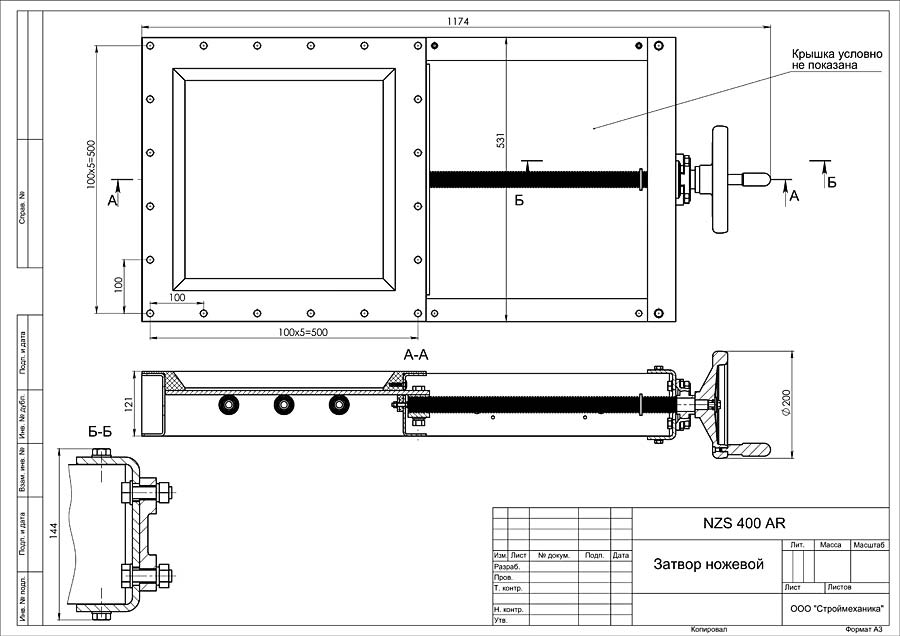

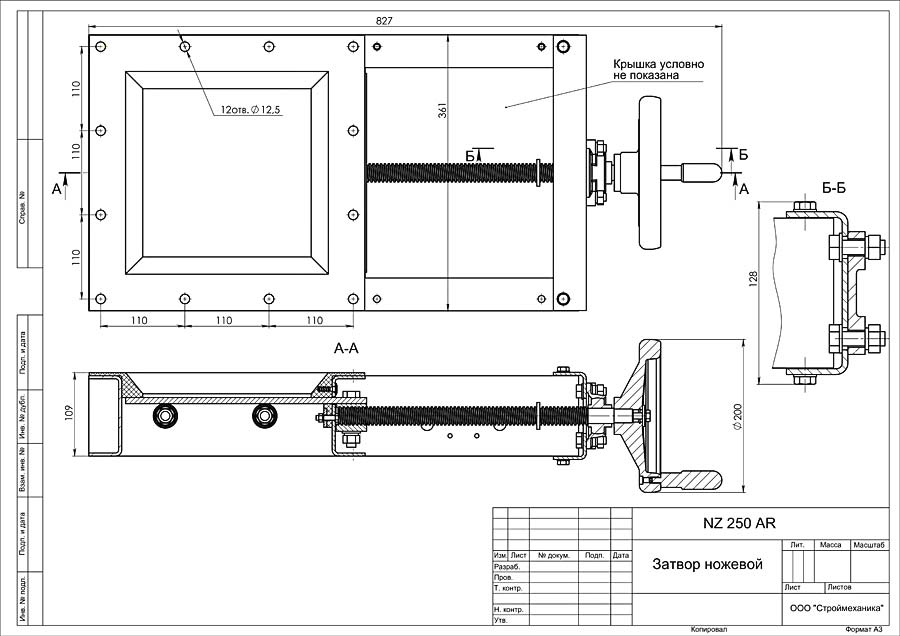

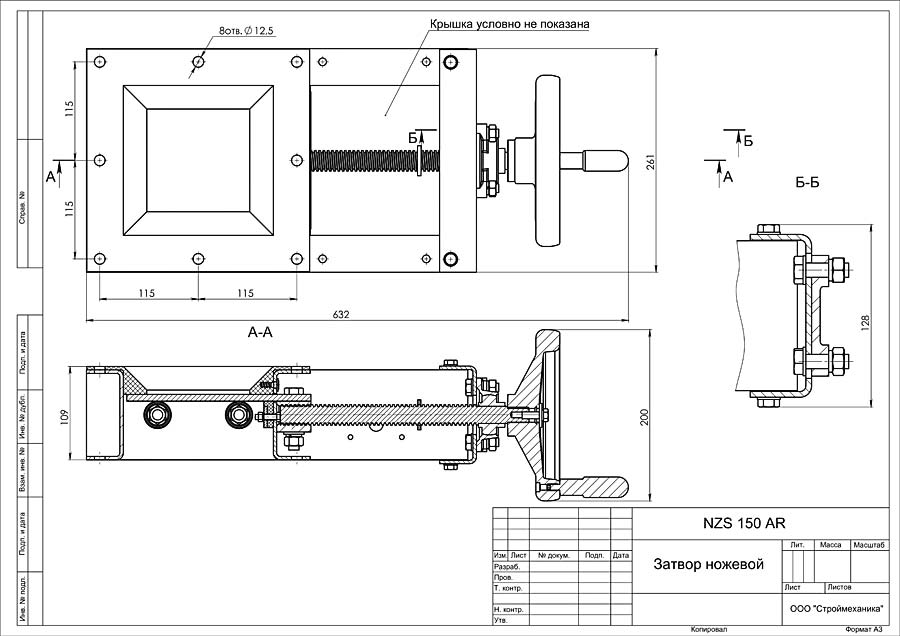

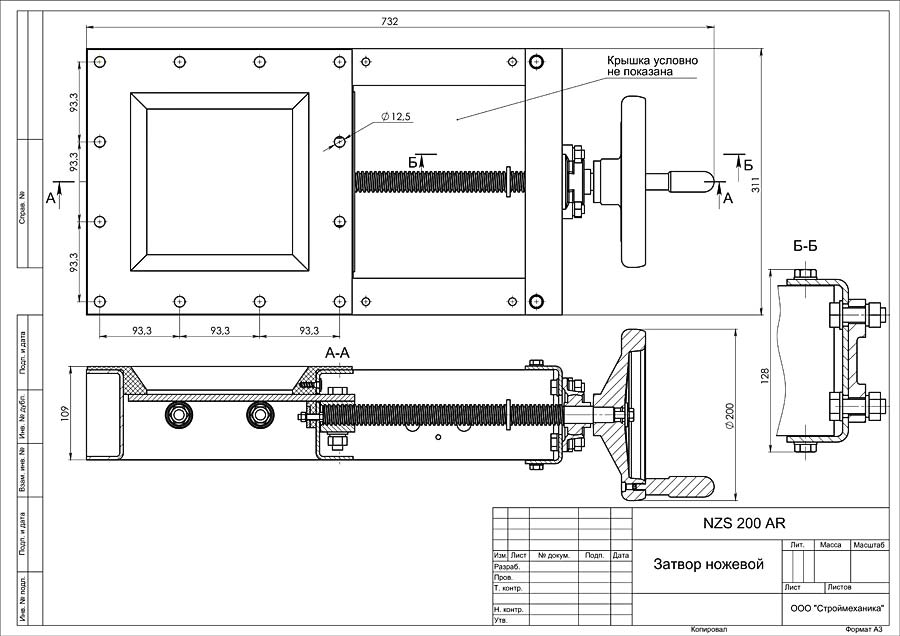

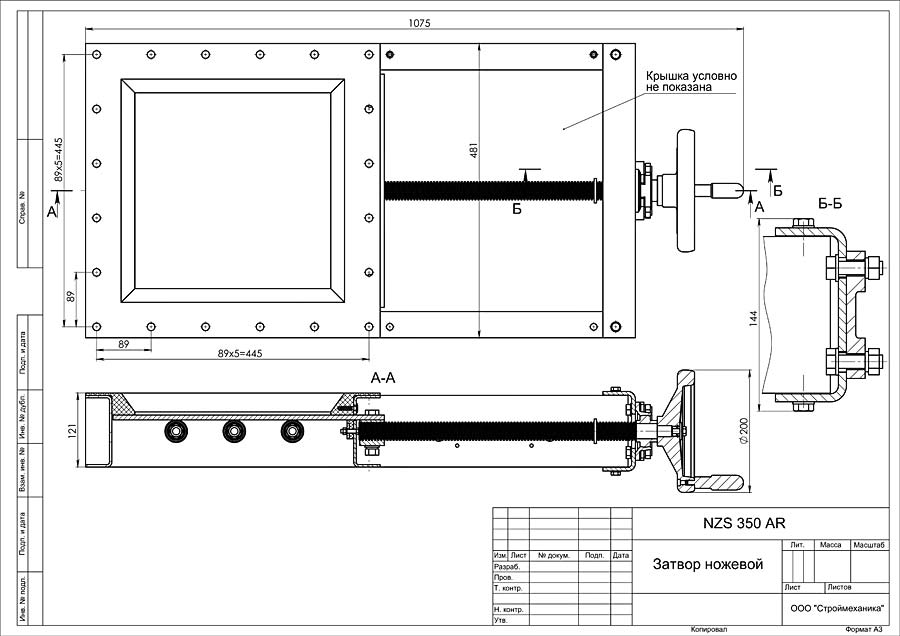

Монтажные и габаритные размеры

Преимущества

• Уверенное отсечение и дозирование сыпучих материалов: ножевой принцип перекрытия хорошо работает с порошками, гранулами и фракционными продуктами, снижая риск «зависаний» в зоне прохода.
• Износостойкое полиуретановое уплотнение: повышает ресурс узла седла/уплотнения и уменьшает износ при контакте с абразивными материалами; в типовом монтаже позволяет отказаться от отдельных фланцевых уплотнений.
• Простая и обслуживаемая рамная конструкция из двух частей: удобство доступа к уплотнению и внутренним элементам при регламентных работах.
• Ручной привод (штурвал): точная установка положения ножа, автономность, удобство для локального управления на технологическом участке.
• Выбор материала корпуса под среду: углеродистая сталь — универсально для большинства сухих смесей; нержавеющая — для повышенных требований к коррозионной стойкости и санитарности технологической зоны.
• Компактность и технологичность встраивания: рамное исполнение с крепёжными отверстиями упрощает включение в узлы выгрузки/пересыпки и в секции транспортных систем.

Область применения

Ножевые затворы NZ/AR применяются на предприятиях, где выполняются процессы транспортировки, пересыпки, дозирования и переработки сыпучих порошкообразных продуктов: сухие строительные смеси, цемент и минеральные наполнители, песок/отсев, известь, гипс, зола и пылевидные фракции, грануляты, а также другие сыпучие материалы, используемые в строительной и смежных отраслях.
