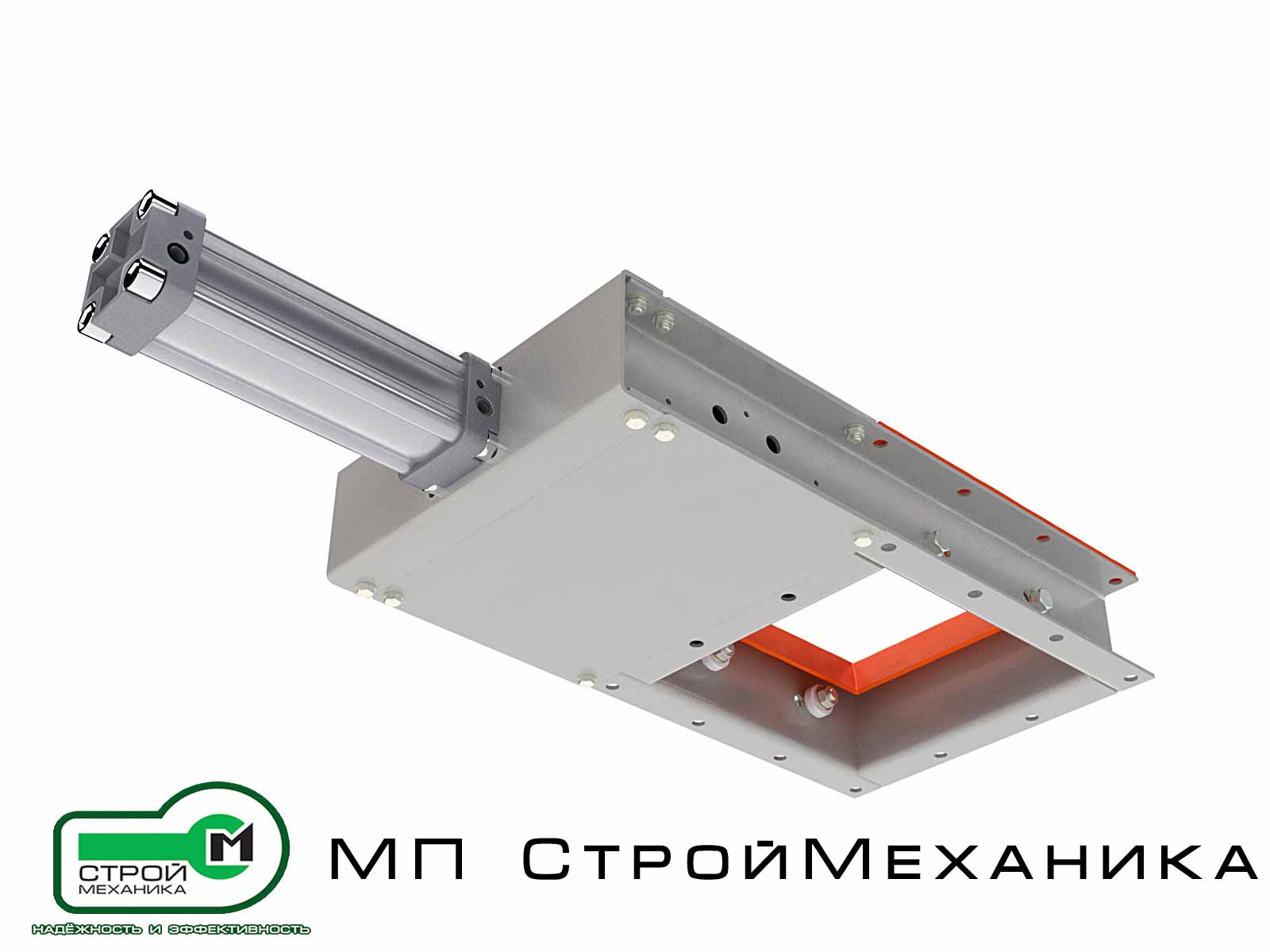

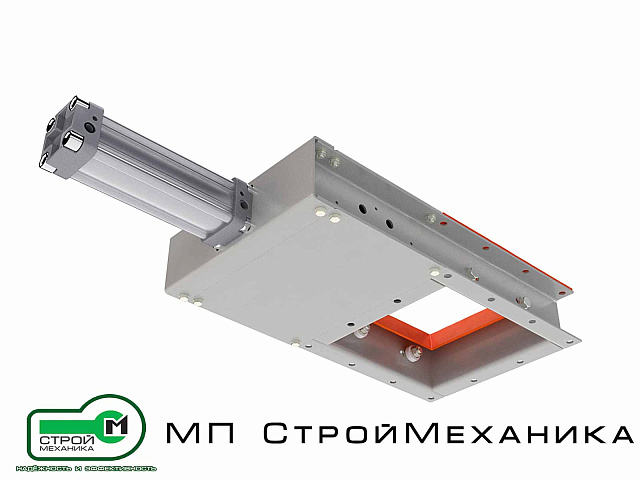

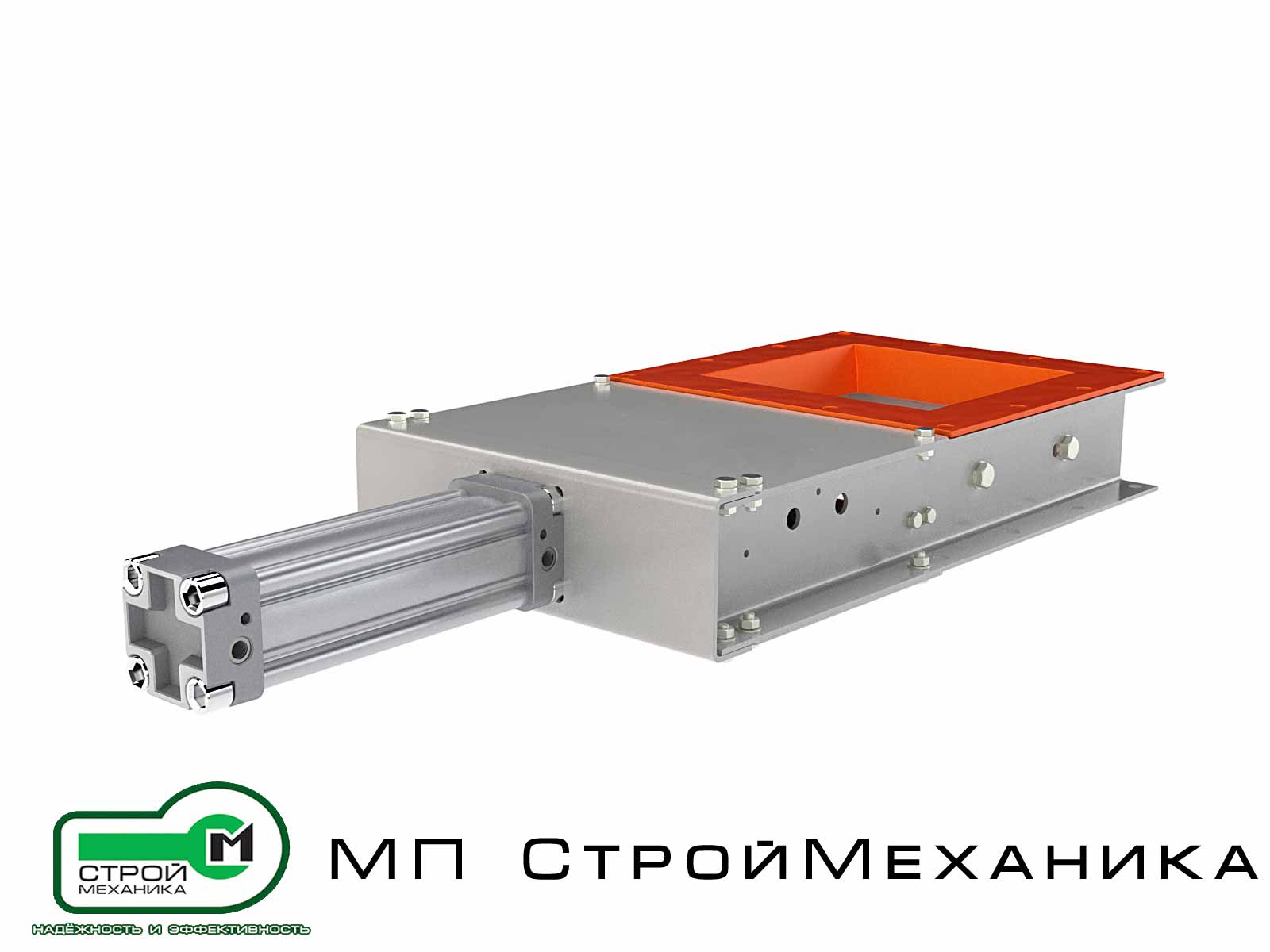

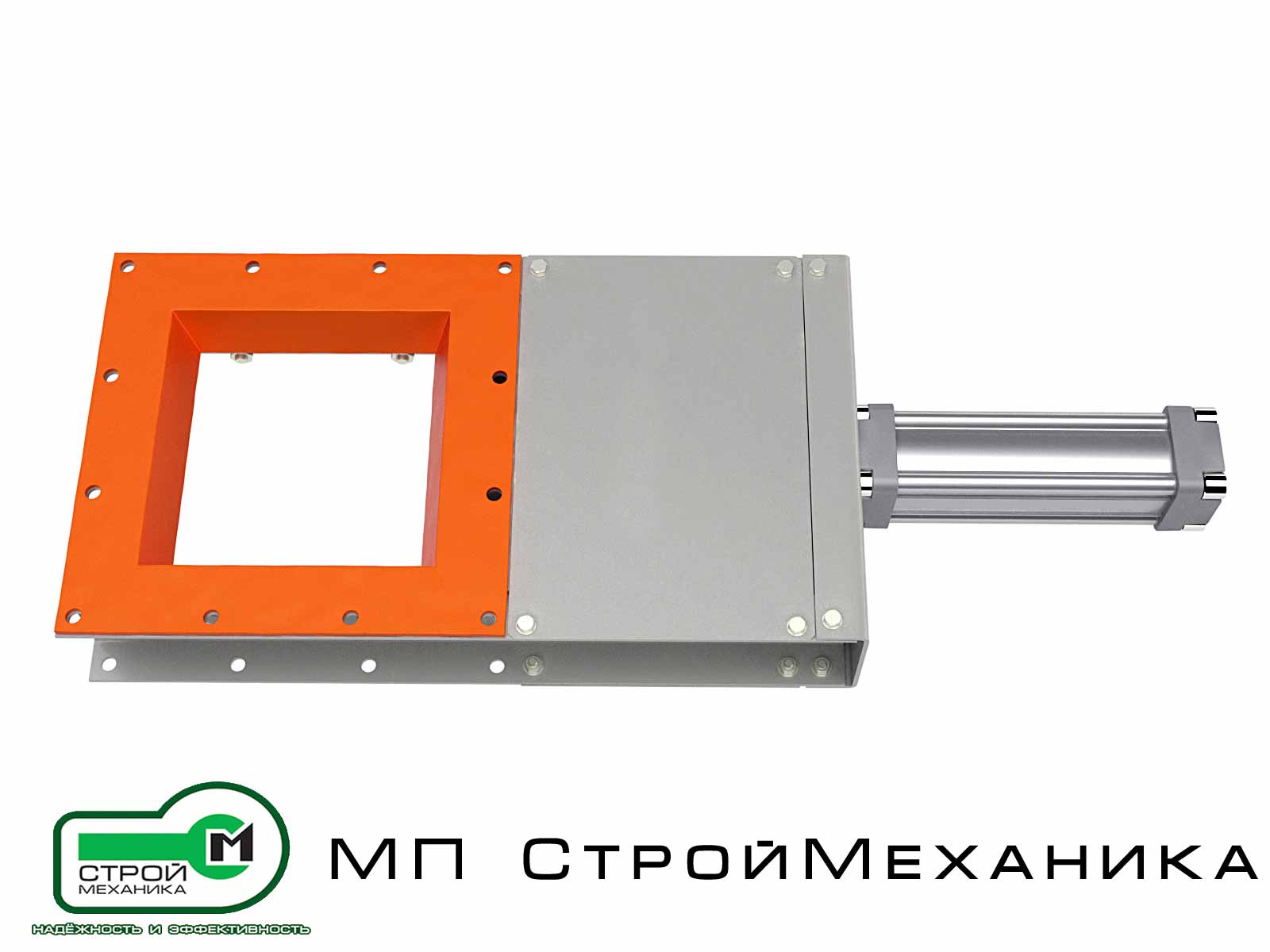

Ножевые затворы NZ/AP (Пневматический привод)

Ножевые затворы серии NZ/AP — это запорно-регулирующая арматура рамного типа с линейным пневматическим приводом, предназначенная для автоматизированного перекрытия и регулирования потока сухих сыпучих материалов: известь, гипс, мука, зола, цемент, зерно, песок и аналогичные продукты. Конструкция рассчитана на работу в узлах, где поток содержит пыль, абразивные включения и склонен к «подвисанию» — ножевой орган перекрытия обеспечивает уверенное отсечение за счёт механического «среза» слоя материала в зоне прохода.

Серия применяется преимущественно в гравитационных и транспортных участках: под силосами (для отсечки/дросселирования выгрузки), между промежуточными бункерами и фасовкой, а также на стыках с винтовыми и ленточными конвейерами, роторными питателями и другим технологическим оборудованием. В таких местах особенно важны повторяемость закрытия, устойчивость к пыли и возможность удалённого управления — именно поэтому пневмопривод является практичным решением для производственных линий, где требуется частая коммутация или включение затвора в алгоритмы автоматики.

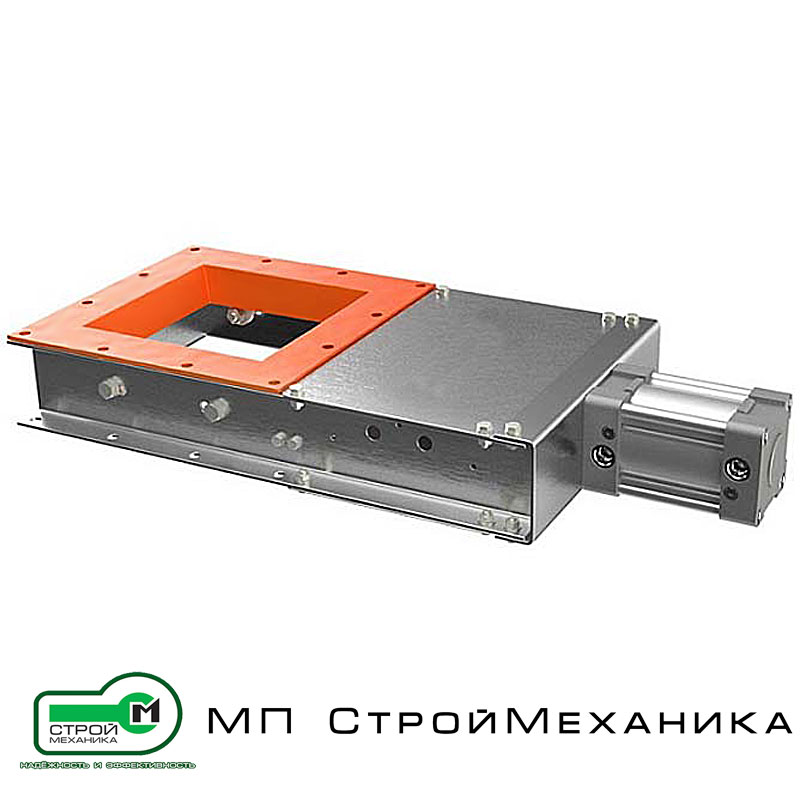

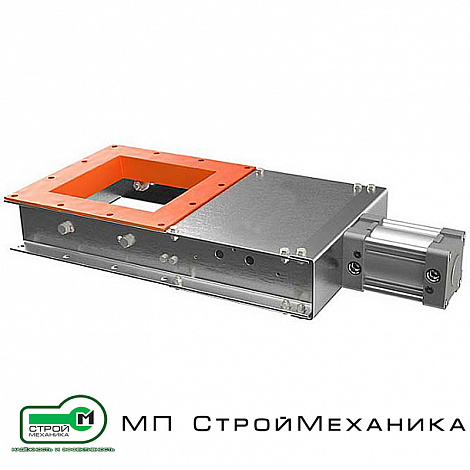

Ключевые элементы серии: рама, нож (шибер) и износостойкое полиуретановое уплотнение. Полиуретан в зоне седла работает как износостойкая контактная поверхность и помогает сохранять стабильность перекрытия при абразивных средах и циклических переключениях (актуально для цемента, золы, минеральных порошков). При выборе исполнения учитывают условия эксплуатации: NZ/AP (углеродистая сталь) — универсальное решение для большинства сухих смесей и инертных материалов; NZS/AP (нержавеющая сталь) — когда требуется повышенная коррозионная стойкость и/или санитарность технологической зоны. Рабочая температура для типового применения — до 80 °C.

Пневматический привод обеспечивает быстрое и стабильное перемещение ножа, удобен для дистанционного управления и легко интегрируется в системы автоматизации через пневмораспределитель (электромагнитный клапан), дроссели скорости и концевую индикацию положения. Для промышленных ножевых затворов в целом характерна высокая эффективность именно в средах с твёрдыми включениями и склонностью к засорению, где «нож» физически разрезает поток и снижает риск заклинивания.

Принцип работы

1. Открытие/закрытие выполняется подачей сжатого воздуха в полости пневмоцилиндра (через распределитель). Поршень перемещает шток, а шток — нож (шибер) в направляющих рамы.
2. При закрытии нож входит в окно прохода и прижимается к зоне седла с полиуретановым уплотнением. Ножевая кромка механически «срезает» слой материала в зоне перекрытия, что повышает вероятность полного закрытия при пылевых и абразивных потоках.
3. При открытии нож выходит из зоны прохода, освобождая сечение для самотёка или транспортирующего потока.
4. В режиме регулирования (дросселирования) нож фиксируется в промежуточном положении за счёт удержания привода. Практически это используется для грубого регулирования выгрузки из силоса/бункера или согласования производительности узлов, когда технология допускает частичное перекрытие.
5. По необходимости применяют варианты управления и безопасности: двустороннее действие или одностороннее с возвратом пружиной, а также ручной дублёр — выбор зависит от требований к «безопасному положению» при потере воздуха.

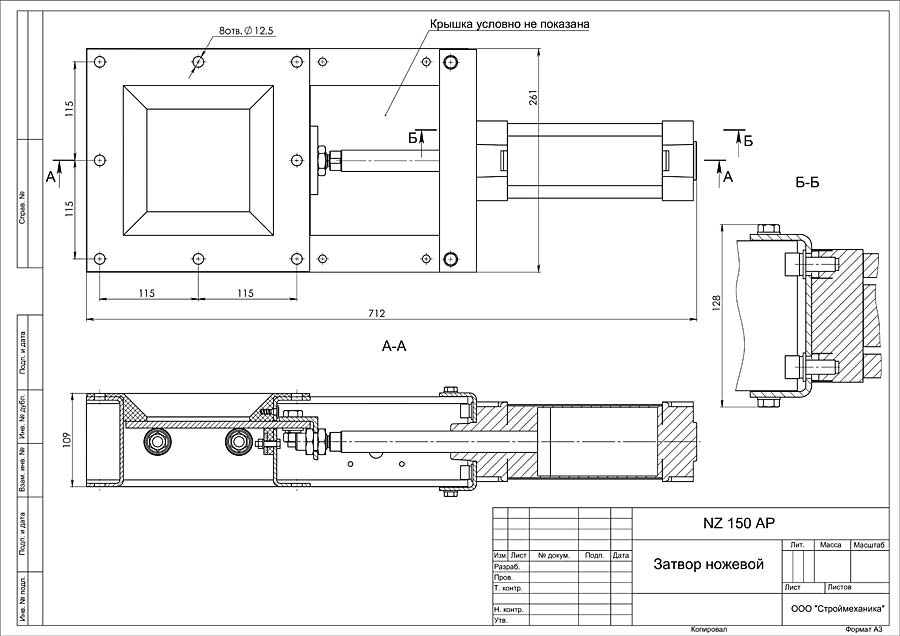

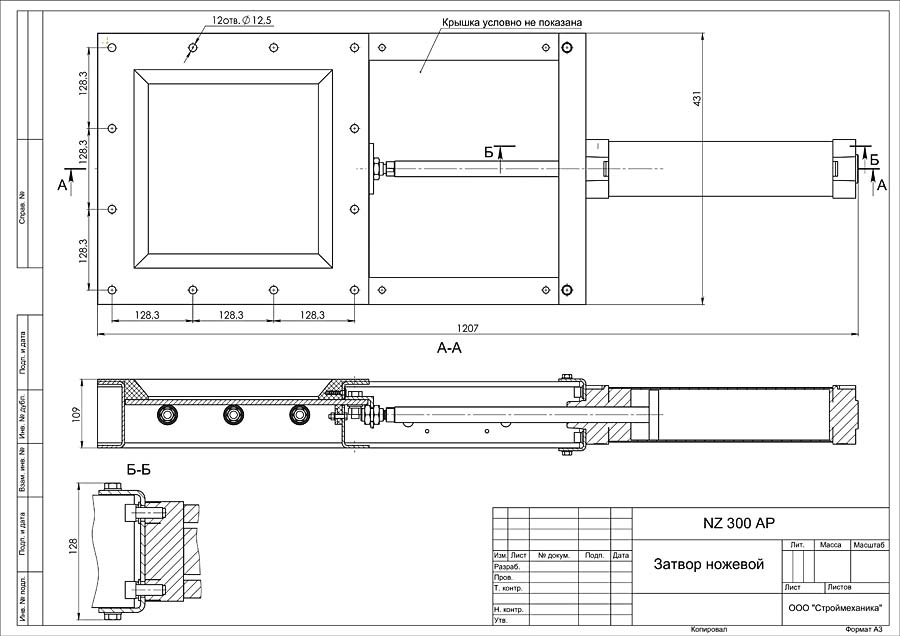

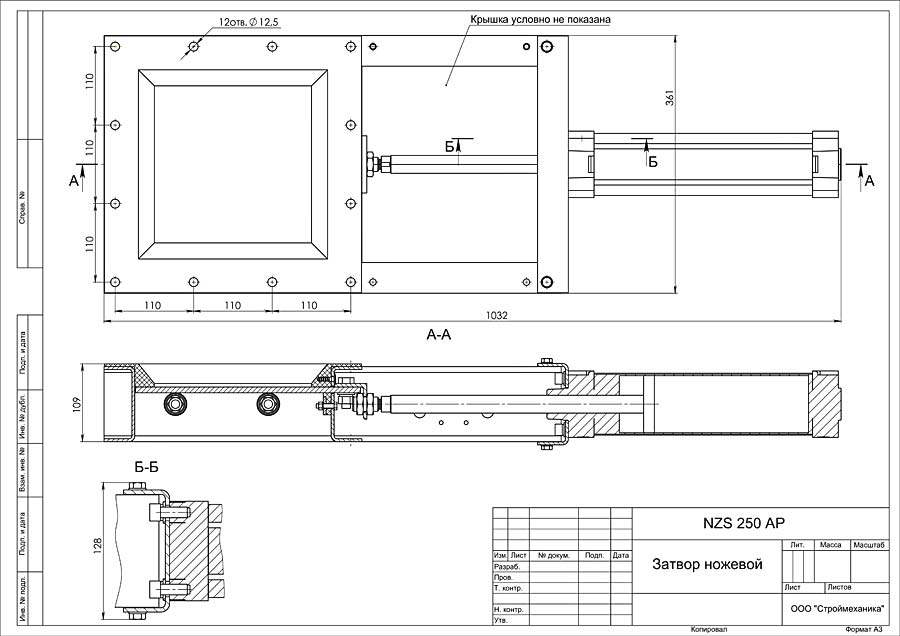

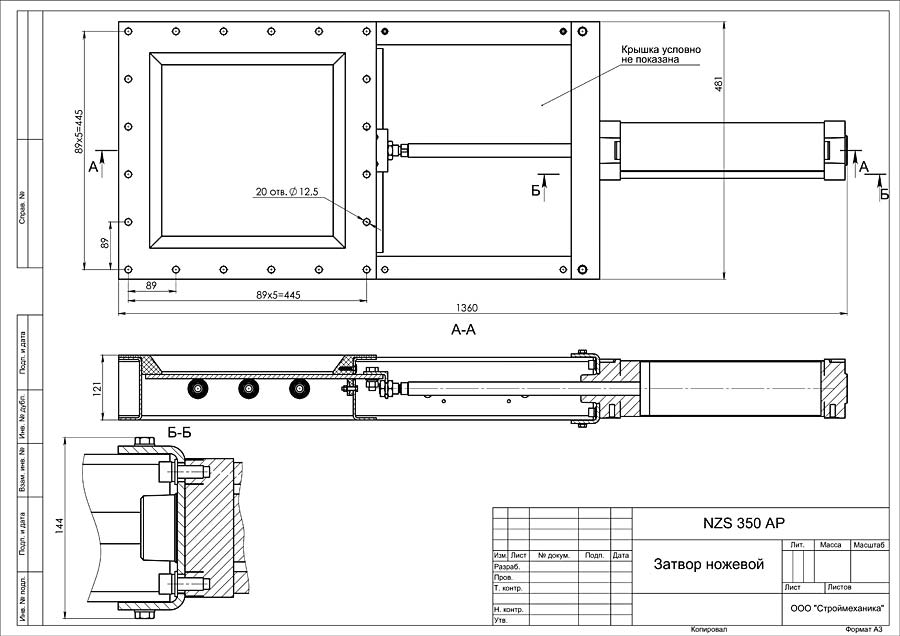

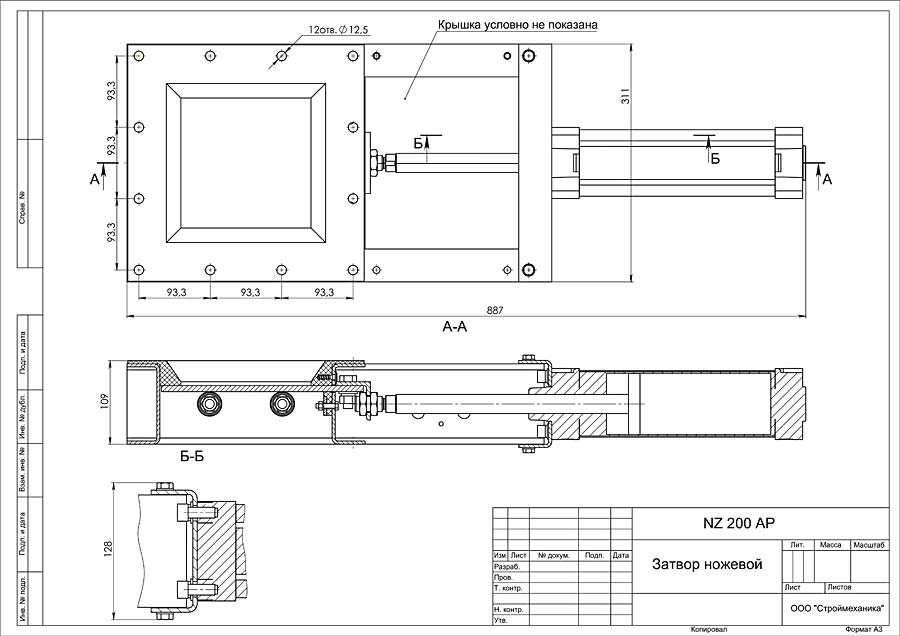

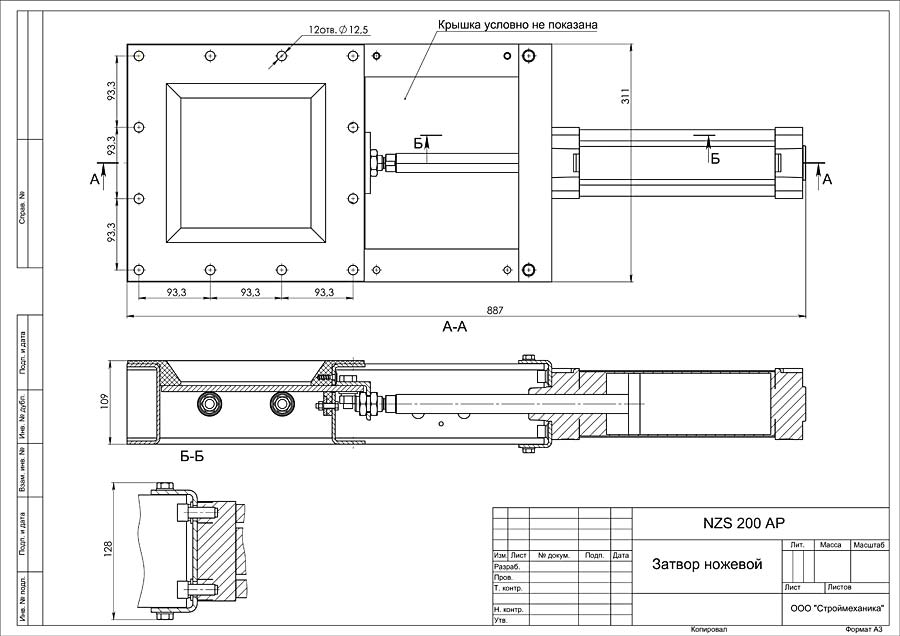

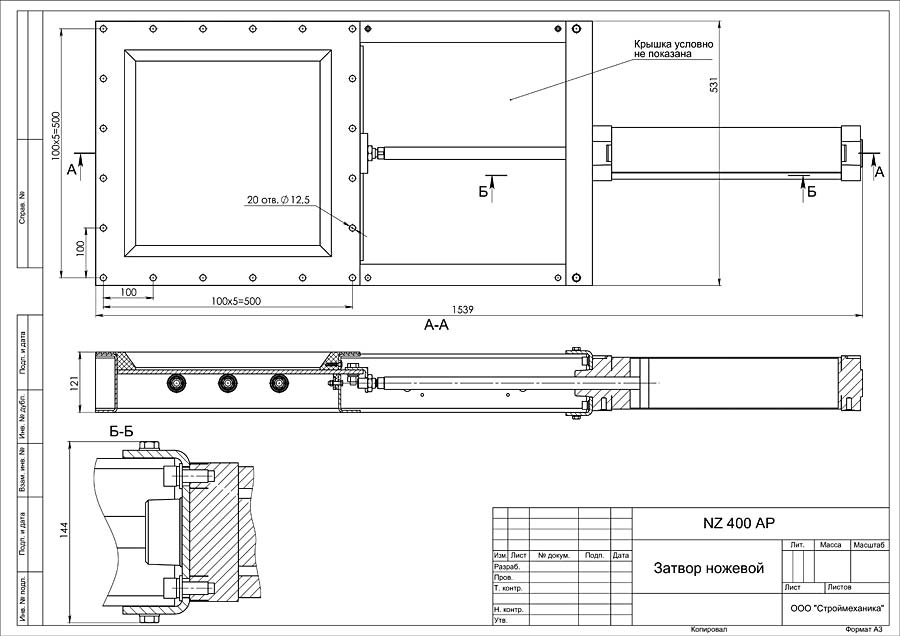

Габаритно-монтажные размеры

Преимущества

• Автоматизация и дистанционное управление: пневмопривод обеспечивает быстрое переключение и удобную интеграцию в АСУ ТП (через пневмораспределитель, дроссели, датчики положения), что повышает производительность линии и снижает зависимость от ручных операций.
• Надёжное перекрытие потока материалов с твёрдыми включениями: ножевой затвор конструктивно приспособлен к средам, которые засоряют обычные проходные органы; ножевая кромка «режет» слой продукта в зоне закрытия, уменьшая риск заклинивания.
• Износостойкое полиуретановое уплотнение: рабочая кромка уплотнения устойчивее к абразиву, помогает сохранять качество перекрытия при циклической работе и типичных для сухих смесей пылевых нагрузках.
• Выбор материалов корпуса под условия эксплуатации: углеродистая сталь — практично для большинства сухих строительных и минеральных смесей; нержавеющая сталь — для повышенной коррозионной стойкости/санитарных требований.
• Удобство встраивания: типовые габаритно-монтажные размеры и крепёжная разметка по чертежам упрощают включение в узлы выгрузки и пересыпки (силосы, бункеры, питатели, конвейеры).
• Гибкость по функционалу безопасности: для пневмоприводных ножевых затворов распространены исполнения с возвратом пружиной и ручным дублёром — это позволяет выбрать «безопасное положение» при аварийной потере воздуха.

Область применения

Ножевые затворы NZ/AP применяются в системах хранения, транспортирования и дозирования сухих сыпучих материалов: на выходах силосов и бункеров, в узлах пересыпки, перед фасовочным/затарочным оборудованием, на стыках с винтовыми и ленточными конвейерами, а также совместно с роторными питателями и другими элементами технологических линий. Типовые отрасли: производство сухих строительных смесей, цементные и известковые участки, переработка минеральных порошков и наполнителей, пылеулавливание и обращение с золой/пылью, зернопереработка и складирование сыпучих продуктов.
