| Серия / тип | Ножевые затворы NZ/AE (углеродистая сталь) / NZS/AE (нержавеющая сталь) |
| Назначение | Перекрытие и регулирование потока сухих сыпучих материалов (в т.ч. сухие строительные материалы) |
| Тип привода | Электромотор с редуктором червячного типа |
| Тип установки | Межфланцевый |
| Рабочая температура | до 80 °C |
| Материал уплотнений | Износостойкий полиуретан |
| Типоразмеры серии | 150 / 200 / 250 / 300 / 350 / 400 |
| Практика применения в линии | Установка на силосах и бункерах для перекрытия при обслуживании, а также для регулирования потока материала |
| Функциональная особенность | Большее проходное сечение по сравнению с дисковыми поворотными затворами — повышение скорости выгрузки |

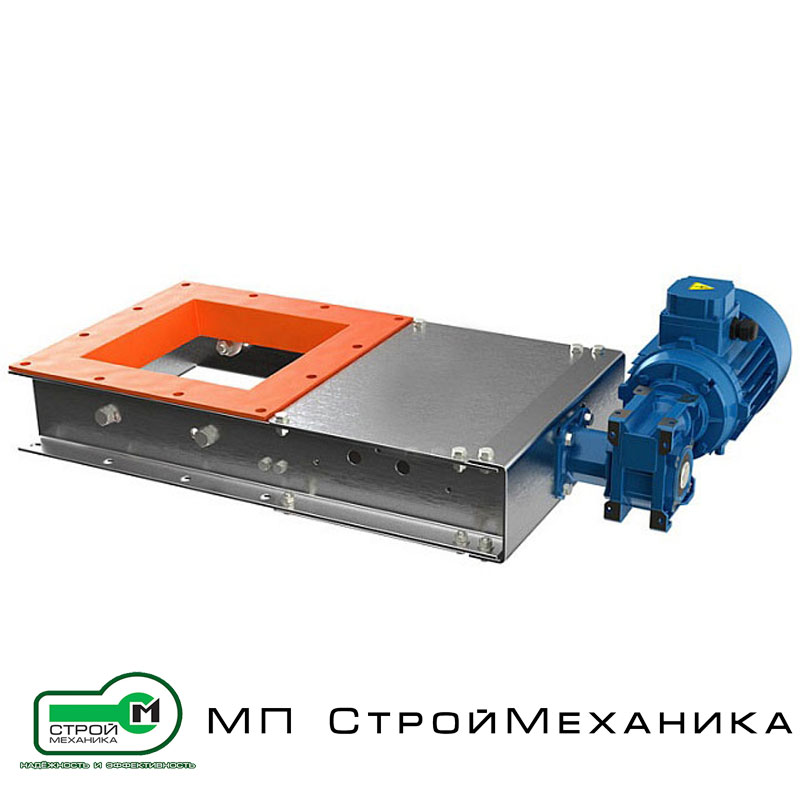

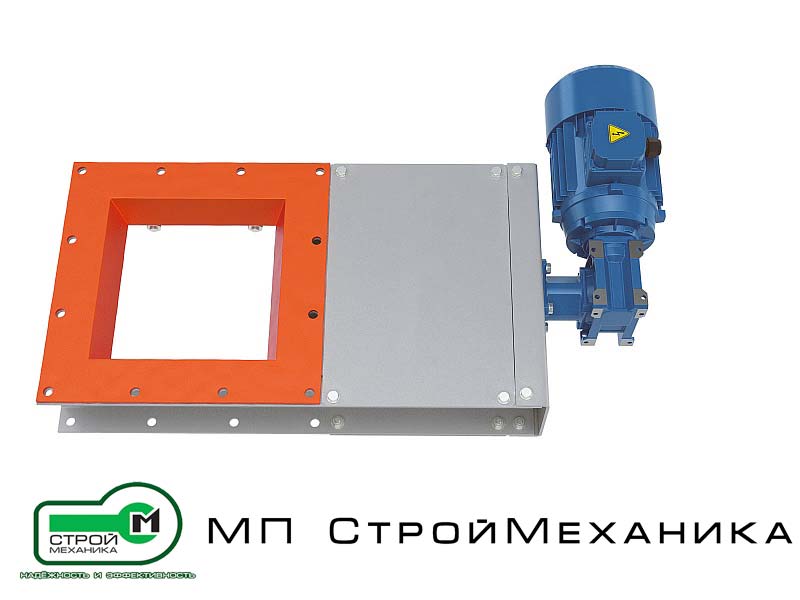

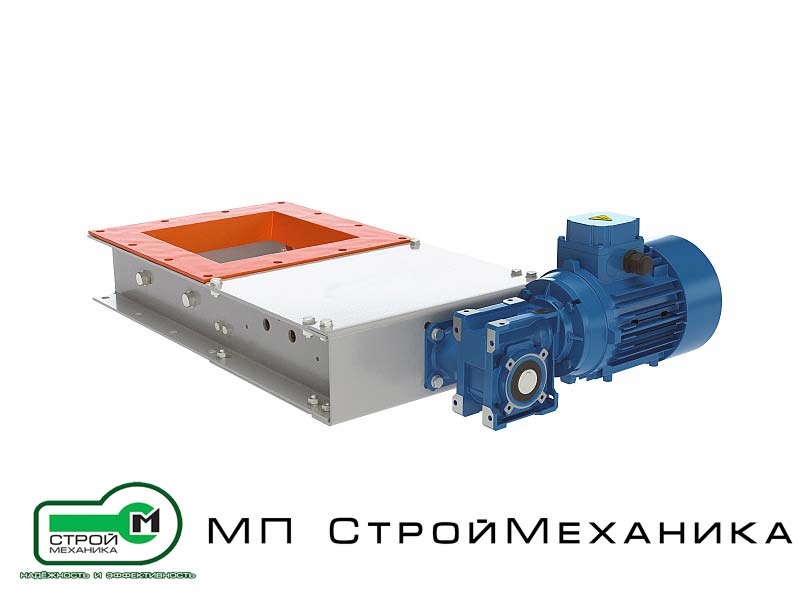

Ножевые затворы серии NZ/AE — это межфланцевая запорно-регулирующая арматура рамного типа с электромеханическим приводом, предназначенная для перекрытия и регулирования потока сухих сыпучих материалов в узлах хранения и транспортирования. Типичные среды: цемент, гипс, известь, зола, сухие строительные смеси, минеральные порошки, песок и аналогичные продукты. Ножевой принцип перекрытия хорошо работает именно там, где поток пыльный, абразивный и склонен к зависаниям: плоский нож при закрытии «срезает» слой материала в проходном окне и снижает риск клина.
Серия ориентирована на применение в системах, где требуется автоматизация без пневмосети: привод выполнен как электромотор с червячным редуктором, который преобразует вращение в усилие линейного перемещения ножа и обеспечивает стабильную посадку на уплотнение. Такое решение удобно для объектов, где отсутствует сжатый воздух, либо где важно исключить компрессорное хозяйство, при этом сохранить управляемость, повторяемость циклов и возможность включения затвора в алгоритмы АСУ ТП.
Конструктивно затвор состоит из рамы, направляющих и ножа (шибера). Герметизация и износостойкость обеспечиваются полиуретановым уплотнением (седлом), рассчитанным на контакт с абразивными сыпучими материалами; такая схема повышает ресурс рабочих кромок и снижает утечки пыли через зону перекрытия при корректной установке и регулировке. Рабочая температура применения для серии — до 80 °C.
Для монтажа применяется межфланцевая установка: затвор устанавливается между фланцами трубопровода/патрубков и стягивается крепежом по разметке отверстий. Это упрощает интеграцию в действующие линии (силосы, бункеры, узлы пересыпки), сокращает длину врезки и обеспечивает технологичность обслуживания. В исполнениях серии предусмотрен выбор материала корпуса: NZ/AE — углеродистая сталь, NZS/AE — нержавеющая сталь (актуально при повышенных требованиях к коррозионной стойкости и санитарности зоны контакта).

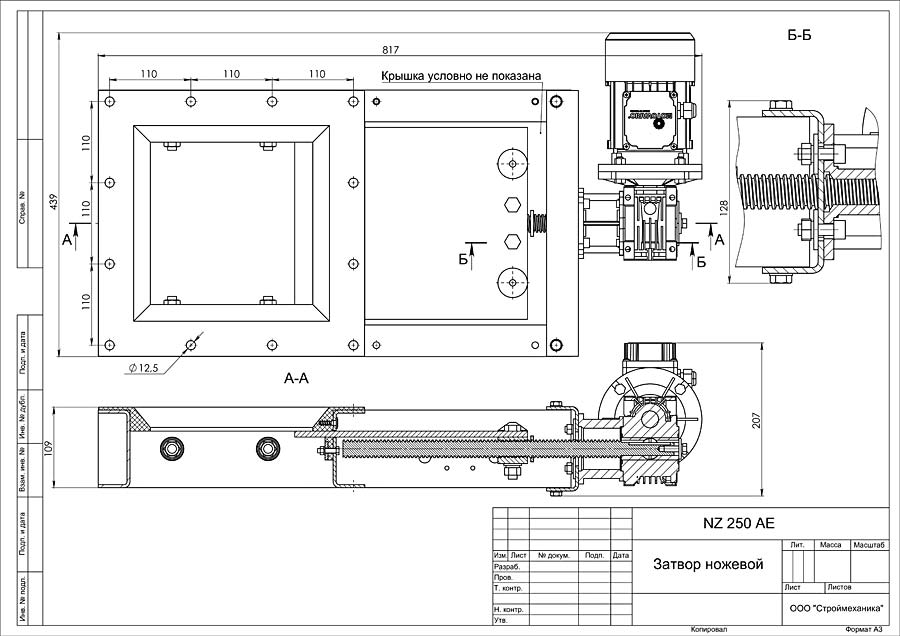

| Типоразмер, мм | Длина L, мм | Габарит рамы по высоте, мм | Крепежные отверстия (кол-во × Ø), мм | Разметка/шаг отверстий, мм | Толщина по разрезу A-A, мм | Толщина по разрезу Б-Б, мм | Доп. габарит узла привода по высоте, мм |
|---|---|---|---|---|---|---|---|

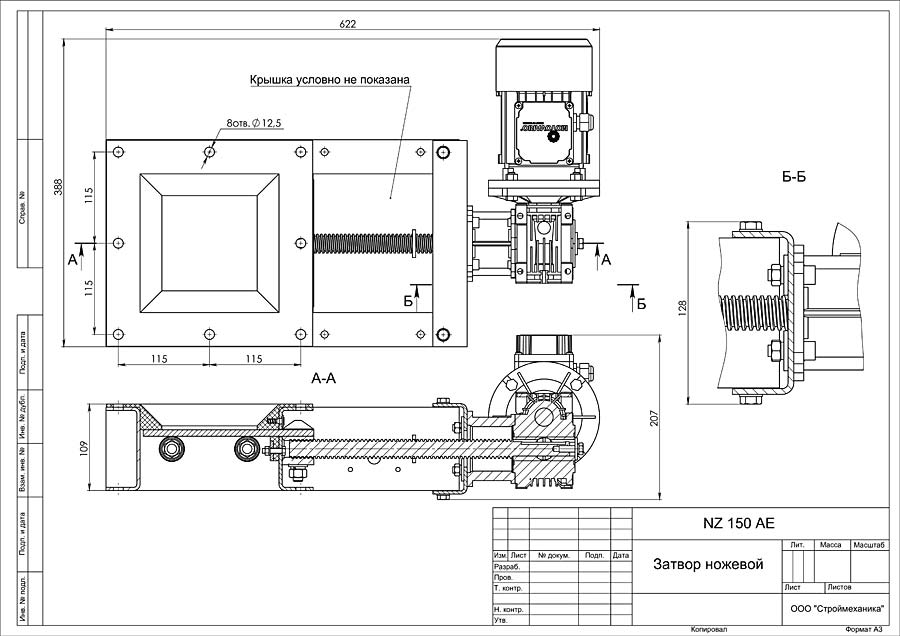

| 150 | 622 | 388 | 8 × 12,5 | 115 + 115 | 109 | 128 | 207 |

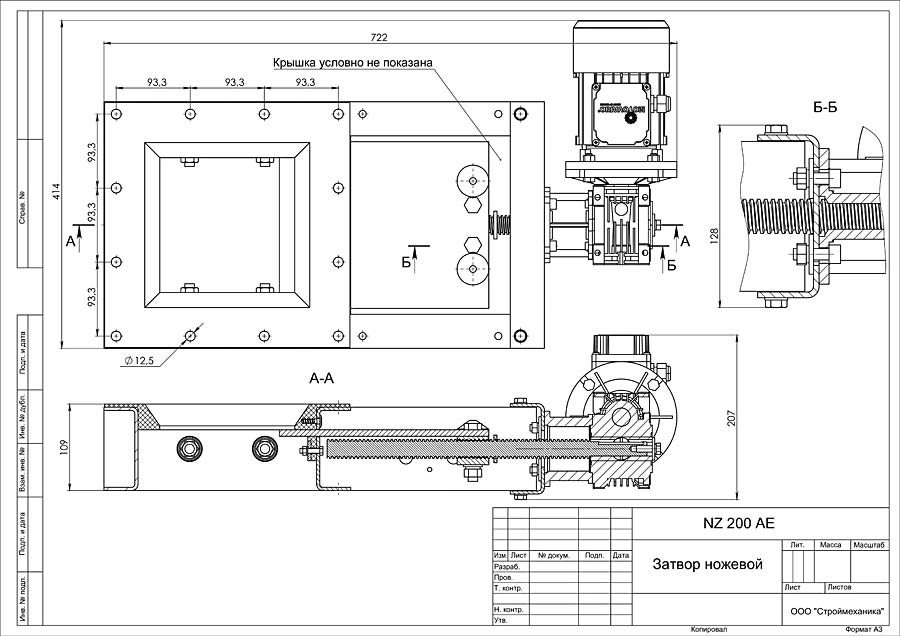

| 200 | 722 | 414 | 12 × 12,5 | 93,3 + 93,3 + 93,3 | 109 | 128 | 207 |

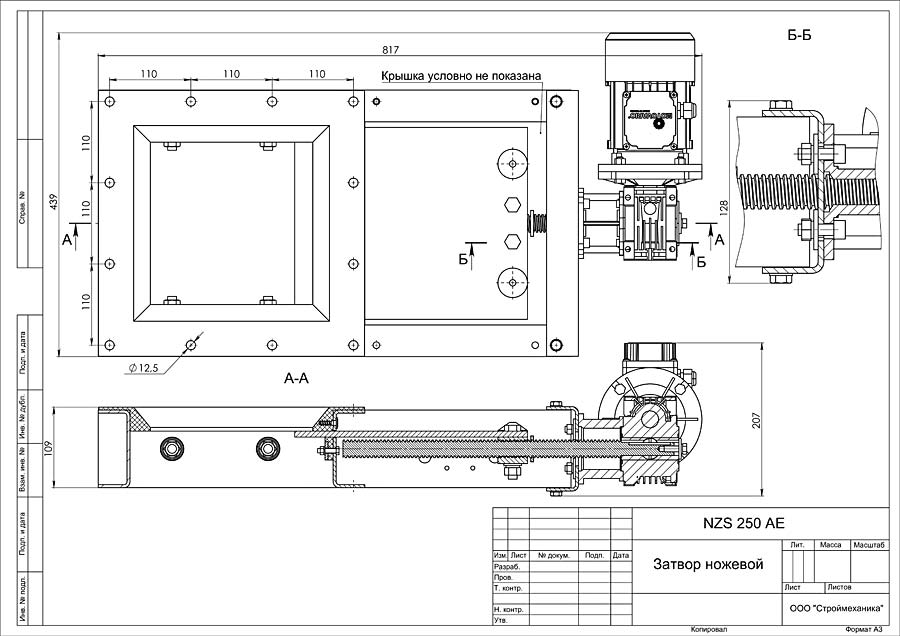

| 250 | 817 | 439 | 12 × 12,5 | 110 + 110 + 110 | 109 | 128 | 207 |

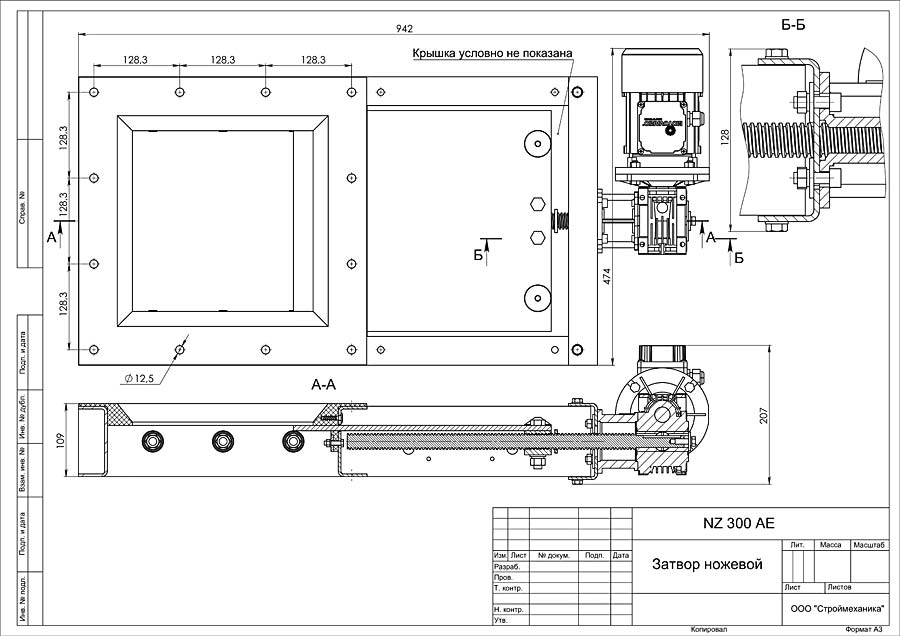

| 300 | 942 | 474 | 12 × 12,5 | 128,3 + 128,3 + 128,3 | 109 | 128 | 207 |

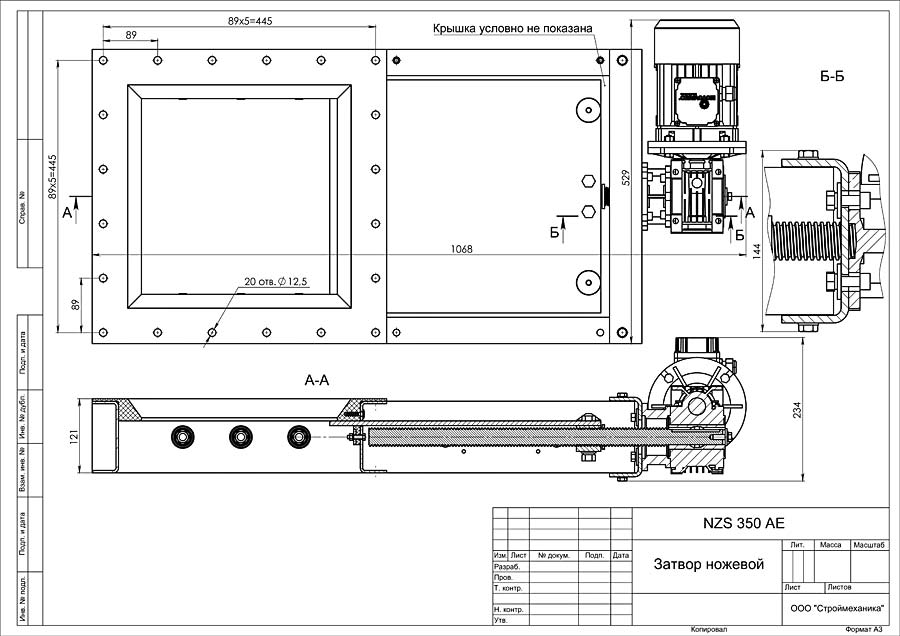

| 350 | 1068 | 529 | 20 × 12,5 | 89×5=445 (разметка) | 121 | 144 | 234 |

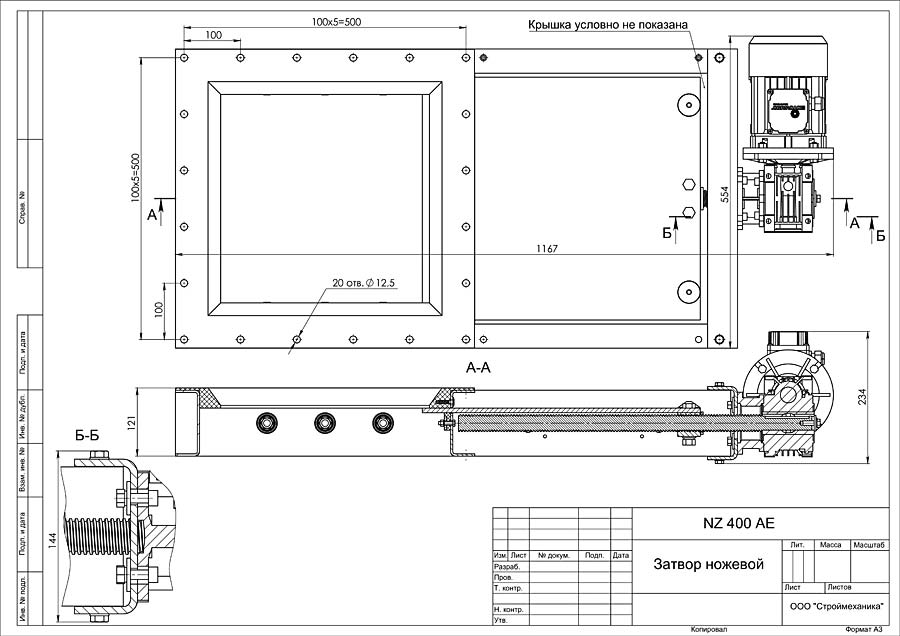

| 400 | 1167 | 554 | 20 × 12,5 | 100×5=500 (разметка) | 121 | 144 | 234 |
Ножевые затворы NZ/AE применяются в технологических линиях работы с сухими сыпучими материалами: на выходах силосов цемента и минеральных компонентов, под расходными и промежуточными бункерами, в узлах пересыпки, на линиях подачи в смесители и фасовочно-затарочные участки, а также в местах, где требуется перекрытие для обслуживания емкостей и оборудования. Особенно актуальны для строительной отрасли и производств сухих смесей, где важны автоматизация, стабильность перекрытия и высокая пропускная способность узла выгрузки.
