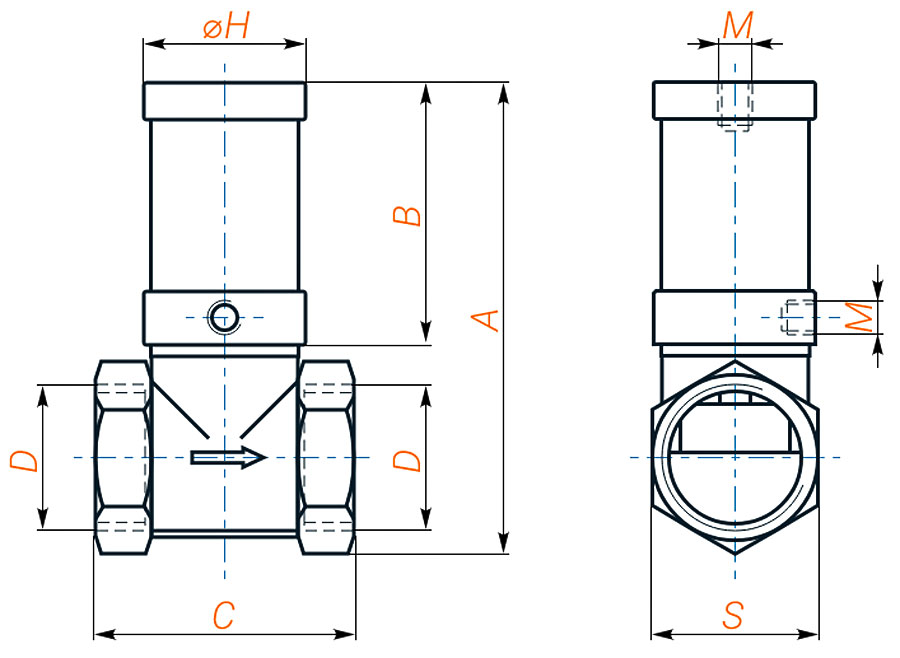

Модель | A | B | C | D | M | S | H |
---|---|---|---|---|---|---|---|
Q22HD-15 | 94 мм | 60 мм | 45 мм | G 1/2" | G 1/8 | 25 мм | 31 мм |
Q22HD-20 | 102 мм | 60 мм | 44 мм | G 3/4" | G 1/8 | 33 мм | 31 мм |
Q22HD-25 | 114 мм | 63 мм | 66 мм | G 1" | G 1/8 | 39 мм | 40 мм |
Q22HD-32 | 146 мм | 85 мм | 77 мм | G 1 1/4" | G 1/8 | 48 мм | 47 мм |
Q22HD-40 | 160 мм | 90 мм | 83 мм | G 1 1/2" | G 1/8 | 54 мм | 55 мм |
Q22HD-50 | 178 мм | 94 мм | 100 мм | G 2" | G 1/8 | 66 мм | 68 мм |

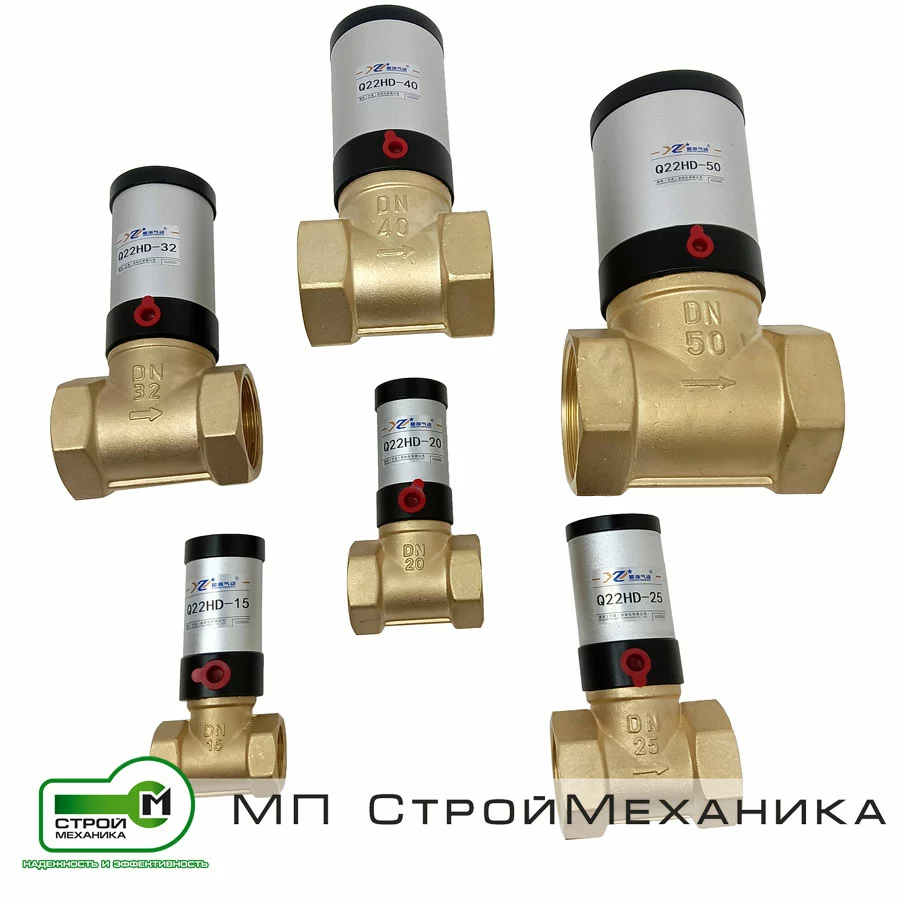

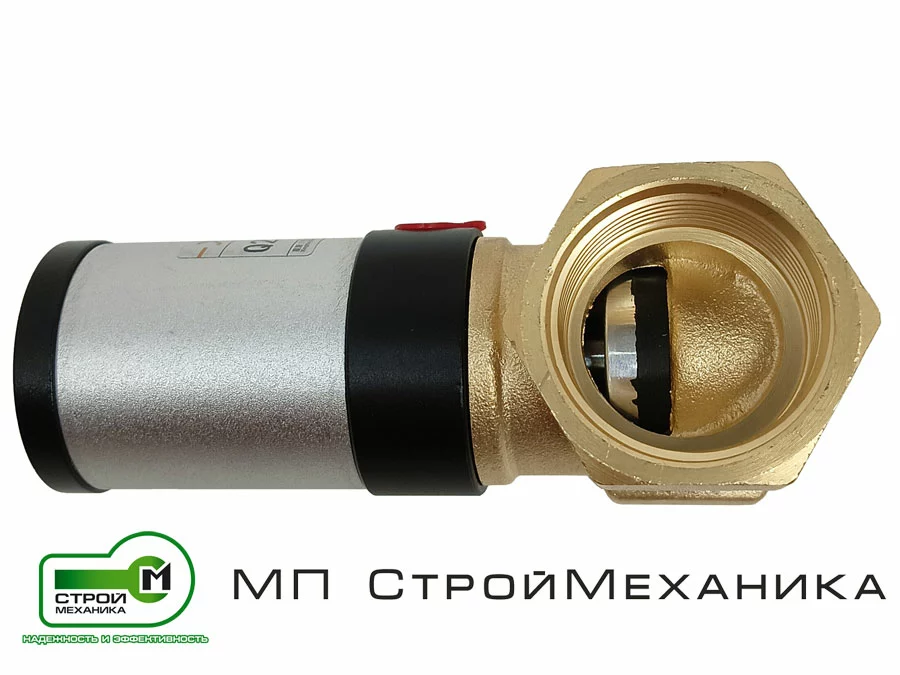

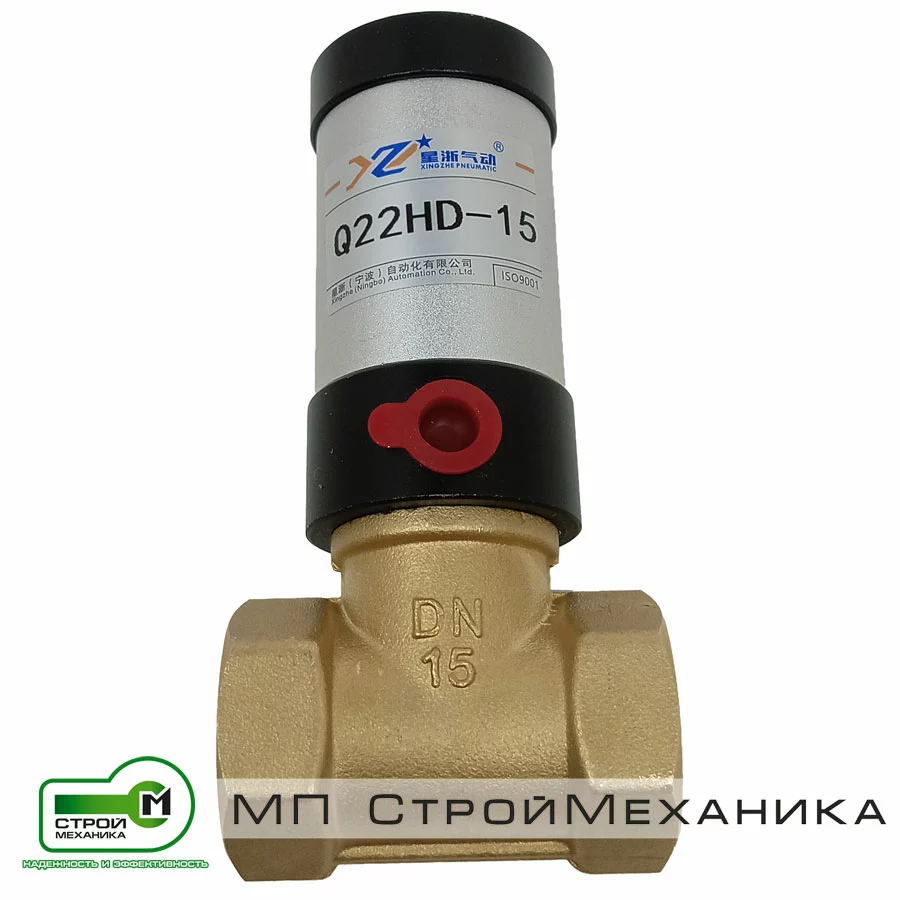

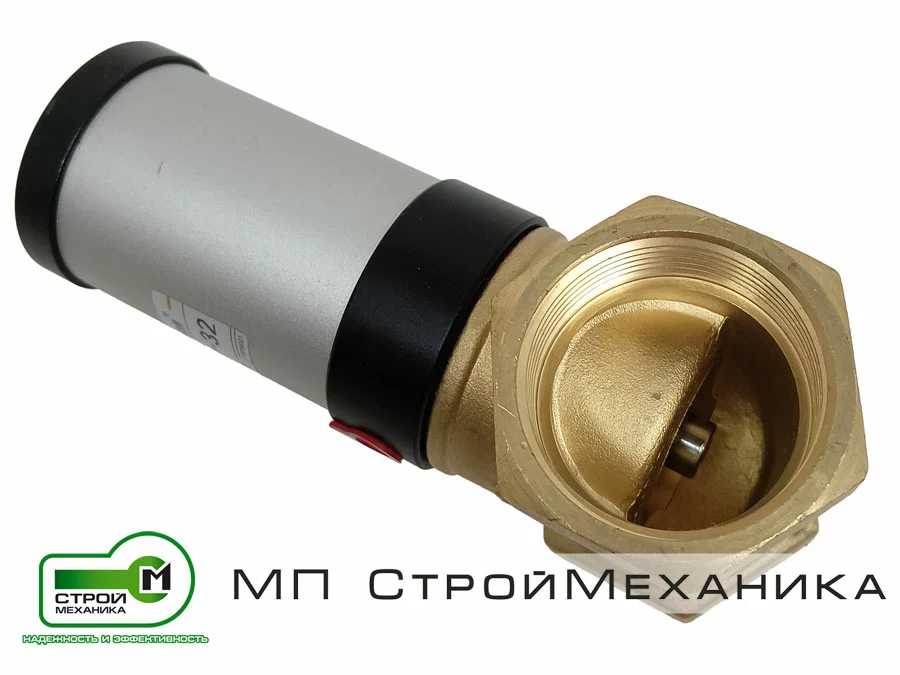

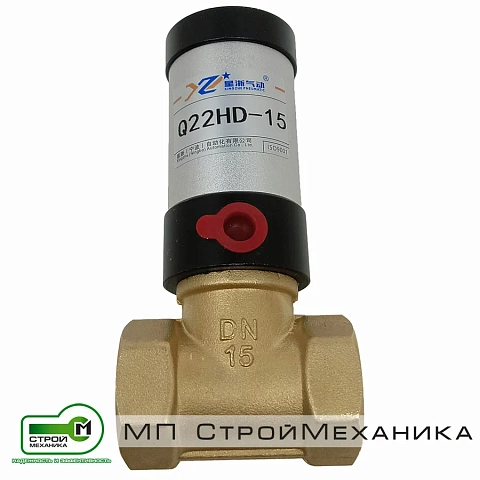

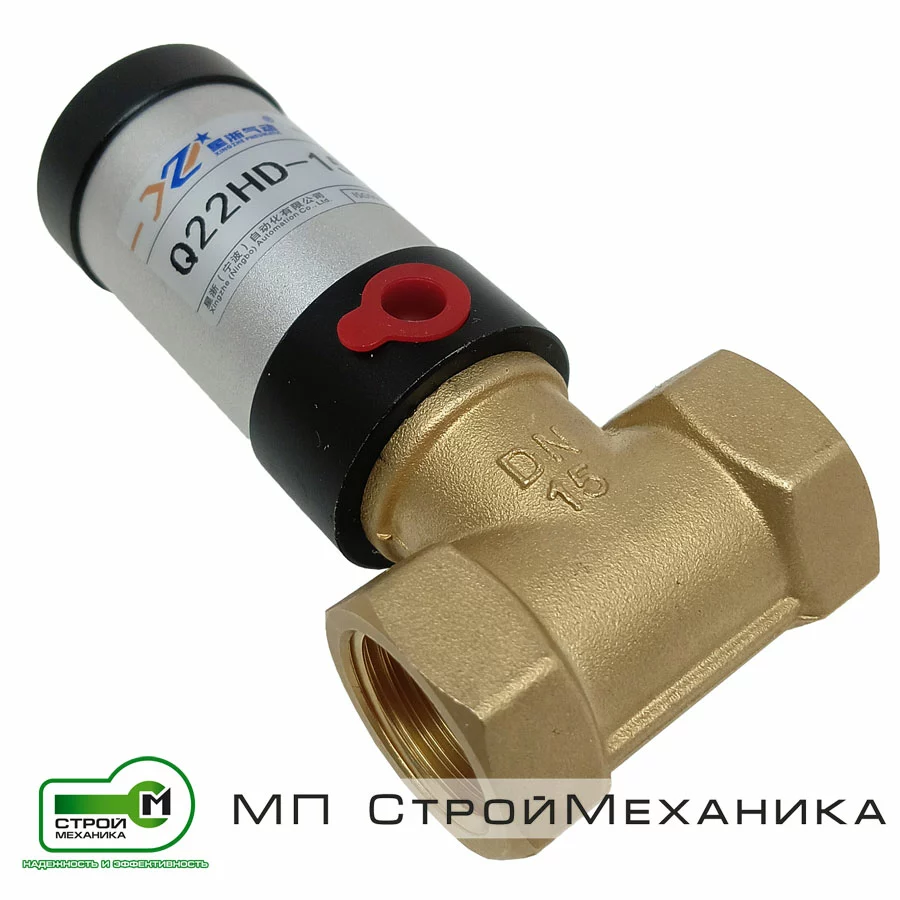

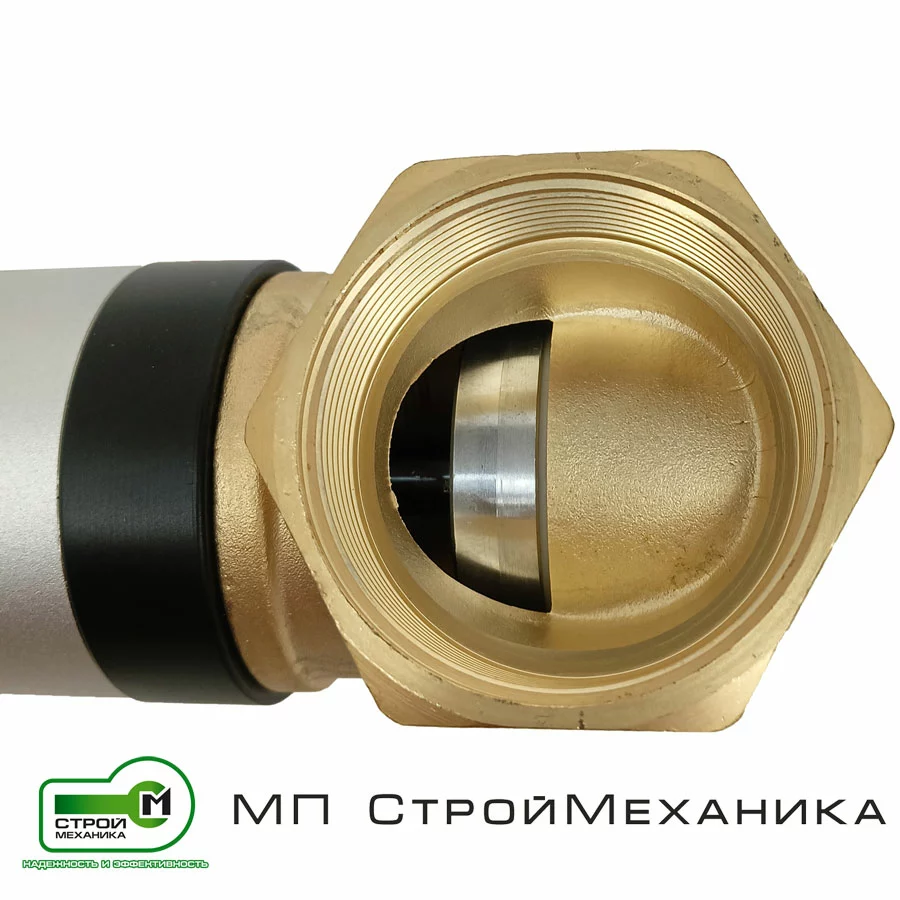

Пневмоуправляемые клапаны Q22HD - это универсальные двухпозиционные двухходовые нормальнозамкнутые клапаны с пневмоуправлением.
Клапаны предназначены для управления потоком воздуха, воды, сжиженного газа и различных жидкостей с небольшой кинематической вязкостью. Запирающий (регулирующий) поток жидкости/воздуха механизм клапана снабжен пружиной, удерживающей поршень клапана в нормальнозамкнутом положении. При подаче сжатого воздуха в порт клапана поршень запирающего механизма перемещается, сжимая пружину, на расстояние пропорциональное поданному давлению, открывая клапан. При снятии управляющего давления клапан закрывается под действием пружины. Используются в системах тепло-, газо- и водоснабжения, в системах промышленной автоматизации и станках, медицинской и химической промышленности.
